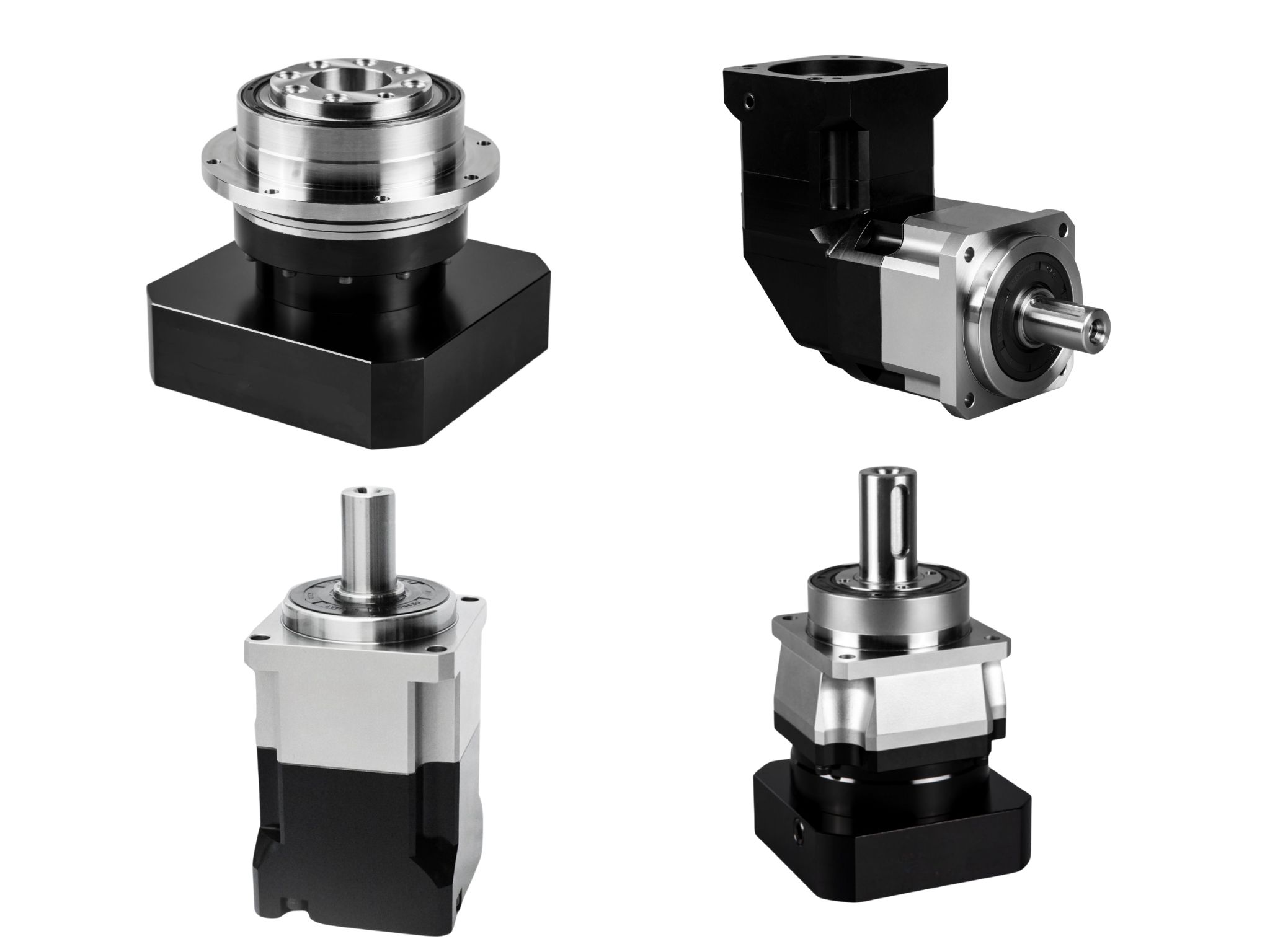

Como "eslabón central" en los sistemas de transmisión, los reductores planetarios se utilizan ampliamente en equipos de automatización, robótica, líneas de transporte y muchas otras aplicaciones.
Al seleccionar un reductor planetario, las personas generalmente piensan primero en parámetros como el par de salida, la velocidad y la relación de transmisión, el tipo de motor, la velocidad máxima de salida, el juego, la rigidez torsional, la vida útil, el método de montaje y la configuración de salida.

Basándose en muchos años de experiencia apoyando a los clientes en la selección de reductores, HONPINE ha resumido una guía más profunda y varios errores comunes de selección para ayudar a los usuarios a tomar decisiones más confiables y rentables.

Pasos para seleccionar un reductor planetario

●Determinar el par y la velocidad requeridos por la carga.

● Determinar la relación de velocidad general entre la velocidad del motor y la velocidad de la carga.

● Determinar la relación de reducción del reductor, así como cualquier reducción adicional fuera del reductor (poleas, cadenas, engranajes externos, etc.).

● Determinar el factor de servicio aplicable y el factor de carga lateral (K).

Calcular el par de salida real requerido del reductor y seleccionar un reductor con un valor nominal de Par Térmico Máximo de Salida superior a este valor
(aplicable a reductores de fundición WG; no aplicable a reductores de aluminio WGA).

● Determinar el par de salida de diseño (par real multiplicado por el factor de servicio) y seleccionar un reductor con un valor nominal de Par Mecánico Máximo de Salida superior a este valor
(el reductor también debe cumplir con todos los demás requisitos).

● Determinar los tamaños requeridos de poleas, engranajes y otros componentes de transmisión, calcular la carga lateral y seleccionar un reductor con una Capacidad de Carga Lateral más alta
(el reductor también debe cumplir con todos los demás requisitos).

● Confirmar que el reductor seleccionado cumple con todos los requisitos del sistema y la aplicación.

Seleccionar un motor compatible.

Errores comunes en la selección de reductores planetarios

Enfocarse solo en la relación de transmisión e ignorar el emparejamiento de inercia

La relación de transmisión solo resuelve el problema de la coincidencia de velocidad, mientras que el emparejamiento de inercia determina directamente el rendimiento dinámico del sistema.

En términos simples, la inercia es la resistencia de un objeto a la aceleración. Si la inercia de la carga en la salida del reductor no coincide bien con la inercia del rotor del motor, es como un caballo pequeño tirando de un carro pesado. El motor debe generar un par adicional para superar la inercia, lo que resulta en una respuesta lenta, una precisión de posicionamiento deficiente y una operación inestable.

El emparejamiento de inercia debe verificarse:En aplicaciones generales, la relación entre la inercia de la carga y la inercia del rotor del motor debe mantenerse dentro de 5:1

Para equipos de alta precisión, debe controlarse dentro de 3:1

Lógica de cálculo:Inercia de la carga = (relación de transmisión)² × inercia de carga real
(incluyendo piezas de trabajo, cintas transportadoras y todos los componentes en movimiento)

Ignorar el factor de seguridad y seleccionar solo en base a condiciones nominales

En condiciones reales de operación, las cargas rara vez son constantes.
Los impactos de arranque, las fluctuaciones en el peso del material y los atascos inesperados pueden hacer que la carga supere momentáneamente su valor nominal.

Si no se reserva un factor de seguridad, el reductor operará en condiciones de sobrecarga a largo plazo, acelerando el desgaste de componentes clave como engranajes y rodamientos, y acortando significativamente la vida útil.

El factor de seguridad no es "desperdicio", sino "seguro":Basado en las características de fluctuación de la carga, se debe aplicar razonablemente un factor de seguridad de 1.2–2.0.

Buscar excesivamente alta precisión y causar costos innecesarios

La precisión de un reductor planetario (como el juego y la precisión de posicionamiento repetitivo) está directamente relacionada con el costo. Cada aumento en el grado de precisión puede aumentar significativamente los costos de fabricación. Sin embargo, no todas las aplicaciones requieren una precisión ultra alta.

Buscar ciegamente una alta precisión puede resultar en:Aumentos de costos innecesarios,Mayores requisitos de precisión de instalación,Aumento de la dificultad y el costo de mantenimiento.

El principio central de la selección de precisión:Coincidir con los requisitos reales de control y posicionamiento, no "cuanto más alto, mejor".

Ignorar los detalles de instalación y crear riesgos operativos ocultos

La precisión de instalación de un reductor planetario tiene un impacto directo en su rendimiento operativo.

El desalineamiento del eje genera fuerzas radiales adicionales

Las fuerzas axiales excesivas ejercen tensión sobre los rodamientos

Ambas condiciones aceleran el desgaste, aumentan el ruido e incluso pueden provocar fallos mecánicos.

Requisitos clave:Garantizar un alineamiento adecuado del eje,Evitar cargas radiales y axiales excesivas

Prácticas recomendadas:Utilizar un indicador de carátula durante la instalación para verificar el alineamiento
→ Error de coaxialidad entre el eje del motor y el eje de entrada del reductor ≤ 0.02 mm

Evitar conexiones excesivamente rígidas; utilizar acoplamientos flexibles para compensar el desalineamiento y reducir las fuerzas radiales.Nunca golpear el eje del reductor durante la instalación para evitar daños a los engranajes y rodamientos internos

Después de leer este artículo, ¿tiene una comprensión más profunda de la selección de reductores planetarios?

Si está buscando un proveedor de reductores planetarios de alta precisión, no dude en contactarnos.
Le proporcionaremos la guía de selección de reductores más completa adaptada a su aplicación.
