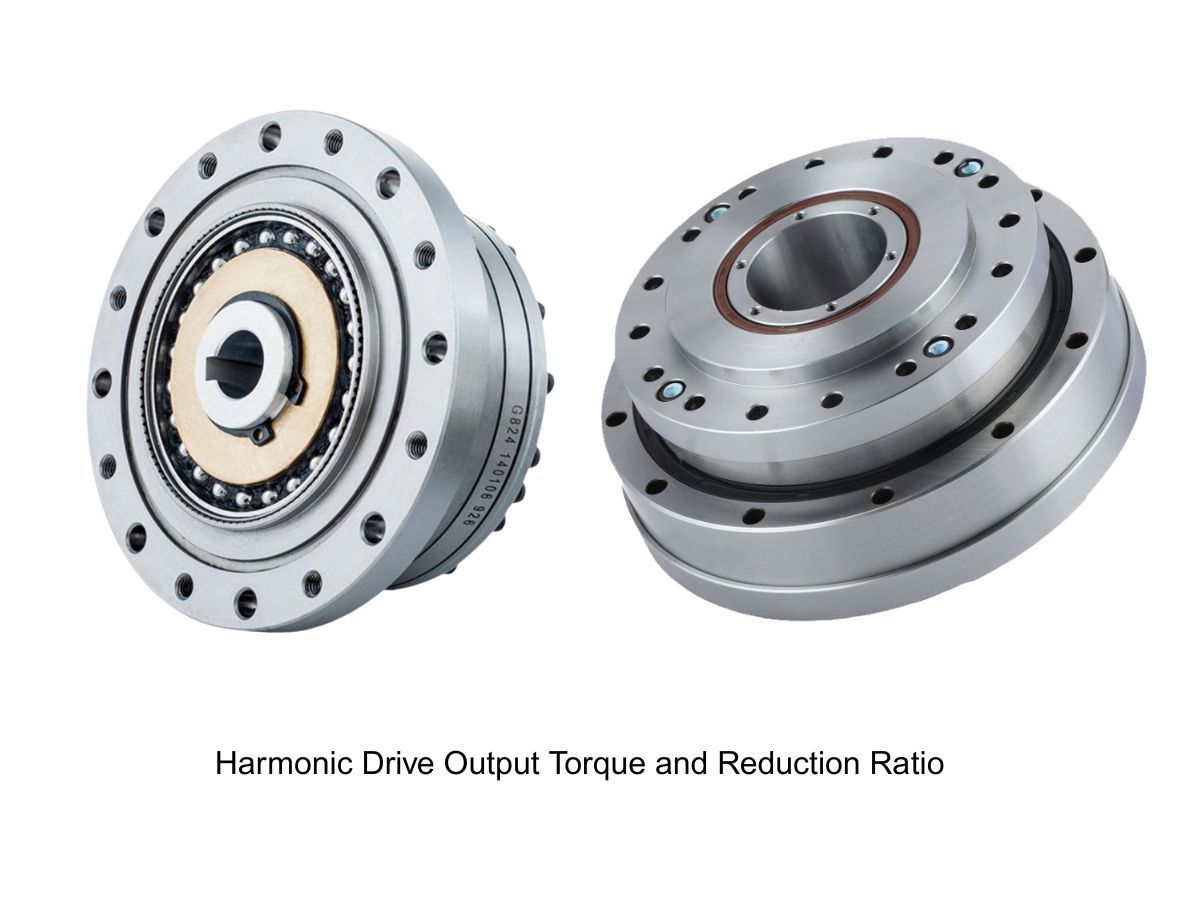

Transmisores armónicos, con su estructura compacta, bajo juego y alta rigidez, se han convertido en componentes centrales en equipos de alta gama como robots y sistemas aeroespaciales. Sin embargo, muchos ingenieros encuentran un fenómeno común: cuando la relación de reducción aumenta más allá de cierto nivel (por ejemplo, por encima de 100), el crecimiento del par de salida se ralentiza gradualmente o incluso se estanca, contradiciendo claramente la suposición derivada de que "el par es proporcional a la relación de reducción".

No había prestado mucha atención a este problema antes, pero una reciente discusión con un amigo me llevó a investigarlo más a fondo. Después de revisar material relevante, organicé mis hallazgos en este artículo, esperando que pueda ayudar a ingenieros que puedan estar confundidos por este tema.

1. Ideal vs. Realidad: El "Límite Teórico Superior" de la Amplificación de Par

Sabemos que el par de salida de un reductor sigue la fórmula:

T_out = T_in × i × η

donde T_in es el par de entrada, i es la relación de reducción y η es la eficiencia de transmisión. Según esta lógica, aumentar la relación de reducción debería resultar en un aumento proporcional del par de salida, esta es la base teórica de la "reducción de velocidad y amplificación de par".

Sin embargo, el rendimiento real de los transmisores armónicos rompe esta expectativa ideal. Una vez que la relación de reducción alcanza un cierto umbral (típicamente por encima de 100 o 120), el aumento del par de salida, especialmente el par de salida nominal y la carga promedio máxima permitida, se reduce rápidamente y eventualmente entra en una "zona de saturación". Incluso si la relación de reducción continúa aumentando, el par ya no aumenta significativamente.

Este fenómeno no es un defecto del producto, sino un resultado inevitable de los efectos combinados de las propiedades del material, el diseño estructural y las características de transmisión.

2. Análisis Profundo: Tres Causas Principales de la Saturación de Par a Altas Relaciones de Reducción

El estancamiento del crecimiento del par en los transmisores armónicos es esencialmente un proceso en el que la amplificación teórica del par es gradualmente compensada por las limitaciones de la ingeniería real. Estas limitaciones se pueden resumir en tres factores clave, cada uno estrechamente relacionado con la estructura del transmisor y los principios de transmisión.

2.1 Límites de Carga del Material y Estructura: El "Techo" de la Rueda Flexible y los Engranajes

El mecanismo central de transmisión de un transmisor armónico depende de la deformación elástica periódica de la rueda flexible. La rueda flexible está continuamente sometida a tensiones alternantes, y su capacidad de carga está estrictamente limitada por la resistencia a la fatiga del material. No importa cuán alta sea la relación de reducción, las propiedades del material y las dimensiones geométricas de la rueda flexible no mejoran en consecuencia, hay un límite superior claro al estrés que puede soportar.

Al mismo tiempo, la transmisión del par depende fundamentalmente del engranaje. La capacidad de carga está determinada por factores clave como el área de contacto del diente y la resistencia de la raíz del diente. Aumentar la relación de reducción no cambia estos parámetros físicos. Cuando el par de salida teórico se acerca al límite de carga estructural, el crecimiento del par naturalmente se estanca. Esta es la restricción física más fundamental.

2.2 Disminución de la Eficiencia de Transmisión: "Pérdida de Energía" detrás de las Altas Relaciones de Reducción

La eficiencia de transmisión de los transmisores armónicos no es constante; disminuye a medida que aumenta la relación de reducción. Relaciones de reducción más altas significan más dientes de engranaje involucrados en el engranaje, lo que lleva a mayores pérdidas por fricción en la superficie del diente y deformación de la rueda flexible. Una parte significativa de la potencia de entrada se convierte en calor en lugar de potencia de salida útil.

Esta degradación de la eficiencia compensa directamente la ganancia de par esperada de una relación de reducción más alta. Aunque teóricamente T_out debería aumentar con i, la reducción en η debilita significativamente el par de salida real, lo que finalmente resulta en un crecimiento lento del par.

2.3 Efectos No Lineales de la Deformación Elástica: "Pérdidas Ocultas" por la Reducción de la Precisión del Engranaje

Como componente elástico, la rueda flexible exhibe rigidez torsional no lineal. Bajo un par de carga alto, ocurre una deformación elástica notable en la rueda flexible y el generador de ondas. Esta deformación hace que el engranaje se desvíe de la trayectoria ideal, afectando no solo la suavidad de la transmisión sino también generando pérdidas adicionales.

En condiciones de alta relación de reducción, estos efectos no lineales se amplifican. El aumento de la desviación del engranaje y la pérdida de energía limitan aún más el par de salida efectivo, haciendo que la saturación del par sea más pronunciada.

Características de Transmisión Ideal vs. Real

3. Significado en Ingeniería: ¿Por qué Buscar Altas Relaciones de Reducción de Todos Modos?

Si las altas relaciones de reducción no pueden aumentar continuamente el par, ¿por qué los ingenieros aún prefieren transmisores armónicos de alta relación en aplicaciones como robots y máquinas herramienta de precisión?

La razón clave es que la lógica de selección cambia de "amplificación de par" a "mejora de rendimiento". El verdadero valor de las altas relaciones de reducción radica en mejorar la precisión de transmisión y el rendimiento general del sistema.

3.1 Mejora de la Precisión del Control de Movimiento y la Resolución de Posicionamiento

El conteo de pulsos por revolución de un motor servo es fijo. Una alta relación de reducción amplifica efectivamente la resolución angular, después de la reducción, cada pulso del motor corresponde a una rotación mucho menor del eje de salida. Esto mejora significativamente la resolución de posicionamiento, que es un requisito fundamental para el control de alta precisión.

3.2 Mejor Adaptación de Carga y Mejora de la Respuesta Dinámica

Según la fórmula de inercia reflejada:

J_reflected = J_load / i²

la inercia de carga reflejada en el eje del motor disminuye con el cuadrado de la relación de reducción. Una alta relación de reducción reduce enormemente la inercia reflejada, facilitando la adaptación del motor a la carga. Esto resulta en una respuesta más rápida, mayor estabilidad y reducción de vibraciones y errores.

3.3 Estructura Compacta y Transmisión con Bajo Juego

Una de las ventajas centrales de los transmisores armónicos es su capacidad para lograr altas relaciones de reducción en una sola etapa, eliminando la necesidad de trenes de engranajes de múltiples etapas. Esto simplifica la estructura de transmisión, reduce el tamaño y se adapta a espacios de instalación compactos como las articulaciones de robots.

Además, los transmisores armónicos presentan múltiples dientes en engranaje, hasta el 30% del total de dientes pueden estar engranados simultáneamente, permitiendo una transmisión con casi cero juego y mejorando significativamente la repetibilidad, una métrica crítica de rendimiento para equipos de alta gama.

4. Consejos Prácticos de Selección: Evitando las Trampas de las Altas Relaciones de Reducción

Basándose en estas características, los ingenieros deben abandonar la suposición de que "una relación de reducción más alta equivale a un par más alto" y en su lugar centrarse en las necesidades reales de la aplicación. Tres puntos clave merecen especial atención:

4.1 Priorizar el Par de Salida Nominal

En lugar de confiar excesivamente en cálculos teóricos, los ingenieros deben referirse principalmente a las hojas de datos del fabricante y centrarse en el par de salida nominal y el par máximo. Estos valores ya tienen en cuenta la resistencia del material, la pérdida de eficiencia y otros factores reales, lo que los hace mucho más representativos de las condiciones operativas reales.

4.2 Adaptar la Relación de Reducción a las Prioridades de la Aplicación

Si el alto par es el requisito principal, elegir un modelo más grande o de mayor capacidad es más efectivo que simplemente aumentar la relación de reducción. Si la alta precisión y resolución son los objetivos principales, entonces se puede seleccionar un modelo de alta relación de reducción para aprovechar al máximo sus ventajas de precisión.

4.3 Prestar Atención a los Detalles de Instalación y Mantenimiento

Una lubricación adecuada y una disipación de calor efectiva ayudan a mitigar la pérdida de eficiencia y la fatiga del material, extendiendo la vida útil. Un alineamiento preciso durante la instalación reduce la deformación de la rueda flexible y la desviación del engranaje, evitando pérdidas innecesarias. Estos detalles tienen un impacto directo en el rendimiento real y la estabilidad del par.

La falta de un aumento significativo de par en altas relaciones de reducción en los transmisores armónicos es el resultado de los efectos combinados de los límites de carga del material, la disminución de la eficiencia de transmisión y la deformación elástica, no un defecto en el principio de transmisión en sí. El verdadero valor de los transmisores armónicos ha ido más allá de la simple "amplificación de par", desplazándose hacia la mejora de la precisión, la adaptación de carga y la optimización estructural, convirtiéndolos en un habilitador central del control preciso en equipos de alta precisión.
