Fabricante de Caja de Engranajes Planetarios de Alta Precisión
Una caja de engranajes planetarios, también llamada caja de engranajes epicíclicos, es una serie de varios tipos de reductores basados en cajas de engranajes planetarios que se utilizan comúnmente. Nuestra empresa fabrica principalmente los siguientes tipos dentro de esta serie: cajas de engranajes planetarios, cajas de engranajes cónicos helicoidales y plataformas rotatorias huecas. Las cajas de engranajes planetarios son el tipo básico estándar. Las cajas de engranajes cónicos helicoidales y las plataformas rotatorias huecas pueden integrar cajas de engranajes planetarios estándar, lo que enriquece sus tipos y ofrece un mayor par y un rango más amplio de relaciones de reducción. Estos tres tipos comunes de reductores se utilizan típicamente en campos de aplicación como máquinas herramienta de precisión, equipos médicos, equipos de embalaje, equipos de logística, equipos de automatización y equipos 3C.
Reductor planetario estándar
Una caja de engranajes planetarios consiste principalmente en un engranaje solar, engranajes planetarios, un engranaje interno y un portador planetario. La potencia de entrada impulsa el engranaje solar, haciendo que los engranajes planetarios giren alrededor del engranaje solar y sobre sus propios ejes, transmitiendo finalmente la potencia a través del portador planetario. La reducción multi-etapa se logra mediante la conexión en cascada de múltiples conjuntos de engranajes planetarios, lo que satisface la demanda de relaciones de transmisión más altas mientras introduce ligeras variaciones en tamaño y eficiencia. La potencia se transfiere mediante el engranaje de los dientes, aprovechando la característica de división de potencia de los sistemas planetarios. El engranaje simultáneo de múltiples dientes distribuye las cargas, mejorando la capacidad de carga. Las cajas de engranajes planetarios se clasifican además por sus configuraciones de salida y diseños estructurales: caja de engranajes planetarios con salida de eje, caja de engranajes planetarios con salida de brida, caja de engranajes planetarios de ángulo recto.

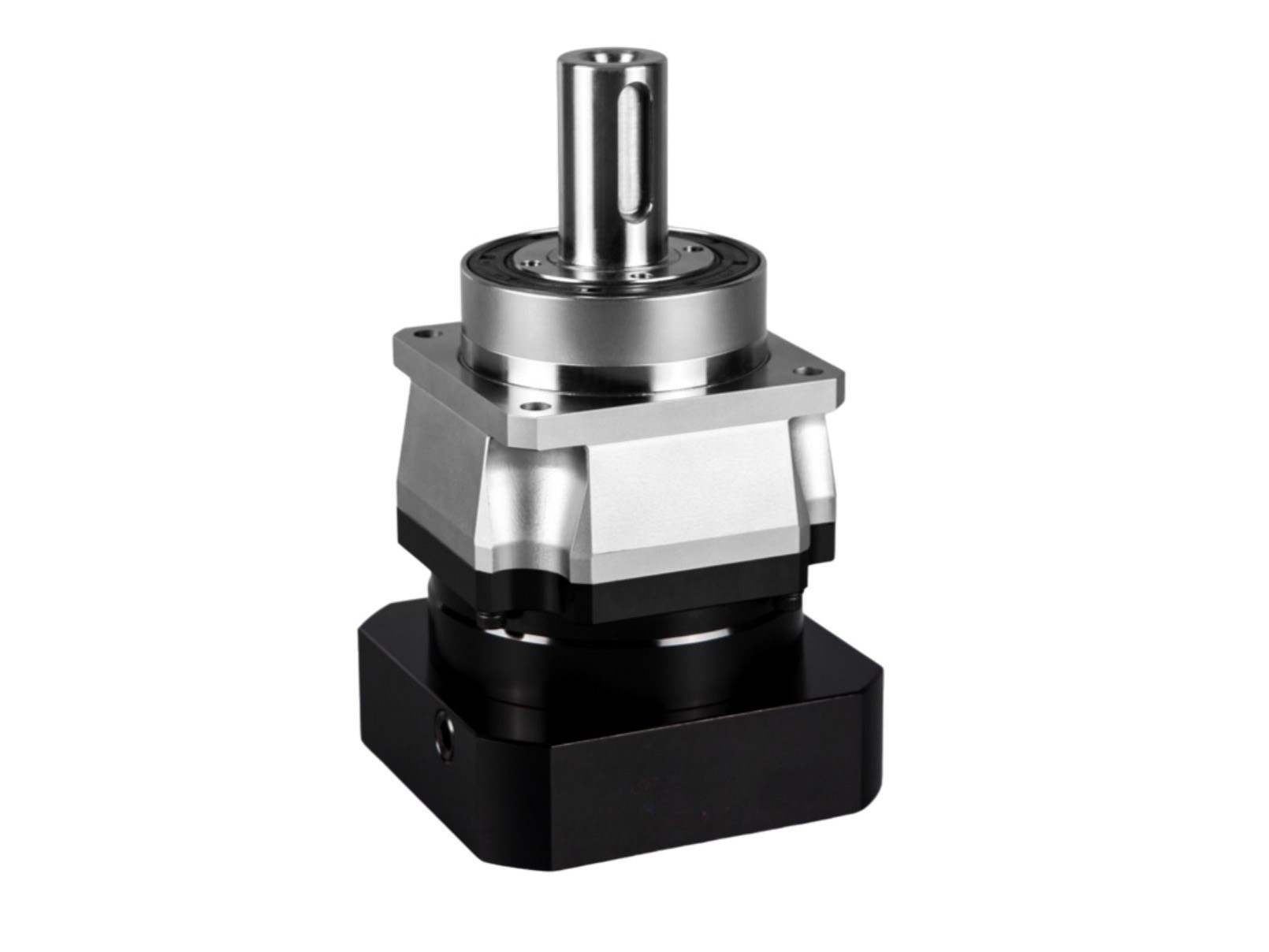

![Caja de engranajes planetarios montada en eje con transmisión de engranajes cónicos]( "Caja de engranajes planetarios montada en eje con transmisión de engranajes cónicos")
Caja de engranajes planetarios montada en eje con transmisión de engranajes cónicosEl accionamiento planetario de eje de salida de alta capacidad de carga es un sistema de transmisión compacto con una configuración de eje de entrada-salida vertical de 90°, ambos alineados en el mismo plano. El extremo de salida incorpora rodamientos de rodillos cónicos de alta carga para soportar fuerzas radiales extremas y momentos de vuelco. La transferencia de potencia y la reducción de velocidad se logran mediante el engranaje de etapas múltiples, lo que lo hace ideal para aplicaciones industriales con espacio limitado que requieren redirección de par vertical, especialmente en máquinas herramienta con altas demandas de momento de vuelco.Detalles![Reductor planetario de alta precisión con brida circular]( "Reductor planetario de alta precisión con brida circular")

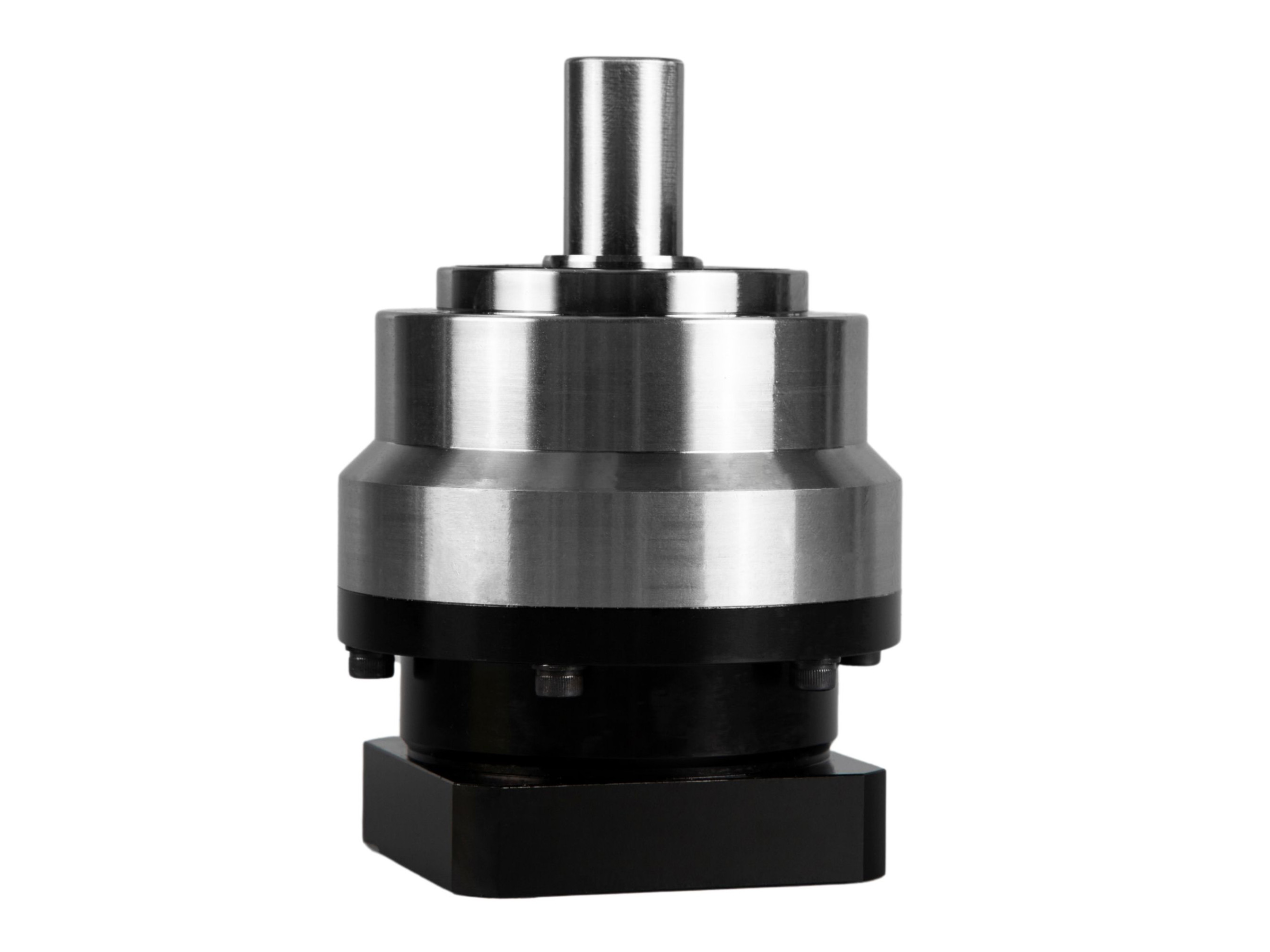

Reductor planetario de alta precisión con brida circularEl reductor planetario con brida circular y salida por eje es un sistema de transmisión de engranajes planetarios con un diseño vertical de 90 grados entre los ejes de entrada y salida, ambos ubicados en el mismo plano. El reductor cuenta con una carcasa circular y una brida de salida circular. La transmisión de potencia y la reducción de velocidad se logran mediante el engranaje multietapa. Su diseño compacto y eficiente en espacio lo hace ideal para aplicaciones industriales generales con limitaciones espaciales o que requieren una orientación vertical de entrada-salida.Detalles![Sistema de Transmisión Planetaria de Reducción de Velocidad con Brida Cuadrada]( "Sistema de Transmisión Planetaria de Reducción de Velocidad con Brida Cuadrada")

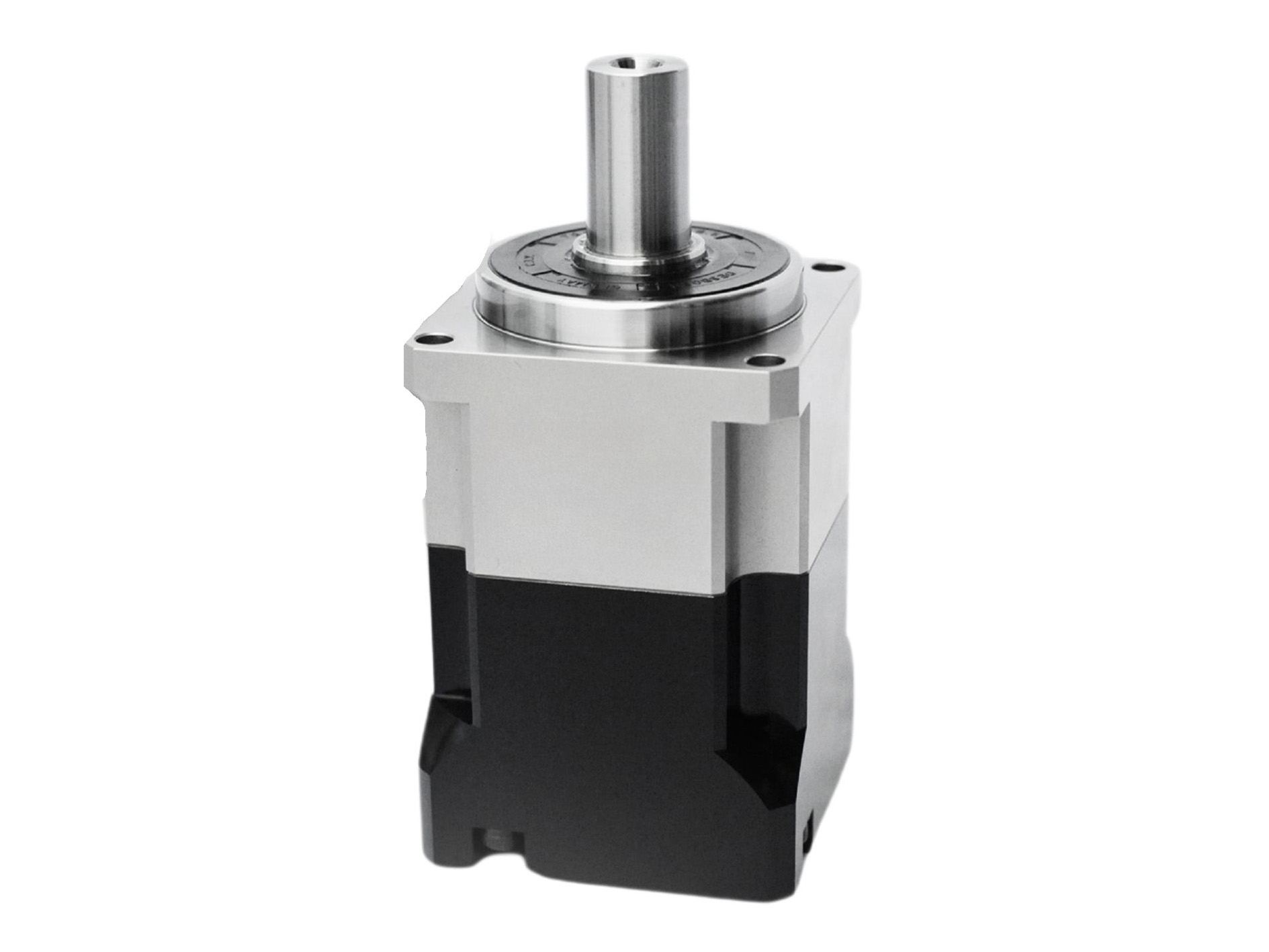

Sistema de Transmisión Planetaria de Reducción de Velocidad con Brida CuadradaEl reductor planetario de brida cuadrada con salida de eje es un sistema de transmisión planetaria con disposición vertical de 90 grados entre los ejes de entrada y salida, ambos ubicados en el mismo plano. La caja de cambios cuenta con una carcasa cuadrada y una brida de salida cuadrada. La transmisión de potencia y la reducción de velocidad se logran mediante el engranaje multietapa. Su diseño compacto y eficiente en espacio lo hace ideal para aplicaciones industriales generales con limitaciones espaciales o que requieren una orientación vertical de entrada-salida.Detalles![Reductor planetario de rodamientos de rodillos de entrada y salida a 90 grados]( "Reductor planetario de rodamientos de rodillos de entrada y salida a 90 grados")

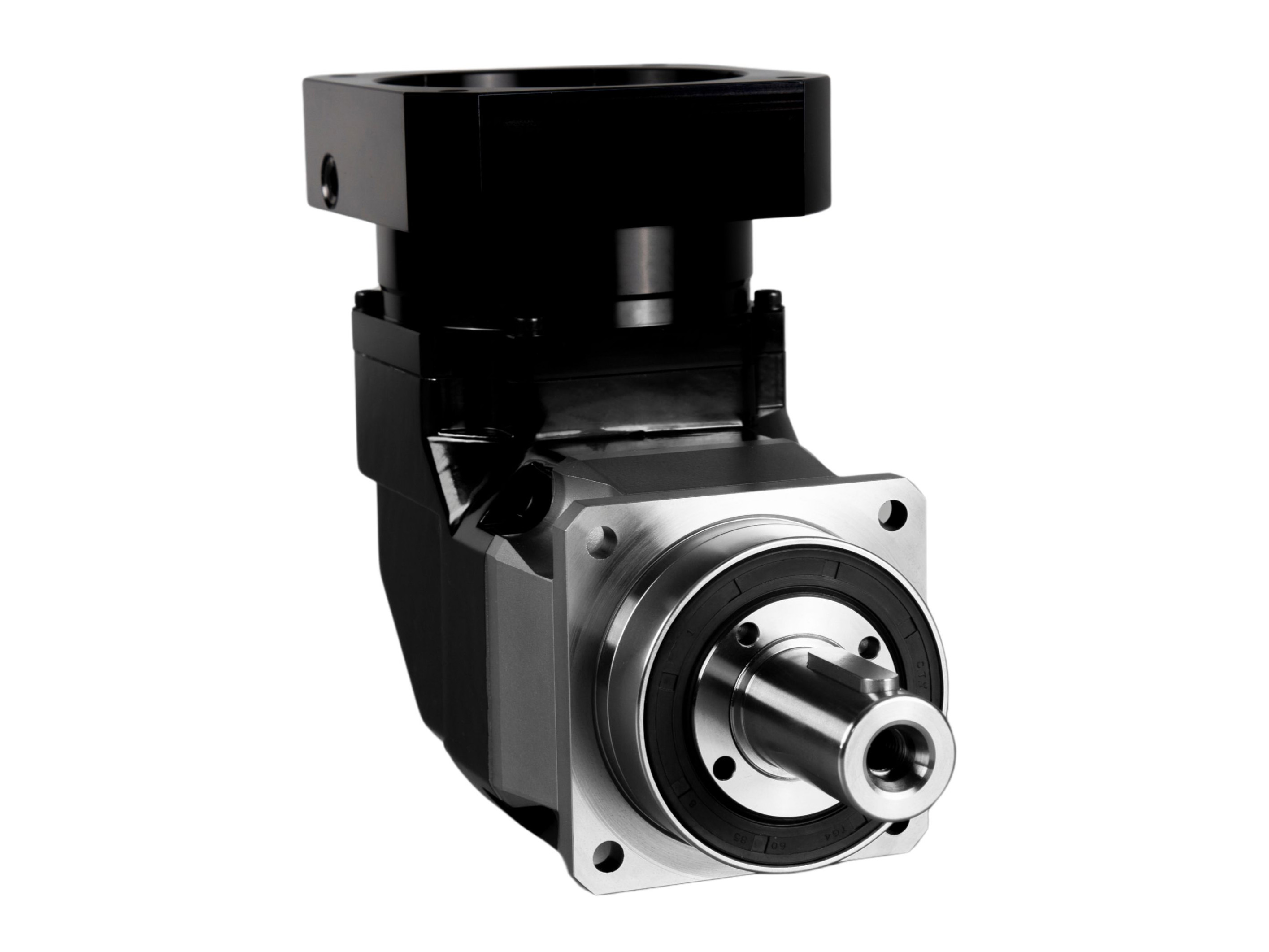

Reductor planetario de rodamientos de rodillos de entrada y salida a 90 gradosEl reductor planetario de alta capacidad de carga en ángulo recto es un sistema de transmisión planetario con una disposición vertical de 90 grados entre los ejes de entrada y salida, ambos posicionados en el mismo plano. El extremo de salida está reforzado con rodamientos de rodillos cónicos de alta carga, lo que le permite soportar mayores fuerzas radiales y momentos de vuelco. La transmisión de potencia y la reducción de velocidad se logran mediante el engranaje multietapa. Su diseño compacto y eficiente en espacio lo hace ideal para aplicaciones industriales generales con limitaciones espaciales o que requieren orientación vertical de entrada-salida, especialmente adecuado para máquinas herramienta que exigen alta resistencia a momentos de vuelco.Detalles![Reductor Planetario de Marco Redondo en Ángulo Recto con Engranaje Helicoidal Cónico]( "Reductor Planetario de Marco Redondo en Ángulo Recto con Engranaje Helicoidal Cónico")

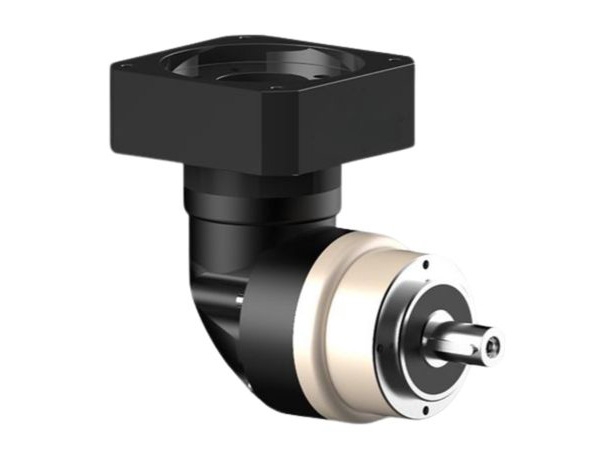

Reductor Planetario de Marco Redondo en Ángulo Recto con Engranaje Helicoidal CónicoEl Reductor Planetario de Marco Redondo en Ángulo Recto es un sistema de transmisión de engranajes planetarios con una disposición vertical de 90 grados entre los ejes de entrada y salida, ambos posicionados en el mismo plano. El reductor planetario cuenta con una carcasa circular y una brida de salida circular. La transmisión de potencia y la reducción de velocidad se logran mediante el engranaje multietapa. Su diseño compacto y eficiente en espacio lo hace ideal para aplicaciones industriales generales con limitaciones espaciales o que requieren una orientación vertical de entrada-salida.Detalles![Reductor Planetario de Ángulo Recto de Alta Capacidad de Carga]( "Reductor Planetario de Ángulo Recto de Alta Capacidad de Carga")

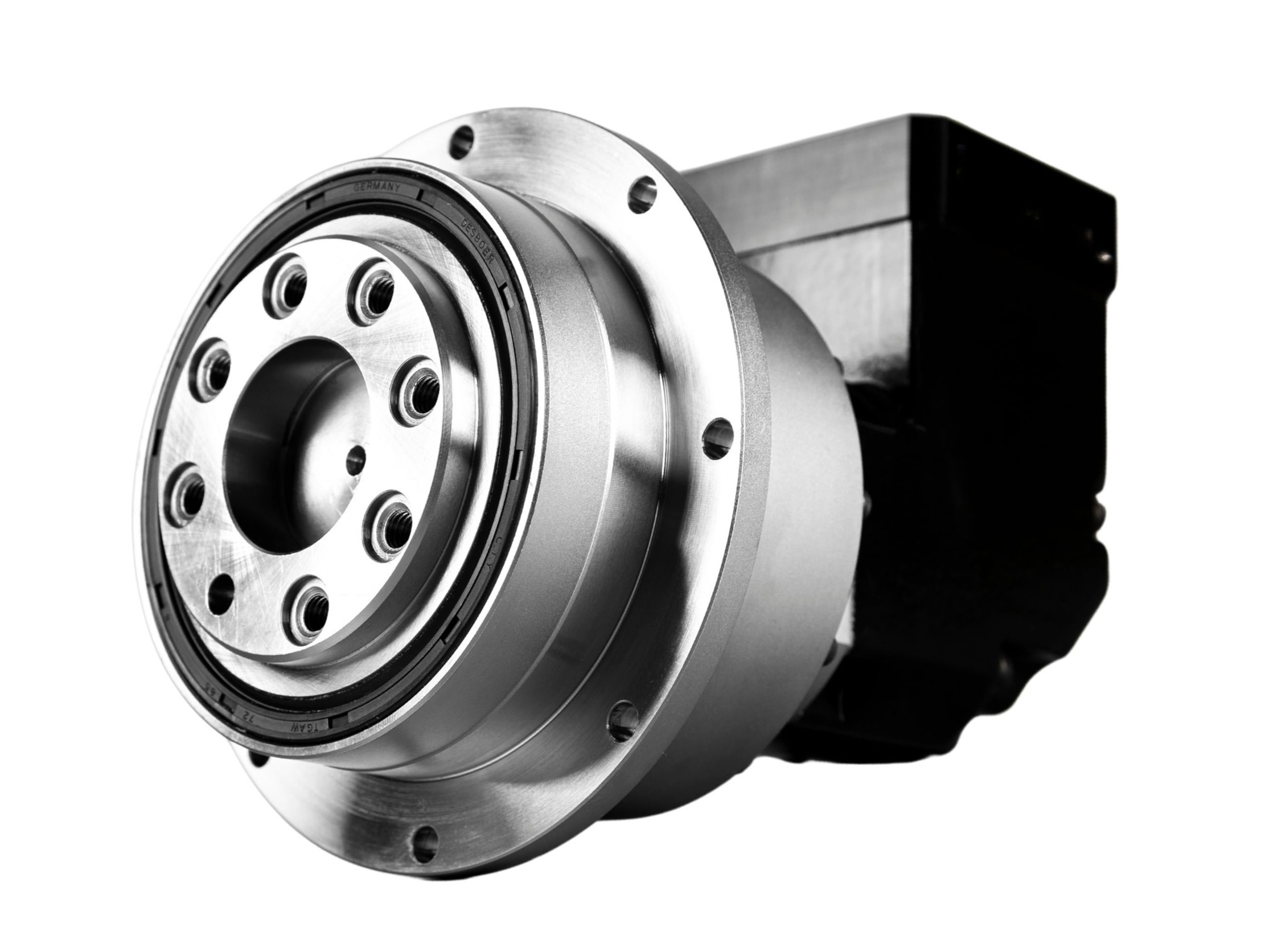

Reductor Planetario de Ángulo Recto de Alta Capacidad de CargaEl Reductor Planetario de Ángulo Recto de Alta Capacidad de Carga es un sistema de transmisión de engranajes planetarios con un diseño vertical de 90 grados entre los ejes de entrada y salida, ambos ubicados en el mismo plano. El extremo de salida está equipado con una placa de brida. La transmisión de potencia y la reducción de velocidad se logran mediante el engranaje multietapa. Su diseño compacto y eficiente en espacio lo hace ideal para aplicaciones industriales generales con limitaciones de espacio o que requieren una orientación vertical de entrada-salida, especialmente adecuado para máquinas herramienta que exigen alta resistencia a momentos de vuelco.Detalles![Reductor Planetario de Salida de Brida de Alta Precisión]( "Reductor Planetario de Salida de Brida de Alta Precisión")

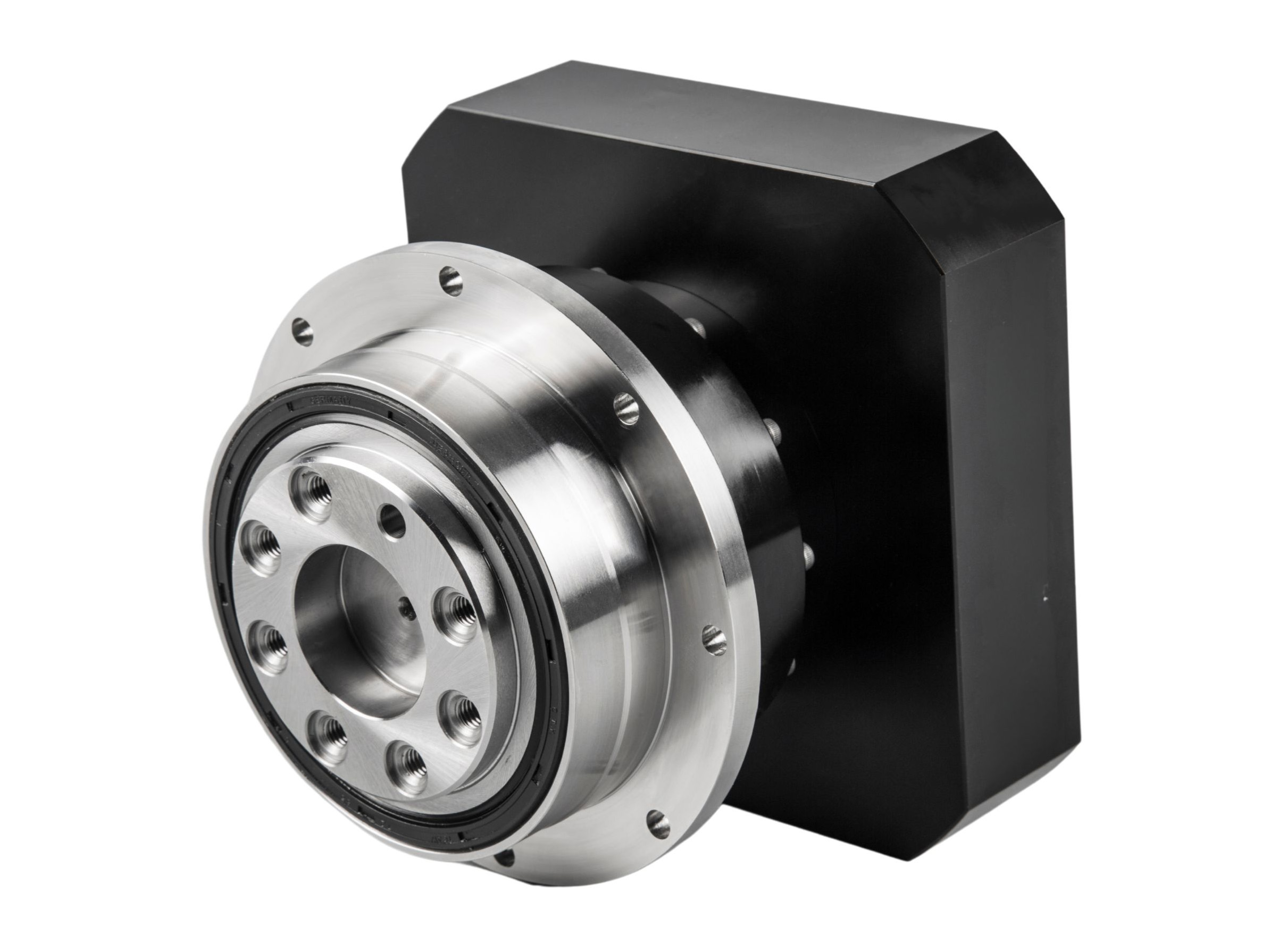

Reductor Planetario de Salida de Brida de Alta PrecisiónEl reductor planetario de salida de brida es un dispositivo de transmisión de precisión que combina un sistema de transmisión de engranajes planetarios con una estructura de salida de brida. Sus componentes principales incluyen un engranaje solar, engranajes planetarios y una corona dentada interna, logrando la transmisión de potencia a través de un engranaje de una o varias etapas. La brida, como componente crítico de conexión, presenta un diseño circular con rodamientos de alta precisión integrados, proporcionando un área de contacto mejorada y soporte de montaje estable. Compatible con fuentes de potencia como motores servo y motores paso a paso, este reductor se utiliza ampliamente en equipos de precisión en máquinas herramienta CNC, robots industriales, líneas de producción automatizadas y aplicaciones aeroespaciales.Detalles![Reductor Planetario de Salida de Brida Cuadrada en Ángulo Recto]( "Reductor Planetario de Salida de Brida Cuadrada en Ángulo Recto")
Reductor Planetario de Salida de Brida Cuadrada en Ángulo RectoEl reductor planetario de marco cuadrado en ángulo recto es un dispositivo de transmisión de engranajes planetarios que presenta un diseño vertical de 90 grados entre los ejes de entrada y salida, con ambos ejes situados en el mismo plano. Caracterizado por su carcasa cuadrada y brida de salida cuadrada, este reductor logra la transmisión de potencia y la reducción de velocidad a través del engranaje multietapa. Ofrece una estructura compacta y ventajas de ahorro de espacio, lo que lo hace especialmente adecuado para aplicaciones industriales generales que requieren cumplir con restricciones espaciales o disposiciones de orientación de entrada-salida vertical.Detalles
Caja de engranajes planetaria de ángulo recto
Una caja de engranajes cónicos helicoidales de ángulo recto es un dispositivo de transmisión con un ángulo de 90 grados entre los ejes de entrada y salida, que utiliza mecanismos de engranajes como engranajes cónicos helicoidales o engranajes cónicos estándar para redirigir el flujo de potencia. El diseño prioriza la optimización del espacio, y estas cajas de engranajes se clasifican además por sus configuraciones de entrada: modelos con entrada de orificio y entrada de eje. Se utilizan ampliamente en equipos de automatización industrial, máquinas herramienta CNC, maquinaria de embalaje y otras aplicaciones que requieren instalación compacta o transmisión de potencia direccional. Guía de selección de material de la carcasa: Carcasa de aluminio: Ideal para sistemas de automatización y aplicaciones sensibles al peso. Carcasa de acero inoxidable: Diseñada para entornos resistentes a la corrosión (alimentos, farmacéuticos, químicos, ingeniería marina). Carcasa de acero aleado: Optimizada para equipos pesados y sistemas de elevación de almacenes inteligentes.

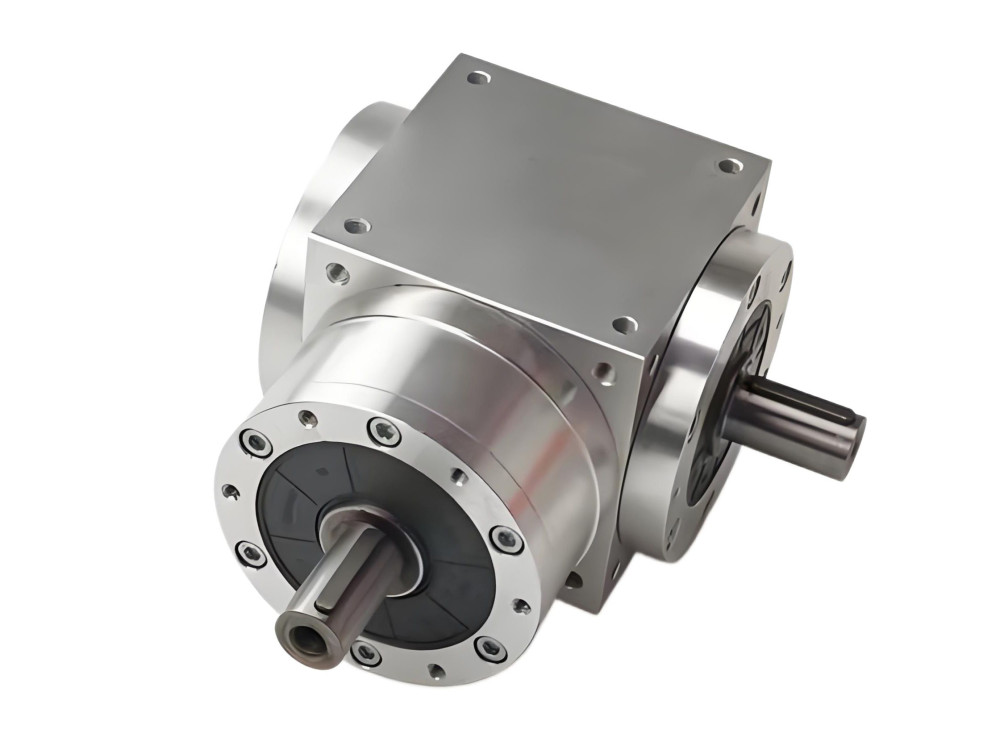

![Caja de engranajes espirales de ángulo recto de 90° con entrada de eje]( "Caja de engranajes espirales de ángulo recto de 90° con entrada de eje")
Caja de engranajes espirales de ángulo recto de 90° con entrada de ejeUna caja de engranajes espirales de ángulo recto con entrada de eje presenta un diseño de entrada de eje, lo que permite una conexión flexible a fuentes de energía mediante acoplamientos u otros mecanismos de enlace. Los ejes de entrada y salida están orientados en un ángulo de 90°, utilizando estructuras de engranajes como engranajes cónicos espirales o engranajes cónicos estándar para redirigir la potencia. Su diseño prioriza la optimización del espacio, lo que lo hace ideal para equipos de automatización industrial, máquinas herramienta CNC, maquinaria de embalaje y otras aplicaciones que requieren una instalación compacta o transmisión de potencia direccional. Guía de selección de material de la carcasa: Carcasa de aluminio, preferida para sistemas de automatización y aplicaciones sensibles al peso. Carcasa de acero inoxidable, diseñada para entornos resistentes a la corrosión (procesamiento de alimentos, farmacéuticos, químicos, ingeniería marina). Carcasa de acero aleado, diseñada para equipos pesados y sistemas de elevación de almacenes inteligentes.Detalles![Caja de engranajes cónicos espirales en ángulo recto de entrada con orificio compacto de 90 grados]( "Caja de engranajes cónicos espirales en ángulo recto de entrada con orificio compacto de 90 grados")

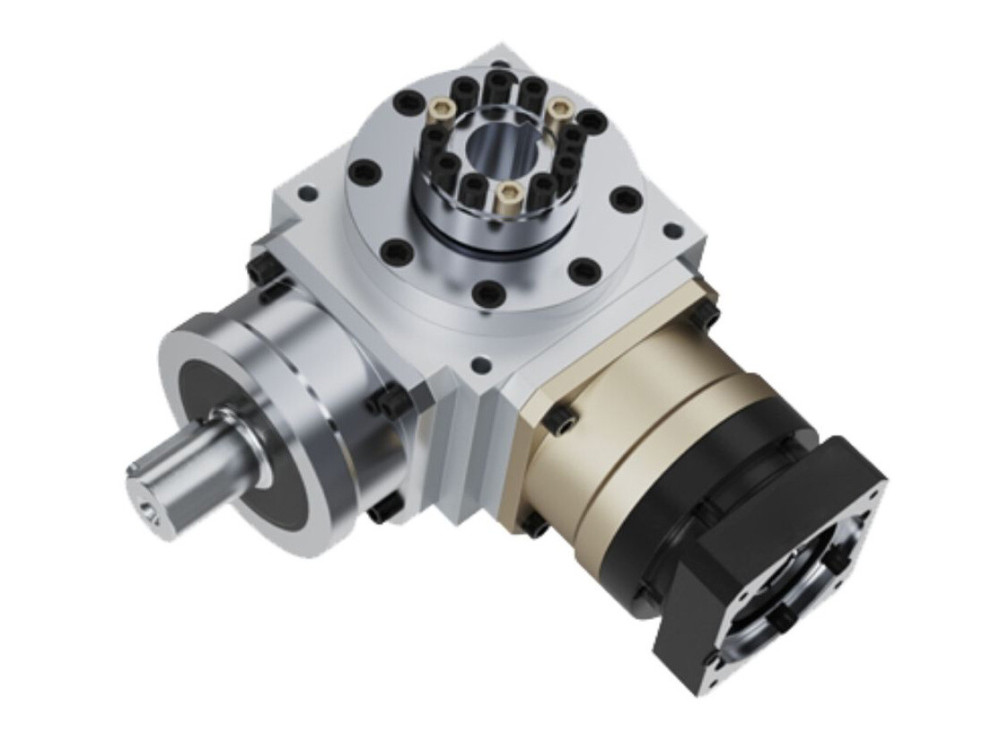

Caja de engranajes cónicos espirales en ángulo recto de entrada con orificio compacto de 90 gradosUna caja de engranajes cónicos espirales en ángulo recto con entrada de orificio presenta un eje de entrada con diseño de orificio y una placa de brida de conexión para el acoplamiento directo del motor. Sus ejes de entrada y salida están dispuestos en un ángulo de 90 grados, logrando la redirección de potencia a través de mecanismos de engranajes como engranajes cónicos espirales o engranajes cónicos. El diseño central se enfoca en optimizar la eficiencia espacial, haciéndolo adecuado para equipos de automatización industrial, máquinas herramienta CNC, maquinaria de embalaje y otras aplicaciones que requieren instalación compacta o transmisión de potencia direccional. Dependiendo de las demandas operativas específicas, los materiales de la carcasa varían: las carcasas de aluminio se priorizan para sistemas automatizados y escenarios sensibles al peso; las carcasas de acero inoxidable atienden entornos resistentes a la corrosión como procesamiento de alimentos, productos farmacéuticos e ingeniería marina; las carcasas de acero aleado están diseñadas para aplicaciones de servicio pesado como sistemas de elevación de almacenes inteligentes. Los clientes deben comunicar su contexto operativo y requisitos de materiales a los fabricantes durante la selección para garantizar un rendimiento óptimo de la caja de engranajes.Detalles
Mesa giratoria hueca
La mesa rotatoria hueca es un dispositivo integrado que combina capacidades de transmisión y posicionamiento de precisión. Su diseño central presenta una estructura hueca, lo que permite que tuberías (por ejemplo, tubos de aire, cables eléctricos) pasen por el centro del plato giratorio, resolviendo problemas de enredo de cables comunes en mecanismos rotatorios tradicionales. Impulsada por un motor servo, la plataforma logra un control angular de alta precisión mediante reducción de engranajes o transmisión por tornillo sin fin, ofreciendo alta rigidez y precisión de posicionamiento repetitivo. Sirve como una alternativa de alto rendimiento a los motores de accionamiento directo (DD) y los indexadores de leva. Según las configuraciones estructurales, las mesas rotatorias huecas se clasifican en: Mesa Rotatoria Hueca Estándar, Mesa Rotatoria Hueca Planetaria, Mesa Rotatoria Hueca de Ángulo Recto. Mediante optimización estructural y fabricación de precisión, las mesas rotatorias huecas mejoran significativamente la eficiencia y precisión en actualizaciones de equipos automatizados, convirtiéndose en una solución central para posicionamiento rotatorio de precisión en industrias modernas. Se utilizan ampliamente en automatización industrial, robótica, equipos médicos y campos relacionados.

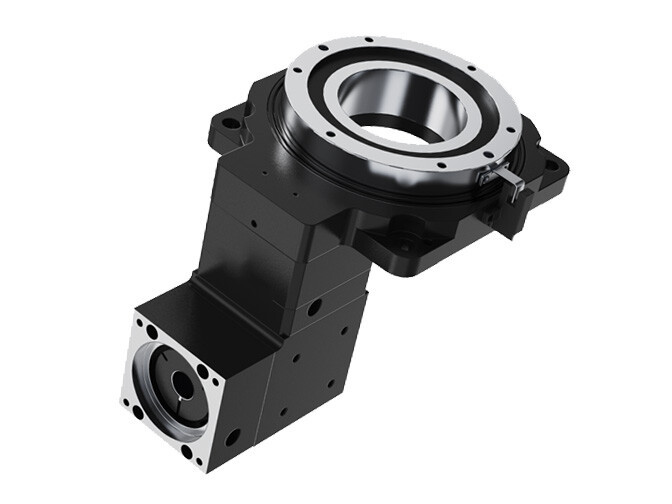

![Mesa Rotativa Hueca de Engranajes Cónicos en Ángulo Recto]( "Mesa Rotativa Hueca de Engranajes Cónicos en Ángulo Recto")
Mesa Rotativa Hueca de Engranajes Cónicos en Ángulo RectoLa mesa rotativa hueca en ángulo recto es una versión mejorada de la mesa rotativa hueca estándar, que incorpora un conjunto integrado de engranajes cónicos en ángulo recto para redirigir la orientación de entrada y optimizar el espacio. Su estructura hueca central permite que tuberías (por ejemplo, tubos de aire, cables eléctricos) pasen por el centro del plato giratorio, resolviendo los problemas de enredo de cables comunes en los mecanismos rotativos tradicionales. Impulsada por un servomotor, la plataforma utiliza reducción de engranajes o transmisión por tornillo sin fin para lograr un control angular de alta precisión, al mismo tiempo que ofrece una rigidez excepcional y una repetibilidad de posicionamiento precisa.Detalles![Mesa Rotativa Hueca Planetaria con Transmisión por Tornillo Sin Fin]( "Mesa Rotativa Hueca Planetaria con Transmisión por Tornillo Sin Fin")

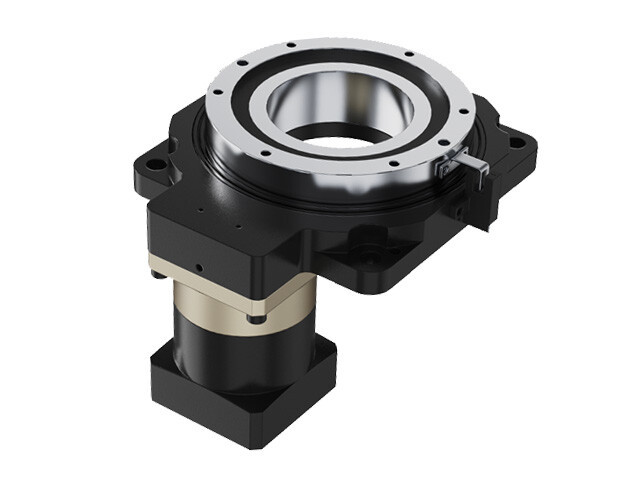

Mesa Rotativa Hueca Planetaria con Transmisión por Tornillo Sin FinUna mesa rotativa hueca planetaria es un sistema integrado que combina un reductor planetario con una plataforma rotativa hueca, ofreciendo una gama más amplia de relaciones de transmisión adaptadas a aplicaciones específicas. Su diseño central presenta una estructura hueca, permitiendo que tuberías (por ejemplo, tubos de aire, cables eléctricos) pasen por el centro de la plataforma giratoria, eliminando los problemas de enredo de cables comunes en los mecanismos rotativos tradicionales. Impulsado por un servomotor, la plataforma logra un control angular de alta precisión mediante reducción de engranajes o transmisión por tornillo sin fin, ofreciendo una rigidez excepcional y precisión de posicionamiento repetitivo.Detalles![Plataforma Rotatoria Hueca Estándar de Alta Precisión con Accionamiento por Servomotor]( "Plataforma Rotatoria Hueca Estándar de Alta Precisión con Accionamiento por Servomotor")
Plataforma Rotatoria Hueca Estándar de Alta Precisión con Accionamiento por ServomotorLa plataforma rotatoria hueca estándar es un dispositivo integrado que combina funciones de transmisión de precisión y posicionamiento. Su diseño central presenta una estructura hueca, permitiendo que tuberías (como tubos y cables) pasen por el centro de la mesa giratoria. Puede conectarse directamente a un servomotor. Accionada por un servomotor y utilizando reducción por engranajes, esta plataforma logra un control angular de alta precisión y cuenta con características como alta rigidez y alta precisión de posicionamiento repetitivo. Puede servir como reemplazo de motores DD y divisores de levas.Detalles
Caja de Engranajes Planetarios - Preguntas Frecuentes
Precision Life es un concepto ampliamente reconocido en la transmisión de potencia de precisión.
Industrias como la robótica, la industria aeroespacial, la fabricación de automóviles y la automatización de precisión evalúan habitualmente los componentes basándose en la fiabilidad a largo plazo, en lugar de considerar únicamente las especificaciones iniciales.
Aunque muchos proveedores destacan la precisión inicial porque es más fácil de promocionar, la conservación de la precisión a largo plazo suele ser un indicador más significativo de la calidad y el valor general de una caja de engranajes.
Sí.
Los entornos agresivos pueden reducir significativamente la vida útil de la caja de engranajes y la conservación de la precisión.
Algunos ejemplos son:
Las altas temperaturas, que aceleran la degradación del lubricante
La contaminación por polvo, que daña los sellos y los engranajes
Los frecuentes ciclos de arranque y parada, que aumentan las cargas de impacto y el crecimiento del juego mecánico
Para aplicaciones exigentes, confirme también:
Un rendimiento de sellado adecuado (nivel de protección IP, cuando corresponda)
Opciones de lubricación para altas temperaturas
Un diseño estructural reforzado para soportar cargas de impacto
Proporcionar al fabricante información detallada sobre las condiciones de funcionamiento antes de la selección ayuda a garantizar que la caja de engranajes se adapte correctamente a la aplicación.
La rigidez se centra en la deformación.
Bajo carga, ¿cuánto se dobla el eje? ¿Cuánto aumenta el espacio de engranaje? La rigidez determina directamente la precisión de posicionamiento y la respuesta dinámica de una máquina.
Si la rigidez es insuficiente, un robot que realiza movimientos de precisión se comportará como si tuviera "enfermedad de Parkinson": temblando, vibrando y sin alcanzar nunca su objetivo con precisión.
La resistencia, por otro lado, se refiere a si la caja de engranajes fallará.
Se relaciona con el esfuerzo máximo que el material puede soportar y si los componentes pueden agrietarse, deformarse o colapsar. La resistencia define la vida útil y el margen de seguridad del equipo.
Una resistencia insuficiente conduce a un clásico "fallo por fuerza bruta", donde los componentes internos se rompen catastróficamente.
Al seleccionar una caja de cambios planetaria, centrarse únicamente en la relación de reducción y el precio está lejos de ser suficiente. También debe evaluar:
Par nominal – capacidad de funcionamiento continuo
Par máximo – capacidad para soportar cargas de choque
Factor de servicio – compensación por condiciones de trabajo adversas
Para equipos inteligentes con ciclos frecuentes de arranque y parada, el par máximo es especialmente crítico.
Podemos proporcionar orientación profesional para la selección y documentación técnica completa. En última instancia, la fiabilidad a nivel del sistema es más importante que cualquier parámetro individual destacado. El verdadero rendimiento depende del diseño, los materiales, los procesos de fabricación y, lo más importante, de cómo se adapta la caja de cambios a las condiciones reales de funcionamiento.
La ventaja radica en su estructura.
Los reductores planetarios utilizan un sistema de engranajes planetarios que consta de un engranaje solar central, engranajes planetarios circundantes y un engranaje de anillo exterior. Esta configuración permite la división de potencia y el engranaje múltiple, lo que resulta en:Tamaño compacto,Diseño ligero,Alta capacidad de carga,Excelente rigidez.Estas características hacen que los reductores planetarios sean especialmente adecuados para equipos de automatización con requisitos estrictos de espacio y rendimiento.
Tres verificaciones prácticas pueden ayudar: Material del engranaje y precisión de mecanizado: los engranajes rectificados son superiores a los engranajes tallados. Juego en vacío y ruido: un juego más bajo y una operación más suave indican mejor calidad. Aumento de temperatura: un aumento excesivo de temperatura después de un funcionamiento prolongado (por ejemplo, por encima de 45°C) puede indicar defectos de diseño o fabricación.
Las cajas de engranajes planetarios ofrecen mayor precisión y eficiencia, lo que las hace ideales para movimientos alternativos y de alta precisión. Los reductores de engranajes de gusano proporcionan grandes relaciones de reducción y capacidad de autobloqueo, adecuados para aplicaciones de alta relación y cargas intermitentes, pero generalmente tienen una eficiencia más baja.
Los reductores planetarios de HONPINE se han aplicado ampliamente y han sido validados por el mercado en industrias como:CNC machine tools,Mobile robots,New energy vehicles,Aerospace,Construction machinery,Photovoltaic equipment,3C electronics,Smart home systems,Medical devices.Impulsada por las demandas de las aplicaciones, HONPINE continúa innovando hacia una mayor precisión, un menor peso y una mayor densidad de potencia, posicionándose constantemente como líder de la industria.
Sí. HONPINE ha logrado una I+D y fabricación totalmente internas de reductores planetarios.
Los procesos clave—including gear machining, planetary carrier manufacturing, internal ring gear processing, and planet gear production—se completan íntegramente dentro de la fábrica de HONPINE.
Al integrar un diseño de engranajes refinado, procesos de fabricación de alta precisión, tecnología avanzada de reparto de carga y una lubricación optimizada científicamente, HONPINE mejora sistemáticamente la eficiencia de transmisión y cumple con los estrictos requisitos de los equipos modernos de alta gama en cuanto a eficiencia energética, fiabilidad y larga vida útil.
Tomemos como ejemplo las articulaciones de los robots. Los motores servo suelen funcionar a 3000-6000 rpm, mientras que las articulaciones de los robots requieren velocidades de solo decenas de rpm, junto con un par significativamente mayor para impulsar los brazos robóticos.
Los reductores planetarios convierten la alta velocidad del motor en la baja velocidad requerida por la articulación, al mismo tiempo que multiplican el par decenas de veces, garantizando un posicionamiento preciso y una capacidad de carga suficiente.

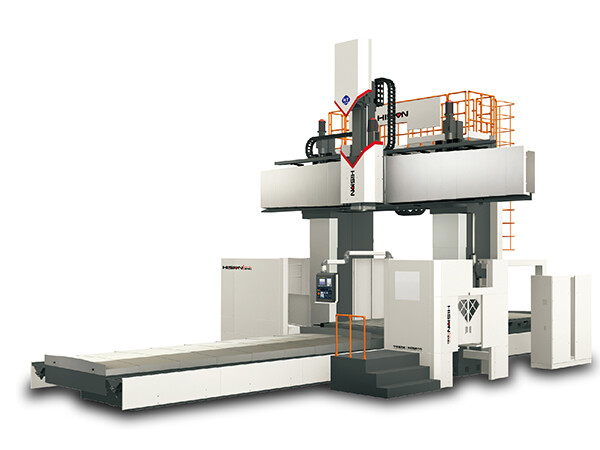

De manera similar, en los accionamientos del husillo de las máquinas CNC y en los sistemas de transmisión de potencia de las cintas transportadoras, los reductores planetarios desempeñan un papel vital. Su alta eficiencia de transmisión (normalmente del 90%-97%) ayuda a reducir el consumo de energía y mejorar la estabilidad general del sistema.
1. Definición básica
La relación de reducción es la relación entre la velocidad de entrada y la velocidad de salida:
i = n₁ / n₂
Donde:
n₁ = velocidad de entrada
n₂ = velocidad de salida
Ejemplo:
Si la velocidad de entrada es 1500 rpm y la velocidad de salida es 25 rpm:
i = 1500 / 25 = 60:1
2. Método de cálculo del tren de engranajes
Para reductores de engranajes de múltiples etapas, divida el número de dientes del engranaje conducido por el del engranaje motriz para cada par de engranajes en contacto, luego multiplique todos los resultados.
Ejemplo (Sistema de engranajes planetarios):
Si:
Dientes del engranaje solar = z₁
Dientes del engranaje planetario = z₂
Dientes del engranaje anular = z₃
Entonces la relación de reducción se puede expresar como:
i = (z₃ / z₁) × (z₂ / z₁)
Con las ventajas inherentes de los reductores planetarios, los motores reductores planetarios HONPINE se utilizan ampliamente en diversos campos de la robótica.
En los robots cuadrúpedos, cumplen con los requisitos de 12 grados de libertad, proporcionando una transmisión estable y potente para el movimiento en terrenos complejos.
En los brazos robóticos, el reductor planetario de alta precisión garantiza un posicionamiento preciso, permitiendo tareas complejas como soldadura y corte.

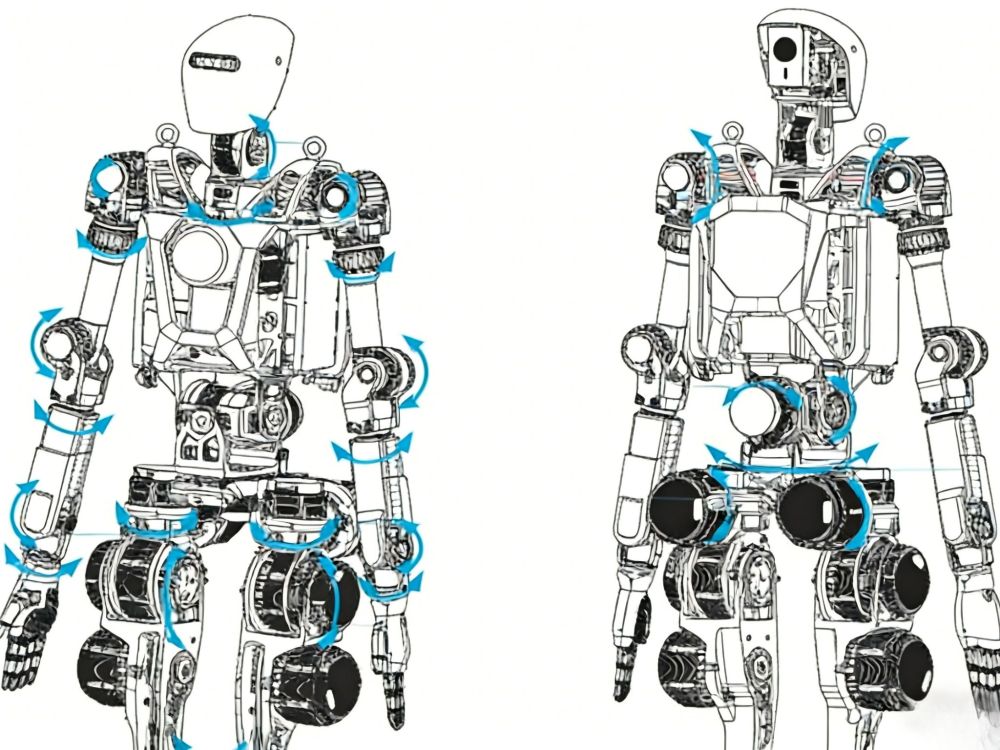

En los robots humanoides, los reductores planetarios ayudan a lograr movimientos más naturales y fluidos, mejorando significativamente la coordinación y la estabilidad en acciones como caminar, levantar los brazos y las transiciones de postura.
Sí. HONPINE ha logrado una I+D y fabricación totalmente internas de reductores planetarios.
Los procesos clave—including gear machining, planetary carrier manufacturing, internal ring gear processing, and planet gear production—se completan íntegramente dentro de la fábrica de HONPINE.
Al integrar un diseño de engranajes refinado, procesos de fabricación de alta precisión, tecnología avanzada de reparto de carga y una lubricación optimizada científicamente, HONPINE mejora sistemáticamente la eficiencia de transmisión y cumple con los estrictos requisitos de los equipos modernos de alta gama en cuanto a eficiencia energética, fiabilidad y larga vida útil.
Los reductores planetarios de HONPINE se han aplicado ampliamente y han sido validados por el mercado en industrias como:CNC machine tools,Mobile robots,New energy vehicles,Aerospace,Construction machinery,Photovoltaic equipment,3C electronics,Smart home systems,Medical devices.Impulsada por las demandas de las aplicaciones, HONPINE continúa innovando hacia una mayor precisión, un menor peso y una mayor densidad de potencia, posicionándose constantemente como líder de la industria.
El principio fundamental se basa en la transmisión por engranajes. Una caja de engranajes planetaria utiliza una combinación de un engranaje solar, engranajes planetarios y una corona dentada para convertir la rotación de alta velocidad del motor en una salida de menor velocidad.
Según el principio de conservación de la energía (teniendo en cuenta las pérdidas normales de transmisión), la reducción de la velocidad de salida aumenta proporcionalmente el par de salida. Por ejemplo, con una relación de transmisión de 10:1, la velocidad de salida se reduce aproximadamente diez veces, mientras que el par de salida aumenta aproximadamente diez veces. Esto permite que el sistema proporcione un mayor par a una velocidad de rotación más baja.
Las principales razones son el aprovechamiento eficiente del espacio y la rentabilidad.
Una caja de engranajes planetarios permite que un motor compacto produzca un par comparable al de un motor mucho más grande, lo que la hace ideal para aplicaciones con limitaciones de espacio, como la robótica y la automatización industrial.
En comparación con los motores sobredimensionados, un motor pequeño combinado con una caja de engranajes planetarios ofrece:
Menor espacio de instalación
Menor coste total del sistema
Respuesta más rápida del motor
Control de velocidad más preciso
Mayor flexibilidad del sistema
Antes de realizar la compra, confirme con su proveedor los siguientes tres factores clave:
1. Precisión (juego angular)
Solicite la especificación real del juego angular.
Grado estándar: 5–10 arcmin
Grado de precisión: 1–3 arcmin
Seleccione el nivel adecuado según los requisitos de precisión de posicionamiento de su aplicación.
2. Material de los engranajes
El material de los engranajes tiene un impacto significativo en la vida útil.
En comparación con el acero ordinario, los aceros aleados como el 20CrMnTi ofrecen una mayor dureza (normalmente HRC 58–62) y pueden proporcionar una vida útil frente al desgaste 2–3 veces superior. Solicite certificados del material siempre que sea posible.
3. Pruebas en fábrica
Los fabricantes fiables deben proporcionar informes de prueba en lugar de ofrecer garantías verbales.
Las pruebas habituales en fábrica incluyen:
Prueba de funcionamiento sin carga
Prueba de carga
Medición del ruido
Análisis de vibraciones
Una caja de engranajes planetarios que funciona correctamente normalmente produce un nivel de ruido de 60–70 dB.
Si el ruido supera los 75 dB (similar al de un taladro eléctrico), las posibles causas incluyen:
Holgura excesiva entre los engranajes
Daños en los rodamientos
Instalación incorrecta
Desgaste de los engranajes
La caja de engranajes debe inspeccionarse de inmediato si se desarrolla un ruido anormal.
En condiciones normales de funcionamiento, la vida útil habitual es de aproximadamente 2–3 años, dependiendo de la aplicación, el ciclo de trabajo, el mantenimiento y el entorno operativo.
Para maximizar la vida útil:
Reemplace el lubricante aproximadamente cada 5,000 horas de funcionamiento (o de acuerdo con las recomendaciones del fabricante).
Evite las sobrecargas continuas. Preferiblemente, la carga de funcionamiento debe mantenerse dentro del par nominal de la caja de engranajes.
Evite seleccionar productos basándose únicamente en el precio de compra más bajo.
Las cajas de engranajes de bajo coste suelen tener costes de mantenimiento y reparación significativamente más elevados a lo largo de su vida útil. Para aplicaciones que requieren una alta precisión y una fiabilidad a largo plazo, los compradores deben centrarse en:
Eficiencia de transmisión
Coste total de propiedad a largo plazo
Conservación de la precisión
Asistencia técnica
Servicio posventa
El precio de compra más bajo rara vez representa el coste total más bajo durante toda la vida útil.
La vida de precisión se refiere a la capacidad de una caja de engranajes para mantener la exactitud de su transmisión durante un funcionamiento prolongado.
La precisión inicial solo refleja el rendimiento en el momento de la entrega. La vida de precisión determina si su equipo puede seguir produciendo resultados estables y de alta calidad después de 1.000, 3.000 o incluso 5.000 horas de funcionamiento.
Una caja de engranajes verdaderamente fiable no se evalúa por lo impresionantes que parecen sus especificaciones de fábrica, sino por la constancia de su rendimiento durante la producción continua.
No.
Una mayor precisión inicial no garantiza necesariamente una conservación prolongada de la precisión.
Algunas cajas de engranajes anunciadas con una holgura ≤2 arcmin pueden deteriorarse hasta superar los 5 arcmin después de 1,500 horas de funcionamiento, mientras que otros modelos que comienzan con una holgura ≤4 arcmin, pero cuentan con rodamientos reforzados y superficies de engranajes endurecidas, aún pueden mantener entre 4.5–5 arcmin después de 3,000 horas.
La clave no es simplemente cuán precisa es la caja de engranajes cuando es nueva, sino qué tan bien mantiene esa precisión con el paso del tiempo.
Un enfoque práctico consiste en evaluar tres áreas clave:
Antiaflojamiento
¿La caja de engranajes utiliza:
¿Mecanismos de bloqueo de alta rigidez?
¿Soporte con dos rodamientos?
Estas características ayudan a evitar el aumento del juego causado por las vibraciones prolongadas.
Resistencia al desgaste
Compruebe si los engranajes reciben:
Carburización profunda
Nitruración
Otros tratamientos avanzados de endurecimiento superficial
La calidad del material y el tratamiento térmico se encuentran entre los factores más importantes que afectan a la durabilidad de la caja de engranajes.
Gestión térmica
Confirme si la caja de engranajes cuenta con:
Lubricación eficaz
Disipación adecuada del calor
Las temperaturas de funcionamiento más bajas ayudan a preservar el rendimiento del lubricante y a reducir el desgaste.
En lugar de preguntar:
"¿Cuál es el juego inicial?"
Pregunte:
"Después de 2.000 horas de funcionamiento continuo en condiciones nominales, ¿qué nivel de juego puede mantener la caja de engranajes? ¿Pueden proporcionar informes de pruebas de durabilidad realizadas por terceros o de pruebas de vida útil acelerada?"
Por lo general, los fabricantes que proporcionan abiertamente datos sobre el rendimiento a largo plazo generan más confianza que aquellos que se centran únicamente en las especificaciones iniciales.
Para aplicaciones de ultraprecisión, una alta precisión inicial es esencial, pero la estabilidad de la precisión a largo plazo es aún más crítica.
Una vez que el juego supera la tolerancia permitida, la precisión de producción puede disminuir drásticamente, lo que podría provocar costosos tiempos de inactividad o la recalibración del equipo.
Elija proveedores que ofrezcan ambos aspectos:
Alta precisión inicial
Vida útil de precisión verificada, respaldada por los materiales, el tratamiento térmico y las pruebas de durabilidad
Una de las principales razones es Precision Life.
Mantener la precisión a largo plazo requiere invertir en:
Materiales de engranajes de primera calidad
Tratamiento térmico avanzado
Rodamientos de alta calidad
Diseño estructural antiaflojamiento
Estricto control de calidad durante la fabricación
Al igual que los neumáticos de alto rendimiento para automóviles, las cajas de engranajes premium pueden costar más inicialmente, pero siguen ofreciendo un rendimiento fiable mucho después de que las alternativas de menor coste se hayan deteriorado.
Siga este sencillo proceso de evaluación en tres pasos:
Verifique las cualificaciones
Compruebe si el fabricante cuenta con:
Capacidades independientes de I+D
Certificaciones ISO
Tecnologías patentadas
Verifique los datos de las pruebas
Solicite:
Informes de inspección de fábrica
Pruebas de durabilidad
Datos de rendimiento a largo plazo
El rendimiento real debe estar respaldado por resultados medibles.
Verifique la experiencia de los clientes
Siempre que sea posible, hable con clientes que hayan utilizado el reductor durante varios años para comprender su rendimiento a largo plazo en entornos de producción reales.
¿Por qué elegir la Caja de Engranajes Planetarios de Precisión HONPINE?
● La caja de engranajes planetarios de precisión de HONPINE presenta un diseño de carcasa monolítica con el engranaje interno integrado en la carcasa frontal, optimizando estructuralmente los puntos de conexión para garantizar la precisión durante el funcionamiento a alta velocidad. La superficie de la carcasa está niquelada para una mayor resistencia a la corrosión en condiciones de funcionamiento adversas.
● El diseño integrado del portador planetario y el marco del eje de salida elimina la pérdida de precisión por conexiones secundarias. Mediante sujeción y mecanizado únicos, se logra una coaxialidad perfecta del portador planetario, garantizando un funcionamiento suave y eficiente del sistema de engranajes planetarios.
● El diseño integrado del engranaje solar y el eje de entrada reduce los puntos de conexión mecánicos, mejorando el rendimiento de transmisión de par mientras mantiene la precisión general del reductor.
● HONPINE enfatiza la selección de materiales para su caja de engranajes planetarios de precisión. Los engranajes están fabricados con acero aleado de cromo-manganeso-titanio (Cr-Mn-Ti) japonés hecho a medida.
Aplicación de la Caja de Engranajes Planetarios de Precisión
Las cajas de engranajes planetarios ofrecen alto par, rigidez excepcional y transmisión de potencia eficiente en un diseño compacto. Basadas en una estructura de engranajes planetarios, proporcionan una excelente distribución de carga y fiabilidad para una amplia gama de aplicaciones de control de movimiento.
Ofrecemos dos series para satisfacer diversas necesidades: la Serie de Precisión para escenarios de alta precisión que requieren juego mínimo y rendimiento de posicionamiento superior, y la Serie Económica para aplicaciones sensibles a los costos.

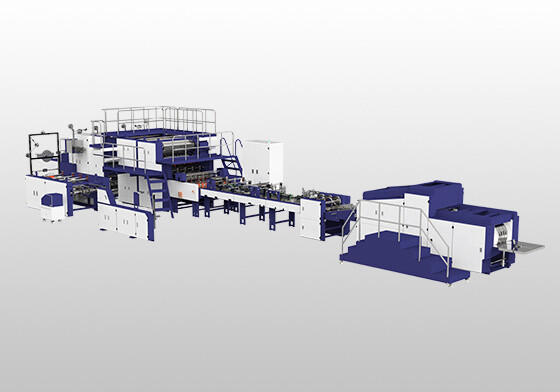

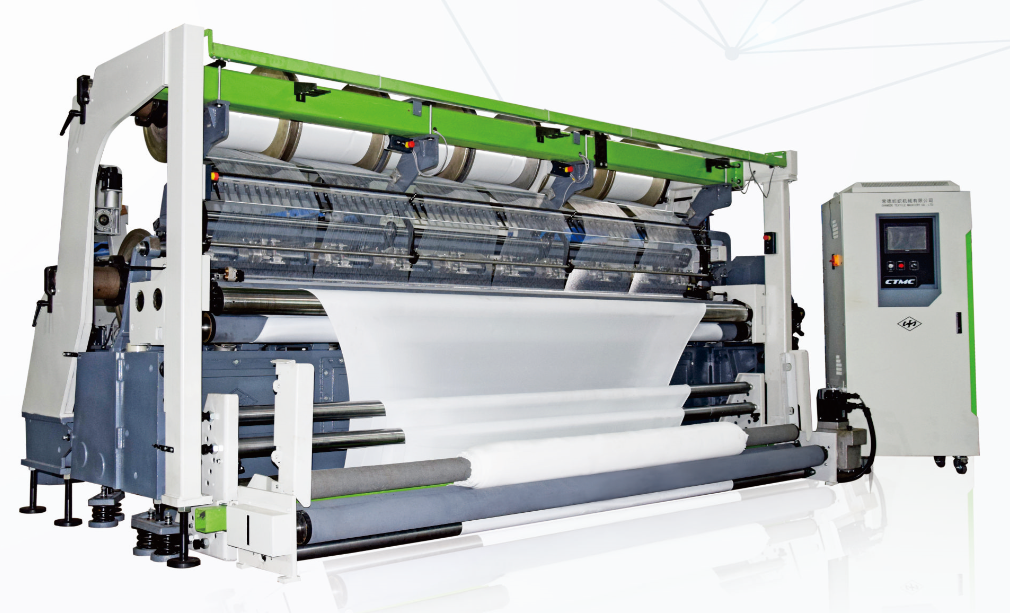

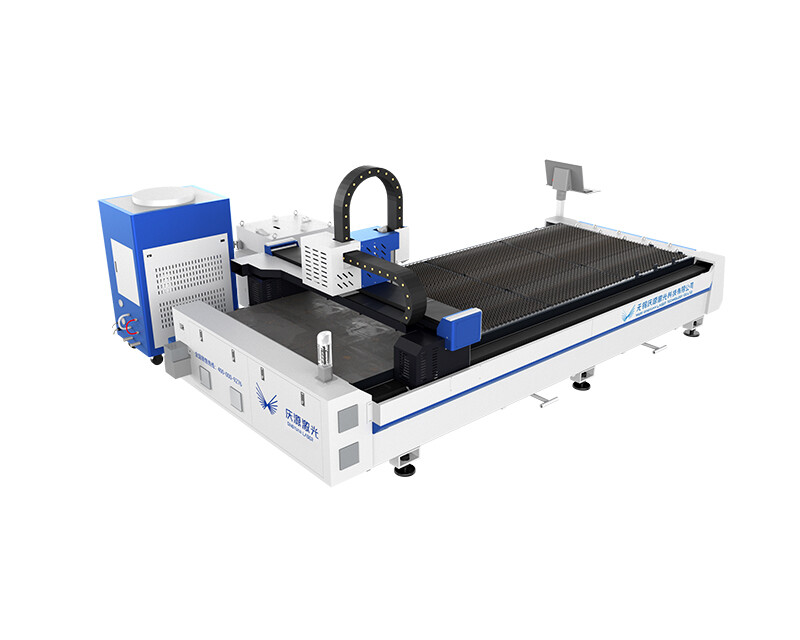

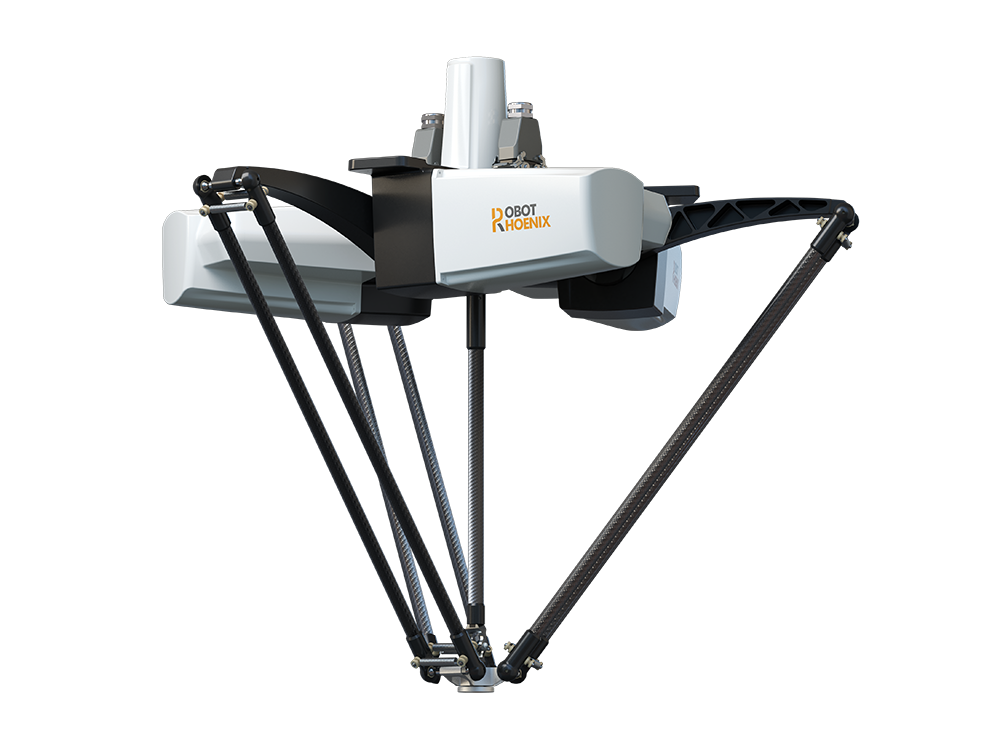

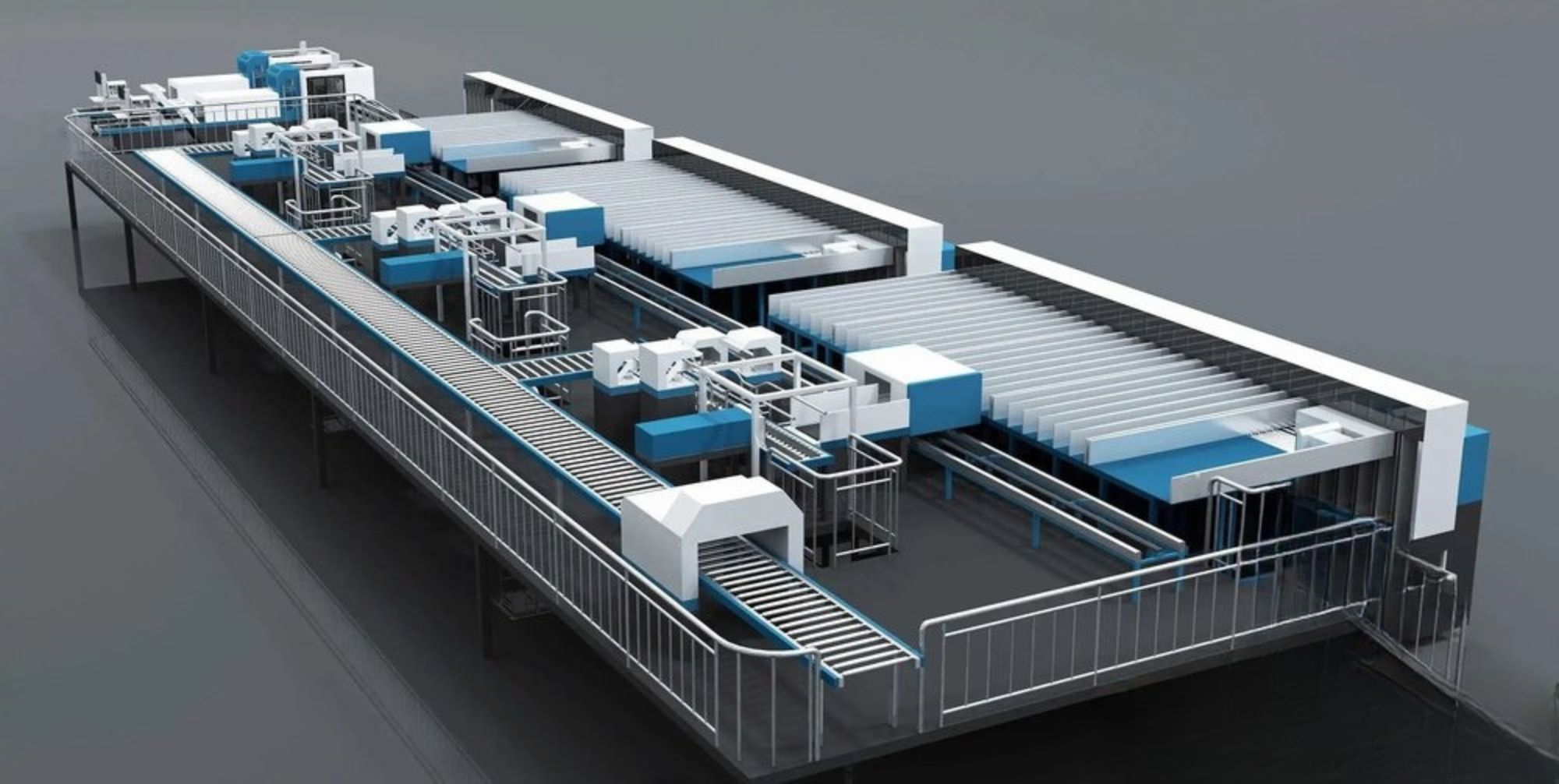

Ideales para su uso en robótica, automatización, maquinaria CNC, manipulación de materiales y sistemas automotrices, nuestras cajas de engranajes planetarios garantizan un funcionamiento suave y una larga vida útil en diversas industrias.
Elija entre soluciones estándar o personalizadas para adaptarse a sus requisitos específicos.
‹
›
