Reductor de accionamiento armónico / Caja de engranajes del generador de onda de deformación
El término académico para harmonic drive es engranaje de onda de deformación; según sus características físicas, también puede llamarse reductor armónico o engranaje armónico. El principio del accionamiento armónico fue inventado por el destacado inventor estadounidense C.W. Musser y se puso en aplicación práctica en Japón en 1964. La empresa HONPINE comenzó a producir reductores armónicos en 2018 y ha optimizado continuamente el perfil del diente. A finales del siglo XX, China comenzó a investigar las teorías relacionadas y a participar en la producción industrial. La característica más significativa del reductor armónico es que consta de solo tres componentes básicos: un engranaje rígido, un engranaje flexible y un generador de onda. Esto facilita la miniaturización y el diseño ligero. Debido al gran número de dientes implicados en el proceso de engrane, puede lograr una transmisión de par significativa y un control preciso. Actualmente, hay más de 20 tipos de reductores armónicos, con un rango de par de 1 Nm a 2000 Nm.
Caja de engranajes de accionamiento armónico estándar
Los reductores armónicos estándar son la categoría más utilizada y de aplicación más amplia entre todos los tipos de reductores armónicos. Los productos estándar se producen y venden en masa, lo que da como resultado costos generales controlables y una precisión estable. Esta categoría principal incluye las series FSG, FHG, FHD, FSD y FDS.
![Eje de entrada de estructura de brida sellada para accionamiento armónico]( "Eje de entrada de estructura de brida sellada para accionamiento armónico")

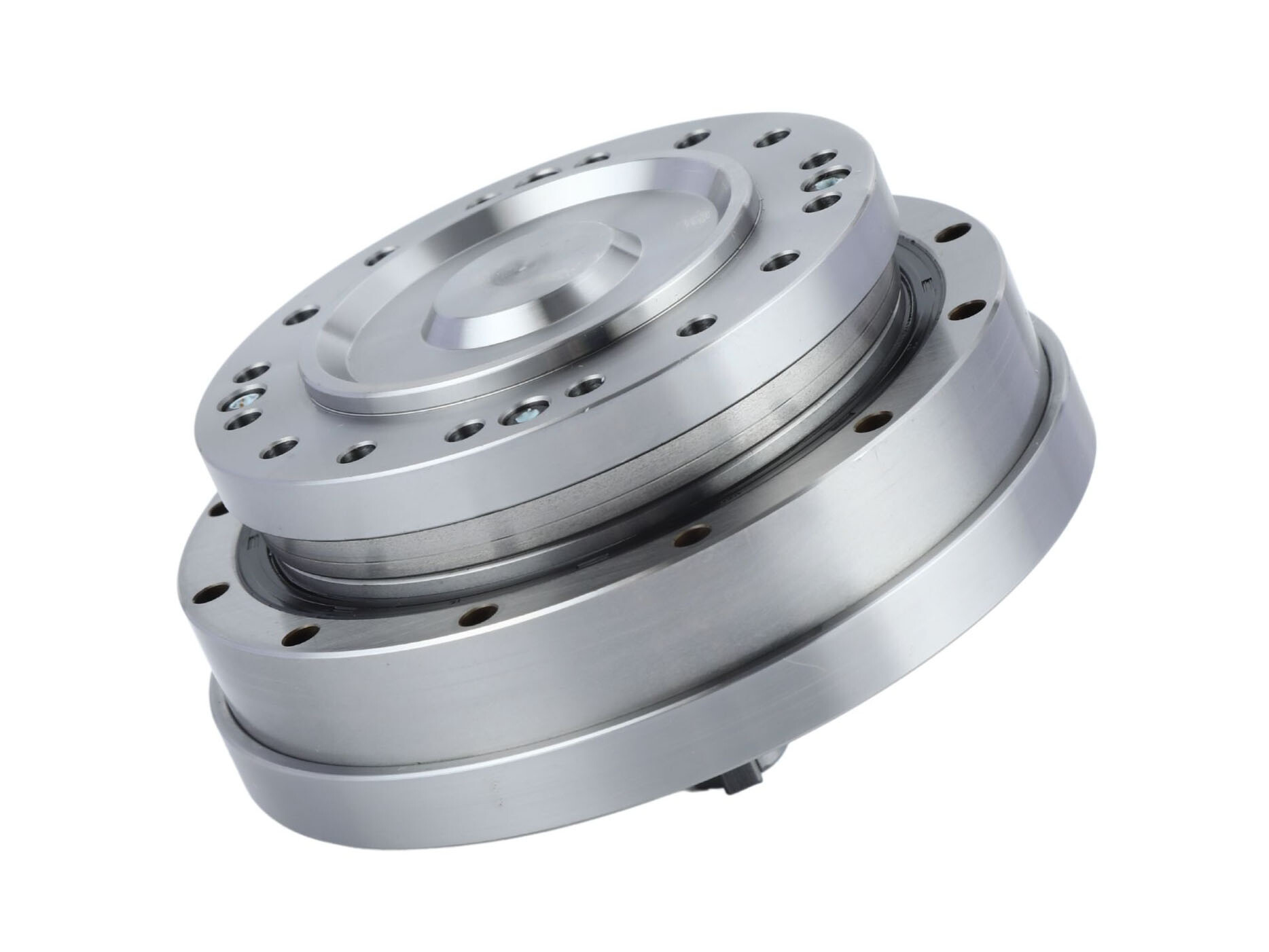

Eje de entrada de estructura de brida sellada para accionamiento armónicoLa serie FHG-IV de accionamiento armónico presenta una configuración de eje de entrada. Adopta una estructura de brida sellada integrada que combina los componentes del accionamiento armónico en una sola unidad, llena internamente con grasa lubricante especializada para simplificar la integración del equipo. Un cojinete de rodillos cruzados de alta rigidez (cojinete principal) está integrado dentro del conjunto. Normalmente se configura con salida de corona circular fija y flexspline o salida de flexspline fija y corona circular.Detalles![Transmisión armónica de estructura de eje hueco grande de fácil instalación]( "Transmisión armónica de estructura de eje hueco grande de fácil instalación")

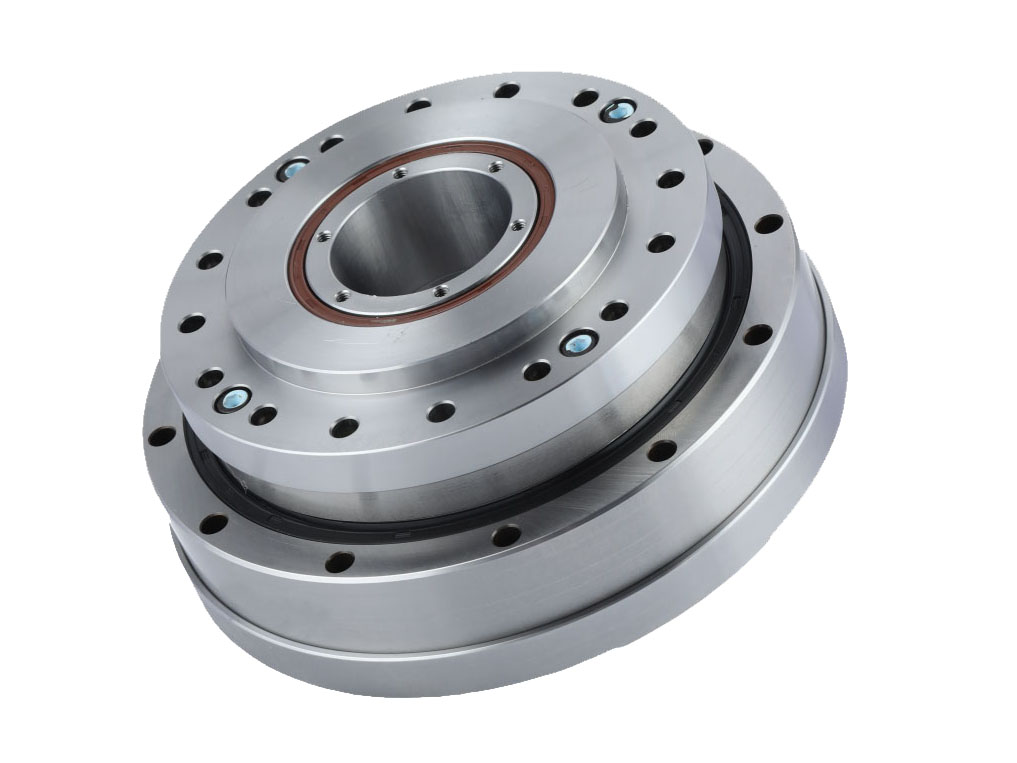

Transmisión armónica de estructura de eje hueco grande de fácil instalaciónLa serie FHG-III de transmisión armónica presenta una estructura de eje hueco grande. Adopta un diseño de brida sellada integrada que combina los componentes de la transmisión armónica en una sola unidad, prellenada con grasa lubricante especializada para simplificar el ensamblaje del equipo. Internamente, integra un cojinete de rodillos cruzados de alta rigidez (cojinete principal). Este sistema generalmente se configura con salida de corona circular fija y flexspline o salida de flexspline fija y corona circular.Detalles![Alta rigidez Alto par Alta precisión Accionamiento por onda de deformación]( "Alta rigidez Alto par Alta precisión Accionamiento por onda de deformación")
Alta rigidez Alto par Alta precisión Accionamiento por onda de deformaciónLa serie FHG-II de accionamiento por onda de deformación presenta una estructura de acoplamiento con rodamiento de rodillos cruzados para su generador de ondas, permitiendo el ajuste fino automático de la coaxialidad. El tamaño del orificio del árbol de levas se puede ajustar según el modelo de motor del cliente, con el eje de entrada encajando directamente en el orificio interior del generador de ondas y conectado mediante una chaveta plana. Incorpora un rodamiento de rodillos cruzados de alta rigidez integrado (rodamiento principal). Generalmente, se utiliza con el extremo de la rueda rígida fijo y la salida en el extremo de la rueda flexible, o con la rueda flexible fija y la salida en el extremo de la rueda rígida como método de conexión.Detalles![Caja de engranajes de onda de deformación con entrada y salida coaxial]( "Caja de engranajes de onda de deformación con entrada y salida coaxial")

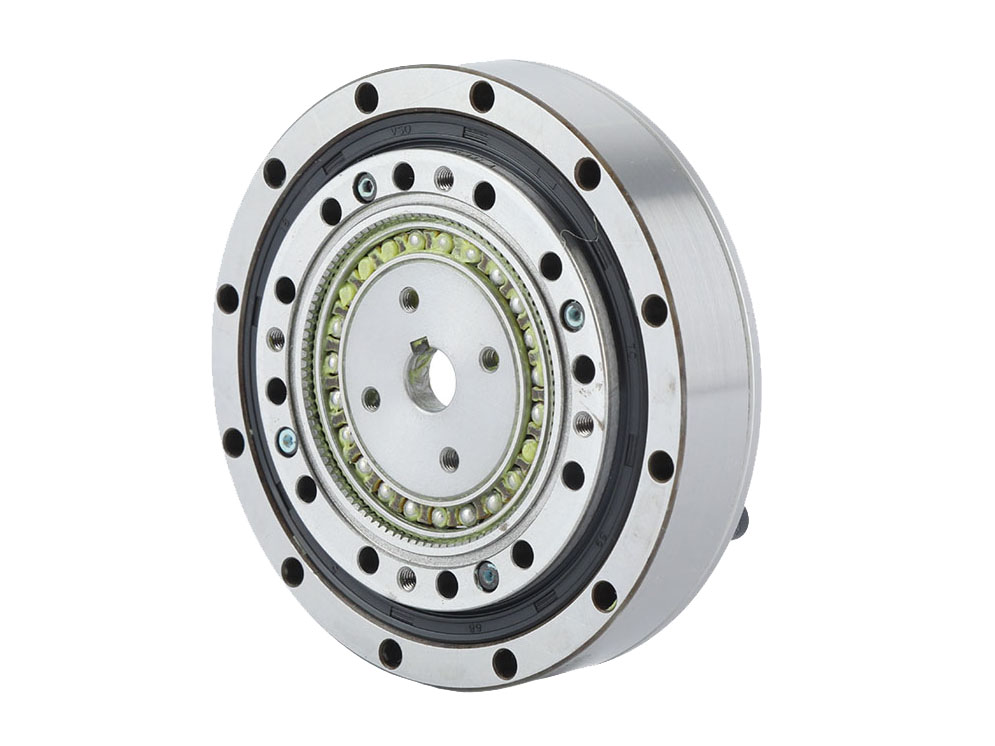

Caja de engranajes de onda de deformación con entrada y salida coaxialLa serie FHG-I de cajas de engranajes de onda de deformación presenta una estructura de leva integrada para su generador de ondas. El tamaño del orificio del eje de leva se puede ajustar según el modelo de motor del cliente, con el eje de entrada encajando directamente en el orificio interior del generador de ondas y conectado mediante una chaveta plana. Incorpora un rodamiento de rodillos cruzados de alta rigidez integrado (rodamiento principal). Generalmente, se utiliza con el extremo de la rueda rígida fijo y la salida en el extremo del flexspline, o con el flexspline fijo y la salida en el extremo de la rueda rígida como método de conexión.Detalles![Engranaje de Onda de Deformación de Fácil Instalación para Brazos de Robot y Mesas Giratorias Selladas]( "Engranaje de Onda de Deformación de Fácil Instalación para Brazos de Robot y Mesas Giratorias Selladas")
Engranaje de Onda de Deformación de Fácil Instalación para Brazos de Robot y Mesas Giratorias SelladasLa serie FSG-II de engranajes de onda de deformación utiliza un mecanismo de acoplamiento de corredera cruzada para su generador de ondas. Las dimensiones del orificio del árbol de levas se pueden personalizar para adaptarse a modelos de motores específicos. El eje de entrada se acopla directamente al orificio interior del generador de ondas mediante una conexión con chaveta. Esta configuración se implementa típicamente con la corona circular fija en la base y la corona flexible como extremo de salida.Detalles![Engranaje de Onda de Deformación de Fácil Instalación Admite Diseño Personalizado para Adaptarse a Modelos de Motor]( "Engranaje de Onda de Deformación de Fácil Instalación Admite Diseño Personalizado para Adaptarse a Modelos de Motor")
Engranaje de Onda de Deformación de Fácil Instalación Admite Diseño Personalizado para Adaptarse a Modelos de MotorLa serie FSG-I de engranaje de onda de deformación emplea un generador de ondas integrado tipo leva. Las dimensiones del orificio del eje de leva se pueden personalizar para adaptarse a modelos de motor específicos del cliente. El eje de entrada se conecta directamente con el orificio interior del generador de ondas mediante una conexión con chaveta. Este sistema generalmente se configura con la corona circular fija en la base y la corona flexible funcionando como el extremo de salida.Detalles![Reductor Armónico Ultra Delgado de Diseño Compacto en Forma de Sombrero y Ligero]( "Reductor Armónico Ultra Delgado de Diseño Compacto en Forma de Sombrero y Ligero")

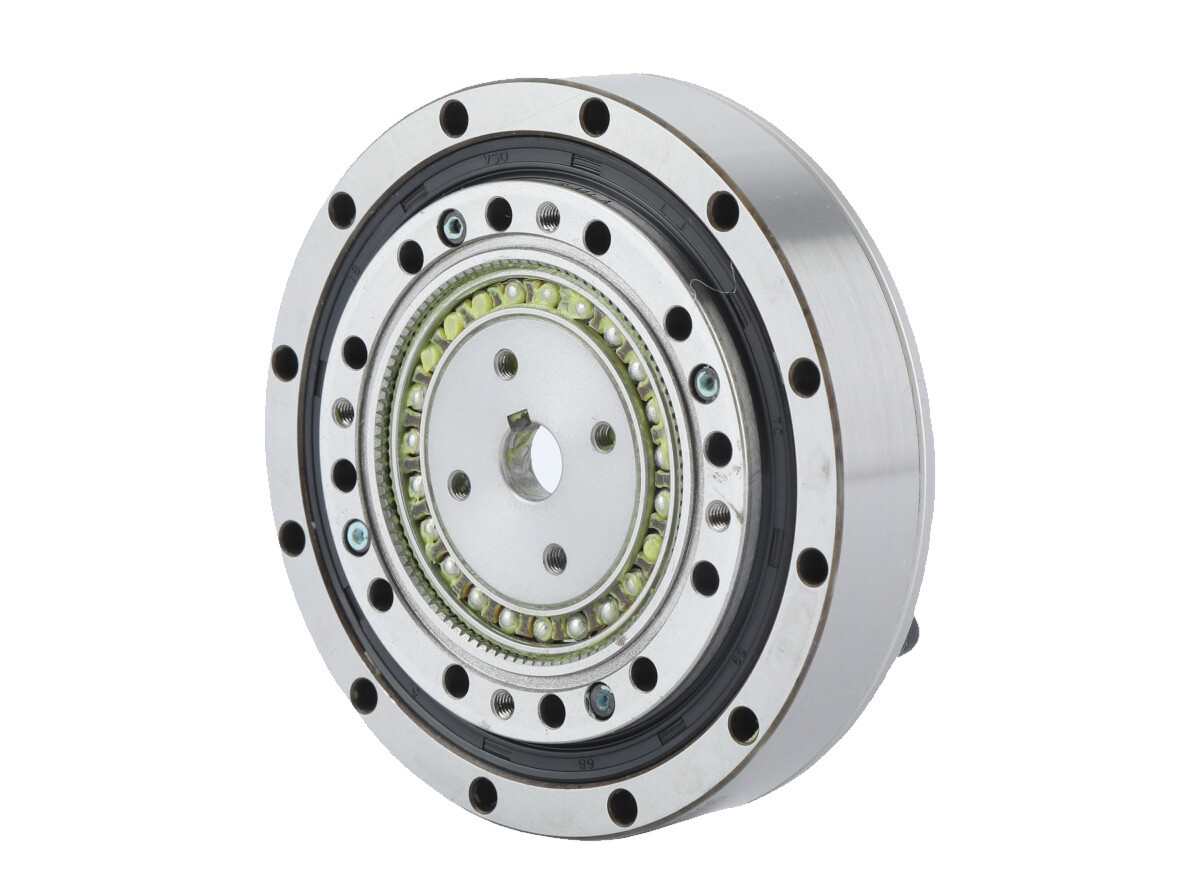

Reductor Armónico Ultra Delgado de Diseño Compacto en Forma de Sombrero y LigeroLa serie FHD de reductor armónico emplea un diseño ultra corto de corona flexible en forma de sombrero, diseñado para aplicaciones que exigen extrema compacidad y rendimiento ligero. El tipo combinado FHD persigue el diseño de perfil plano definitivo. En comparación con la serie FHG, su longitud axial se reduce aproximadamente en un 50%. Equipado con rodamientos de rodillos cruzados de alta rigidez en el lado de salida, es ideal para aplicaciones que requieren diseños con espacio limitado.Detalles![Engranaje armónico tipo copa compacto para aeroespacial, robótica, paneles LCD y equipos semiconductores]( "Engranaje armónico tipo copa compacto para aeroespacial, robótica, paneles LCD y equipos semiconductores")

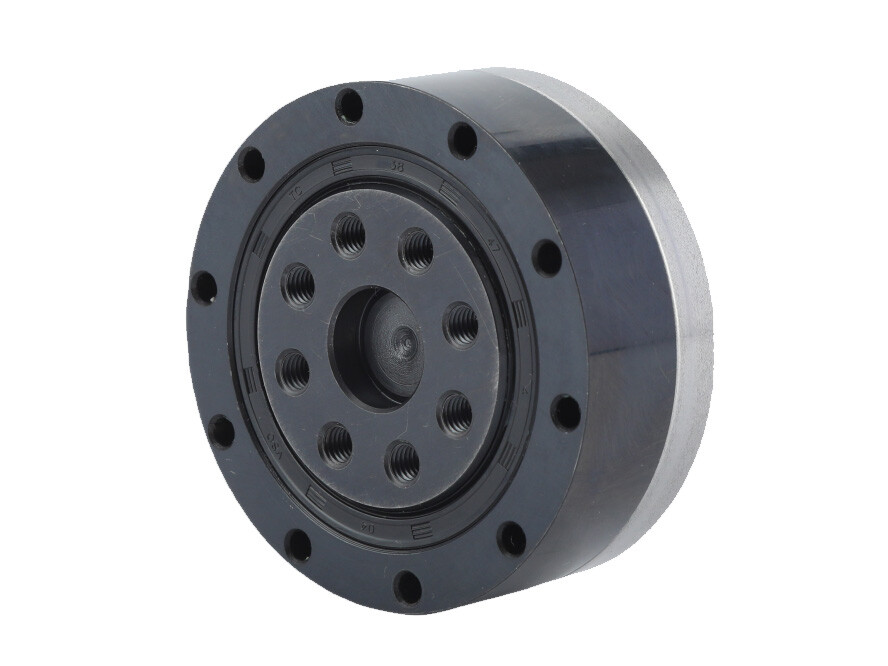

Engranaje armónico tipo copa compacto para aeroespacial, robótica, paneles LCD y equipos semiconductoresLa serie FSD de engranajes armónicos adopta un diseño estructural de copa ultracorta con flexión de onda, logrando una longitud axial aproximadamente 50% más corta en comparación con la serie FSG. Está específicamente diseñada para aplicaciones que requieren extrema compacidad y reducción de peso.
En los últimos años, campos emergentes como los robots humanoides, los sistemas aeroespaciales, junto con los equipos de fabricación de paneles LCD y semiconductores, han estado buscando soluciones ultra delgadas bajo las estrictas limitaciones espaciales de los sistemas de línea de producción.
Basándose en las características ligeras y compactas de las transmisiones de engranajes armónicos, la serie FSD satisface las demandas del mercado al conservar el rendimiento probado de los productos tradicionales mientras implementa audaces innovaciones estructurales.Detalles![FDS Diseño Ultra Compacto de Engranaje Armónico con Alto Par]( "FDS Diseño Ultra Compacto de Engranaje Armónico con Alto Par")

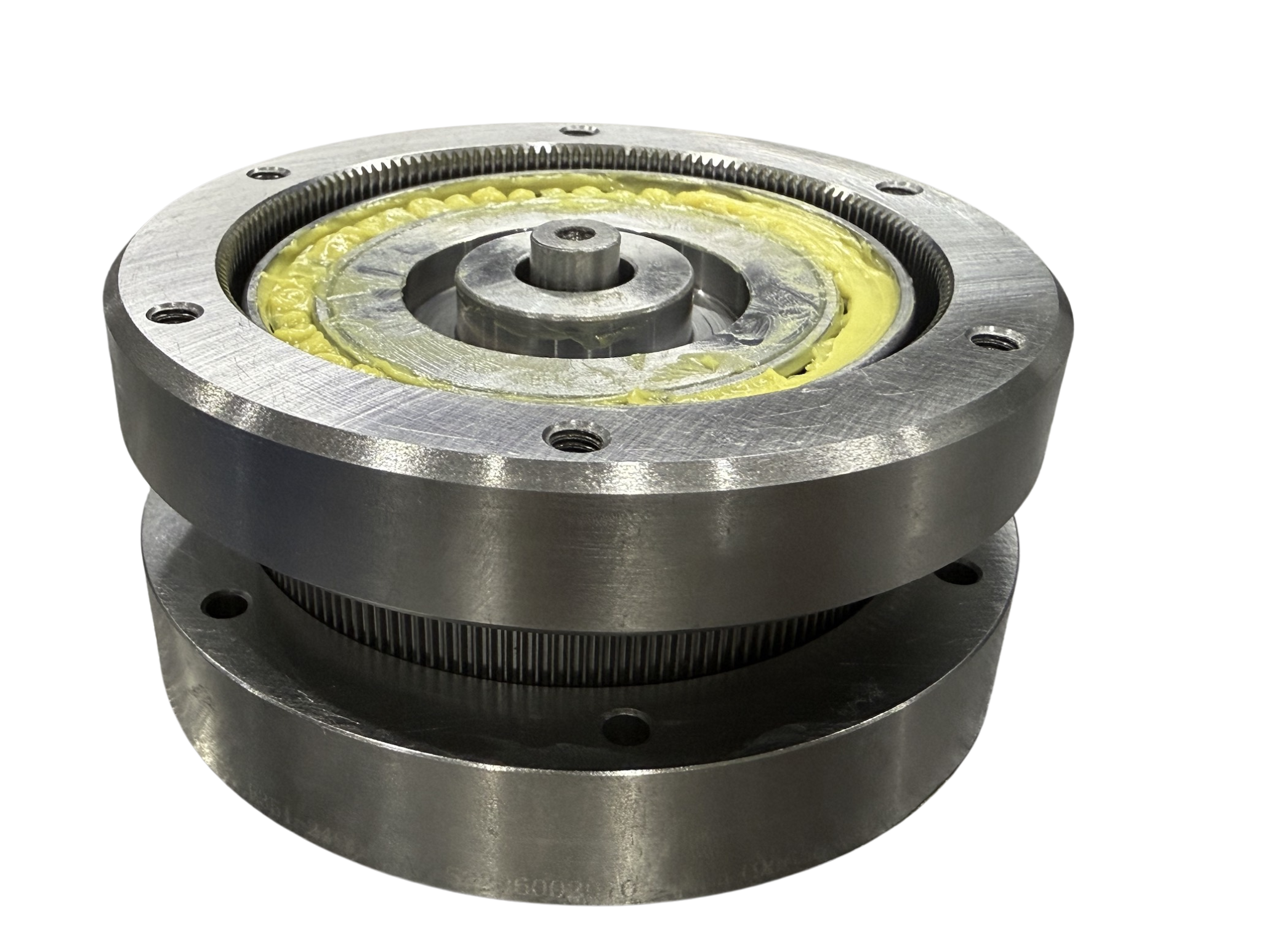

FDS Diseño Ultra Compacto de Engranaje Armónico con Alto ParLa serie de engranaje diferencial FDS se divide en tipo combinado y tipo componente. El tipo combinado tiene como objetivo integrar el mecanismo diferencial en una sola unidad para facilitar el ensamblaje en equipos, y su carcasa permite el montaje directo de engranajes de transmisión, poleas, etc. El tipo componente busca un diseño plano y delgado, permitiendo a los clientes diseñar su propia carcasa de encapsulado y optimizar el espacio del dispositivo según sus requisitos estructurales.
Utilizando el principio de funcionamiento único de Harmonic Drive, es un dispositivo diferencial ultracompacto capaz de realizar ajustes finos de fase y sincronización durante la operación.
El tipo combinado de la serie FDS comparte los mismos cuatro componentes principales que el tipo componente tipo panqueque, excepto que el tipo combinado incluye bridas de sellado delanteras y traseras adicionales y rodamientos de soporte. La serie FDS opera bajo el mismo principio de funcionamiento que la serie FSG tipo taza. La forma del flexspline tipo panqueque es idéntica a la sección transversal de la base del flexspline tipo taza, y los rodamientos del generador de ondas están dispuestos en dos filas, con el ancho del diente del spline circular y del flexspline aumentado para manejar mayor capacidad de par. Además, el tipo panqueque incorpora un spline circular adicional con el mismo número de dientes que el flexspline para la conexión al eje de salida.Detalles
Accionamiento armónico de onda de deformación con brida
Los reductores armónicos estándar son la categoría más utilizada y de aplicación más amplia entre todos los tipos de reductores armónicos. Los productos estándar se producen y venden en masa, lo que da como resultado costos generales controlables y una precisión estable. Esta categoría principal incluye las series FSG, FHG, FHD, FSD y FDS.

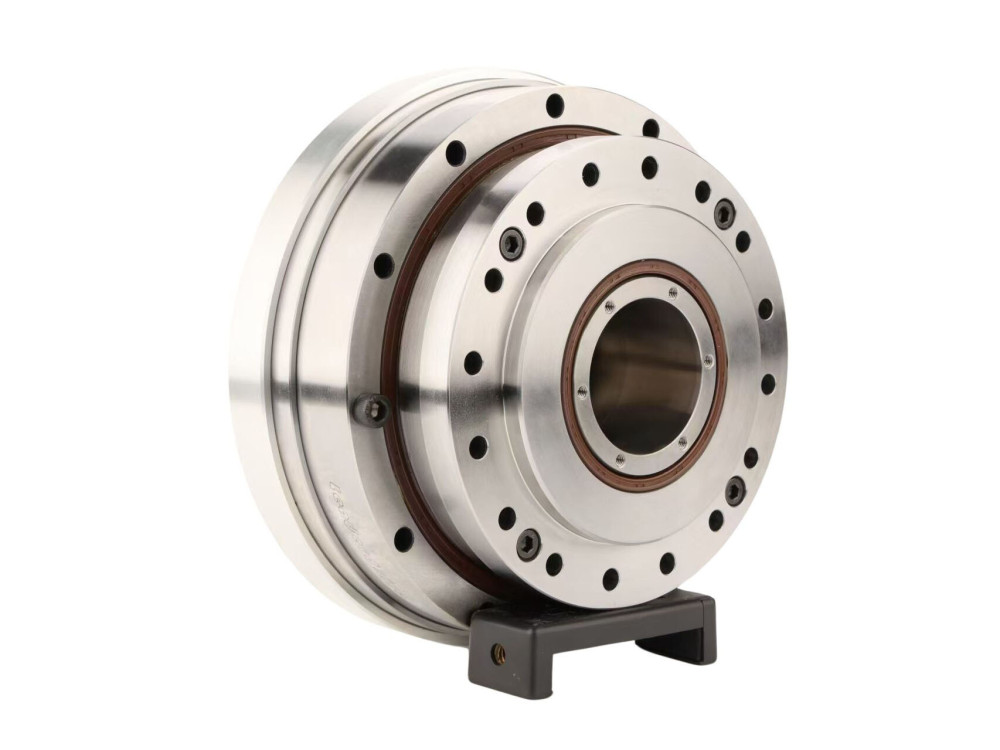

![Reductor armónico de brida de eje de motor de alta rigidez]( "Reductor armónico de brida de eje de motor de alta rigidez")
Reductor armónico de brida de eje de motor de alta rigidezLa serie LHSG-RDP de reductores armónicos se desarrolla en la plataforma FHG-I de alta rigidez para adaptarse a clientes que requieren integración directa del motor. Incorpora orificios de conexión del eje del motor premecanizados y bridas de montaje del motor, con la unidad de engranajes sellada de fábrica con grasa lubricante especializada. Esta serie generalmente adopta un extremo de flexspline fijo y un extremo de spline circular de salida acoplado directamente al motor durante el funcionamiento. Ofrece una excepcional conveniencia para aplicaciones que requieren tanto conexión directa del motor como mayor rigidez del accionamiento armónico: los clientes pueden lograr usabilidad inmediata simplemente alineando el eje del motor y apretando los sujetadores después de la compra. Este diseño optimiza la eficiencia de instalación mientras mantiene la robustez estructural para escenarios de accionamiento directo de alta rigidez.Detalles![Engranaje armónico de reducción con brida de conexión directa al motor]( "Engranaje armónico de reducción con brida de conexión directa al motor")

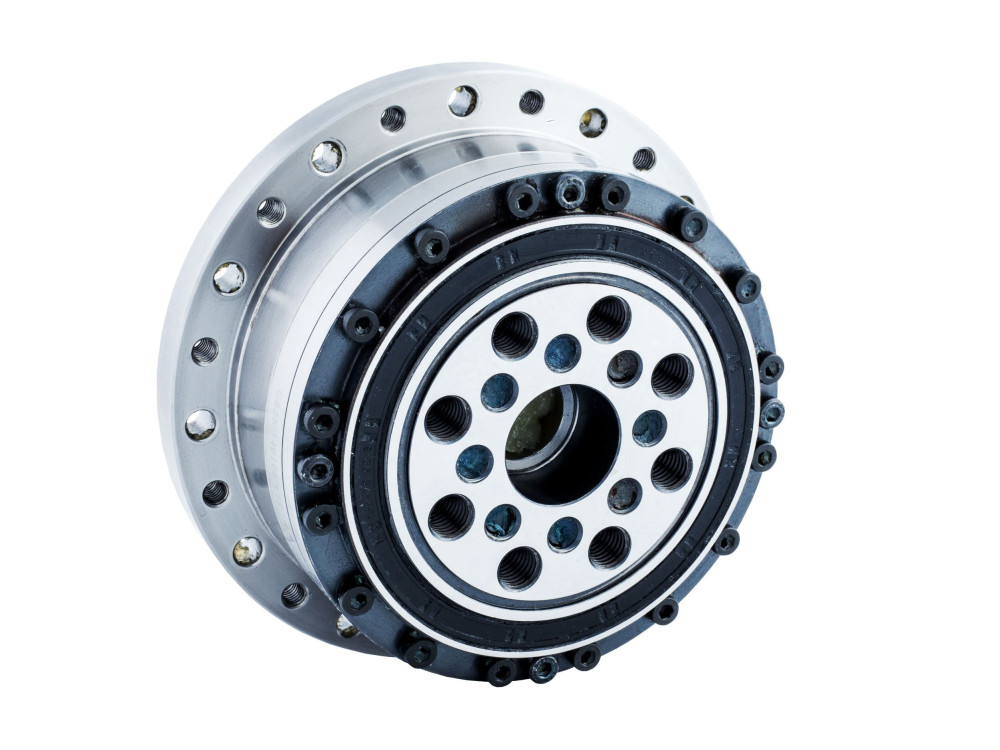

Engranaje armónico de reducción con brida de conexión directa al motorLa serie de engranajes armónicos de reducción LCSG-RDB está diseñada en la plataforma FSG-I para facilitar la conexión directa al motor para los clientes. Cuenta con orificios de conexión del eje del motor y bridas de montaje del motor prediseñados, con el reductor de engranaje sellado internamente con grasa lubricante especial en fábrica. Esta serie generalmente emplea un extremo de corona circular fija y un extremo de corona flexible de salida acoplado directamente al motor durante el funcionamiento. Proporciona una excepcional comodidad para aplicaciones que requieren conexión directa al motor y bridas de sellado personalizadas: los clientes simplemente pueden asegurar la conexión del motor con tornillos para su uso inmediato después de la adquisición. Este diseño simplifica la integración manteniendo la integridad del sellado para usuarios con requisitos de accionamiento directo.Detalles
Caja de engranajes de accionamiento armónico grande
Los accionamientos armónicos extragrandes están diseñados y fabricados para clientes con requisitos especiales de par y tamaño dentro de la serie de reductores armónicos. Estos reductores armónicos ofrecen mayor par, mayor rigidez y una capacidad de carga más alta. Esta serie incluye:
Modelos de flexspline tipo copa de alto par: FCG-45-AJ, FCG-50-AJ, FCG-58-AJ, FCG-65-AJ;
Modelos de flexspline tipo sombrero de alto par: FHG-45-SJ, FHG-50-SJ, FHG-58-SJ, FHG-65-SJ;
Modelos de flexspline tipo sombrero de alto par con estructuras selladas de gran eje hueco: FHG-45-AH, FHG-50-AH, FHG-58-AH, FHG-65-AH.

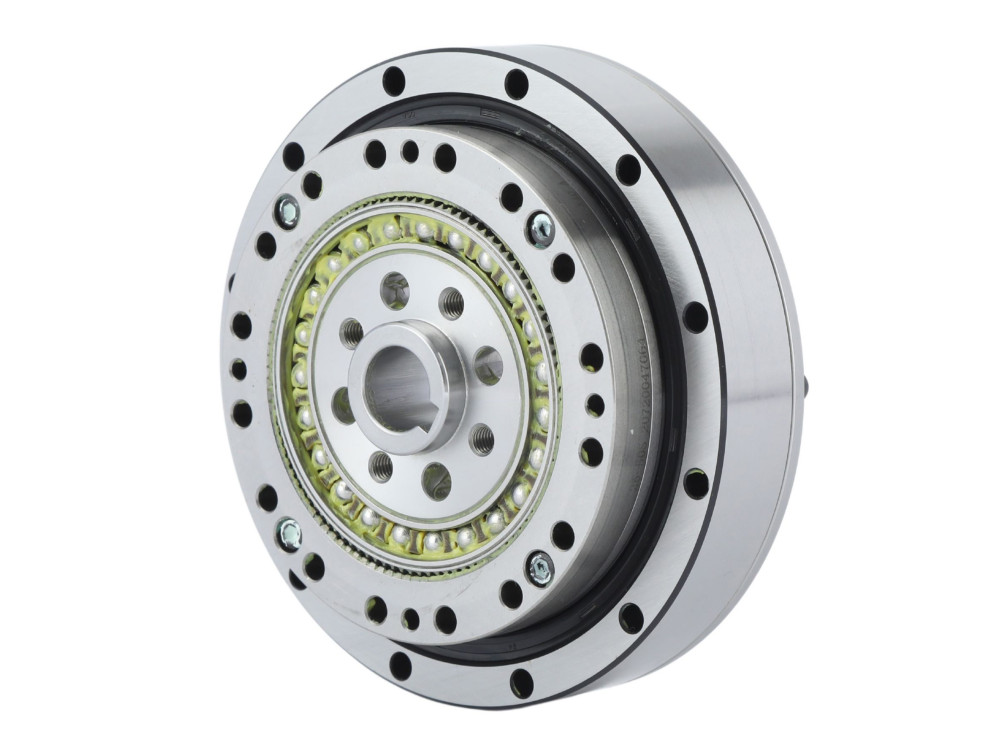

![Diseño Compacto Caja de Engranajes de Onda de Deformación de Alto Par y Carga Pesada]( "Diseño Compacto Caja de Engranajes de Onda de Deformación de Alto Par y Carga Pesada")
Diseño Compacto Caja de Engranajes de Onda de Deformación de Alto Par y Carga PesadaLa serie FHG-SJ de cajas de engranajes de onda de deformación está diseñada para aplicaciones de alto par y carga pesada, con dimensiones axiales compactas en comparación con los reductores convencionales. Incorpora un flexspline tipo sombrero de copa y un generador de ondas de leva integrado, donde el orificio del eje de leva es personalizable para adaptarse a modelos específicos de motores. El eje de entrada se conecta directamente al orificio interior del generador de ondas mediante una conexión de chavetero. Esta serie generalmente emplea una configuración de extremo de flexspline fijo y extremo de engranaje circular de salida.Detalles![Reductor Armónico de Eje Hueco Grande de Estilo Sombrero con Alto Par]( "Reductor Armónico de Eje Hueco Grande de Estilo Sombrero con Alto Par")

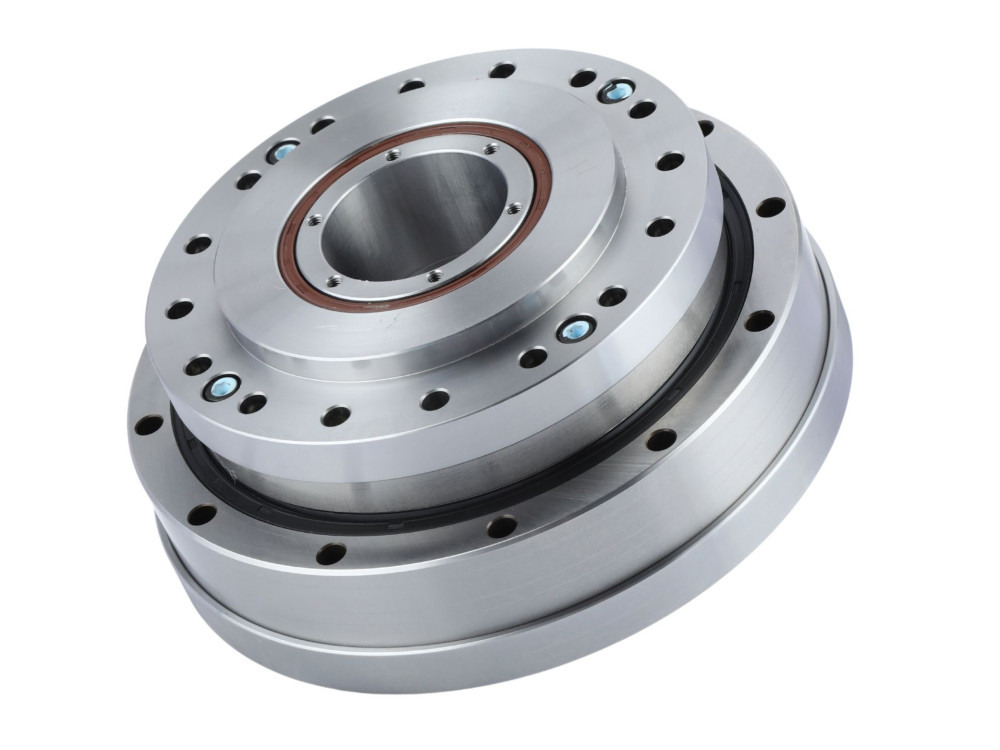

Reductor Armónico de Eje Hueco Grande de Estilo Sombrero con Alto ParLa serie FHG-AH de reductores armónicos está diseñada para aplicaciones de alto par, eje hueco grande y cargas pesadas. Con un flexspline de estilo sombrero y un generador de ondas con estructura de eje hueco sobredimensionado, esta serie permite el paso sin esfuerzo de cables, husillos y rutas ópticas a través de su cavidad central, resolviendo eficazmente los desafíos asociados con el paso de componentes grandes. Ofrece una solución optimizada para estos requisitos. La serie suele emplear conexiones de polea sincrónica o estructuras de engranaje de eje hueco grande para la integración de entrada.Detalles![Engranaje de Onda de Deformación de Tipo Copa para Alto Par y Carga Pesada]( "Engranaje de Onda de Deformación de Tipo Copa para Alto Par y Carga Pesada")

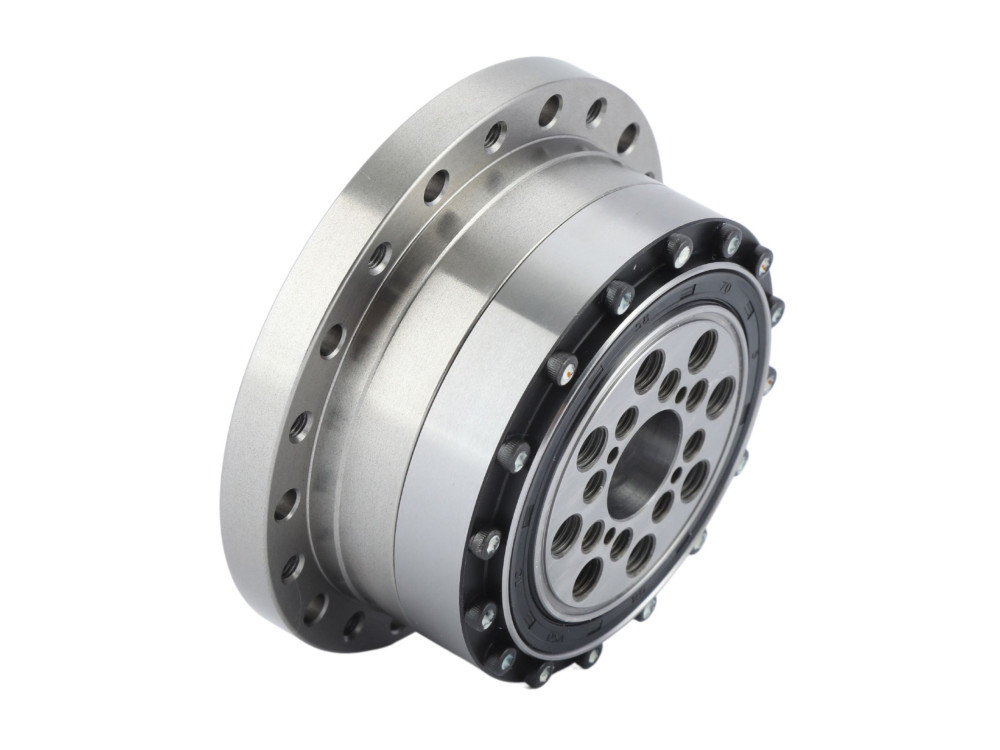

Engranaje de Onda de Deformación de Tipo Copa para Alto Par y Carga PesadaLa serie FCG-AJ de engranajes de onda de deformación está diseñada para aplicaciones de alto par y carga pesada. Adopta un flexspline de tipo copa y un generador de ondas de leva integrado, donde el orificio del eje de leva se puede personalizar para adaptarse a modelos específicos de motores. El eje de entrada se conecta directamente con el orificio interno del generador de ondas mediante una conexión de chavetero. Esta serie generalmente emplea una configuración de extremo de spline circular fijo y extremo de flexspline de salida.Detalles
Engranaje de accionamiento armónico mini
La serie de accionamientos armónicos micro está diseñada y fabricada para clientes con requisitos especiales de tamaño compacto y peso ligero dentro de la familia de reductores de accionamiento armónico. Estos reductores presentan dimensiones más pequeñas, menor peso y alta precisión. Esta serie incluye la serie CSF-mini con estructuras flexspline tipo copa y la serie SHD-mini con estructuras flexspline tipo sombrero. La serie CSF-mini ofrece múltiples configuraciones de entrada/salida, como entrada por eje, entrada por orificio, salida por eje y salida por brida. Actualmente, estos productos se producen y venden en masa con una precisión estable y fiable.
![Armónica de Dimensiones Axiales Compactas con Estilo Sombrero de Copa]( "Armónica de Dimensiones Axiales Compactas con Estilo Sombrero de Copa")
Armónica de Dimensiones Axiales Compactas con Estilo Sombrero de CopaLa serie SHD-mini de armónicos está diseñada para aplicaciones con requisitos de volumen y peso reducidos, caracterizada por dimensiones axiales compactas y un flexspline estilo sombrero de copa. Esta serie suministra exclusivamente productos modulares preensamblados para uso inmediato. El cojinete principal emplea cojinetes de bolas compactos de cuatro puntos de contacto para soportar directamente cargas externas. Las dimensiones del agujero del eje en esta serie pueden personalizarse para adaptarse a tamaños específicos de ejes de motores. Seleccione el modelo de motor más adecuado según los requisitos de su diseño mecánico.Detalles![Diseño compacto tipo taza, accionamiento armónico miniatura ligero]( "Diseño compacto tipo taza, accionamiento armónico miniatura ligero")
Diseño compacto tipo taza, accionamiento armónico miniatura ligeroLa serie CSF-mini de accionamiento armónico miniatura está desarrollada para aplicaciones con requisitos especializados de volumen y peso, utilizando un flexspline de estilo taza. Esta serie ofrece exclusivamente productos modulares preensamblados para uso inmediato. El cojinete principal emplea rodamientos de bolas compactos de cuatro puntos de contacto para soportar directamente cargas externas. La serie CSF-mini incluye dos tipos: el tipo montaje en motor (2XH) y el tipo entrada por eje (1U) que admite formas de entrada como correas, engranajes y acoplamientos. Seleccione el modelo más adecuado según los requisitos de su diseño mecánico.Detalles
¿Qué es un reductor de accionamiento armónico?
Estructura de un reductor de accionamiento armónico
Un reductor de accionamiento armónico consta de tres componentes principales:
Corona circular:
Un engranaje interno rígido con dos dientes más que el flexspline (por ejemplo, 102 dientes frente a 100 dientes). El perfil del diente suele ser involuta o de doble arco circular.
Flexspline:
Un componente metálico de pared delgada con forma de copa y dientes externos. Es elásticamente deformable y capaz de soportar deformaciones cíclicas repetidas.
Generador de onda:
Una leva elíptica o poligonal combinada con un rodamiento flexible, que impulsa al flexspline a deformarse periódicamente.
Principio de funcionamiento
Cuando el generador de onda gira, obliga al flexspline a deformarse de una forma circular a una forma elíptica. En los extremos del eje mayor, los dientes del flexspline engranan completamente con los de la corona circular, mientras que en los extremos del eje menor, los dientes se desengranan.
A medida que el generador de onda continúa girando, las zonas de engrane entre el flexspline y la corona circular se desplazan continuamente, creando un efecto de “transmisión por diferencia de dientes”. Esto da como resultado una reducción de la velocidad de salida.
Gracias a este mecanismo único, un reductor de accionamiento armónico puede lograr una alta relación de reducción de una sola etapa de 1/30 a 1/320, manteniendo al mismo tiempo una precisión de transmisión extremadamente alta (normalmente inferior a 1 minuto de arco de error).
Introducción al reductor de accionamiento armónico HONPINE
Este video ofrece una breve visión general de las categorías de productos de reductores de accionamiento armónico HONPINE. Para obtener más orientación sobre la selección, póngase en contacto con nosotros para obtener el catálogo de productos más completo.
Ventajas del reductor de accionamiento armónico
Los reductores armónicos se utilizan ampliamente en industrias como la robótica, los equipos CNC, los equipos médicos, la automatización industrial y los equipos de semiconductores debido a sus ventajas, como alta precisión, baja holgura y diseño compacto. Esta sección explica en detalle las ventajas de los reductores armónicos.
Alta precisión & holgura cero
Los reductores de accionamiento armónico ofrecen una precisión de posicionamiento excepcional gracias a su diseño de holgura casi nula. El exclusivo engrane elástico entre el flexspline y la corona circular elimina el juego mecánico, garantizando un control preciso del movimiento y una excelente repetibilidad. Esto los hace ideales para aplicaciones de alta precisión como robótica, mesas rotativas CNC y equipos de semiconductores.
Alta densidad de par
Los reductores de accionamiento armónico proporcionan una salida de par sobresaliente en relación con su tamaño. El mecanismo de engrane de múltiples dientes distribuye la carga entre varios dientes simultáneamente, lo que permite una alta transmisión de par en un formato compacto. Esto se traduce en una mayor eficiencia y los hace adecuados para aplicaciones que requieren alto par en un espacio de instalación limitado.
Diseño compacto & ligero
Con una alta relación de reducción lograda en una sola etapa, los reductores de accionamiento armónico ofrecen una solución significativamente más compacta y ligera en comparación con los sistemas de engranajes convencionales. Su diseño que ahorra espacio permite una integración más sencilla en maquinaria compacta y articulaciones robóticas, reduciendo el tamaño total del sistema y manteniendo un alto rendimiento.
Larga vida útil
Diseñados para ofrecer durabilidad y fiabilidad, los reductores de accionamiento armónico cuentan con una geometría de dientes optimizada y materiales de alta calidad que garantizan una larga vida operativa. Las características de transmisión suave y desgaste reducido minimizan los requisitos de mantenimiento, permitiendo un rendimiento constante durante largos periodos, incluso en condiciones de funcionamiento exigentes.
Preguntas frecuentes sobre reductores de engranajes armónicos
Las revisiones periódicas de lubricación, la supervisión de la temperatura, el control de la carga, y la inspección de vibraciones/ruido garantizan una larga vida útil.
Evalúe siempre tanto el par nominal como el par máximo.
El par nominal determina si un reductor armónico puede funcionar de manera continua en condiciones normales de trabajo, mientras que el par máximo determina su capacidad para soportar aceleraciones, paradas de emergencia y cargas de impacto.
Para articulaciones robóticas de alta inercia o equipos de automatización, generalmente se recomienda un factor de seguridad de 2.0 o superior.
Tenga en cuenta que el par máximo está destinado solo a sobrecargas de corta duración. Operar una caja de engranajes armónica de manera continua con el par máximo reducirá significativamente su vida útil.
Diseño ligero, mayor precisión, resistencia a la fatiga mejorada, y mejor densidad de par para robótica humanoide y fabricación inteligente.
Evite seleccionar una relación de reducción excesivamente baja y nunca exceda la velocidad de entrada nominal.
Las relaciones de reducción más bajas de los accionamientos armónicos generalmente proporcionan una menor rigidez torsional y un juego ligeramente mayor, lo que las hace menos adecuadas para aplicaciones de posicionamiento de alta precisión.
Para equipos láser, automatización de precisión, robots colaborativos y reductores de engranajes de accionamiento armónico para robots, a menudo se prefieren relaciones de reducción estándar como 80:1, 100:1 y 120:1 porque ofrecen un excelente equilibrio entre rigidez y precisión de posicionamiento.
Además, asegúrese siempre de que la velocidad del servomotor se mantenga dentro de la velocidad de entrada permitida por la caja de engranajes. Una velocidad excesiva aumenta la generación de calor, acelera el desgaste y acorta la vida útil del accionamiento de engranajes armónicos.
En la mayoría de los casos, el problema es una rigidez torsional insuficiente, no un par insuficiente.
Cada mecanismo de reducción por engranaje armónico experimenta una pequeña cantidad de deformación elástica durante el funcionamiento.
Bajo condiciones de inversión rápida o arranques y paradas frecuentes, una rigidez torsional insuficiente puede causar vibración, deriva de posicionamiento y rebote.
Para sistemas de posicionamiento de precisión, elija cajas de engranajes armónicos de alta rigidez con un juego mínimo y un bajo error de transmisión para garantizar una repetibilidad estable.
Una instalación incorrecta puede acortar la vida útil de cualquier reductor armónico.
Incluso los engranajes de transmisión armónica de la más alta calidad no pueden compensar una instalación deficiente.
Un reductor de engranajes armónicos requiere una excelente alineación entre el servomotor, la caja de engranajes y la carga. Una mala concentricidad genera momentos de flexión que sobrecargan continuamente la galga flexible y los rodamientos, lo que da como resultado:
Calor excesivo
Ruido anormal
Desgaste prematuro
Vida útil reducida
Para aplicaciones de gran voladizo, se recomienda soporte auxiliar de rodamientos. Según los requisitos de instalación, elija la configuración adecuada de eje hueco, brida o eje macizo.
Priorice el sellado, la lubricación y la vida útil.
Las aplicaciones que implican polvo, cargas de choque, altas temperaturas, soldadura o entornos de corte por láser someten a los reductores armónicos a un esfuerzo adicional.
Evite seleccionar productos basándose únicamente en las especificaciones mínimas.
En su lugar, elija:
Versiones selladas
Lubricantes especializados
Programas de mantenimiento periódicos
Sustitución periódica de la grasa
Estas medidas ayudan a evitar la contaminación, reducir el desgaste y maximizar la vida útil de su caja de engranajes de transmisión armónica.
Si está buscando un proveedor fiable de reductores armónicos o un proveedor de reductores armónicos en China, asegúrese de evaluar la tecnología de sellado, los sistemas de lubricación y la durabilidad a largo plazo, no solo las especificaciones del catálogo.
Evite estos seis errores de ingeniería comunes.
La mayoría de las fallas de los reductores pueden prevenirse evitando los siguientes errores:
Ignorar la inercia dinámica y considerar solo la carga estática
Comprobar el par nominal pasando por alto el par máximo
Ignorar la rigidez torsional en aplicaciones de alta precisión
Utilizar un factor de seguridad insuficiente bajo cargas de impacto
Una mala alineación entre el motor, el reductor y el equipo accionado
Elegir una relación de reducción del accionamiento armónico más baja solo para reducir costos
Al evitar estos errores comunes, los ingenieros pueden eliminar la mayoría de los problemas en campo, incluida la vibración anormal, la vibración, la baja precisión de posicionamiento y la falla prematura del reductor.
Como fábrica profesional de reductores armónicos y fábrica de reductores de accionamiento armónico, Honpine se especializa en el desarrollo y la fabricación de reductores de engranajes armónicos de alto rendimiento para robots, automatización industrial, equipos semiconductores, dispositivos médicos y sistemas de movimiento de precisión.
Ya sea que necesite un reductor armónico estándar en venta, un engranaje de reducción armónica personalizado o soporte de ingeniería para seleccionar la caja de engranajes de accionamiento armónico óptima, nuestro equipo experimentado está listo para ayudarle.
Póngase en contacto con Honpine hoy mismo para obtener más información sobre nuestras cajas de engranajes armónicas de precisión, engranajes de accionamiento armónico y soluciones completas de control de movimiento para robótica y automatización industrial.
El harmonic drive también se conoce como caja de engranajes armónica, reductor armónico o caja de engranajes de onda de deformación. Estos diferentes nombres se originan en su principio de funcionamiento único y en su denominación original cuando la tecnología fue inventada por primera vez.
En pocas palabras, “onda de deformación” describe el principio físico, mientras que “harmonic drive” es el nombre comercial más ampliamente reconocido.
Origen del término “Onda de Deformación”
El núcleo de un harmonic drive es un componente elástico de pared delgada llamado flexspline. Durante el funcionamiento, es deformado por un componente elíptico conocido como generador de onda.
Esta deformación crea una “deformación” periódica, que se refiere a la deformación elástica del material bajo tensión. Esta deformación es el mecanismo fundamental mediante el cual se transmite la potencia.
A medida que el generador de onda gira, la región de deformación se propaga continuamente a lo largo del flexspline en un movimiento suave, similar a una onda—parecido a las ondulaciones que se desplazan sobre el agua—impulsando así el engrane de los engranajes y produciendo movimiento.
Origen del término
El número de modelo de un reductor armónico contiene información sobre la serie, el tamaño, la relación de reducción, el tipo de montaje y la estructura.
Ejemplo: LHSG-40-121-C-III
LHSG — Serie estándar cilíndrica de reductor armónico de alto par
40 — Tamaño de bastidor (aproximadamente 4-inch de diámetro primitivo)
121 — Relación de reducción de 121:1
C — Código de configuración de montaje
III — Estructura hueca con orificio pasante central para el tendido de cables
Las reglas exactas de denominación pueden variar según el fabricante. Consulte siempre el catálogo oficial del producto antes de seleccionar un reductor armónico.
No. Los sistemas de nomenclatura de los reductores armónicos no son universales.
Diferentes fabricantes, como Harmonic Drive Systems, Leaderdrive y otros fabricantes de reductores de precisión, pueden utilizar una lógica de nomenclatura similar, pero el significado de cada letra y número puede ser diferente.
Para una selección precisa, los ingenieros siempre deben consultar las especificaciones de producto y los catálogos del fabricante correspondiente.
Sí. HONPINE es un fabricante profesional de reductores armónicos. Le invitamos a ponerse en contacto con nosotros para programar una visita a la fábrica.
Contáctenos:
WhatsApp: +86 189 9432 9920
Email: sales@honpine.com
Los precios se proporcionan de forma individual según el modelo específico y la cantidad requerida.
Contáctenos:
WhatsApp: +86 189 9432 9920
Correo electrónico: sales@honpine.com
Comprender las especificaciones de par es importante al seleccionar un reductor armónico para articulaciones de robots y equipos de automatización.
Par nominal
El par continuo bajo el cual el reductor armónico puede operar a la velocidad de entrada especificada (por ejemplo, 2000 rpm).
Par pico de arranque/parada
El par admisible a corto plazo durante la aceleración, la desaceleración, el arranque o la parada.
Par de carga promedio máximo
El par promedio máximo admisible bajo condiciones de funcionamiento variables. Superar este valor puede causar sobrecalentamiento, degradación del lubricante y desgaste acelerado.
Par instantáneo máximo
El par máximo de corta duración causado por cargas de impacto externas. Se utiliza principalmente para la verificación de seguridad.
Necesitamos confirmar el modelo exacto y la cantidad según los requisitos de su aplicación, y luego verificar la disponibilidad de inventario.
Contáctenos:
WhatsApp: +86 189 9432 9920
Correo electrónico: sales@honpine.com
Velocidad máxima de entrada
La velocidad de entrada más alta que el reductor armónico puede soportar durante un período corto.
Velocidad media de entrada
La velocidad media ponderada equivalente bajo funcionamiento a velocidad variable.
Ambos valores deben permanecer dentro de los límites especificados. Una velocidad excesiva puede causar un aumento de la temperatura, deterioro del lubricante y desgaste mecánico.
La selección de un reductor armónico suele incluir cuatro pasos clave:
1. Correspondencia de velocidad
Haga coincidir la velocidad del motor con la velocidad de salida requerida.
2. Correspondencia de par
Asegúrese de que el par de carga máximo sea inferior al par pico admisible.
3. Correspondencia de inercia
Compruebe la relación de inercia de carga reflejada para asegurarse de que esté dentro del rango recomendado.
4. Correspondencia de rigidez
Verifique la rigidez a la inclinación y la rigidez bajo condiciones de carga descentrada o desigual.
Una selección correcta ayuda a mejorar el rendimiento y la vida útil de las cajas reductoras armónicas en aplicaciones robóticas y de automatización.
Diferentes aplicaciones requieren diferentes estructuras de reductores armónicos:
Aplicaciones estándar:
Elija la serie de tipo copa o cilíndrica estándar, como LCS/LHS.
Aplicaciones de servicio pesado:
Seleccione modelos de alto par con la designación "G".
Requisitos de enrutamiento de cables:
Elija modelos de estructura hueca (III).
Aplicaciones con espacio limitado:
Seleccione modelos de longitud corta o ligeros, como la serie CL.
Técnicamente, sí. Sin embargo, las diferentes articulaciones del robot tienen diferentes requisitos.
Para las articulaciones de la base y el hombro (J1/J2), generalmente se recomiendan los reductores RV porque proporcionan:
Mayor rigidez
Mejor resistencia al impacto
Mayor capacidad de carga
Para las articulaciones de la muñeca (J4–J6), los reductores armónicos son más adecuados debido a:
Tamaño compacto
Alta precisión
Bajo peso
Alta relación de reducción
Una solución híbrida que utiliza reductores RV y reductores armónicos es común en los robots industriales.
Operar por encima del par de carga medio recomendado puede causar:
Degradación prematura del lubricante
Desgaste anormal de los engranajes
Aumento de la temperatura de funcionamiento
Reducción de la vida útil del reductor
Los ingenieros siempre deben verificar las condiciones de funcionamiento durante la selección del reductor armónico.
Para seleccionar el modelo correcto de reductor armónico, los ingenieros deben proporcionar:
Peso de la carga útil
Velocidad de funcionamiento o velocidad angular
Tiempo de aceleración y desaceleración
Requisito de precisión de posicionamiento repetido
Limitaciones de espacio de instalación
Temperatura de trabajo
Requisito de enrutamiento de cable central
Proporcionar parámetros de aplicación completos ayuda a garantizar un rendimiento fiable.
El momento de inercia se utiliza para calcular el par dinámico durante la aceleración y la desaceleración.
Ayuda a los ingenieros a hacer coincidir:
La inercia del motor
La inercia de la carga
El rendimiento de respuesta del sistema
La estabilidad del movimiento
El valor de inercia indicado en los catálogos de productos generalmente se refiere a la inercia medida en el eje de entrada del generador de onda.
Una correspondencia correcta de la inercia mejora la velocidad de respuesta y la estabilidad de los sistemas de articulaciones robóticas.
Un reductor de accionamiento armónico (caja de engranajes armónica) es un dispositivo de transmisión de precisión que utiliza la deformación elástica de una corona flexible para lograr altas relaciones de reducción. Consta de un generador de ondas, una corona flexible y una corona circular, y se utiliza ampliamente en articulaciones de robots y actuadores robóticos.
Funciona mediante deformación elástica controlada. El generador de onda deforma el flexspline en una elipse, creando un engrane alterno de los dientes con el spline rígido. La rotación continua produce una salida inversa lenta, logrando altas relaciones de reducción.
Porque ofrecen una alta relación de reducción (50–300), holgura casi nula, estructura coaxial, diseño ligero y alta precisión, lo que los hace ideales para robots colaborativos, robots humanoides y módulos de articulación robótica.
Un engranaje armónico consta de tres componentes principales: el flexspline, el circular spline y el generador de ondas.
El principio de funcionamiento se basa en la deformación elástica del flexspline y el movimiento de engranaje desalineado de los engranajes. El generador de ondas fuerza al flexspline a deformarse elípticamente, haciendo que los dientes externos del flexspline se engranen secuencialmente con los dientes internos del circular spline. Este engranaje diferencial continuo produce una relación de reducción alta.
La relación de transmisión de un reductor de engranajes armónicos está determinada por la diferencia de número de dientes (ΔZ) entre el flexspline (Zf) y el circular spline (Zg), el modo de transmisión (doble onda u onda múltiple), las reglas de emparejamiento de dientes y las limitaciones de diseño estructural. Estas proporciones no son aleatorias, sino que se basan en estándares de ingeniería maduros ampliamente utilizados en la industria.
Transmisión de doble onda (ΔZ = 2)
Esta es la configuración más común debido a su alta eficiencia de engranaje, desgaste uniforme y larga vida útil del flexspline.
Fórmulas principales:
Salida del flexspline (circular spline fijo):
i = Zf / (Zg − Zf) ≈ Zf / ΔZ
(Cuando ΔZ = 2, i ≈ Zf / 2)
Salida del circular spline (flexspline fijo):
i = Zg / (Zg − Zf) ≈ Zg / ΔZ
(Cuando ΔZ = 2, i ≈ Zg / 2)
Ejemplos comunes de número de dientes y relación
Relación Modo de salida Número de dientes (Zg / Zf) Cálculo
30 Salida del flexspline 62 / 60 60 ÷ (62 − 60) = 30
50 Salida del flexspline 102 / 100 100 ÷ (102 − 100) = 50
100 Salida del flexspline 202 / 200 200 ÷ (202 − 200) = 100
101 Salida del circular spline
Al seleccionar un reductor de accionamiento armónico, primero debe determinar la industria de aplicación específica y la posición de instalación, luego definir los siguientes parámetros:
Relación de reducción requerida
Velocidad de entrada y salida
Par nominal y par máximo
Requisitos de precisión
Método de instalación
Restricciones de espacio
Proporcionar estos detalles ayuda a garantizar una selección precisa y confiable.
Alta precisión (hasta 30 segundos de arco), tamaño compacto, alta densidad de par, movimiento suave, bajo nivel de ruido y un sólido engrane de múltiples dientes garantizan un rendimiento estable en sistemas de articulaciones de robots y equipos de automatización.
HONPINE actualmente ofrece cinco categorías principales de reductores armónicos:
Reductores armónicos de accionamiento directo
Reductores armónicos de tipo hueco
Reductores armónicos de tipo eje de entrada
Reductores armónicos ultradelgados
Reductores armónicos mini
Con una gama completa de modelos y perfiles de dientes, los productos HONPINE pueden satisfacer las necesidades de la mayoría de los clientes. Si los modelos estándar no pueden cumplir con requisitos específicos, se admite la personalización.
Cada componente central de nuestros reductores armónicos se fabrica en talleres dedicados, lo que convierte a HONPINE en uno de los fabricantes más capaces para la personalización de reductores armónicos.
Los precios se proporcionan de forma individual según el modelo específico y la cantidad requerida.
Contáctenos:
WhatsApp: +86 189 9432 9920
Correo electrónico: sales@honpine.com
Necesitamos confirmar el modelo exacto y la cantidad según los requisitos de su aplicación, y luego verificar la disponibilidad de inventario.
Contáctenos:
WhatsApp: +86 189 9432 9920
Correo electrónico: sales@honpine.com
Si el reductor armónico requerido está en stock, el envío generalmente se puede completar dentro de una semana.
Si no hay stock, el tiempo de entrega se determinará según el modelo específico, la cantidad y el programa de producción de la fábrica HONPINE.
Contáctenos:
WhatsApp: +86 189 9432 9920
Email: sales@honpine.com
Sí. HONPINE es un fabricante profesional de reductores armónicos. Le invitamos a ponerse en contacto con nosotros para programar una visita a la fábrica.
Contáctenos:
WhatsApp: +86 189 9432 9920
Email: sales@honpine.com
Fatiga de la corona flexible bajo cargas de choque, mayor costo de fabricación, aplicaciones limitadas con relaciones de reducción bajas y restricciones térmicas debido a la estructura compacta.
Armónico: ultrapreciso & ligero; Planetario: coste & durabilidad equilibrados; RV: alta rigidez & cargas pesadas. El armónico es la mejor opción para las articulaciones superiores de robots y el movimiento de precisión.
No. También debe calcularse la inercia de la carga.
Muchos ingenieros se centran solo en el peso del equipo al seleccionar un reductor armónico, pero la inercia dinámica suele ser el verdadero reto. Los ciclos de arranque y parada de alta frecuencia, la aceleración rápida y el movimiento de inversión generan cargas inerciales significativas, especialmente en estructuras en voladizo y articulaciones rotativas de robots.
Cuanto mayor es el radio de rotación, mayor es el efecto de amplificación de la inercia. Ignorar los cálculos de inercia puede provocar errores de posicionamiento, vibración, aumento del juego y, incluso, una fatiga prematura del flexspline.
Al seleccionar reductores armónicos o un reductor de onda de deformación, nunca se base únicamente en el peso de la carga.
Par nominal, relación de reducción, precisión (≤1 minuto de arco o 30 segundos de arco), vida útil, holgura, ruido y resistencia ambiental.
¿Cuáles son las aplicaciones del reductor de accionamiento armónico?
Los reductores de accionamiento armónico para robótica industrial se utilizan ampliamente en sistemas de control de movimiento de alta precisión donde la exactitud es la máxima prioridad, seguida de la vida útil, la relación de transmisión y la eficiencia. Se integran comúnmente en articulaciones de robots como hombros, codos y muñecas, permitiendo una alta precisión de posicionamiento repetitivo, un control suave de la trayectoria y una operación fiable a largo plazo en entornos industriales exigentes.
Los reductores de accionamiento armónico para equipos de semiconductores desempeñan un papel fundamental en sistemas de ultraalta precisión donde la estabilidad térmica es esencial. En estas aplicaciones, el control del aumento de temperatura es la principal preocupación, seguido de la precisión y la durabilidad. Se utilizan ampliamente en sistemas de manipulación, alineación e inspección de obleas para garantizar un rendimiento estable y minimizar la deriva térmica que podría afectar la precisión de posicionamiento a nivel nanométrico.
Los reductores de accionamiento armónico para máquinas CNC se utilizan cada vez más en mesas rotativas, cabezales divisores y sistemas de mecanizado multieje donde se requieren alta precisión y juego cero. Su capacidad para proporcionar un movimiento suave, alta precisión de posicionamiento y una estructura compacta los hace ideales para mejorar la calidad de la superficie y la consistencia del mecanizado en aplicaciones avanzadas de CNC.
Los reductores de accionamiento armónico para robots colaborativos están diseñados con un enfoque en la construcción ligera, seguida de la relación de transmisión y la eficiencia de costos. Estas características les permiten cumplir con los requisitos de los sistemas de interacción humano-robot, proporcionando una integración compacta, una operación segura y un control de movimiento suave, al tiempo que mantienen la asequibilidad y la flexibilidad para diversas tareas industriales.
Los reductores de accionamiento armónico para robots humanoides están adquiriendo cada vez más importancia a medida que los sistemas robóticos requieren un movimiento más natural y similar al humano en estructuras complejas de múltiples articulaciones. Su tamaño compacto, alta densidad de par y características de juego cero los hacen ideales para articulaciones como hombros, codos, muñecas y tobillos, permitiendo una coordinación suave del movimiento, alta capacidad de respuesta y un rendimiento dinámico estable en diseños humanoides.
Los reductores de accionamiento armónico para equipos médicos se utilizan ampliamente en robots quirúrgicos, sistemas de imagen y dispositivos médicos de precisión donde la exactitud, el movimiento suave y el bajo nivel de ruido son esenciales. Su capacidad para proporcionar una alta precisión de posicionamiento y una operación estable garantiza un rendimiento seguro y fiable en entornos médicos sensibles, particularmente en aplicaciones quirúrgicas mínimamente invasivas.
Los reductores de accionamiento armónico para aplicaciones aeroespaciales priorizan la fiabilidad por encima de todo, seguida de la capacidad de carga y la precisión. Se utilizan en sistemas exigentes como mecanismos de antenas satelitales, brazos robóticos espaciales y actuadores de control de vuelo, donde debe mantenerse un rendimiento estable bajo condiciones extremas y ciclos de vida operativos prolongados.
En todas estas aplicaciones,los reductores de accionamiento armónico ofrecen una combinación única de alta precisión, juego cero, diseño compacto y alta densidad de par, lo que los convierte en una solución clave en los sistemas modernos avanzados de control de movimiento.
‹
›
¿Cómo ha sentado la tecnología de reductores armónicos de HONPINE las bases para el desarrollo de actuadores de accionamiento armónico?
En el campo de la tecnología de reductores armónicos, HONPINE ha optimizado continuamente el rendimiento de sus productos desde que desarrolló con éxito su primer reductor de precisión con perfil dentado conjugado 3D de doble arco en 2017.
Este diseño propietario de perfil dentado ayuda a mejorar la precisión de transmisión, prolongar la vida útil y reducir el ruido y la vibración, al tiempo que proporciona una sólida base técnica para la futura integración de sensores de par.
Actualmente, los reductores armónicos de HONPINE pueden lograr:
precisión de transmisión inferior a 40 segundos de arco,
juego inferior a 10 segundos de arco,
y retención de precisión superior a 10,000 horas.
Todos los componentes críticos se someten a procesos de tratamiento térmico y acabado duro para garantizar la consistencia del producto y la fiabilidad a largo plazo.
Además, HONPINE ha invertido en la empresa de sensores de fuerza de seis ejes Haibosen Technology, fortaleciendo aún más sus capacidades independientes de I&D y sus ventajas en la cadena de suministro en el campo de los “sensores de par integrados en el reductor”.
Capacidades avanzadas de fabricación y control de calidaddel reductor de accionamiento armónico
En fabricación, HONPINE ha introducido múltiples sistemas de mecanizado e inspección internacionalmente avanzados.
Para la fabricación de engranajes, se adopta un proceso de skiving de engranajes, que permite una precisión de los componentes superior a los estándares de Grado 5. Combinado con un sistema de control de calidad de proceso completo — incluyendo máquinas de medición por coordenadas (CMM), centros de medición de engranajes e instrumentos de medición de redondez — HONPINE garantiza tanto una precisión ultraalta como una capacidad de producción estable a gran escala.
Al mismo tiempo, respaldada por su sistema de I&D controlado de forma independiente y sus capacidades de integración de la cadena de suministro, HONPINE ha logrado el desarrollo y la producción internos de casi todos los componentes principales, excluyendo únicamente materias primas básicas como chips, cobre y acero.
Para diferentes escenarios de aplicación, incluyendo la automatización industrial y los robots de servicio, HONPINE puede proporcionar soluciones personalizadas centradas en:
alta capacidad de carga,
o diseño ligero,
satisfaciendo las demandas de las industrias de la robótica y los equipos inteligentes de componentes modulares de transmisión de precisión seguros, fiables y modulares.
Con operaciones de fabricación coordinadas en las bases de producción de Suzhou y Shanghái, los reductores armónicos de HONPINE han alcanzado especificaciones de producto y estándares de fabricación líderes en la industria.
