La rigidez torsional se refiere a la cantidad de deformación en el eje de salida bajo una carga unitaria, lo que refleja la resistencia del actuador a la deformación.
Bajo condiciones de carga equilibrada, la rigidez torsional tiene poca influencia en la precisión de posicionamiento. Sin embargo, bajo cargas excéntricas o desequilibradas, tiene un impacto significativo.

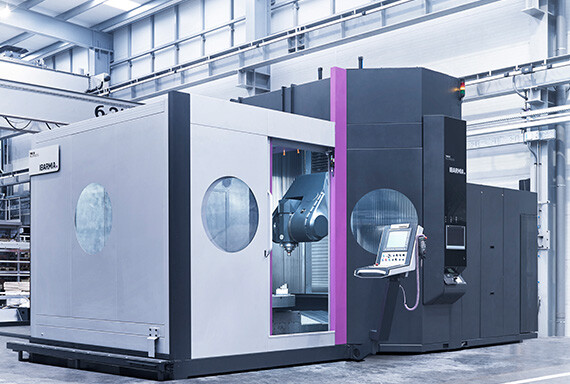

Por ejemplo, considere una mesa rotativa de 170 mm utilizada en una máquina herramienta, montada verticalmente. Si se aplica una carga excéntrica de 20 kg con un desplazamiento de 100 mm desde el centro de rotación, entonces al posicionar a 90°, esta carga genera un par en el eje de salida de:
20 × 9.8 × 0.1 ≈ 20 N·m

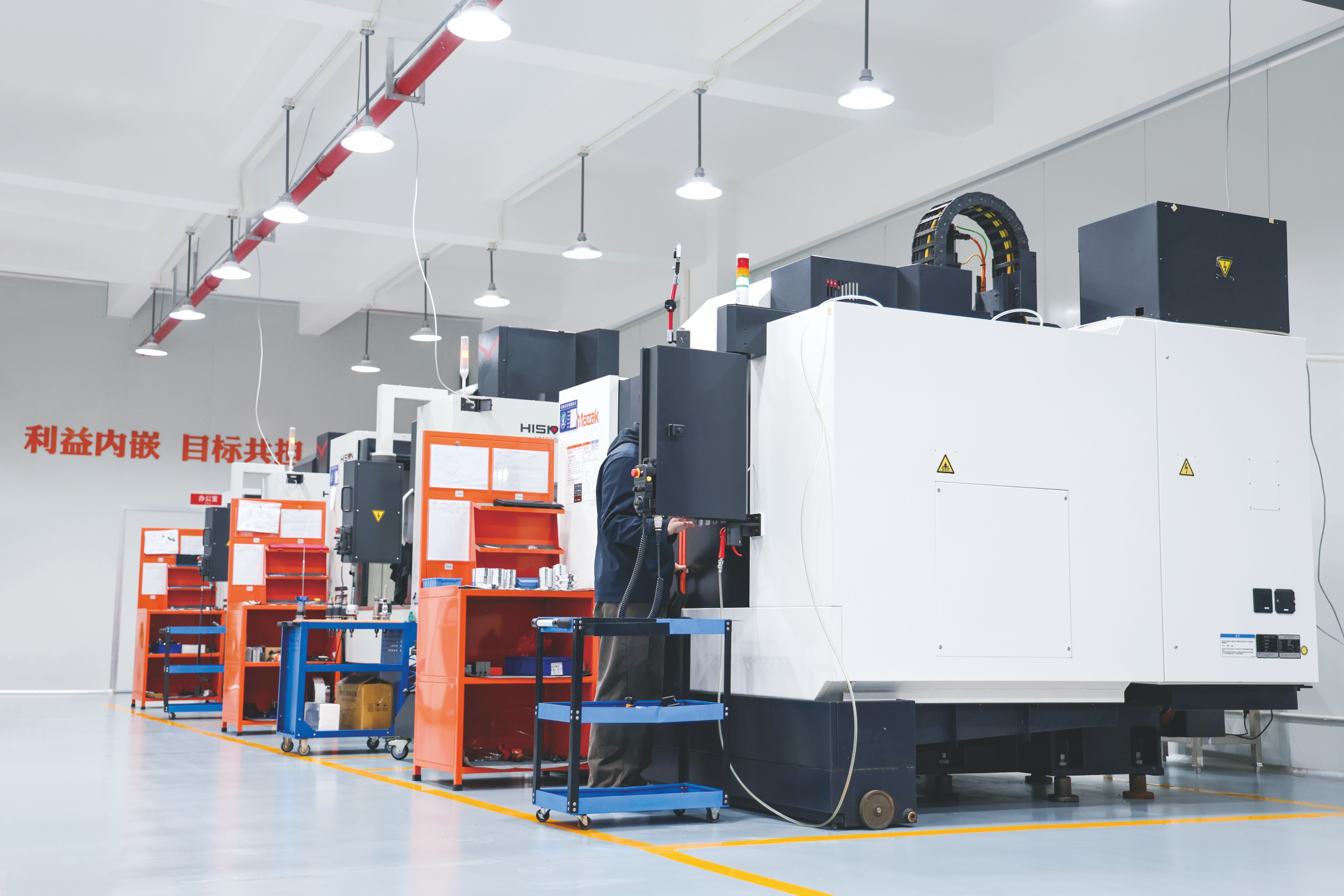

En mesas rotativas y cabezales basculantes de máquinas herramienta, una mayor rigidez torsional permite mecanizar materiales más duros y mayores volúmenes de corte, mejorando significativamente el rendimiento y la eficiencia de las máquinas herramienta multieje. Esto es fundamental para las aplicaciones de máquinas herramienta.
Clasificación de la rigidez torsional (de menor a mayor)
Harmonic < RV < SPINEA cycloidal = roller cam < Sumitomo cycloidal < PSC b

El principio fundamental de un actuador rotativo se basa en la tecnología de accionamiento armónico, que transmite el movimiento mediante el engrane de una spline flexible y una spline rígida.
Su estructura suele constar de tres componentes principales: un generador de ondas, una spline flexible y una spline circular. El generador de ondas impulsa la spline flexible para deformarla elásticamente, engranando periódicamente con la spline circular. Esto convierte una entrada de alta velocidad y bajo par en una salida de baja velocidad y alto par.
Este diseño reduce el juego mecánico y mejora la precisión de transmisión. Además, los materiales optimizados y los procesos de tratamiento térmico prolongan la vida útil de los componentes clave.

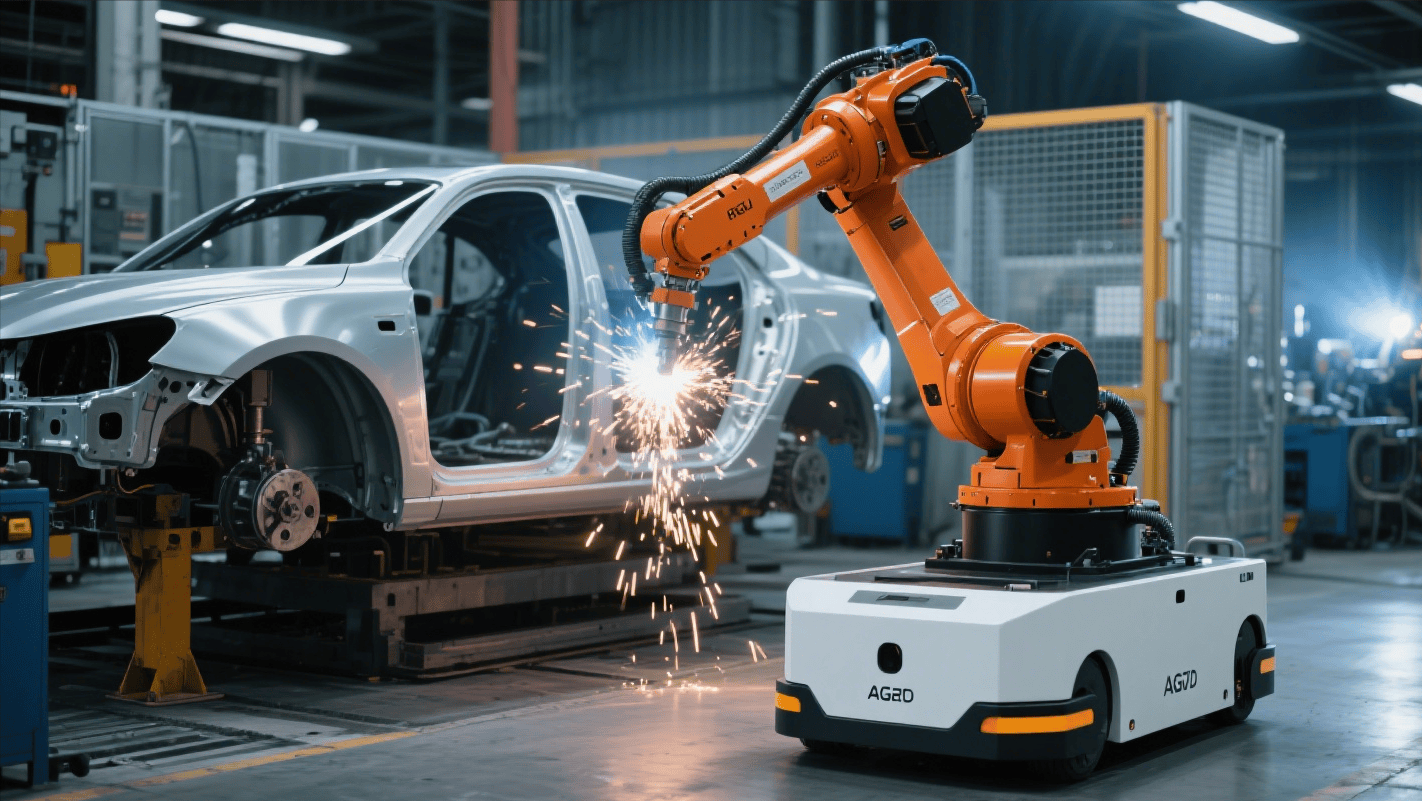

En la robótica industrial, los actuadores rotativos deben cumplir requisitos de alta capacidad de carga y alta precisión de posicionamiento repetido. Por ejemplo, en los brazos robóticos de seis ejes, su estructura compacta ahorra espacio de instalación, mientras que el diseño de baja fricción reduce el consumo de energía y favorece un funcionamiento continuo a largo plazo.
En equipos de mecanizado de precisión, la precisión de transmisión a nivel micrométrico ayuda a garantizar una alta calidad superficial de las piezas procesadas.
Además, algunos modelos integran estructuras selladas para mejorar la resistencia al polvo y al agua, lo que los hace adecuados para entornos con estrictos requisitos de limpieza, como la fabricación de automóviles y el procesamiento de alimentos.

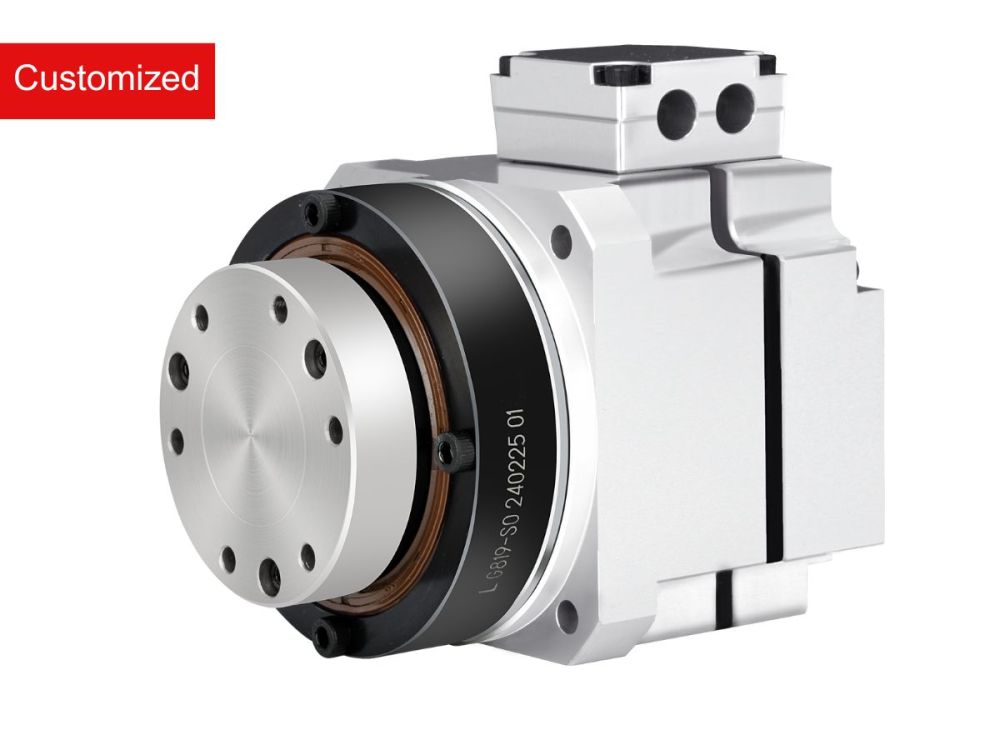

Un actuador rotativo armónico es una unidad de control de movimiento de precisión altamente integrada que combina un reductor armónico, un motor de par sin bastidor, un codificador absoluto y un freno electromagnético opcional en un conjunto compacto.
A diferencia de los sistemas servo convencionales que requieren motores, cajas de engranajes y acoplamientos separados, un actuador armónico integrado proporciona una solución completa de movimiento rotativo con alta precisión de posicionamiento, juego cero y un diseño mecánico significativamente simplificado.
HONPINE ofrece tanto actuadores rotativos con transmisión armónica estándar como actuadores rotativos armónicos de gran eje hueco para aplicaciones exigentes de automatización industrial.

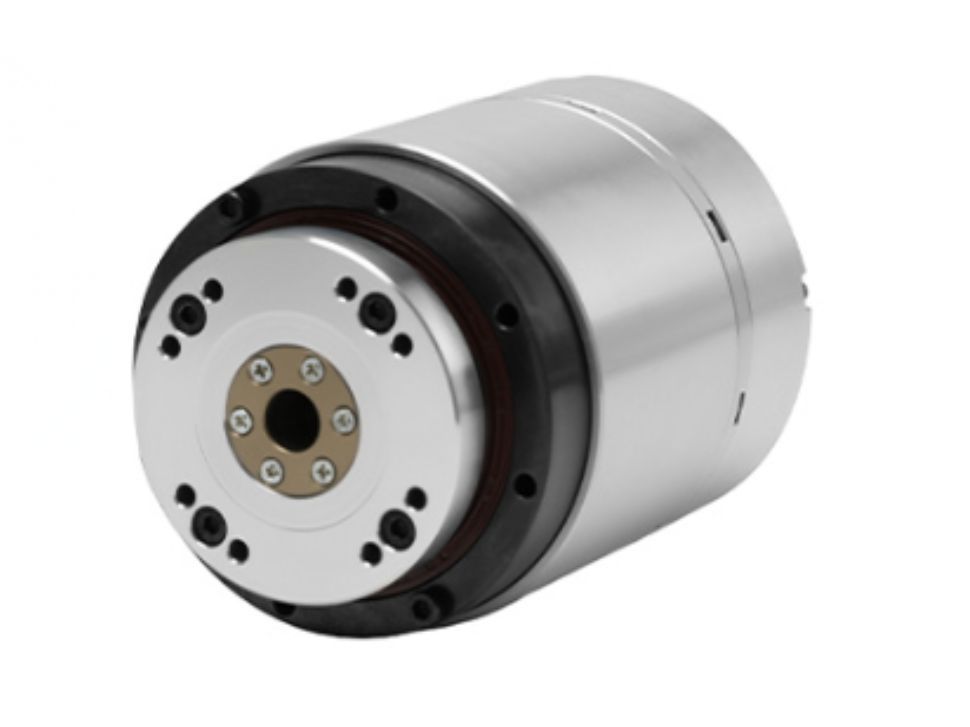

Un actuador rotativo armónico hueco de gran tamaño cuenta con un orificio pasante sobredimensionado que permite que cables, tubos neumáticos, fibras ópticas, haces láser y otros servicios auxiliares pasen directamente por el centro del actuador.

En comparación con los actuadores rotativos tradicionales de eje macizo, la gran estructura hueca ofrece varias ventajas:

Enrutamiento de cables más limpio y organizado
Menor espacio de instalación
Mejor apariencia de la máquina
Menor flexión y desgaste de los cables
Menor riesgo de interferencia de señales
Integración más sencilla en equipos compactos

Este diseño es especialmente adecuado para robots colaborativos, equipos para semiconductores, sistemas de procesamiento láser y automatización de precisión.

Las ventajas de ahorro de energía de los actuadores rotativos provienen principalmente de dos aspectos:
Primero, la mejora de la eficiencia de transmisión reduce la pérdida de energía, por ejemplo, mediante el uso de recubrimientos de baja fricción o sistemas de lubricación optimizados para reducir la fricción mecánica.
Segundo, el diseño ligero reduce el peso total, disminuyendo así los requisitos de carga del motor de accionamiento.

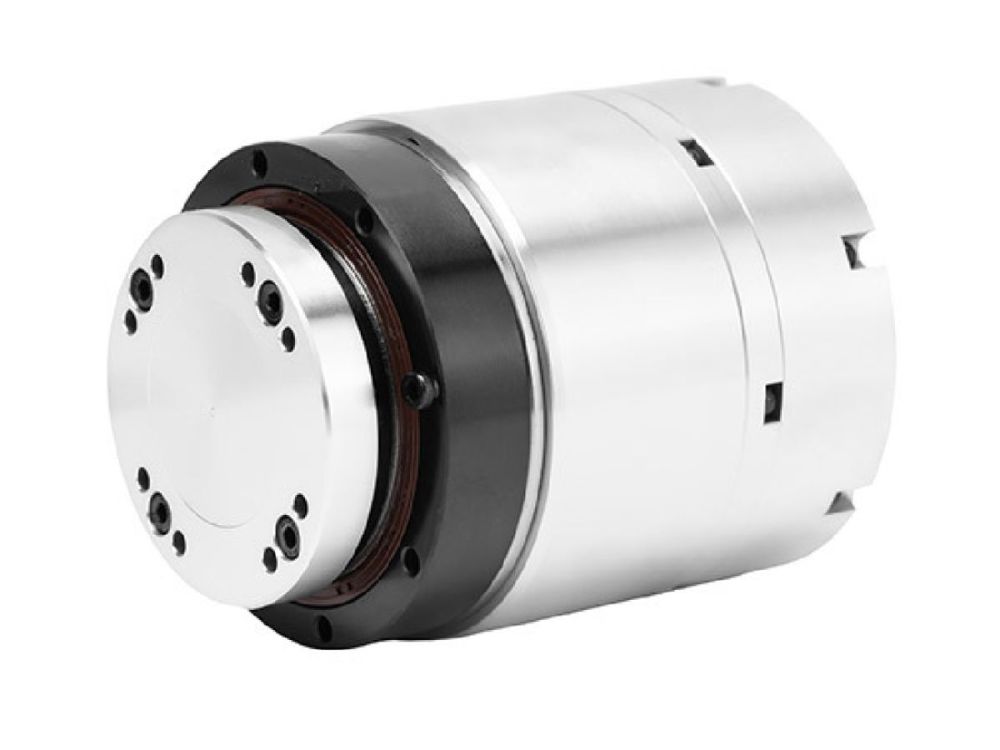

Un actuador armónico integrado HONPINE normalmente incluye:

Reductor armónico de alta precisión
Servomotor de par sin bastidor
Codificador absoluto multivuelta
Freno electromagnético opcional
Sistema de rodamientos integrado
Carcasa compacta y estructura de sellado

Este diseño integrado minimiza los errores de ensamblaje, al tiempo que mejora la rigidez y la fiabilidad generales del sistema.

Los actuadores con engranaje armónico HONPINE ofrecen varias ventajas clave:

Transmisión sin juego
Alta precisión de posicionamiento
Diseño de eje hueco de gran tamaño
Estructura integrada compacta
Alta rigidez torsional
Funcionamiento sin mantenimiento
Protección IP65 de serie (IP67 opcional)
Instalación sencilla
Larga vida útil superior a 15,000 horas de funcionamiento bajo carga nominal

Mediante algoritmos de optimización propios, HONPINE también mejora significativamente la rigidez general del actuador en comparación con los sistemas convencionales de transmisión armónica.

En condiciones nominales de operación, la precisión de posicionamiento de un actuador rotativo Harmonic Drive HONPINE puede mantenerse durante más de 15,000 horas.

El actuador cuenta con un diseño sellado y libre de mantenimiento que elimina la necesidad de sustitución periódica del lubricante, lo que reduce los costos generales de mantenimiento durante toda su vida útil.

Los actuadores de junta rotativa HONPINE se utilizan ampliamente en industrias que requieren alta precisión, instalación compacta y enrutamiento flexible de cables, incluidas:

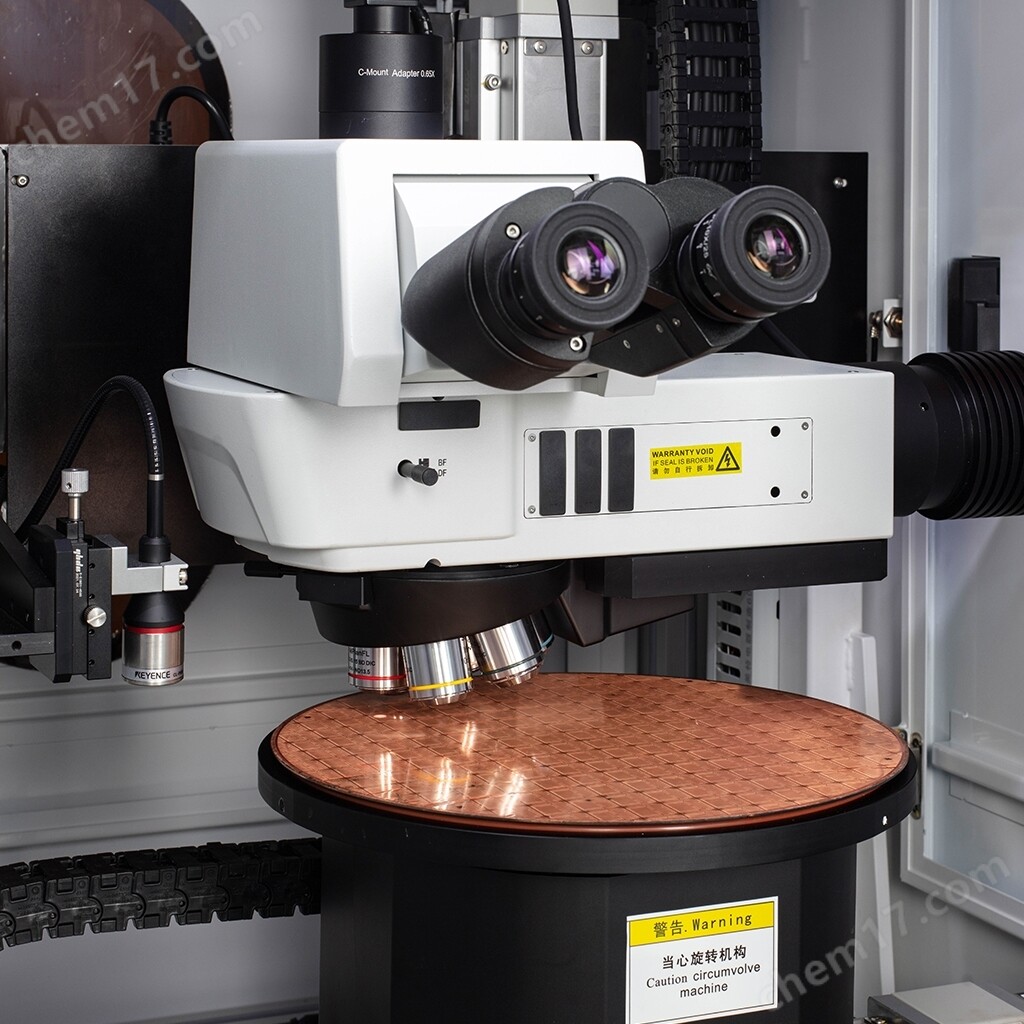

Equipos para semiconductores
Sistemas de manipulación de obleas

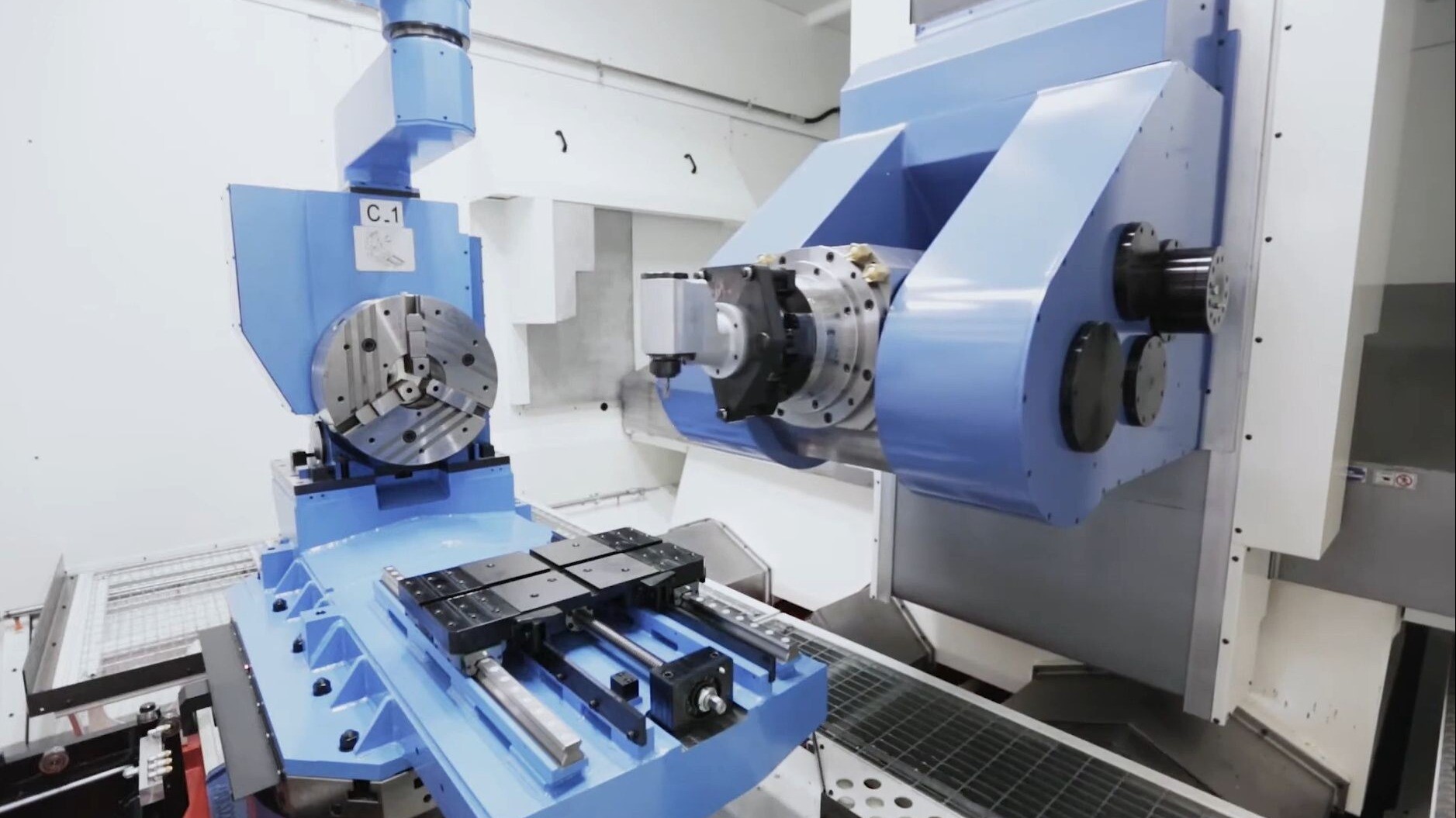

Mesas rotativas CNC de precisión
Máquinas de corte láser y marcado láser
Equipos de ensamblaje electrónico
Dispositivos médicos
Robots quirúrgicos
Robots colaborativos (Cobots)
Juntas de robots industriales
Equipos de inspección y metrología
Maquinaria de impresión
Equipos de procesamiento de vidrio
Líneas de producción automatizadas

Los actuadores rotativos servo HONPINE son compatibles con los principales protocolos de comunicación industrial, incluidos:

EtherCAT
CANopen

Las opciones estándar de codificador incluyen:

Codificador absoluto multivuelta
Protocolo Tamagawa de 23 bits
Protocolo Nikon de 24 bits

Estas opciones de codificador proporcionan realimentación de posición y velocidad de alta resolución para un control de movimiento preciso.

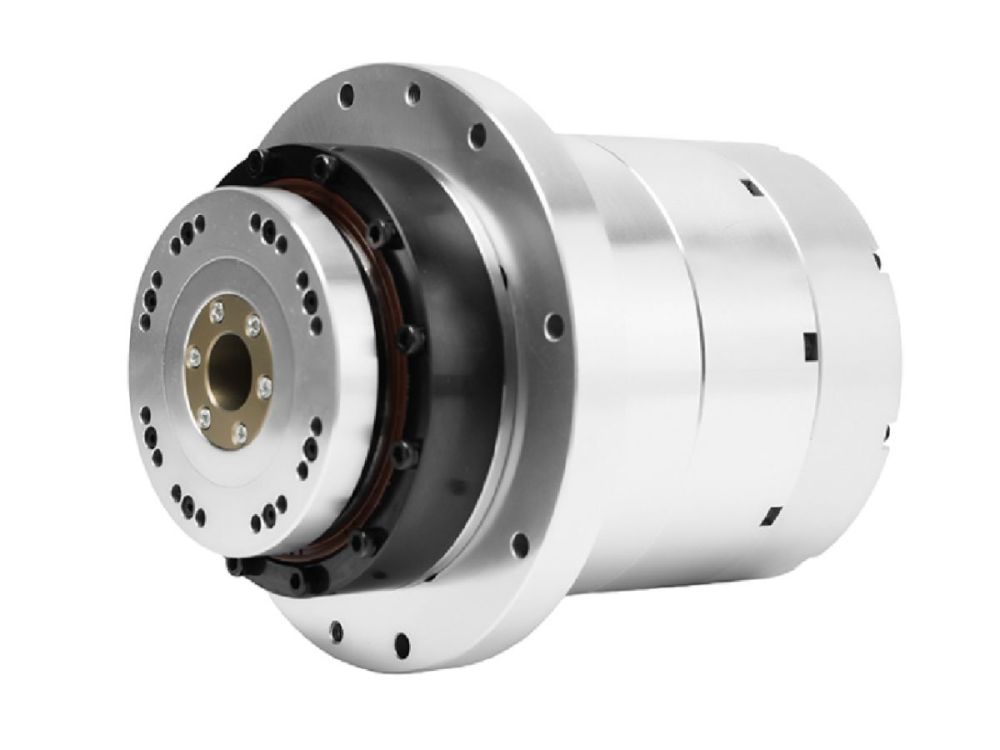

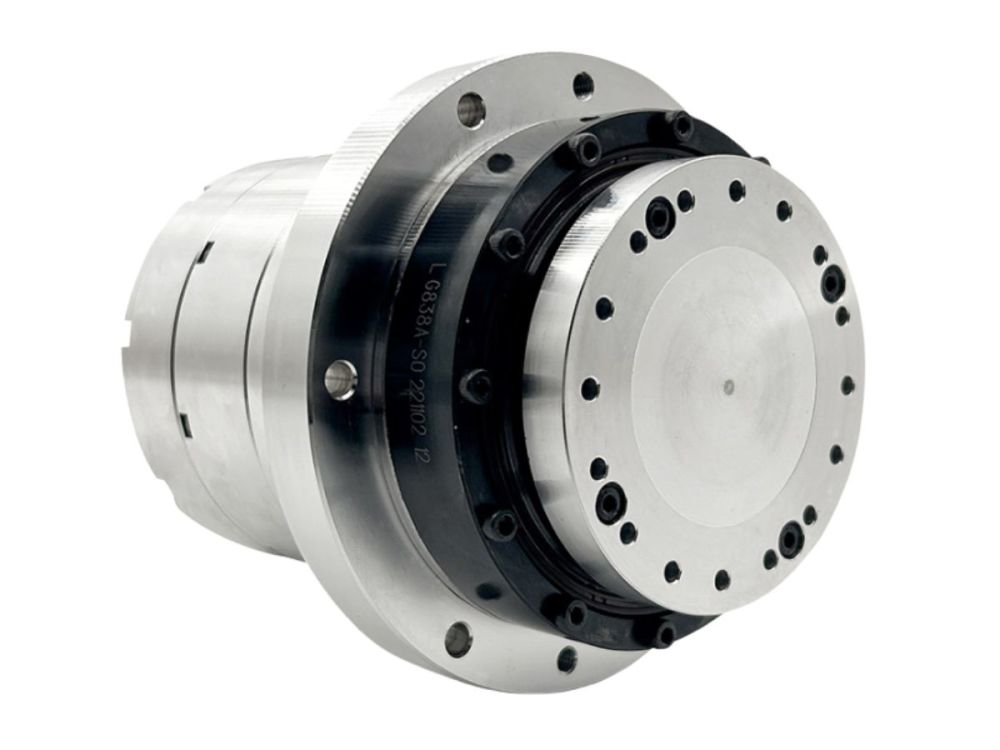

Los actuadores rotativos armónicos HONPINE cuentan con un diseño integrado con montaje por brida para una instalación rápida.

Para un rendimiento óptimo:

Asegure una correcta alineación del eje
Siga las especificaciones recomendadas de par de apriete de montaje
Tienda los cables a través del eje hueco siempre que sea posible
Utilice servoaccionamientos compatibles según las especificaciones del motor

El diseño integrado reduce significativamente el tiempo de instalación en comparación con los conjuntos convencionales de motor-reductor.

No.

Los actuadores armónicos integrados HONPINE están diseñados para funcionar sin mantenimiento.

En condiciones normales de funcionamiento, los usuarios no necesitan:

Reemplazar la grasa
Realizar mantenimiento interno periódico
Desmontar el actuador

Se recomienda una inspección rutinaria para supervisar la vibración, la temperatura de funcionamiento y los ruidos anómalos como mantenimiento preventivo.

Las condiciones de funcionamiento estándar incluyen:

Temperatura de funcionamiento: 0–40°C
Temperatura de almacenamiento: –20–60°C
Humedad relativa: 20–80% HR (sin condensación)
Resistencia a vibraciones: 24.5 m/s² (10–400 Hz)
Grado de protección: estándar IP65
Protección opcional: IP67

El actuador está diseñado para entornos industriales interiores libres de gases corrosivos, polvo excesivo, niebla de aceite y atmósferas explosivas.

Sí.

Como fabricante profesional de actuadores armónicos, HONPINE ofrece amplios servicios de personalización, que incluyen:

Dimensiones de brida personalizadas
Configuraciones de orificios de montaje
Tamaños de eje hueco
Opciones de freno
Protección impermeable IP67
Tipos de conectores
Direcciones de salida del cable
Modificaciones de la interfaz mecánica

Nuestro equipo de ingeniería trabaja estrechamente con los clientes para optimizar la integración del actuador en aplicaciones específicas.

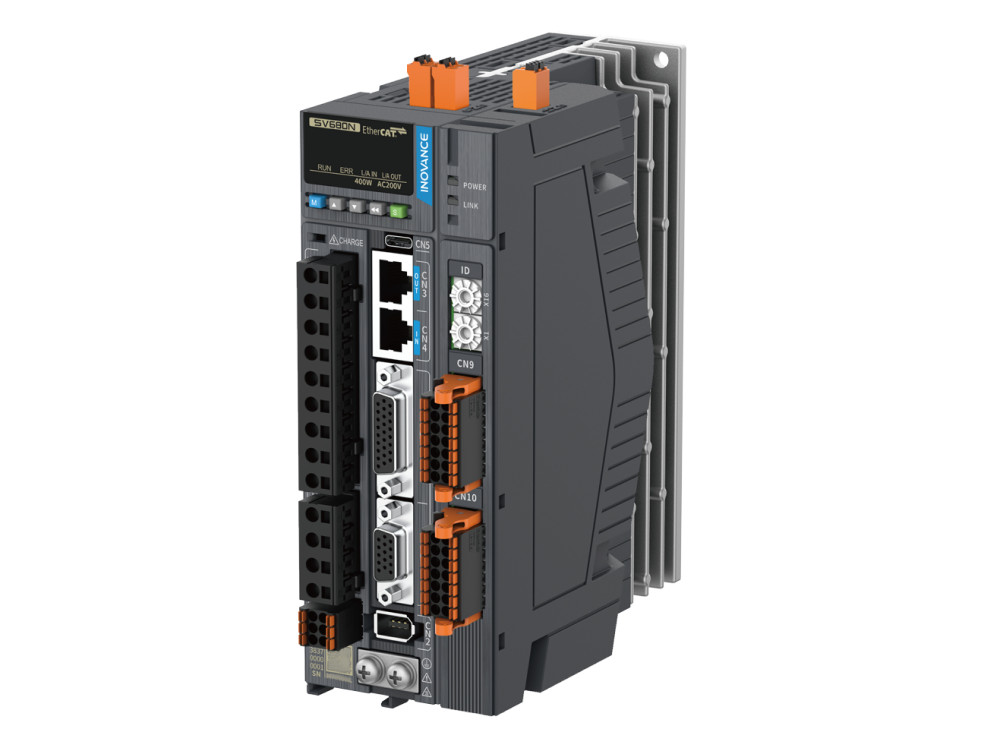

El actuador y el servoaccionamiento se instalan por separado.

Los servoaccionamientos deben seleccionarse según las especificaciones del motor del actuador, incluyendo:

Tensión nominal
Corriente nominal
Constante de par
Tipo de codificador
Protocolo de comunicación

HONPINE proporciona soporte profesional para la selección de accionamientos a fin de garantizar un rendimiento óptimo del sistema.

HONPINE proporciona recursos técnicos completos para cada actuador rotativo armónico, incluidos:

Catálogos de productos
Guías de selección
Planos dimensionales
Modelos CAD 3D
Documentación eléctrica
Datos de rendimiento
Asesoramiento técnico antes y después de la compra

Póngase en contacto con el equipo de ventas de HONPINE para solicitar el paquete completo de documentación.

HONPINE utiliza analizadores de potencia de alta precisión para medir con exactitud la corriente, el par, la eficiencia y otros parámetros clave, generando automáticamente curvas de datos y curvas par-velocidad (T-n).
Todos los datos de rendimiento se validan mediante pruebas de salida reales, con el respaldo de equipos adicionales de medición de precisión y rigidez, lo que garantiza especificaciones fiables y veraces.

HONPINE opera dos bancos de prueba integrales con capacidad de 0–100 N·m y 100–1000 N·m, que cubren toda la gama de tamaños de 11 a 58.
Los analizadores de potencia de alta precisión miden con exactitud la corriente, el par, la eficiencia y otros parámetros, generando automáticamente curvas de rendimiento y curvas de par-velocidad (T-n).
Esto garantiza que todas las especificaciones se verifiquen mediante el rendimiento real de salida, no mediante estimaciones teóricas. Se utiliza equipo adicional para pruebas de precisión y rigidez.

El actuador rotativo armónico está equipado con un codificador de 23-bit compatible con el protocolo Tamagawa.
El motor está diseñado para funcionar con un servoaccionamiento de 48 V. Los clientes pueden utilizar sus propios codificadores compatibles con Tamagawa, o HONPINE puede proporcionar un accionamiento externo para mayor comodidad.

En pocas palabras, la precisión de un reductor se refiere a la desviación entre la posición de salida real y la posición teórica después de que la rotación del motor se transmite a través de la caja de engranajes.

Por ejemplo, si el motor introduce 180°, y la relación de reducción es 10:1, la salida teórica debería ser 18°. Sin embargo, en realidad, la caja de engranajes rara vez se detiene exactamente en 18°. Si se detiene en 18.02°, entonces la diferencia de 0.02° es el error de posicionamiento. Al convertirlo a una unidad más pequeña, 0.02° equivale a 1.2 minutos de arco. A esto nos referimos como error de precisión de posicionamiento de la caja de engranajes.

Esto se debe a que cualquier transmisión mecánica implica holguras, fricción y deformación elástica entre componentes. Estos son los principales “culpables” que provocan errores de posicionamiento.

Cabe señalar que muchos reductores en el mercado que afirman tener “holgura cero” suelen ser engañosos. “Holgura cero” no significa “error de posicionamiento cero”. La holgura es solo un factor que afecta la precisión. Incluso si se elimina la holgura entre engranajes, componentes como los rodamientos y los acoplamientos siguen teniendo holguras, y lograr una verdadera holgura cero entre engranajes es extremadamente difícil.

Por lo tanto, al comprar un reductor, es importante confirmar su precisión real de posicionamiento.

Un actuador rotativo armónico es un actuador rotativo servo de CA que integra un reductor armónico de alta precisión y par, un motor de par sin marco, un codificador óptico absoluto multiturno de eje huevo opcional, un freno electromagnético y un servoaccionamiento en una sola unidad compacta.

Los actuadores rotativos armónicos ofrecen un rendimiento estable con una vida útil de retención de precisión de más de 15,000 horas.
Con un diseño integrado de accionamiento directo y una estructura completamente sellada, la instalación es simple y verdaderamente plug-and-play.
Para aplicaciones con espacio limitado, cargas pesadas y altos requisitos de precisión, los actuadores mecatrónicos armónicos proporcionan una solución ideal.

Los parámetros de rendimiento de los actuadores rotativos armónicos de HONPINE se basan en datos de pruebas reales, mientras que muchos reductores y actuadores del mercado publican especificaciones que a menudo difieren del rendimiento real.

Los actuadores servo armónicos se utilizan ampliamente en:
Mesas giratorias de máquinas herramienta
Sistemas de corte por láser
Equipos de electrónica y semiconductores
Máquinas herramienta CNC de precisión
Equipos 3C (computadora, comunicación, electrónica de consumo)
Equipos de procesamiento láser de precisión
Equipos de fabricación de LED
Equipos de inspección y prueba
Dispositivos médicos
Robots y brazos robóticos especiales
Maquinaria de impresión y equipos de inyección de tinta
Equipos de procesamiento de vidrio
Instrumentos de medición de precisión

El actuador combina alta rigidez de vuelco, alta capacidad de carga de par y funcionamiento suave, con cero holgura y bajo nivel de ruido.
Con una vida útil que supera las 15.000 horas, no requiere mantenimiento ni cambio de lubricante.
El diseño de eje hueco permite un fácil paso de cables y líneas neumáticas. Es compatible con servoconductores estándar y admite instalación plug-and-play.

Vida útil: 15,000 horas
Temperatura de funcionamiento: −20 °C a +75 °C

El actuador rotativo armónico está equipado con un codificador de 23-bit compatible con el protocolo Tamagawa.
El motor está diseñado para funcionar con un servoaccionamiento de 48 V. Los clientes pueden utilizar sus propios codificadores compatibles con Tamagawa, o HONPINE puede proporcionar un accionamiento externo para mayor comodidad.

HONPINE opera dos bancos de prueba integrales con capacidad de 0–100 N·m y 100–1000 N·m, que cubren toda la gama de tamaños de 11 a 58.
Los analizadores de potencia de alta precisión miden con exactitud la corriente, el par, la eficiencia y otros parámetros, generando automáticamente curvas de rendimiento y curvas de par-velocidad (T-n).
Esto garantiza que todas las especificaciones se verifiquen mediante el rendimiento real de salida, no mediante estimaciones teóricas. Se utiliza equipo adicional para pruebas de precisión y rigidez.

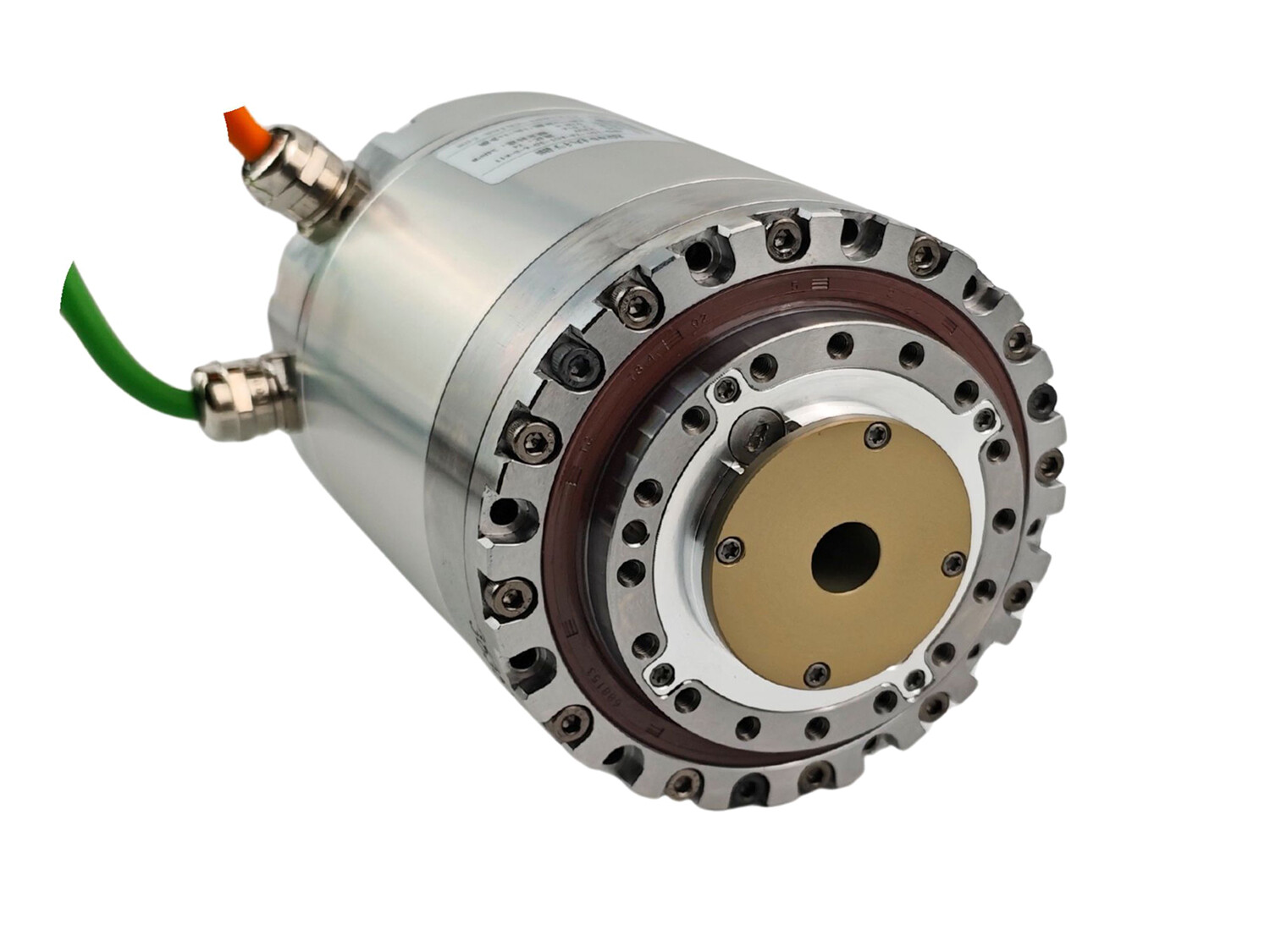

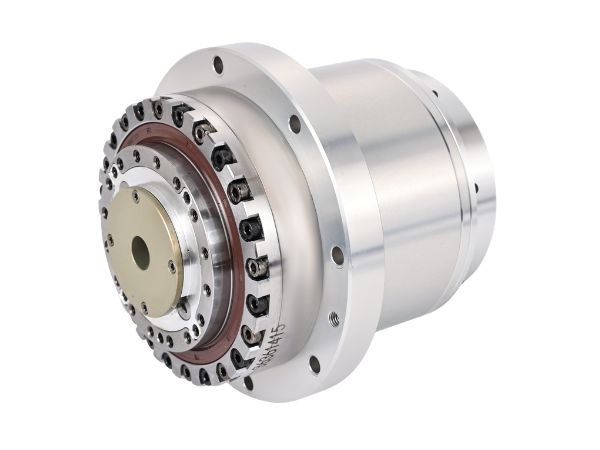

Para abordar los desafíos comunes de la industria, HONPINE ha presentado la serie HAT-G de actuadores rotativos mejorados.
Mientras que los modelos convencionales pueden deformarse y rebotar bajo carga, la serie HAT-G utiliza algoritmos de control avanzados patentados para lograr una rigidez más de tres veces mayor. En condiciones de carga idénticas, la desviación del indicador de cuadrante es casi insignificante.
Está disponible un codificador de alta precisión opcional, lo que permite una precisión de posicionamiento de ≤5 segundos de arco.

HONPINE utiliza analizadores de potencia de alta precisión para medir con exactitud la corriente, el par, la eficiencia y otros parámetros clave, generando automáticamente curvas de datos y curvas par-velocidad (T-n).
Todos los datos de rendimiento se validan mediante pruebas de salida reales, con el respaldo de equipos adicionales de medición de precisión y rigidez, lo que garantiza especificaciones fiables y veraces.
