El reductor de accionamiento armónico es un reductor de alto rendimiento que se caracteriza por su estructura compacta, gran relación de transmisión, peso ligero, juego mínimo y alta precisión de transmisión. Se utiliza ampliamente en campos de alta precisión como la robótica industrial, equipos médicos, aeroespacial y fabricación inteligente. Como componente clave central de los robots industriales, su rendimiento afecta directamente la precisión del control de movimiento, la estabilidad operativa y la eficiencia energética. El reductor de accionamiento armónico tipo sombrero de copa se desarrolló basándose en el reductor de accionamiento armónico convencional, con mayor rigidez y vida útil extendida.

1. Ventajas clave de rendimiento de los reductores de accionamiento armónico

Los reductores de accionamiento armónico de alta calidad permiten una transmisión de movimiento de alta precisión, lo que permite a los robots controlar con precisión la posición, velocidad y fuerza durante operaciones complejas, mejorando significativamente la eficiencia y la calidad del producto. Sus ventajas incluyen:

• Posicionamiento de alta precisión: Juego casi nulo garantiza un control preciso

• Estabilidad de movimiento superior: Estructura compacta con transmisión suave reduce vibraciones y ruido

• Eficiencia energética y protección ambiental: Diseño optimizado reduce el consumo de energía y mejora la eficiencia

• Vida útil extendida del equipo: Materiales de alta resistencia y diseño estructural mejoran durabilidad y fiabilidad

2. Desventajas de los métodos de fijación tradicionales

Los reductores de accionamiento armónico tradicionales generalmente se fijan mediante pernos en la rueda rígida. Sin embargo, durante operaciones a largo plazo, las conexiones con pernos tienden a aflojarse, lo que puede comprometer el rendimiento del reductor. Esto puede provocar fallos en la conexión entre la rueda rígida y el rodamiento de rodillos cruzados, reduciendo la precisión y estabilidad general de la transmisión.

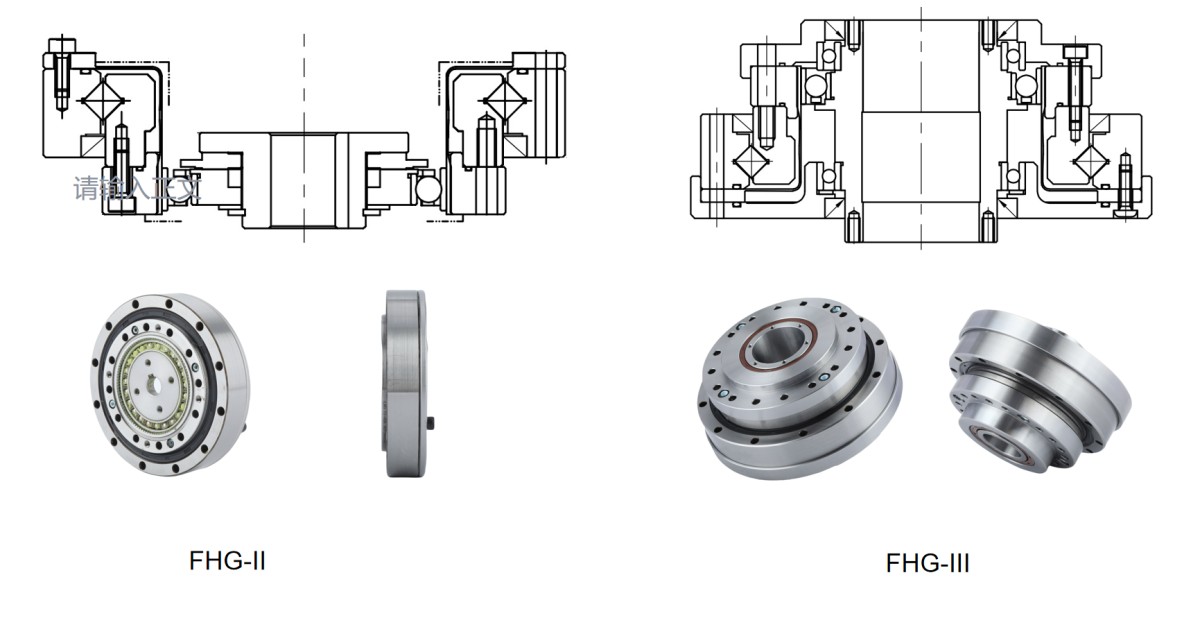

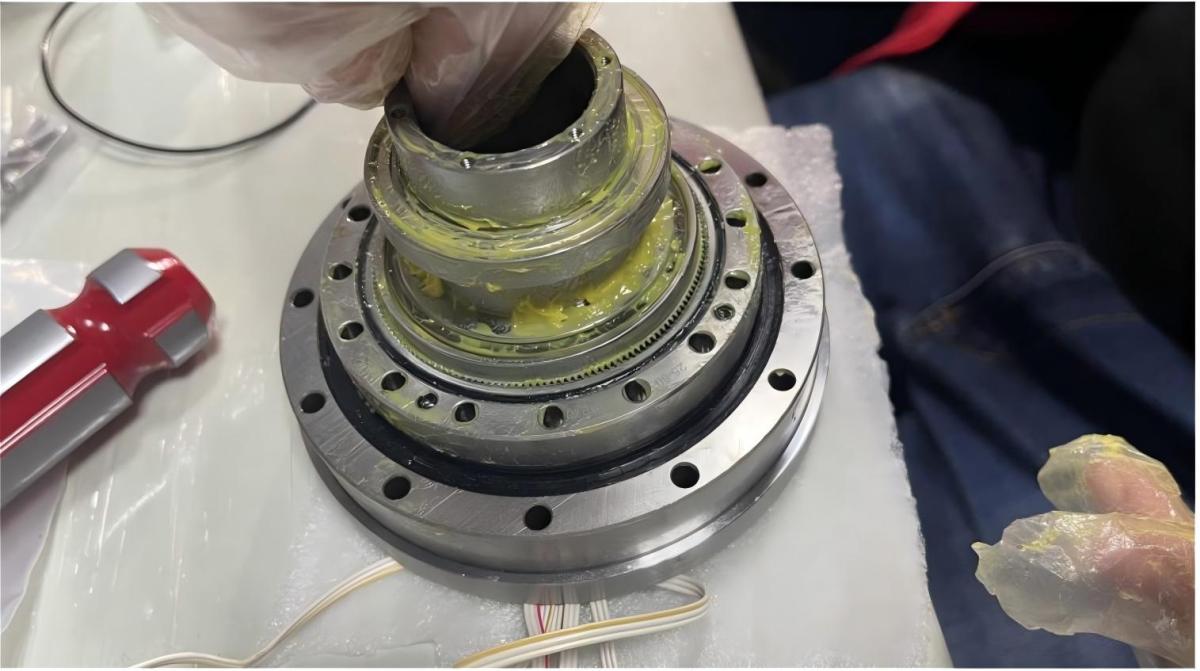

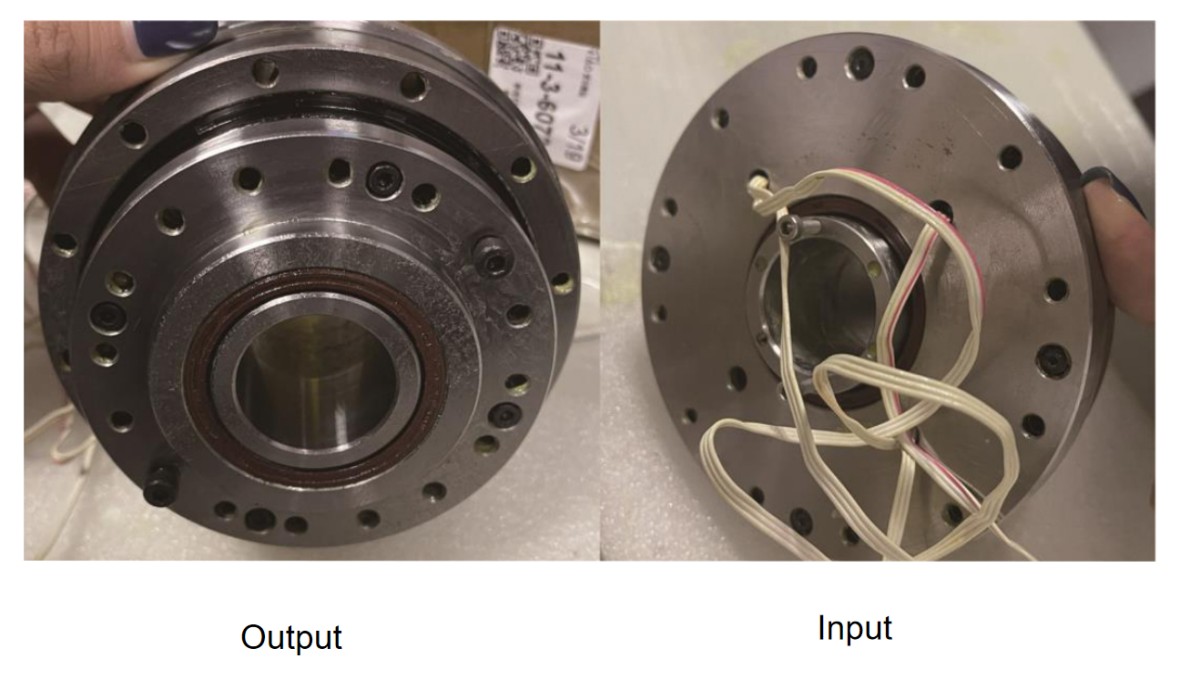

3. Innovaciones estructurales del reductor armónico tipo sombrero de copa

Para abordar las limitaciones de los diseños tradicionales, se desarrolló el reductor de accionamiento armónico tipo sombrero de copa. Con una apariencia que recuerda a un "sombrero de copa", incorpora innovaciones estructurales y de materiales integrales, ofreciendo mejoras significativas en precisión, capacidad de carga y vida útil.

A. Diseño optimizado de la rueda flexible

La rueda flexible (flexspline) es un componente central de un reductor de accionamiento armónico. En comparación con la estructura cilíndrica de pared delgada tradicional, el tipo sombrero de copa se ha optimizado de la siguiente manera:

• Diseño del anillo flexible: El generador de ondas transmite la deformación a través de un anillo flexible en lugar de actuar directamente sobre el cuerpo del vaso, reduciendo el daño por fatiga.

• Vida útil extendida: El anillo flexible amortigua las cargas de impacto, mejorando la longevidad en condiciones de trabajo complejas

• Menor riesgo de daño: Distribución de tensión más uniforme en la corona dentada exterior reduce el desgaste y la formación de grietas

B. Estructura de fijación del anillo de soporte

El tipo sombrero de copa adopta un anillo de soporte en lugar de la conexión tradicional con pernos en la rueda rígida, permitiendo una transmisión más precisa y estable al aumentar el área de contacto con el rodamiento de rodillos cruzados:

• Conexión más ajustada y mayor estabilidad

• Mayor área de contacto mejora la resistencia a los impactos

• Ensamblaje simplificado y reducción de errores de instalación

C. Diseño del rodamiento flexible de cuatro puntos de contacto

El uso de rodamientos de cuatro puntos de contacto con la rueda flexible aumenta el área de soporte de carga y la capacidad de carga, permitiendo que el reductor maneje cargas más altas en un volumen más pequeño. Esto cumple con los requisitos duales de compacidad y rigidez en robótica de alta precisión.

D. Estructura de cavidad de elastómero

Se integra una cavidad llena de elastómero en la rueda flexible:

• Proporciona amortiguación y reducción de vibraciones, mejorando la resistencia general

• El elastómero se inyecta mediante un diseño de orificio pasante para garantizar unión firme

• Permite moldeo sincronizado de múltiples partes para mejorar eficiencia y consistencia en la fabricación

4. Estructura simplificada para análisis de tensiones

Como la brida inferior de la rueda flexible tipo sombrero de copa está conectada al extremo de salida, es significativamente más gruesa que la sección cilíndrica, lo que hace que la geometría general sea compleja. Para facilitar el análisis de tensiones (como el Método de Elementos Finitos, FEM), la estructura de la rueda flexible a menudo se simplifica para identificar mejor las concentraciones de tensiones, puntos de fatiga y zonas críticas de tensión.

5. Aplicaciones y tendencias de desarrollo de los accionamientos armónicos

Los reductores de accionamiento armónico tipo sombrero de copa tienen un rendimiento excepcional en aplicaciones robóticas de alta precisión, especialmente en:

• Robots colaborativos (Cobots)

• Robots médicos (quirúrgicos/de rehabilitación)

• Equipos de fabricación de semiconductores

• Sistemas de inspección visual y ensamblaje automatizado

• Equipos aeroespaciales y de defensa

A medida que la industria de la robótica avanza hacia sistemas de movimiento más compactos, inteligentes y precisos, los reductores de accionamiento armónico tipo sombrero de copa están preparados para convertirse en una tecnología de transmisión clave para el futuro.
