Diseño Compacto Motor de Par de Accionamiento Directo de Alta Precisión

  • Diseño Compacto Motor de Par de Accionamiento Directo de Alta Precisión

● Introducción

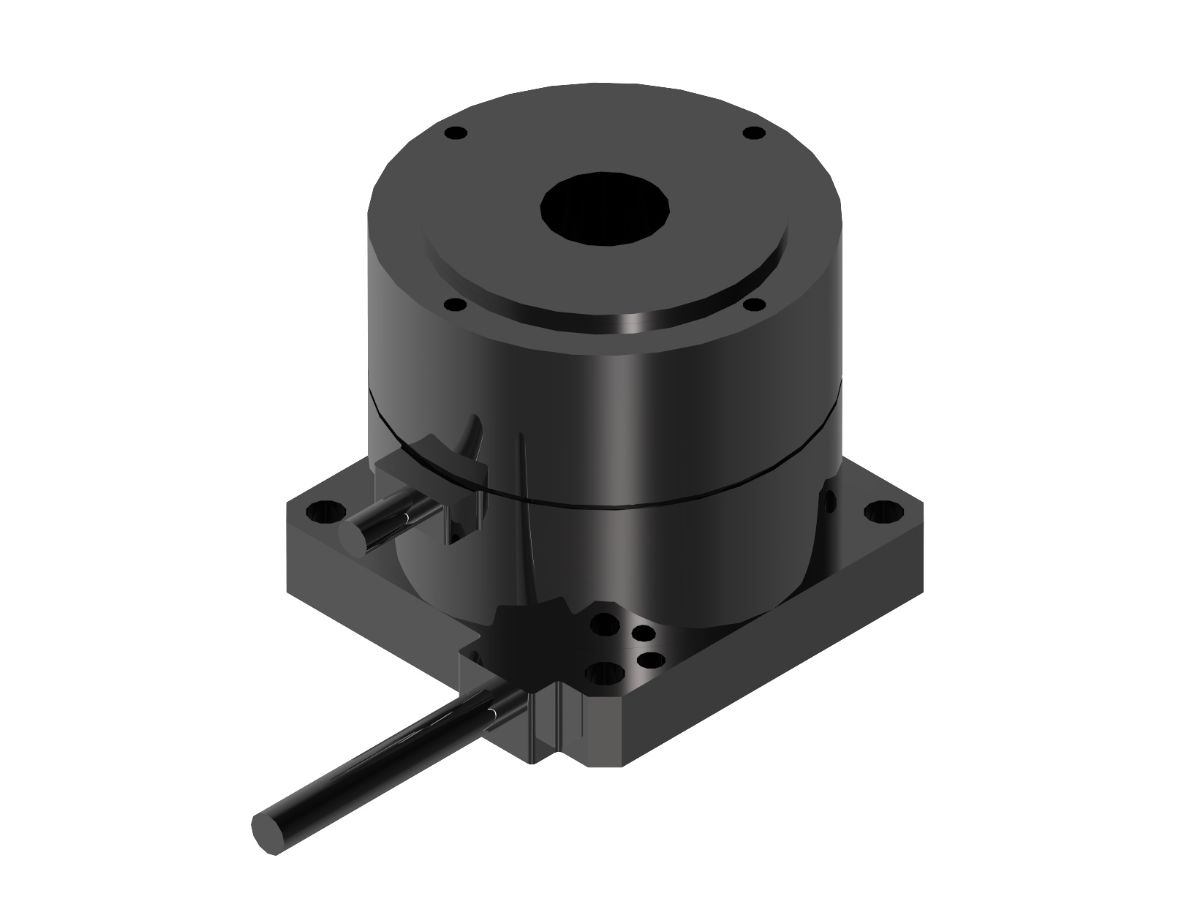

El motor de par de accionamiento directo (DD) TDB-040-038-NH-AY presenta una estructura compacta, alta precisión y respuesta rápida, lo que lo hace adecuado para aplicaciones de posicionamiento de alta precisión y accionamiento directo. Combinando un tamaño compacto con un rendimiento sólido, es ideal para equipos semiconductores, etapas de precisión y sistemas de automatización.
Contáctenos

Características

RendimientoUnidadRendimientoUnidad
Par Continuo0.13 N·mPar Máximo0.39 N·m
Corriente Continua0.63 ArmsCorriente Máxima1.9 Arms
potencia nominal7 WConstante de par0.21 N·m/Arms
Resistencia@25℃7.5 Ohms L-LInductancia1.5 mH
Constante de fuerza contraelectromotriz@25℃0.123 Vrms/rad/sMomento de Inercia5x10^-6 Kg·m^2
Precisión±40 Arc secRepetibilidad±2.5 Arc sec
Carga Axial Máx.20 NMomento de Carga Máx.0.4 N·m
Desviación Axial5 umDesviación Radial5 um
Velocidad Máx.500 rpmMasa del Motor0.075 Kg
Número de Polos22Resolución819200 Cuentas/Rev
Diámetro40 mmAltura38.5 mm
Basado en codificadores digitales; límites estándar de fin de carrera.
Los parámetros y especificaciones relevantes están sujetos a cambios sin previo aviso.		Para niveles opcionales de rebote de contacto, las mediciones se basan en carga constante y temperatura constante.


Especificaciones

Hoja 1
