Motor de par de accionamiento directo DD
Un motor de accionamiento directo (DDR) es un motor que impulsa directamente una carga sin ningún mecanismo de transmisión mecánica (como cajas de cambios o correas). Este tipo de motor también se conoce como motor de par. Al utilizar imanes permanentes de alta energía, puede generar un par elevado. A diferencia de los motores tradicionales, su alto par permite que se conecte directamente al sistema de movimiento, eliminando la necesidad de reductores, cajas de cambios, correas y otros componentes de transmisión. Por lo tanto, se denomina motor de accionamiento directo.

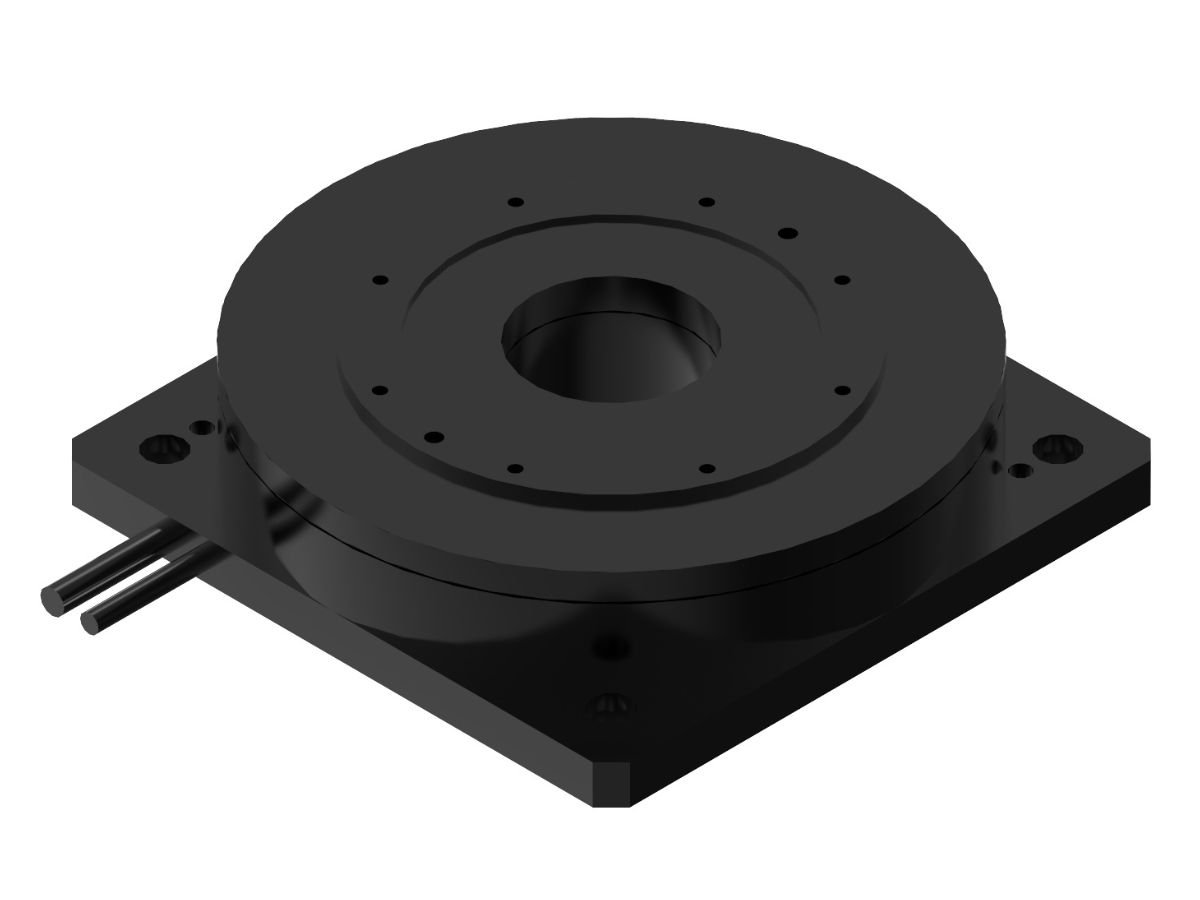

Motor de Accionamiento Directo Mecánico con Codificador Absoluto Integrado para Sistemas de AutomatizaciónLa carga del motor de accionamiento directo TDB-263-138-NH-RD se monta directamente sobre el rotor del motor, eliminando el juego mecánico y logrando una rigidez de servo excepcionalmente alta. Cuenta con un codificador absoluto de alta gama integrado, lo que mejora significativamente la eficiencia y seguridad de los sistemas de automatización. Este acoplamiento directo permite un bucle de control más receptivo en equipos de precisión. Ofrecemos soporte integral para diseños personalizados y fabricación por contrato (OEM/ODM). Si sus aplicaciones de precisión requieren tecnología de accionamiento directo, contáctenos para obtener una solución profesional.Detalles- Motor de par de accionamiento directo con codificador incremental continuo de rotor externoEl motor de par de accionamiento directo TDB-150-037-NH-A presenta un diseño plano y bajo con un diámetro exterior de 150 mm, entregando un par continuo de 1 N·m y un par máximo de 3.5 N·m. Su arquitectura de rotor externo proporciona una densidad de par superior en una huella compacta. La conmutación de bucle cerrado se logra mediante un codificador incremental, garantizando un control de movimiento preciso y confiable. La estructura de accionamiento directo elimina la necesidad de cajas de cambios, haciendo el mantenimiento significativamente más fácil — ofreciendo la mejor relación costo-rendimiento sin comprometer la precisión de posicionamiento.Detalles
- Motor rotativo de par directo de alta torsión para equipos automatizados de precisiónEl motor DD TDB-080-050-NH-RD-T presenta una estructura compacta de accionamiento directo con un diámetro exterior de 80 mm y una altura de 50 mm, lo que lo hace adecuado para aplicaciones que requieren posicionamiento rotativo de alta precisión y salida de par estable. Este modelo proporciona un par continuo de 0,6 N·m, un par máximo de 2 N·m y una velocidad máxima de 450 rpm. Equipado con un codificador RD y un diseño sin sensores sin sensores Hall, ofrece respuesta rápida, juego mínimo, funcionamiento suave y alta precisión de posicionamiento. Es ideal para aplicaciones como mesas giratorias automatizadas, sistemas de inspección de precisión, equipos semiconductores y dispositivos médicos de alta gama.Detalles
- Diseño Compacto Motor de Par de Accionamiento Directo de Alta PrecisiónEl motor de par de accionamiento directo (DD) TDB-040-038-NH-AY presenta una estructura compacta, alta precisión y respuesta rápida, lo que lo hace adecuado para aplicaciones de posicionamiento de alta precisión y accionamiento directo. Combinando un tamaño compacto con un rendimiento sólido, es ideal para equipos semiconductores, etapas de precisión y sistemas de automatización.Detalles

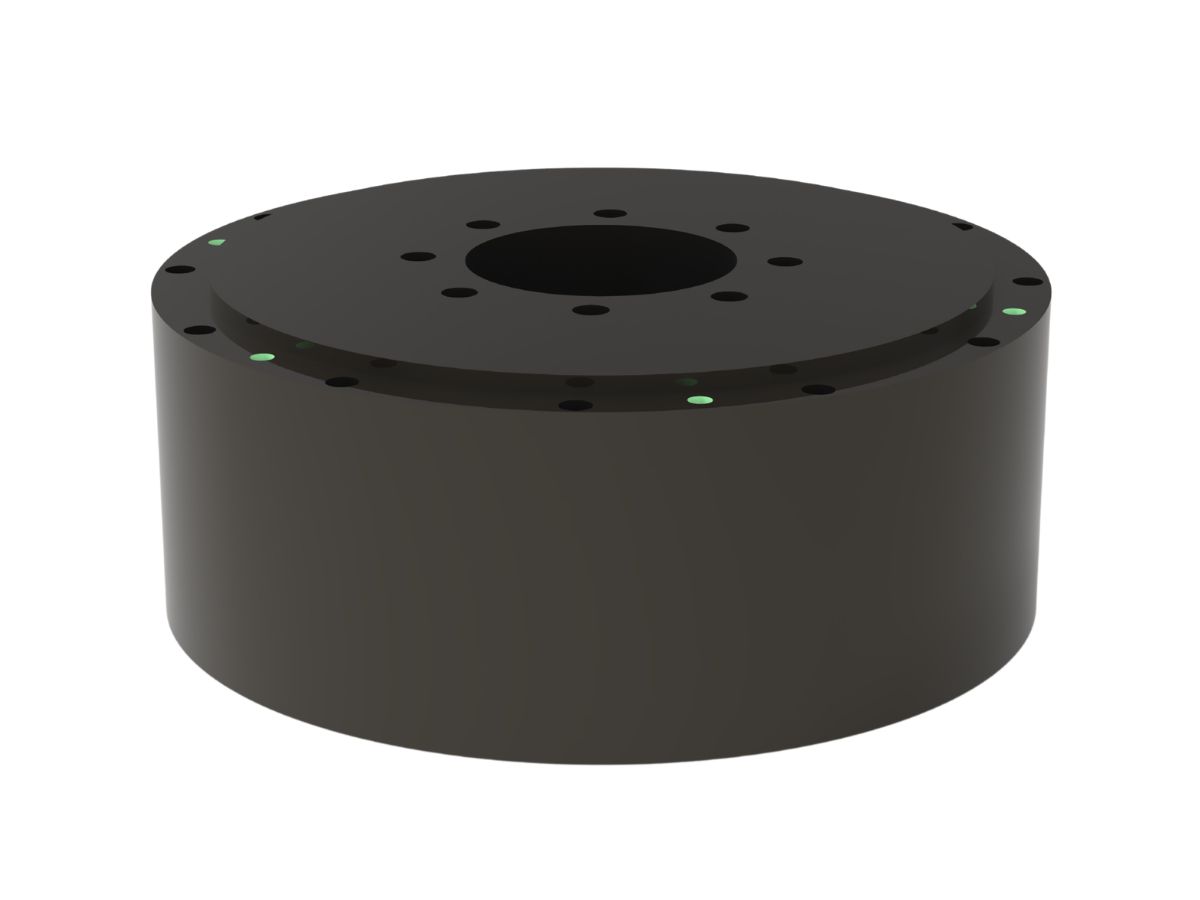

- Motor de par de accionamiento directo de alto par TDB-263-113-NH-A para aplicaciones de automatización y precisiónEl TDB-263-113-NH-A es un motor de par de accionamiento directo de gran tamaño que combina alto par, alta rigidez y posicionamiento de alta precisión. Su estructura de rotor externo, diseño sin sensor Hall y configuración de encoder incremental de alta resolución permiten un funcionamiento estable y eficiente en equipos de automatización de servicio pesado y aplicaciones de fabricación de precisión.

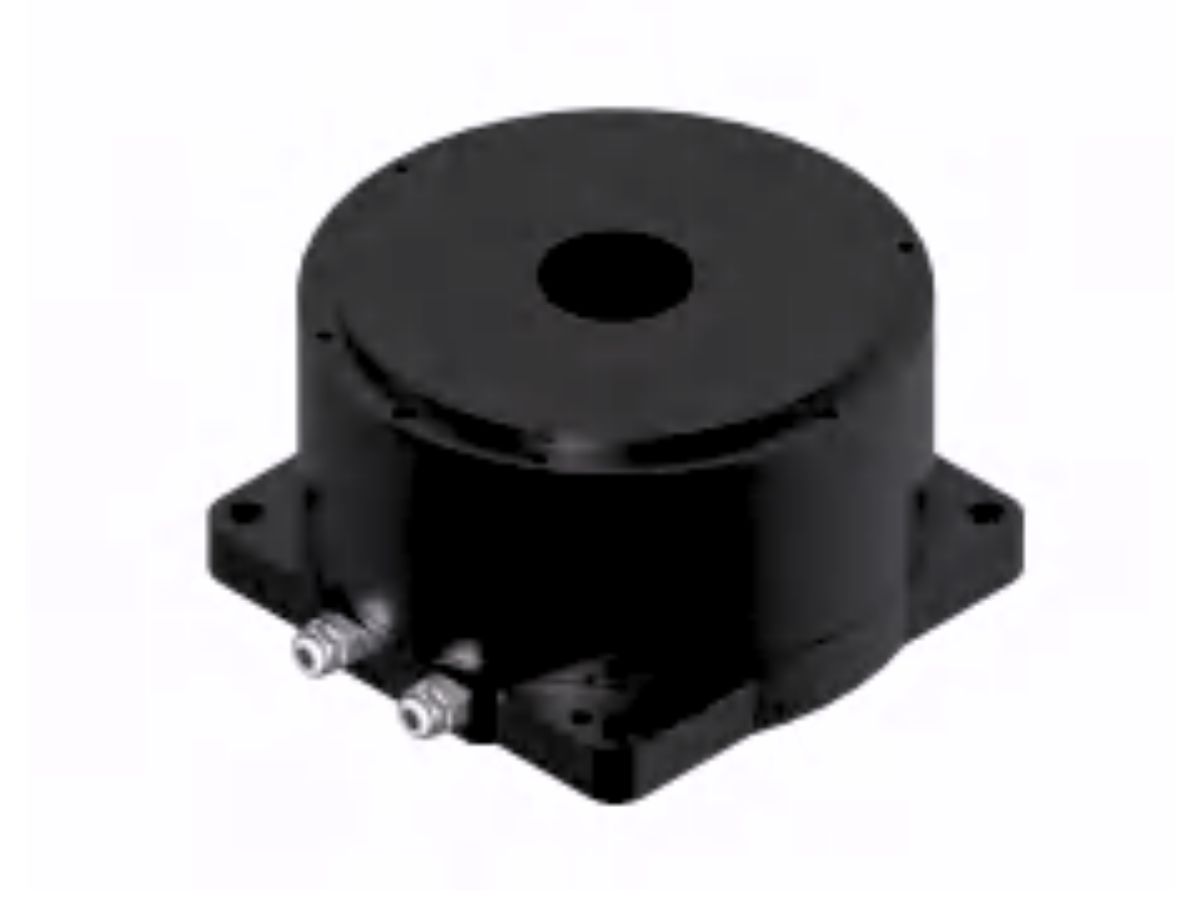

En comparación con los servomotores tradicionales, los motores de par de accionamiento directo ofrecen las siguientes ventajas: mayor precisión, mayor par, mayor eficiencia, mantenimiento más simple y huella de instalación más compacta.Detalles - Servomotores industriales de accionamiento directo DD con motor de par y sensor HallEl motor de par de accionamiento directo DD TDB-170-125-NH-B, con su destacado diseño estructural y rendimiento de control estable, se utiliza ampliamente en mesas giratorias CNC, equipos de semiconductores, articulaciones robóticas, inspección de precisión y otros campos. Este modelo adopta una estructura de rotor externo (toda la serie TDB presenta diseño de rotor externo), lo que estructuralmente facilita lograr un mayor momento de inercia y un radio de salida más grande, haciéndolo adecuado para aplicaciones de alta respuesta dinámica y alta carga. Está diseñado para soluciones de accionamiento que no requieren sensores Hall para el arranque y es altamente compatible con la mayoría de servomotores industriales, facilitando una puesta en marcha e implementación sencillas.Detalles

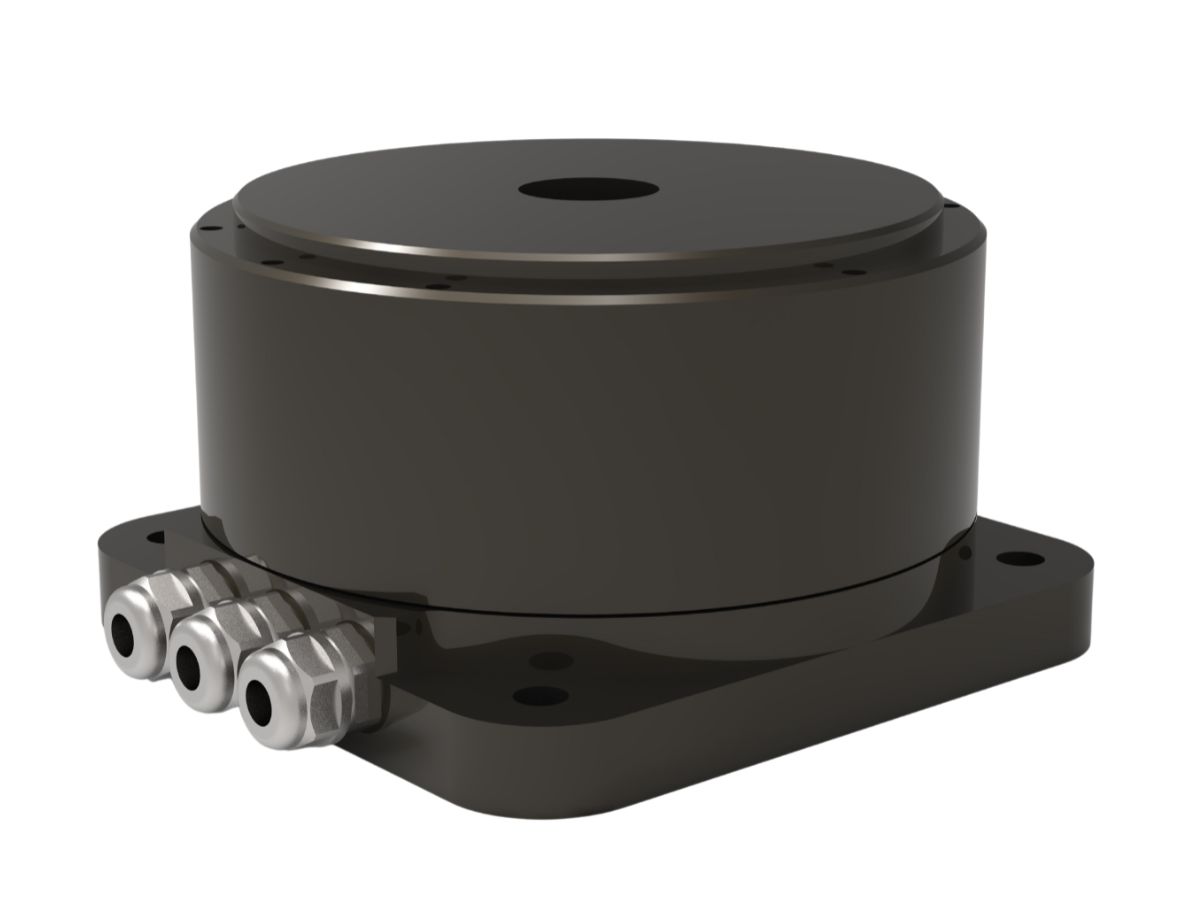

- Motor de par de accionamiento directo con rotor externo con sensores de efecto Hall y codificador incrementalEl motor de par de accionamiento directo TDB-170-095-NH-A adopta un diseño de rotor externo, lo que estructuralmente facilita lograr un mayor momento de inercia y un radio de salida más grande. Incluye sensores Hall para un arranque más sencillo y mejor compatibilidad con una amplia gama de accionamientos. Equipado con un codificador incremental, es adecuado para la mayoría de los sistemas de control servo. Con una precisión de posicionamiento de ±20 segundos de arco y repetibilidad de ±1,5 segundos de arco, cumple con los requisitos de mecanizado y verificación de precisión. Se utiliza ampliamente en aplicaciones como mesas giratorias CNC, equipos semiconductores, articulaciones robóticas y verificación de precisión.Detalles
- Motor de Accionamiento Directo con Encoder de Alta Velocidad y Par ElevadoEl motor de accionamiento directo TDB-112-065-NH-A está compuesto estructuralmente por cuatro partes principales: el estator (parte estacionaria), el rotor (parte giratoria), los rodamientos y el encoder (un sensor utilizado para detectar la posición de rotación). El motor tiene un diámetro de 112 mm, una altura de 65 mm y un peso de 2,8 kg. Proporciona un par continuo de 3 N·m y un par máximo de hasta 9 N·m, con una potencia nominal de 110 W, una corriente continua de 2,5 Arms y una corriente máxima de 7,5 Arms. Sus características clave incluyen alto rendimiento dinámico, alta precisión, control de velocidad óptimo, estructura ultracompacta, excelente MTBF y requisitos de mantenimiento reducidos.Detalles

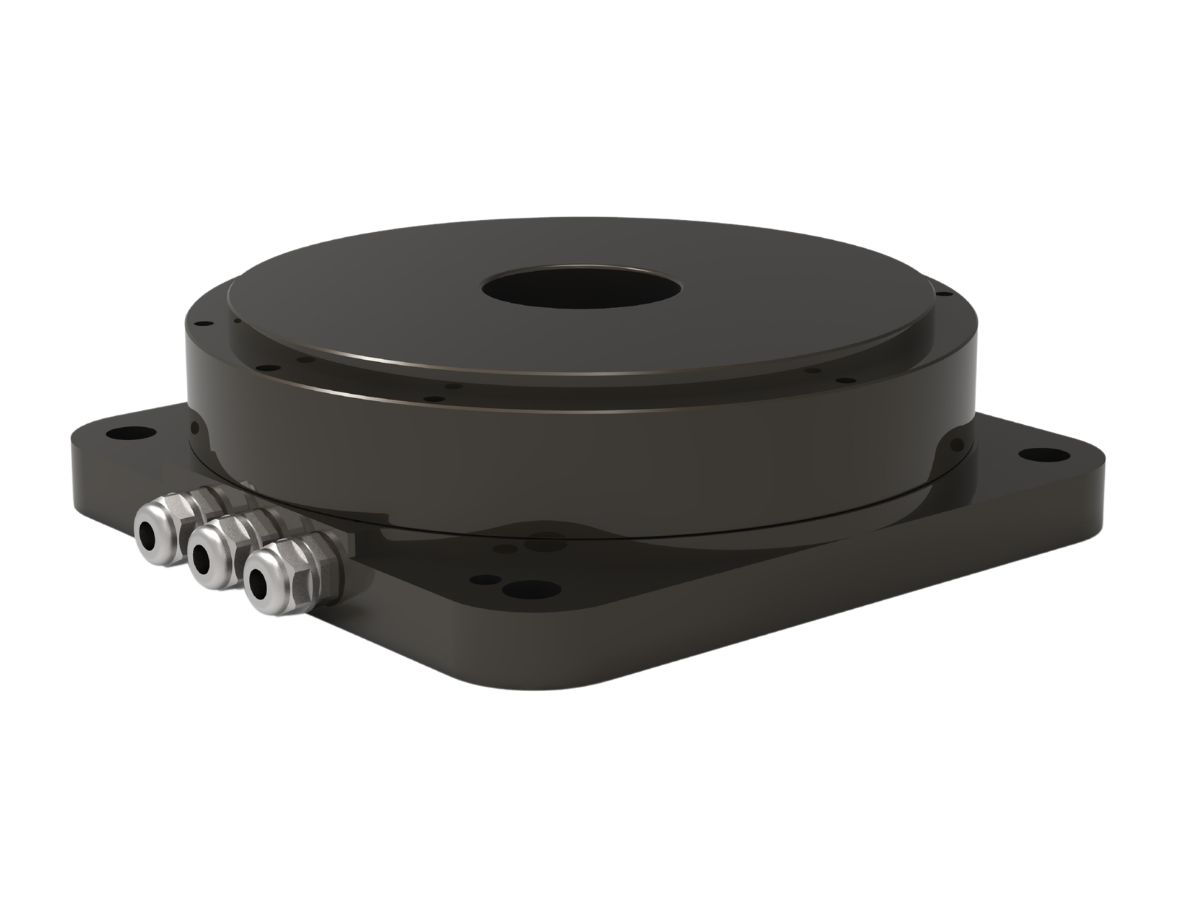

- Motor de par de CC para equipos de automatización de precisión y máquinas CNCEl motor de par TDB-170-050-NH-A es un motor de CC de baja velocidad y alto par con control preciso. Sus características clave incluyen la eliminación de errores de transmisión, alta rigidez con baja vibración, respuesta rápida y bajos requisitos de mantenimiento. Se utiliza comúnmente en equipos de automatización de precisión, como máquinas de procesamiento de obleas de semiconductores, mesas de indexación de precisión, platos giratorios de accionamiento directo de alta precisión y sistemas de manipulación de paneles LCD.Detalles
- Estructura Compacta Motor de Par CC DD de Alta PrecisiónEl motor de par DD TDB-080-067-NH-A-T es un motor CC de alta precisión, baja velocidad y alto par, adecuado para aplicaciones como articulaciones robóticas, plataformas de movimiento de precisión y equipos automatizados. Este modelo tiene un diámetro de 80 mm, una altura de 67 mm y pesa solo 1.6 kg. Cuenta con un diseño de 22 polos, proporcionando un par continuo de 1 N·m y un par máximo de hasta 3.5 N·m, con una corriente continua de 1.7 Arms, una corriente máxima de 5.9 Arms y una potencia nominal de 32 W. Los motores de par de la serie TDB se caracterizan por una estructura compacta, alta densidad de par y un rendimiento de control preciso, lo que los convierte en una opción ideal para aplicaciones de automatización de precisión y equipos inteligentes.Detalles

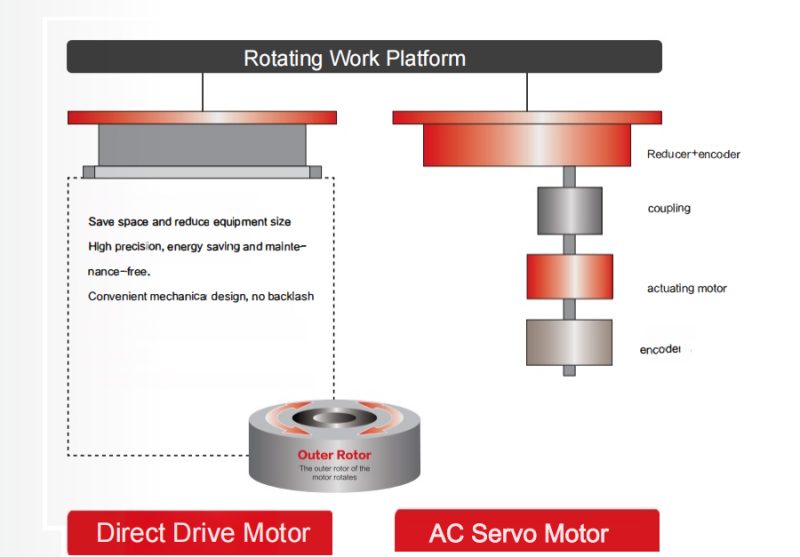

Ventajas de los motores de accionamiento directo en comparación con los motores servo AC tradicionales
Debido a la estructura integrada de los motores de accionamiento directo de Tongri Electric, la carga puede montarse directamente en la superficie de montaje del motor. Como resultado, no hay pérdida de precisión entre el motor y la mesa de indexación, lo que mejora la precisión general del equipo. Dado que no hay una estructura mecánica como una caja de cambios, no hay pérdida de energía como en los motores servo AC tradicionales. Con el accionamiento directo, cambiar posiciones o estaciones mediante programación se vuelve mucho más fácil.
Ventajas y desventajas de los motores de accionamiento directo
Ventajas de los motores de accionamiento directo
Accionamiento directo, alta rigidez y alta respuesta dinámica.
Alta precisión (dependiente del codificador de retroalimentación), con bajo efecto de dentado.
Baja resistencia térmica: con métodos adecuados de disipación y enfriamiento, el calor puede transferirse eficazmente, mejorando el rendimiento del par continuo.
Adecuado para diseños compactos: los motores planos suelen presentar un gran orificio central, lo que permite que pasen anillos colectores, tuberías y cables, permitiendo una integración compacta del sistema.
Bajo mantenimiento: con menos componentes de transmisión intermedios, hay menos partes mecánicas. Normalmente, los únicos componentes de desgaste son las guías, lo que reduce la carga de mantenimiento y aumenta el tiempo medio entre fallos.
Alta eficiencia: elimina la fricción mecánica y la inercia intermedias, mejorando la eficiencia energética.
Desventajas de los motores de accionamiento directo
En una comparación simple 1:1, los motores de accionamiento directo son más caros que los motores tradicionales. Sin embargo, considerando la eliminación de engranajes intermedios, acoplamientos y el mantenimiento relacionado, junto con la simplificación mecánica general, los motores de accionamiento directo suelen ser más rentables. Además, a medida que los motores de accionamiento directo se adoptan más ampliamente y se desarrollan imanes de neodimio-hierro-boro más potentes, su costo continúa disminuyendo.
Aplicaciones de los motores de accionamiento directo
Aplicaciones de los motores DD en equipos semiconductores
Las aplicaciones del motor DD HONPINE en equipos semiconductores incluyen alineación y corrección de semiconductores, manejo de obleas, corte de obleas, máquinas clasificadoras de semiconductores pequeños, líneas de ensamblaje automatizadas de semiconductores, máquinas clasificadoras, máquinas de unión de chips, máquinas de corte, equipos de inspección, pruebas de chips, manejo de obleas y máquinas de adelgazamiento de obleas.
Aplicaciones de los motores DD en equipos de energía renovable
Las aplicaciones del motor DD HONPINE en el campo de las energías renovables incluyen equipos de dopaje láser fotovoltaico, serigrafía fotovoltaica, líneas de producción automatizadas fotovoltaicas, máquinas de bobinado, equipos de soldadura de baterías de litio, equipos de inspección por visión, máquinas de recubrimiento y líneas PACK de baterías de litio.
Aplicaciones de los motores DD en equipos de investigación científica
Las aplicaciones del motor DD HONPINE en equipos de investigación científica incluyen inspección óptica de precisión, equipos de señal de radar, telescopios astronómicos e inspección por visión artificial.
Aplicaciones de los motores DD en máquinas automatizadas
Las aplicaciones de los motores DD en líneas de producción automatizadas incluyen líneas de ensamblaje automatizadas de la industria 3C, fabricación de piezas automotrices, mesas de indexación automática de tapas de botellas en la industria alimentaria, unidades de procesamiento rotativo automatizadas, líneas de ensamblaje automatizadas, máquinas de ensamblaje multietapa, líneas de producción automatizadas de bienes de consumo rápido y líneas de ensamblaje automatizadas farmacéuticas.
