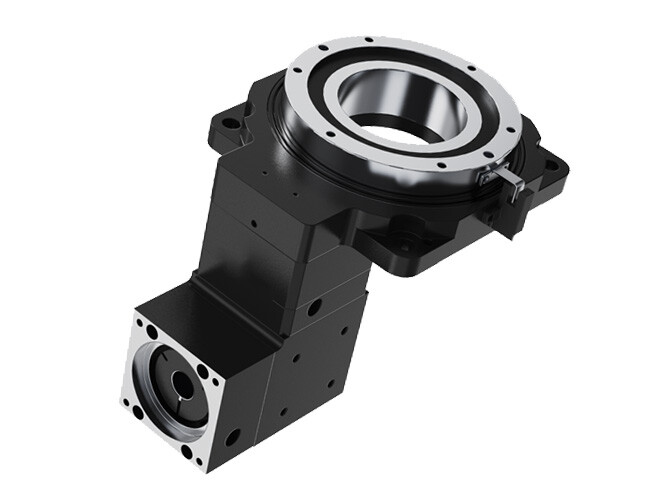

Mesa Rotativa Hueca de Engranajes Cónicos en Ángulo Recto

  • Mesa Rotativa Hueca de Engranajes Cónicos en Ángulo Recto

● Introducción

La mesa rotativa hueca en ángulo recto es una versión mejorada de la mesa rotativa hueca estándar, que incorpora un conjunto integrado de engranajes cónicos en ángulo recto para redirigir la orientación de entrada y optimizar el espacio. Su estructura hueca central permite que tuberías (por ejemplo, tubos de aire, cables eléctricos) pasen por el centro del plato giratorio, resolviendo los problemas de enredo de cables comunes en los mecanismos rotativos tradicionales. Impulsada por un servomotor, la plataforma utiliza reducción de engranajes o transmisión por tornillo sin fin para lograr un control angular de alta precisión, al mismo tiempo que ofrece una rigidez excepcional y una repetibilidad de posicionamiento precisa.
Contáctenos

Características

• Diseño de Estructura Hueca
(a) El canal central hueco facilita la transmisión de medios (aire/líquido/eléctrico), simplificando el diseño del equipo.
(b) La interfaz del motor montada en el lateral evita interferencias entre tuberías y componentes móviles.


• Juego de Engranajes Cónicos de Ángulo Recto Integrado
Redirige la orientación de entrada para optimizar el uso del espacio.


• Soporte de Alta Rigidez
Rodamientos de rodillos cruzados de precisión con rodillos precargados en ángulo de 90° soportan cargas radiales, axiales y de vuelco, ofreciendo una rigidez 5-10 veces mayor que los rodamientos convencionales.


• Alta Precisión Rotacional
La mesa giratoria se somete a un rectificado secundario para garantizar tolerancias geométricas estrictas (coaxialidad, paralelismo), logrando una precisión rotacional superior.


• Compatibilidad Flexible
(a) Compatible con cualquier marca de motores servo/paso a paso; admite bridas e interfaces de eje-agujero personalizadas.
(b) El diseño modular permite instalación horizontal/vertical para una mayor escalabilidad.

Especificaciones

Hoja 1

Actuadores Rotativos Huecos en Ángulo Recto
Modelo
60Z85Z-0585Z-10130Z170Z-10200Z280Z
Relación de Reducción
1015101520302030203050203050203050
Diámetro del Orificio Huecommφ28φ33φ33φ62φ72φ100φ150
Par de Salida NominalN·m5N·m18N·m18N·m3455N·m55N·m55N·m
Velocidad MáximaRPM200rpm200rpm200rpm200rpm200rpm200rpm200rpm
Precisión de ReposicionamientoArcosegundo±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec
Carga Axial AdmisibleN150N300N500N2000N2000N4000N7000N
Carga Radial AdmisibleN300N200N250N1200N1200N2500N3500N
Paralelismo de la Mesamm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm
Excentricidad de la Caramm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm
Excentricidad del Diámetro Exteriormm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm
Momento de Inerciakg·m2735x10-7kg·m21203x10-6kg·m21203x10-6kg·m22772x10-6kg·m227619x10-6kg·m227619x10-6kg·m2361220x10-6kg·m2
Precisión de PosicionamientoArcosegundo≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec
Temperatura de Operación°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C
Vida Útilh20000h20000h20000h20000h20000h20000h20000h
Grado de ProtecciónIPIP40IP40IP40IP40IP40IP40IP40
Nivel de RuidodB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB
