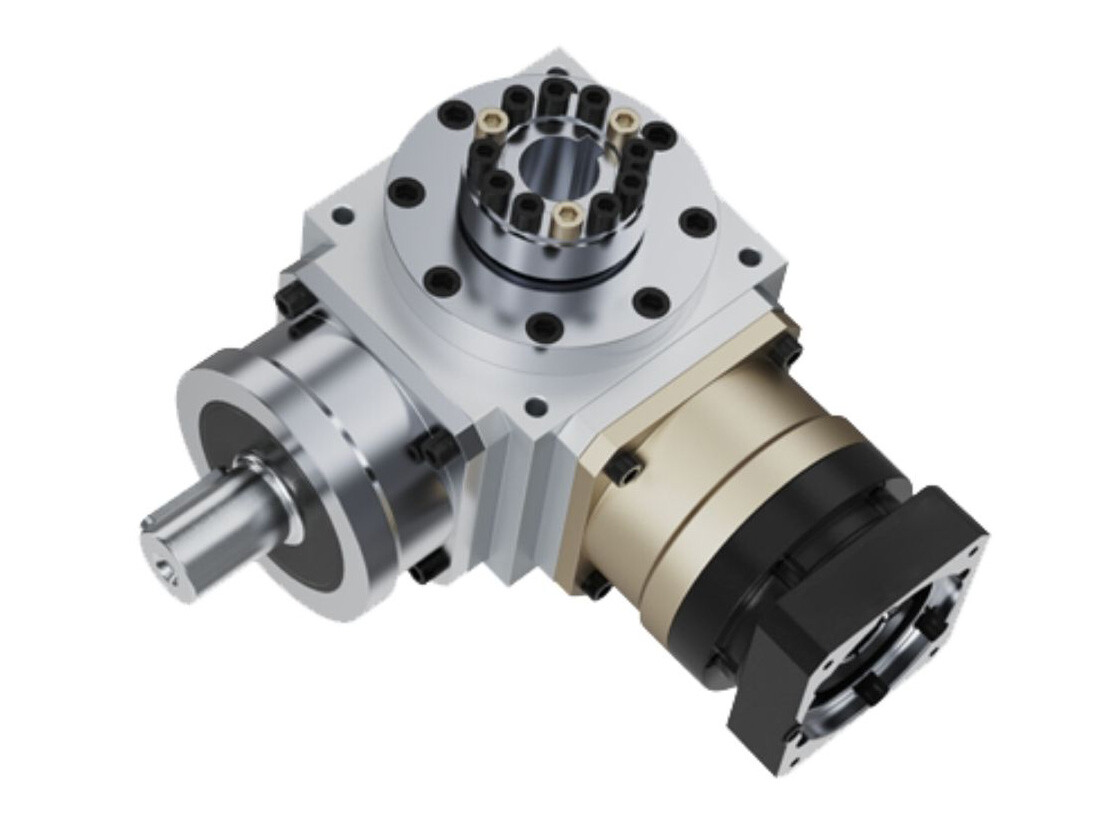

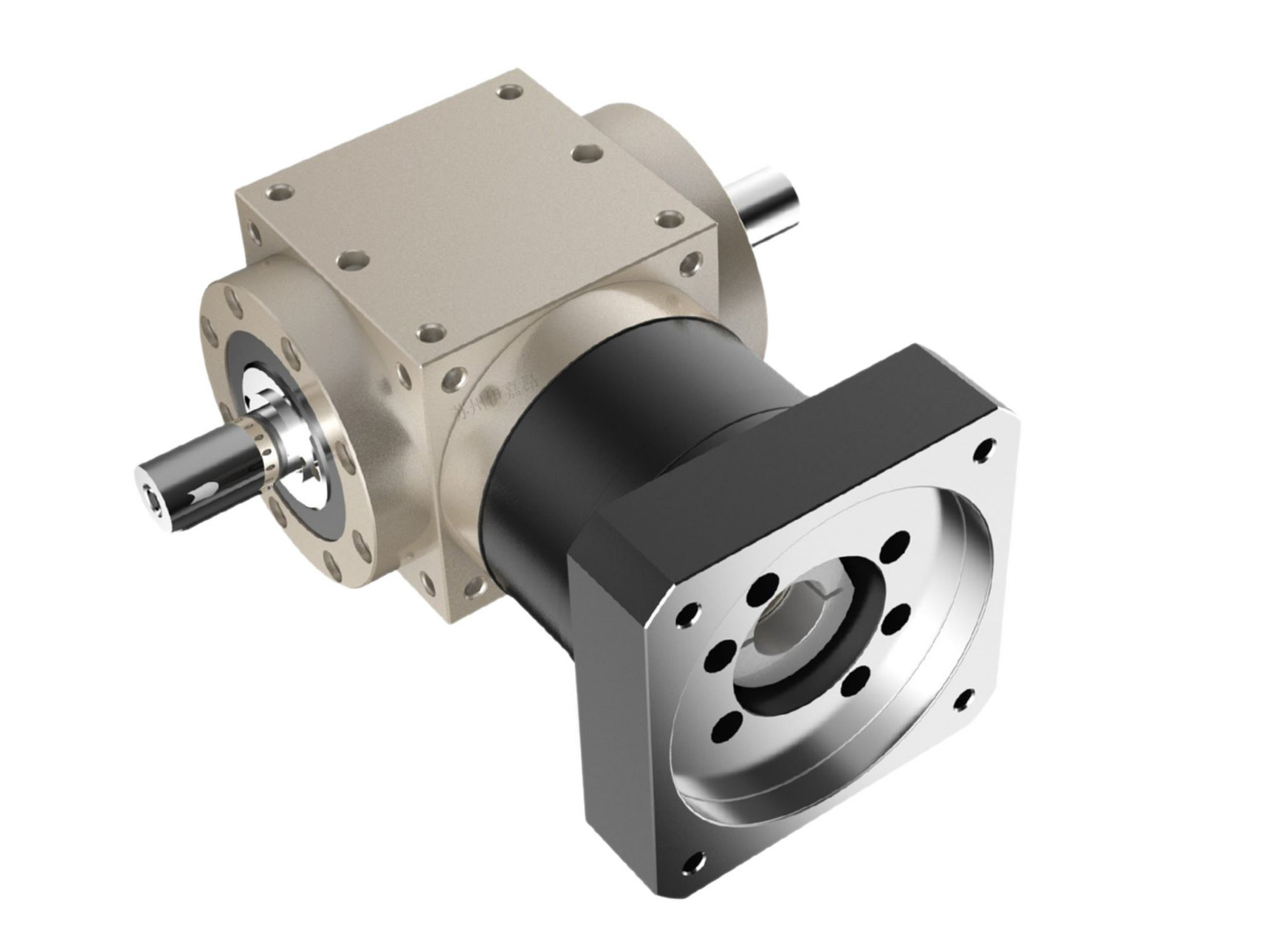

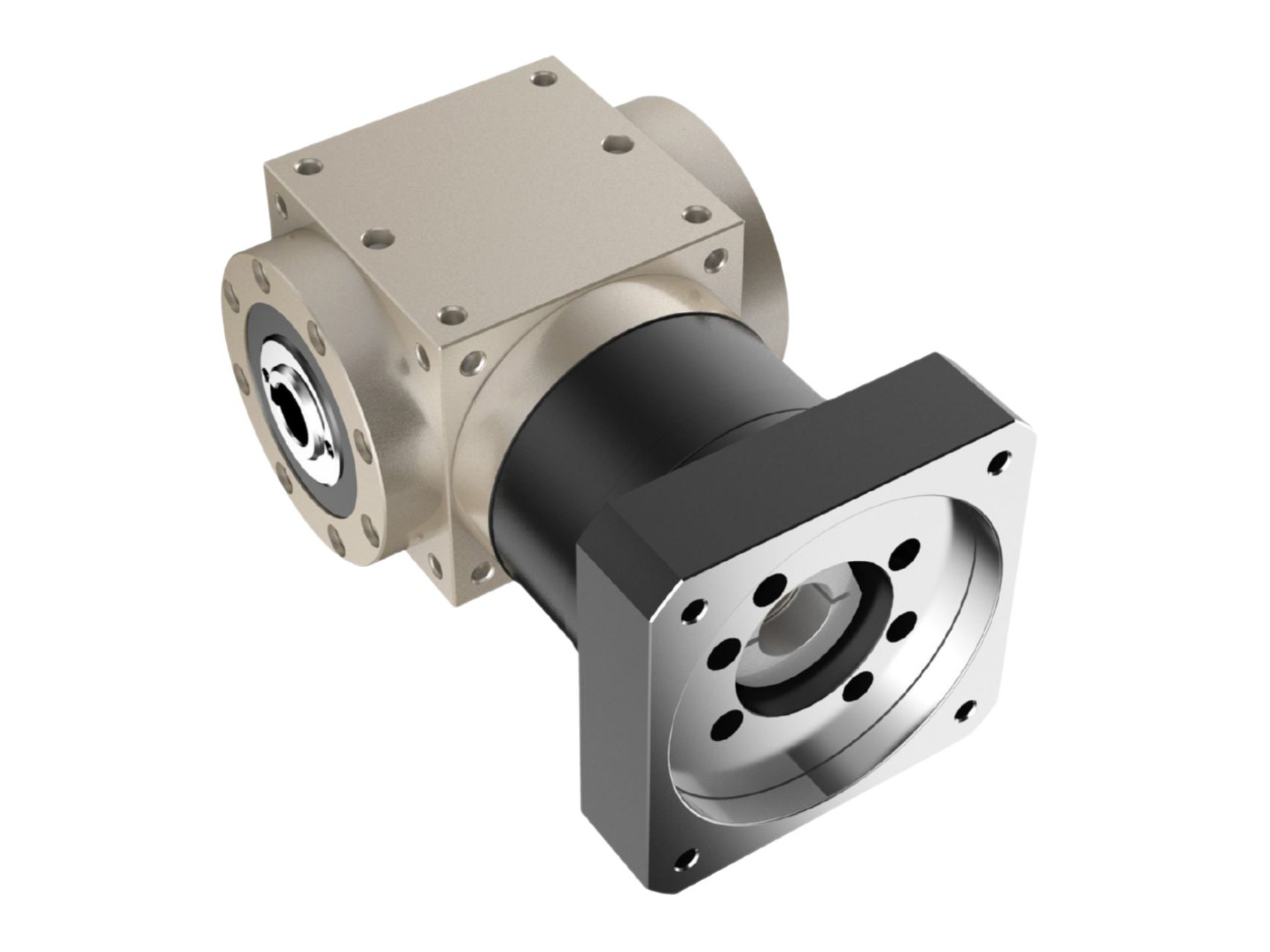

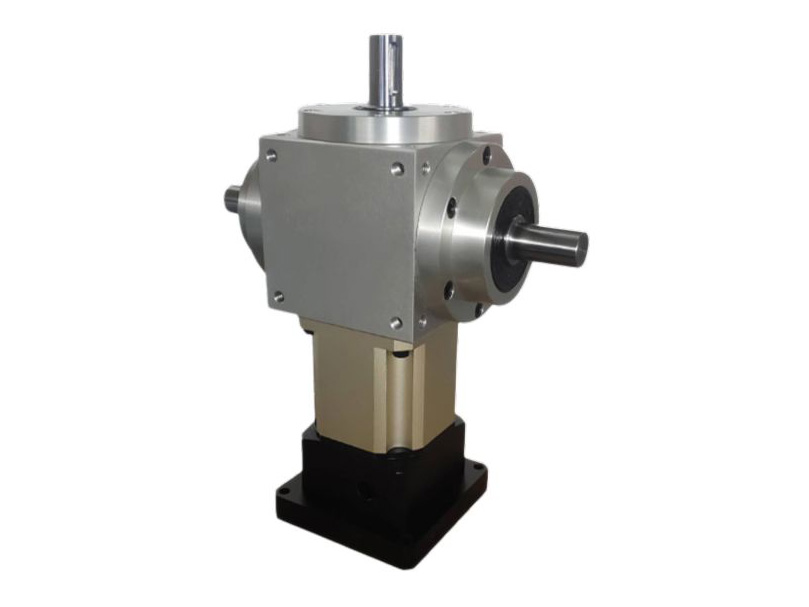

Caja de engranajes cónicos espirales en ángulo recto de entrada con orificio compacto de 90 grados

Name: Caja de engranajes cónicos espirales en ángulo recto de entrada con orificio compacto de 90 grados
SKU: 0

● Introducción

Una caja de engranajes cónicos espirales en ángulo recto con entrada de orificio presenta un eje de entrada con diseño de orificio y una placa de brida de conexión para el acoplamiento directo del motor. Sus ejes de entrada y salida están dispuestos en un ángulo de 90 grados, logrando la redirección de potencia a través de mecanismos de engranajes como engranajes cónicos espirales o engranajes cónicos. El diseño central se enfoca en optimizar la eficiencia espacial, haciéndolo adecuado para equipos de automatización industrial, máquinas herramienta CNC, maquinaria de embalaje y otras aplicaciones que requieren instalación compacta o transmisión de potencia direccional. Dependiendo de las demandas operativas específicas, los materiales de la carcasa varían: las carcasas de aluminio se priorizan para sistemas automatizados y escenarios sensibles al peso; las carcasas de acero inoxidable atienden entornos resistentes a la corrosión como procesamiento de alimentos, productos farmacéuticos e ingeniería marina; las carcasas de acero aleado están diseñadas para aplicaciones de servicio pesado como sistemas de elevación de almacenes inteligentes. Los clientes deben comunicar su contexto operativo y requisitos de materiales a los fabricantes durante la selección para garantizar un rendimiento óptimo de la caja de engranajes.

Contáctenos

Características

▪ Diseño Centrado en el Usuario

Incluye un orificio de eje para entrada y una brida de conexión para acoplamiento directo con el motor, garantizando facilidad de uso.

▪ La estructura interna de engranajes cónicos y la disposición perpendicular de ejes de entrada/salida minimizan la huella del equipo, ideal para espacios de instalación reducidos.

▪ Alta Eficiencia de Transmisión y Bajo Consumo Energético

Utiliza engranajes de precisión y un sistema de lubricación optimizado, logrando una eficiencia superior al 95% y reduciendo pérdidas energéticas.

▪ Alta Precisión y Bajo Nivel de Ruido

La combinación de engranajes helicoidales/cónicos con mecanizado de precisión garantiza juego mínimo, posicionamiento exacto, operación suave y ruido reducido.

▪ Alta Capacidad de Carga y Durabilidad

Materiales de alta resistencia (como acero forjado premium) y tratamientos térmicos mejoran la capacidad de carga, soportando fuerzas radiales/axiales y prolongando la vida útil.

▪ Configuraciones de Salida Diversas

Opciones disponibles: entrada hueca con salida de eje, entrada hueca con salida hueca, entrada de eje con salida de eje, y entrada de eje con salida hueca.

▪ Aplicaciones Recomendadas

Ideal para plataformas elevadoras y sistemas multimódulo accionados por un solo motor.

Especificaciones

Hoja 1



Datos de rendimiento del reductor (el rendimiento y las especificaciones de la serie ATB son los mismos que los de la serie AT)
Especificaciones		Etapa	Relación de reducciónA	NT065 FL NT065 FL1 NT065 FH NT065 FC NT065 FR1	NT075 FL NT075 FL1 NT075 FH NT075 FC NT075 FR1	NT090 FL NT090 FL1 NT090 FH NT090 FC NT090 FR1	NT110 FL NT110 FL1 NT110 FH NT110 FC NT110 FR1	NT140 FL NT140 FL1 NT140 FH NT140 FC NT140 FR1	NT170 FL NT170 FL1 NT170 FH NT170 FC NT170 FR1	NT210 FL NT210 FL1 NT210 FH NT210 FC NT210 FR	NT240 FL NT240 FL1 NT240 FH NT240 FC NT240 FR1	NT280 FL NT280 FL1 NT280 FH NT280 FC NT280 FR1
Par de salida nominal T₂N (Nm)	Nm	1	1	25	45	78	150	360	585	1,300	2,150	3,200
			1.5	25	45	78	150	360	585	1,300	2,150	3,200
			2	24	42	68	150	330	544	1,220	2,010	3,050
			3	18	33	54	120	270	450	1,020	1,650	2,850
			4	13	28	48	100	224	376	860	1,410	2,300
			5	12	25	40	85	196	320	740	1,210	2,000
		2	7	12	12	33	91	91	91	195	358	358
			10	24	28	68	150	208	208	430	846	846
			15	18	33	54	120	270	312	645	1,269	1,269
			20	13	28	48	100	224	376	860	1,410	1,692
			25	12	25	40	85	196	320	740	1,210	2,000
			35	12	25	40	85	196	320	740	1,210	1,790
			50	12	25	40	85	196	320	740	1,210	1,465
		3	75	-	-	-	120	210	312	585	1,269	1,269
			100	-	-	-	100	224	376	780	1,410	1,692
			125	-	-	-	85	196	320	740	1,210	2,000
			150	-	-	-	120	135	312	390	975	975
			200	-	-	-	100	180	376	520	1,300	1,300
			250	-	-	-	85	196	320	650	1,210	1,625
			350	-	-	-	85	196	320	740	1,210	1,790
			500	-	-	-	85	196	320	740	1,210	1,465
Par de aceleración máximo T₂B	Nm	1,2,3	1~500	1.5 veces el par de salida nominal
Velocidad de entrada de aceleración máxima n₁B	rpm	1	1~5	7,500	6,500	5,500	4,500	3,500	3,000	2,200	2,000	1,700
		2	7~50	8,000	8,000	6,000	6,000	6,000	6,000	4,800	3,600	3,600
		3	75~500	-	-	-	8,000	8,000	6,000	6,000	6,000	6,000
Juego B	arcmin	1	1~5	≤6	≤6	≤6	≤6	≤6	≤6	≤6	≤6	≤6
		2	7~50	≤8	≤8	≤8	≤8	≤8	≤8	≤8	≤8	≤8
		3	75~500				≤10	≤10	≤10	≤10	≤10	≤10
Carga radial permisible F₂rBc Eje de salida d2	N	1,2,3	1~500	900	1,100	1,700	2,700	4,800	6,600	11,500	16,000	18,000
Carga axial permisible F₂aBc Eje de salida d2	N	1,2,3	1~500	450	550	850	1,350	2,400	3,300	5,750	8,500	9,000
Vida útil D	hr	1,2,3	1~500	20,000
Eficiencia η	%	1	1~5	≥98%
Eficiencia η	%	23	7~500	≥94%
Temperatura de Operación	℃	1,2,3	1~500	-10℃~90℃
Lubricación				Grasa lubricante sintética
Nivel de ruido (n₁=1500rpm	dB(A)	1,2,3	1~500	≤71	≤72	≤76	≤77	≤78	≤79	≤81	≤83	≤84

Hoja 2



Datos de rendimiento del reductor de velocidad
Especificación	Etapa	Relación de reducciónA	NT065 FL NT065 FL1 NT065 FH NT065 FC NT065 FR	NT075 FL NT075 FL1 NT075 FH NT075 FC NT075 FR1	NT090 FL NT090 FL1 NT090 FH NT090 FC NT090 FR1	NT110 FL NT110 FL NT110 FH NT110 FC NT110 FR1	NT140 FL NT140 FL NT140 FH NT140 FC NT140 FR1	NT170 FL NT170 FL1 NT170 FH NT170 FC NT170 FR	NT210 FL NT210 FL1 NT210 FH NT210 FC NT210 FR1	NT240 FL NT240 FL1 NT240 FH NT240 FC NT240 FR	NT280 FL NT280 FL1 NT280 FH NT280 FC NT280 FR
Momento de inercia J₁	1	1	0.51	1.30	3.14	7.62	23.54	59.09	195.96	365.38	787.63
		1.5	0.46	1.15	2.80	6.65	19.34	49.38	156.02	279.62	584.28
		2	0.44	1.10	2.68	6.23	17.72	45.44	140.80	245.78	500.26
		3	0.43	1.09	2.64	6.08	17.16	44.11	135.51	233.75	471.56
		4	0.43	1.08	2.63	6.05	17.03	43.79	134.14	230.77	464.76
		5	0.43	1.08	2.63	6.04	16.99	43.69	133.71	229.71	462.08
	2	7	0.15	0.15	0.50	2.79	2.79	2.79	9.91	29.26	29.26
		10	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		15	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		20	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		25	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		35	0.15	0.15	0.50	2.79	2.79	2.79	9.91	29.26	29.26
		50	0.15	0.15	0.50	2.79	2.79	2.79	9.89	29.20	29.20
	3	75	-	-	-	0.15	0.15	0.50	0.50	2.80	2.80
		100	-	-	-	0.15	0.15	0.50	0.50	2.80	2.80
		125	-	-	-	0.15	0.15	0.50	0.50	2.80	2.80
		150	-	-	-	0.15	0.15	0.50	0.50	2.79	2.79
		200	-	-	-	0.15	0.15	0.50	0.50	2.79	2.79
		250	-	-		0.15	0.15	0.50	0.50	2.79	2.79
		350		-		0.15	0.15	0.50	0.50	2.79	2.79
		500	-	-	-	0.15	0.15	0.50	0.50	2.79	2.79
