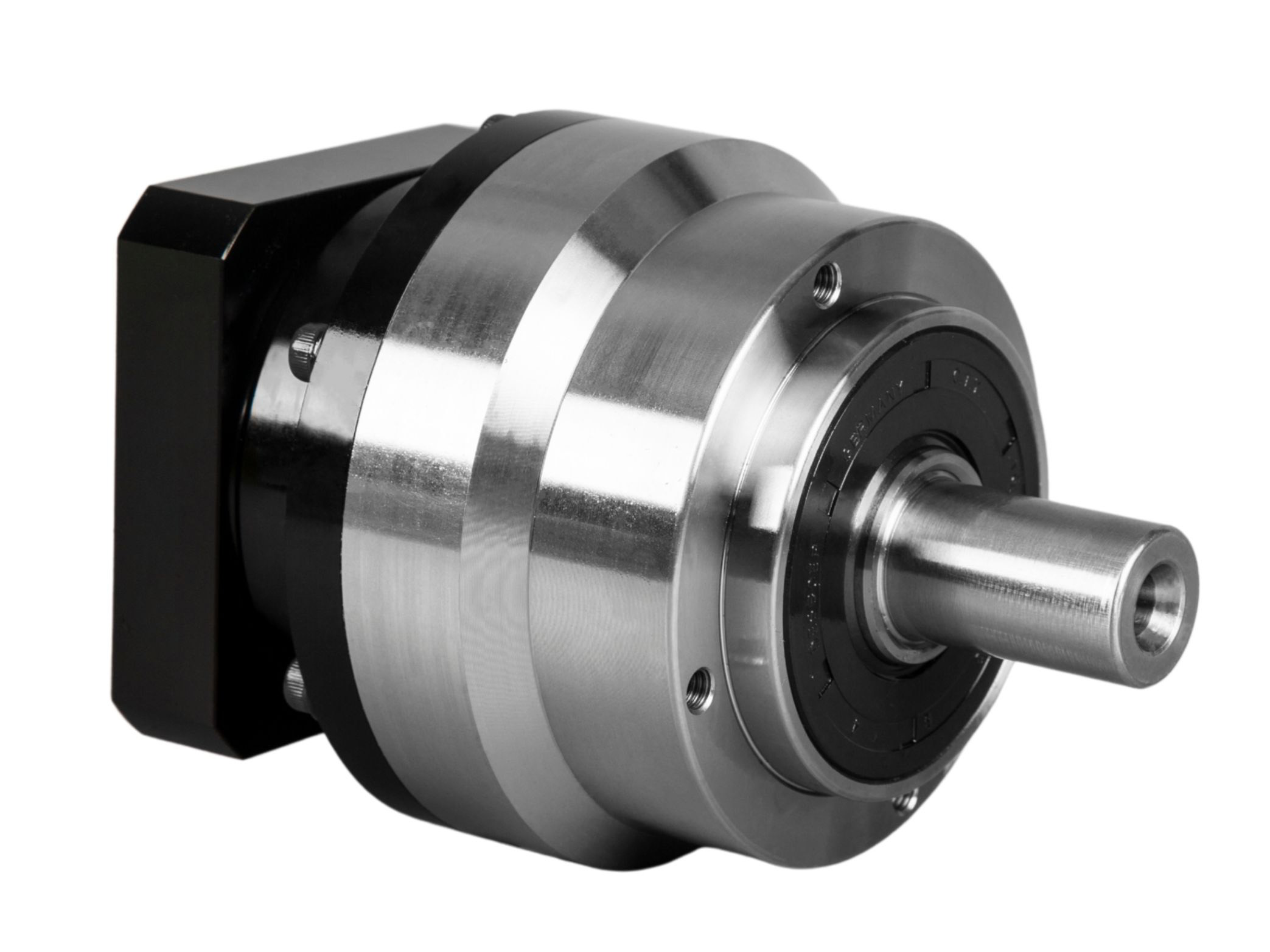

Reductor planetario de alta precisión con brida circular

Name: Reductor planetario de alta precisión con brida circular
SKU: 0

● Introducción

El reductor planetario con brida circular y salida por eje es un sistema de transmisión de engranajes planetarios con un diseño vertical de 90 grados entre los ejes de entrada y salida, ambos ubicados en el mismo plano. El reductor cuenta con una carcasa circular y una brida de salida circular. La transmisión de potencia y la reducción de velocidad se logran mediante el engranaje multietapa. Su diseño compacto y eficiente en espacio lo hace ideal para aplicaciones industriales generales con limitaciones espaciales o que requieren una orientación vertical de entrada-salida.

Contáctenos

Características

● Diseño de Carcasa Circular y Brida

La carcasa de la caja de cambios y la brida de salida adoptan una estructura circular. Los tornillos se fijan verticalmente hacia abajo desde la parte superior, y se pueden personalizar bridas adicionales en el extremo de salida circular para cumplir con requisitos específicos del cliente.

● Configuración de Entrada-Salida a 90 Grados
La disposición de ejes perpendiculares optimiza el uso del espacio y redirige el par de salida.

● Engranajes Helicoidales y Cónicos de Alta Eficiencia
Utiliza engranajes helicoidales combinados con un conjunto de engranajes cónicos integrados, manteniendo una eficiencia superior al 90% en transmisiones multietapa.

● Precisión Ultra Alta y Juego Mínimo
Engranajes rectificados con precisión y un mecanismo de bloqueo tipo pinza minimizan el juego a ≤2 minutos de arco (1/30 de grado), cumpliendo con las exigentes demandas de precisión de posicionamiento de los sistemas servo.

● Capacidad de Carga Excepcional
El diseño de engranaje multi-diente distribuye las cargas uniformemente. Engranajes cementados y templados combinados con rodamientos de aguja ofrecen un par de salida de hasta varios miles de Nm y una resistencia excepcional a los impactos.

● Reducción de Ruido y Estabilidad Libre de Vibraciones
Arquitectura patentada de reducción de ruido y tecnología de engranaje helicoidal rodante minimizan el ruido operativo mientras garantizan un rendimiento suave y libre de vibraciones.

● Durabilidad Extendida y Mantenimiento Cero
Sellos premium y tecnología de lubricación de por vida garantizan una vida útil del engranaje superior a 20,000 horas, incluso en entornos extremos con altas temperaturas o exposición a polvo pesado.

Especificaciones

Hoja 1



Especificación		Número de segmentos	Relación	NE070	NE090	NE120	NE155	NE205	NE235
Par de salida nominal	Nm	simple	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		doble	15	50	120	190	320	550	1080
			16	—	—	—	—	—	—
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
Inercia rotacional	Kg.cm3	simple	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		doble	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	—	—	—	—	—	—
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

Hoja 2



Tabla de parámetros		Número de segmentos	Relación	NE070	NE090	NE120	NE155	NE205	NE235
Par de aceleración máximo	Nm	1,2	1.8 veces el par de salida nominal
Par de parada de emergencia	Nm	1,2	3 veces el par de salida nominal
Velocidad de entrada nominal	rpm	1	3~10	5000	4000	4000	3000	3000	2000
Velocidad de entrada nominal	rpm	2	15~100	5000	4000	4000	3000	3000	2000
Velocidad de entrada máxima	rpm	1	3~10	10000	8000	8000	6000	6000	4000
Velocidad de entrada máxima	rpm	2	15~100	10000	8000	8000	6000	6000	4000
Juego ultrapreciso	arcmin	1	3~10	—	≤1	≤1	≤1	≤1	≤1
Juego ultrapreciso	arcmin	2	15~100	—	—	≤3	≤3	≤3	≤3
Juego preciso	arcmin	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3
Juego preciso	arcmin	2	15~100	≤5	≤5	≤5	≤5	≤5	≤5
Juego estándar	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5
Juego estándar	arcmin	2	15~100	≤7	≤7	≤7	≤7	≤7	≤7
Rigidez torsional	Nm/arcmin	1,2	3~100	8	14	27	52	148	305
Fuerza radial máx.	N	1,2	3~100	1730	3250	7000	9600	14500	27800
Fuerza axial máx.	N	1,2	3~100	865	1625	3500	4800	7250	13900
Momento de inclinación	Nm	1,2	3~100	77	152	325	530	920	1840
Vida útil	hr	1,2	3~100	20000hr (funcionamiento continuo 10000hr)
Eficiencia	%	1	3~10	≥97%
Eficiencia	%	2	15~100	≥94%
Peso	kg	1	3~10	1.4	3.3	6.9	13.0	31.0	48.0
Peso	kg	2	15~100	1.6	4.7	8.7	17.0	35.0	60.0
Temperatura de Operación	℃	1,2	3~100	-10℃-90℃
Lubricación		1,2	3~100	Grasa sintética
Clase de protección		1,2	3~100	IP65
Posición de montaje		1,2	3~100	Cualquier dirección
Nivel de ruido (N1=3000rpm, sin carga)	dB(A)	1	3~10	≤58	≤60	≤63	≤65	≤67	≤70
Nivel de ruido (N1=3000rpm, sin carga)	dB(A)	2	15~100	≤58	≤60	≤63	≤65	≤67	≤70
