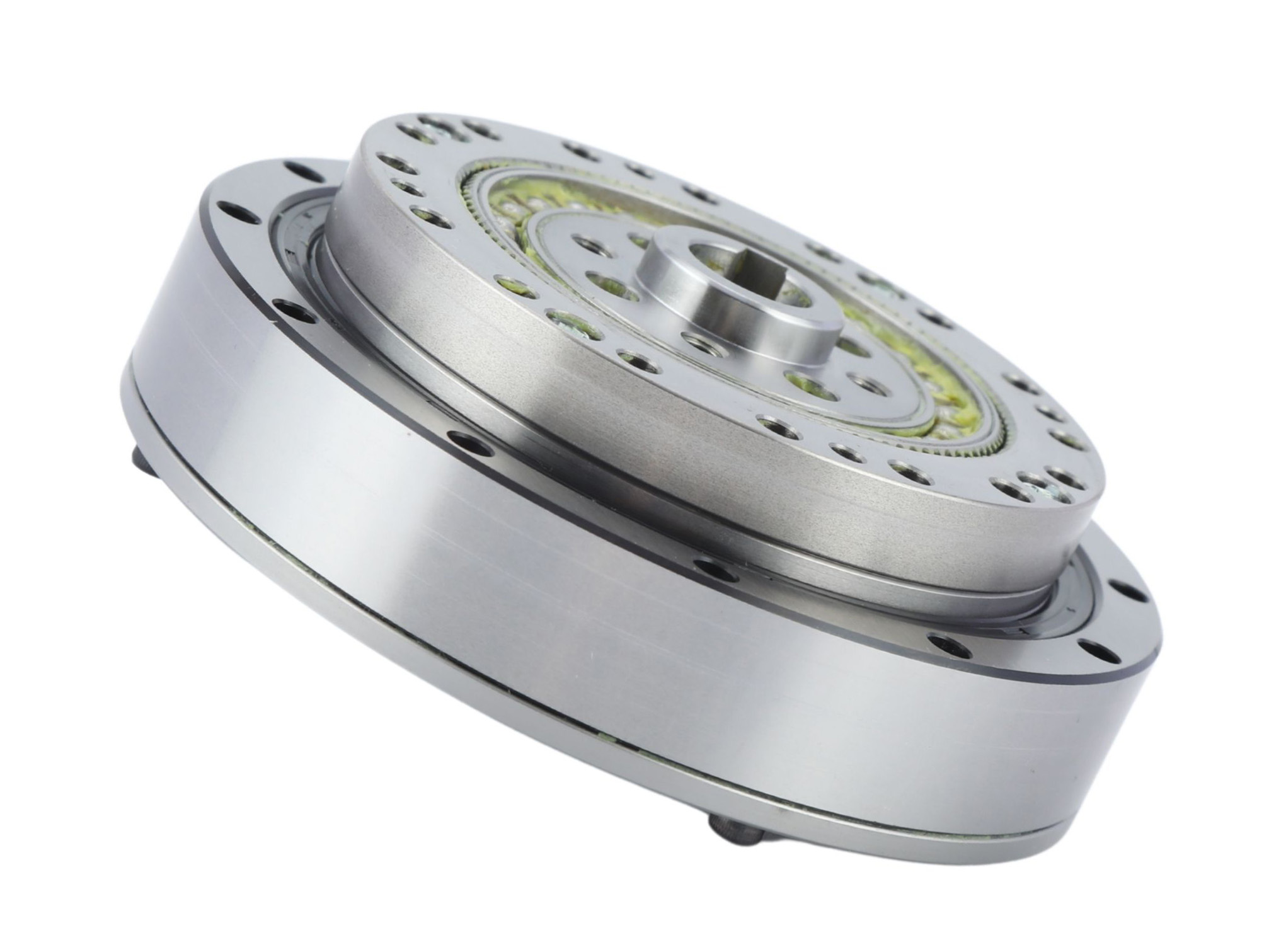

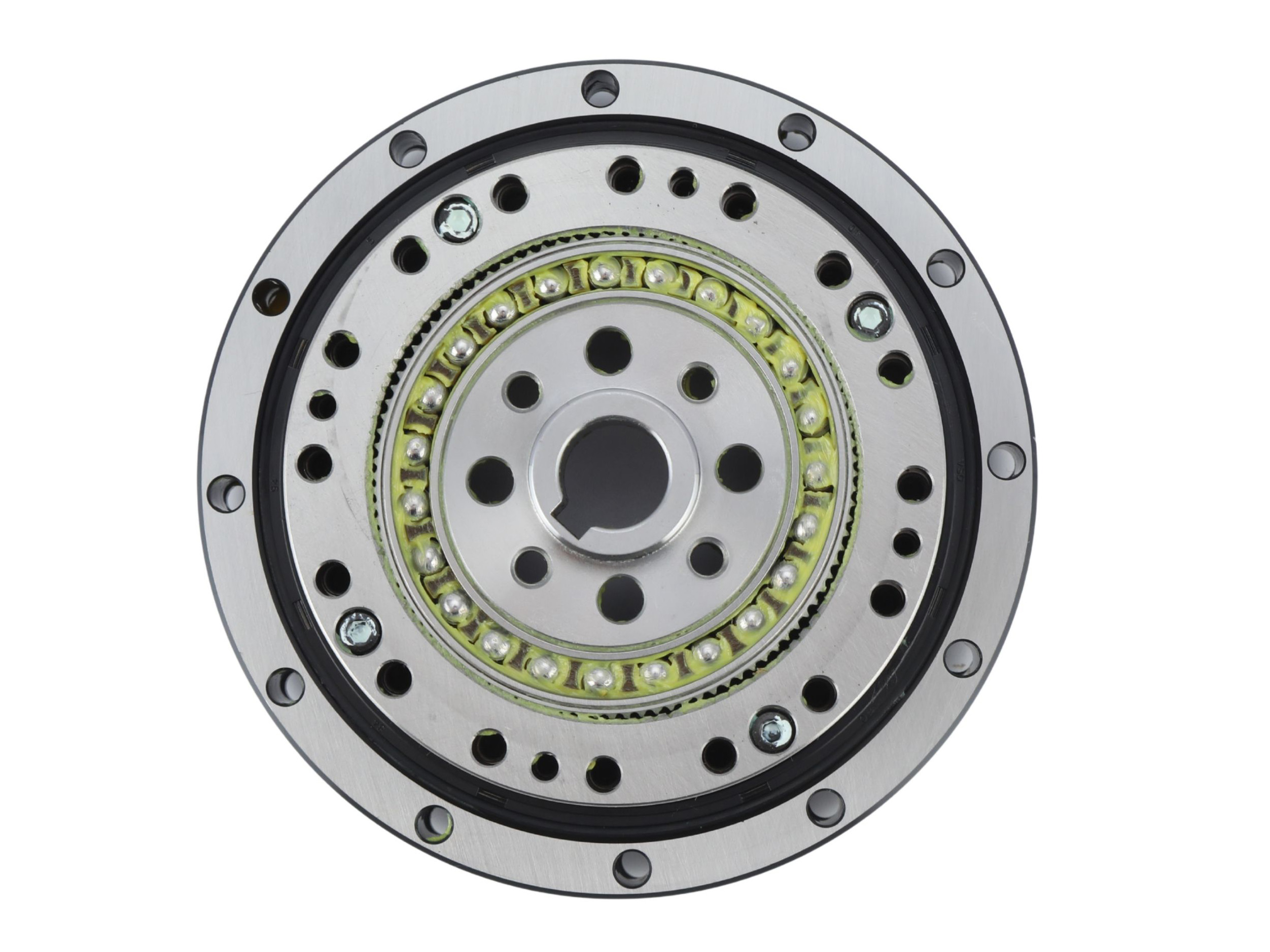

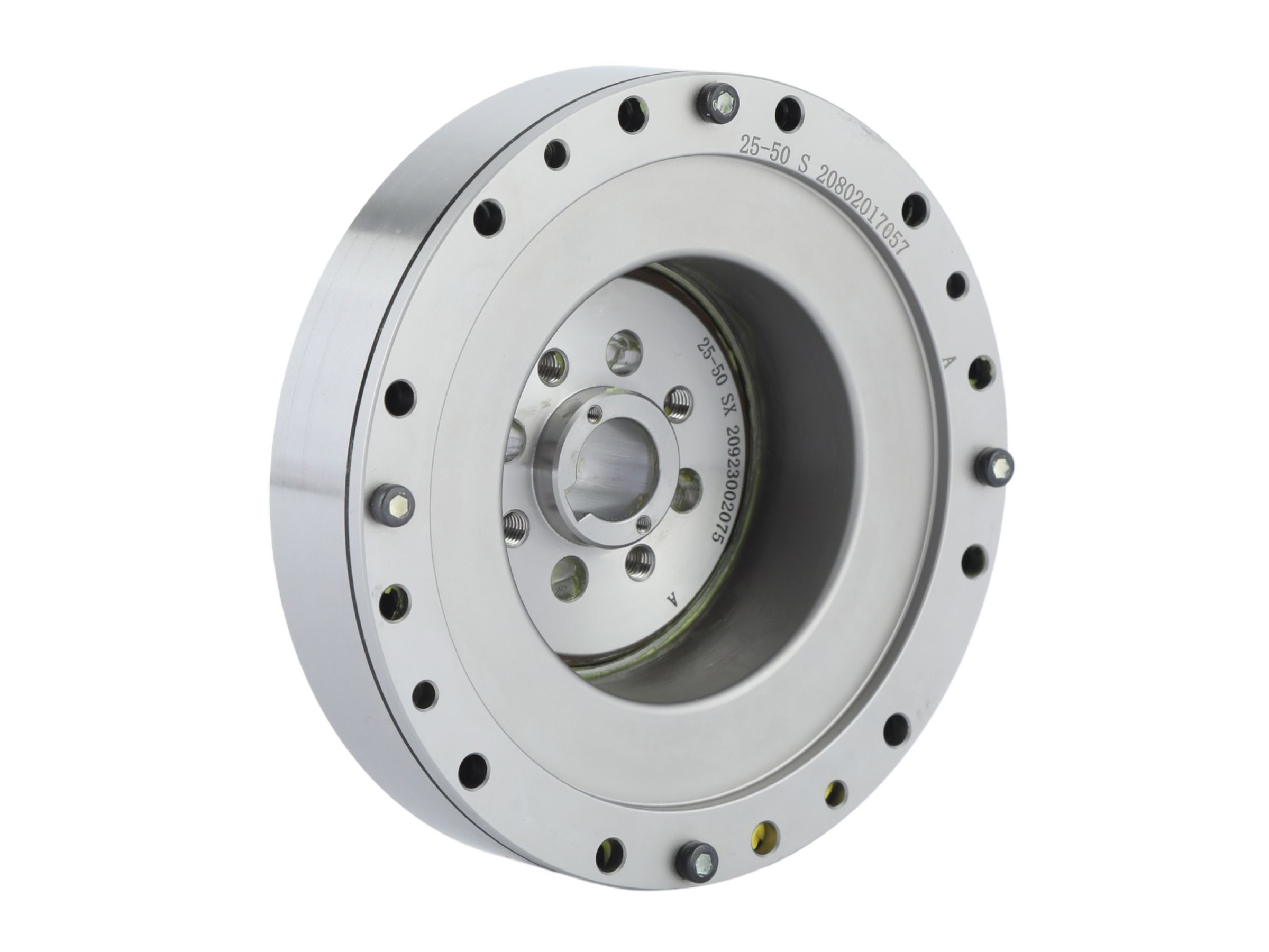

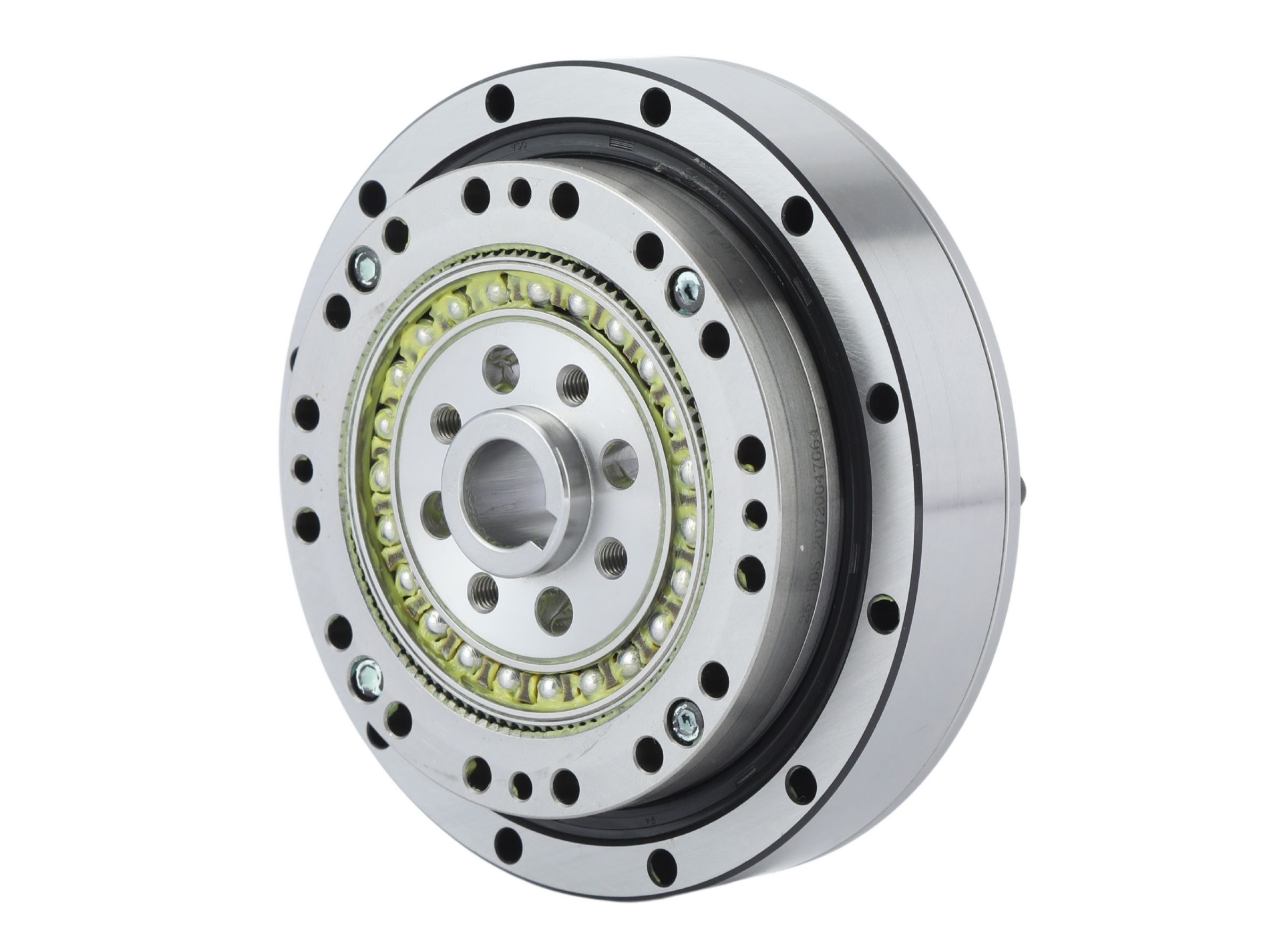

Diseño Compacto Caja de Engranajes de Onda de Deformación de Alto Par y Carga Pesada

Name: Diseño Compacto Caja de Engranajes de Onda de Deformación de Alto Par y Carga Pesada
SKU: 0

● Introducción

La serie FHG-SJ de cajas de engranajes de onda de deformación está diseñada para aplicaciones de alto par y carga pesada, con dimensiones axiales compactas en comparación con los reductores convencionales. Incorpora un flexspline tipo sombrero de copa y un generador de ondas de leva integrado, donde el orificio del eje de leva es personalizable para adaptarse a modelos específicos de motores. El eje de entrada se conecta directamente al orificio interior del generador de ondas mediante una conexión de chavetero. Esta serie generalmente emplea una configuración de extremo de flexspline fijo y extremo de engranaje circular de salida.

Contáctenos

Características

● Mayor capacidad de par, rendimiento de carga mejorado y rigidez superior

● Estructura de leva integrada simplifica la instalación con configuraciones de montaje versátiles

● Precisión rotacional excepcional y precisión de posicionamiento repetible

● Alineación coaxial de entrada/salida

● Dimensiones axiales compactas en comparación con los reductores tradicionales

Especificaciones

Hoja 1



Modelo	Relación de reducción	Par nominal a entrada 2000r/min		Par máximo en arranque/parada		Valor máximo permitido de par medio de carga		Par máximo instantáneo permitido		Velocidad máxima de rotación permitida (r/min)	Velocidad media de rotación permitida (r/min)	Juego	Peso
Modelo	Relación de reducción	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	Lubricante de grasa	Lubricante de grasa	arcsec	kg
FHG-45-50-SJ	50	229	23	650	66	584	60	1235	126	3800	3000	12	6.5
FHG-45-80-SJ	80	407	42	918	94	507	52	1651	168	3800	3000	8	6.5
FHG-45-100-SJ	100	457	47	982	100	650	66	2041	208	3800	3000	6	6.5
FHG-45-120-SJ	120	524	53	1070	109	806	82	2288	233	3800	3000	5	6.5
FHG-45-160-SJ	160	524	53	1147	117	819	84	2483	253	3800	3000	4	6.5
FHG-50-80-SJ	80	484	49	1223	125	675	69	2418	247	3500	2500	8	9.6
FHG-50-100-SJ	100	612	62	1274	130	866	88	2678	273	3500	2500	6	9.6
FHG-50-120-SJ	120	692	71	1404	143	1057	108	2678	273	3500	2500	5	9.6
FHG-50-160-SJ	160	692	71	1534	157	1096	112	3187	325	3500	2500	4	9.6
FHG-58-80-SJ	80	714	73	1924	196	1003	102	3187	325	3000	2200	6	13.5
FHG-58-100-SJ	100	905	92	2067	211	1378	141	4134	422	3000	2200	5	13.5
FHG-58-120-SJ	120	971	99	2236	228	1547	158	4329	442	3000	2200	4	13.5
FHG-58-160-SJ	160	971	99	2392	244	1573	161	4459	455	3000	2200	3	13.5
FHG-65-80-SJ	80	971	99	2743	280	1352	138	4836	493	2800	1900	6	19.5
FHG-65-100-SJ	100	1238	126	2990	305	1976	202	6179	631	2800	1900	5	19.5
FHG-65-120-SJ	120	1238	126	3263	333	2041	208	6179	631	2800	1900	4	19.5
FHG-65-160-SJ	160	1238	126	2419	349	2041	208	6179	631	2800	1900	3	19.5
