Reductor de accionamiento armónico / Caja de engranajes del generador de onda de deformación
El término académico para harmonic drive es engranaje de onda de deformación; según sus características físicas, también puede llamarse reductor armónico o engranaje armónico. El principio del accionamiento armónico fue inventado por el destacado inventor estadounidense C.W. Musser y se puso en aplicación práctica en Japón en 1964. La empresa HONPINE comenzó a producir reductores armónicos en 2018 y ha optimizado continuamente el perfil del diente. A finales del siglo XX, China comenzó a investigar las teorías relacionadas y a participar en la producción industrial. La característica más significativa del reductor armónico es que consta de solo tres componentes básicos: un engranaje rígido, un engranaje flexible y un generador de onda. Esto facilita la miniaturización y el diseño ligero. Debido al gran número de dientes implicados en el proceso de engrane, puede lograr una transmisión de par significativa y un control preciso. Actualmente, hay más de 20 tipos de reductores armónicos, con un rango de par de 1 Nm a 2000 Nm.
Caja de engranajes de accionamiento armónico estándar
Los reductores armónicos estándar son la categoría más utilizada y de aplicación más amplia entre todos los tipos de reductores armónicos. Los productos estándar se producen y venden en masa, lo que da como resultado costos generales controlables y una precisión estable. Esta categoría principal incluye las series FSG, FHG, FHD, FSD y FDS.
![Diseño Compacto Caja de Engranajes de Onda de Deformación de Alto Par y Carga Pesada]( "Diseño Compacto Caja de Engranajes de Onda de Deformación de Alto Par y Carga Pesada")
Diseño Compacto Caja de Engranajes de Onda de Deformación de Alto Par y Carga PesadaLa serie FHG-SJ de cajas de engranajes de onda de deformación está diseñada para aplicaciones de alto par y carga pesada, con dimensiones axiales compactas en comparación con los reductores convencionales. Incorpora un flexspline tipo sombrero de copa y un generador de ondas de leva integrado, donde el orificio del eje de leva es personalizable para adaptarse a modelos específicos de motores. El eje de entrada se conecta directamente al orificio interior del generador de ondas mediante una conexión de chavetero. Esta serie generalmente emplea una configuración de extremo de flexspline fijo y extremo de engranaje circular de salida.Detalles![Reductor Armónico de Eje Hueco Grande de Estilo Sombrero con Alto Par]( "Reductor Armónico de Eje Hueco Grande de Estilo Sombrero con Alto Par")
Reductor Armónico de Eje Hueco Grande de Estilo Sombrero con Alto ParLa serie FHG-AH de reductores armónicos está diseñada para aplicaciones de alto par, eje hueco grande y cargas pesadas. Con un flexspline de estilo sombrero y un generador de ondas con estructura de eje hueco sobredimensionado, esta serie permite el paso sin esfuerzo de cables, husillos y rutas ópticas a través de su cavidad central, resolviendo eficazmente los desafíos asociados con el paso de componentes grandes. Ofrece una solución optimizada para estos requisitos. La serie suele emplear conexiones de polea sincrónica o estructuras de engranaje de eje hueco grande para la integración de entrada.Detalles![Engranaje de Onda de Deformación de Tipo Copa para Alto Par y Carga Pesada]( "Engranaje de Onda de Deformación de Tipo Copa para Alto Par y Carga Pesada")
Engranaje de Onda de Deformación de Tipo Copa para Alto Par y Carga PesadaLa serie FCG-AJ de engranajes de onda de deformación está diseñada para aplicaciones de alto par y carga pesada. Adopta un flexspline de tipo copa y un generador de ondas de leva integrado, donde el orificio del eje de leva se puede personalizar para adaptarse a modelos específicos de motores. El eje de entrada se conecta directamente con el orificio interno del generador de ondas mediante una conexión de chavetero. Esta serie generalmente emplea una configuración de extremo de spline circular fijo y extremo de flexspline de salida.Detalles![Reductor armónico de brida de eje de motor de alta rigidez]( "Reductor armónico de brida de eje de motor de alta rigidez")
Reductor armónico de brida de eje de motor de alta rigidezLa serie LHSG-RDP de reductores armónicos se desarrolla en la plataforma FHG-I de alta rigidez para adaptarse a clientes que requieren integración directa del motor. Incorpora orificios de conexión del eje del motor premecanizados y bridas de montaje del motor, con la unidad de engranajes sellada de fábrica con grasa lubricante especializada. Esta serie generalmente adopta un extremo de flexspline fijo y un extremo de spline circular de salida acoplado directamente al motor durante el funcionamiento. Ofrece una excepcional conveniencia para aplicaciones que requieren tanto conexión directa del motor como mayor rigidez del accionamiento armónico: los clientes pueden lograr usabilidad inmediata simplemente alineando el eje del motor y apretando los sujetadores después de la compra. Este diseño optimiza la eficiencia de instalación mientras mantiene la robustez estructural para escenarios de accionamiento directo de alta rigidez.Detalles![Engranaje armónico de reducción con brida de conexión directa al motor]( "Engranaje armónico de reducción con brida de conexión directa al motor")
Engranaje armónico de reducción con brida de conexión directa al motorLa serie de engranajes armónicos de reducción LCSG-RDB está diseñada en la plataforma FSG-I para facilitar la conexión directa al motor para los clientes. Cuenta con orificios de conexión del eje del motor y bridas de montaje del motor prediseñados, con el reductor de engranaje sellado internamente con grasa lubricante especial en fábrica. Esta serie generalmente emplea un extremo de corona circular fija y un extremo de corona flexible de salida acoplado directamente al motor durante el funcionamiento. Proporciona una excepcional comodidad para aplicaciones que requieren conexión directa al motor y bridas de sellado personalizadas: los clientes simplemente pueden asegurar la conexión del motor con tornillos para su uso inmediato después de la adquisición. Este diseño simplifica la integración manteniendo la integridad del sellado para usuarios con requisitos de accionamiento directo.Detalles![Armónica de Dimensiones Axiales Compactas con Estilo Sombrero de Copa]( "Armónica de Dimensiones Axiales Compactas con Estilo Sombrero de Copa")
Armónica de Dimensiones Axiales Compactas con Estilo Sombrero de CopaLa serie SHD-mini de armónicos está diseñada para aplicaciones con requisitos de volumen y peso reducidos, caracterizada por dimensiones axiales compactas y un flexspline estilo sombrero de copa. Esta serie suministra exclusivamente productos modulares preensamblados para uso inmediato. El cojinete principal emplea cojinetes de bolas compactos de cuatro puntos de contacto para soportar directamente cargas externas. Las dimensiones del agujero del eje en esta serie pueden personalizarse para adaptarse a tamaños específicos de ejes de motores. Seleccione el modelo de motor más adecuado según los requisitos de su diseño mecánico.Detalles![Diseño compacto tipo taza, accionamiento armónico miniatura ligero]( "Diseño compacto tipo taza, accionamiento armónico miniatura ligero")
Diseño compacto tipo taza, accionamiento armónico miniatura ligeroLa serie CSF-mini de accionamiento armónico miniatura está desarrollada para aplicaciones con requisitos especializados de volumen y peso, utilizando un flexspline de estilo taza. Esta serie ofrece exclusivamente productos modulares preensamblados para uso inmediato. El cojinete principal emplea rodamientos de bolas compactos de cuatro puntos de contacto para soportar directamente cargas externas. La serie CSF-mini incluye dos tipos: el tipo montaje en motor (2XH) y el tipo entrada por eje (1U) que admite formas de entrada como correas, engranajes y acoplamientos. Seleccione el modelo más adecuado según los requisitos de su diseño mecánico.Detalles![Eje de entrada de estructura de brida sellada para accionamiento armónico]( "Eje de entrada de estructura de brida sellada para accionamiento armónico")
Eje de entrada de estructura de brida sellada para accionamiento armónicoLa serie FHG-IV de accionamiento armónico presenta una configuración de eje de entrada. Adopta una estructura de brida sellada integrada que combina los componentes del accionamiento armónico en una sola unidad, llena internamente con grasa lubricante especializada para simplificar la integración del equipo. Un cojinete de rodillos cruzados de alta rigidez (cojinete principal) está integrado dentro del conjunto. Normalmente se configura con salida de corona circular fija y flexspline o salida de flexspline fija y corona circular.Detalles![Transmisión armónica de estructura de eje hueco grande de fácil instalación]( "Transmisión armónica de estructura de eje hueco grande de fácil instalación")

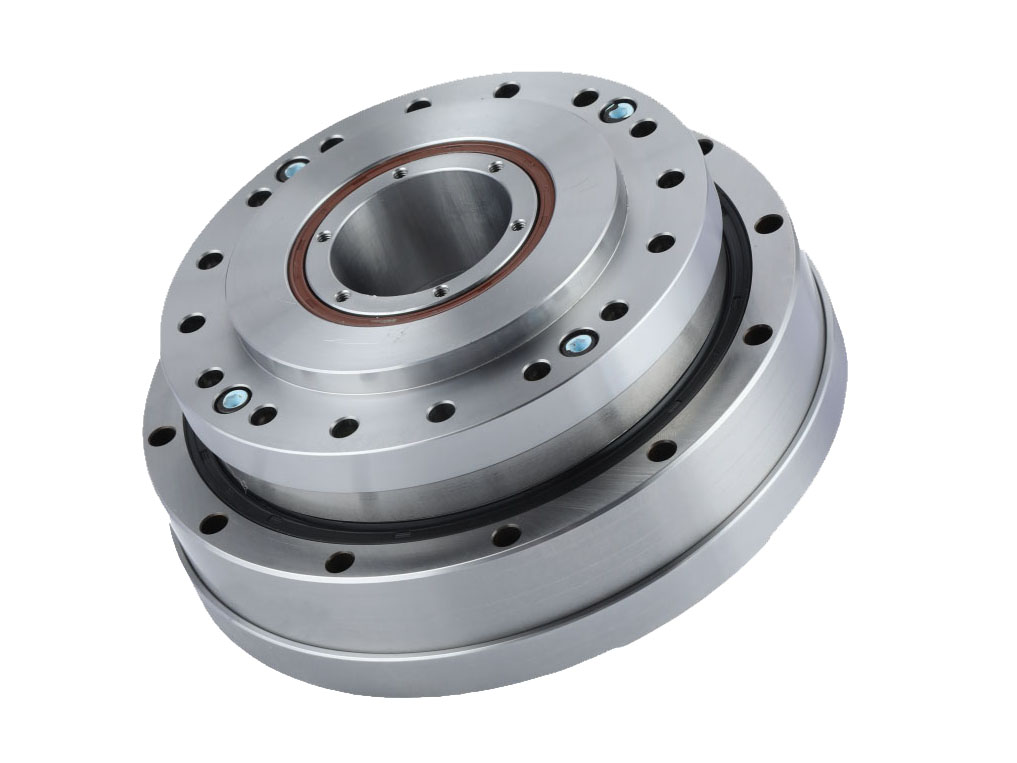

Transmisión armónica de estructura de eje hueco grande de fácil instalaciónLa serie FHG-III de transmisión armónica presenta una estructura de eje hueco grande. Adopta un diseño de brida sellada integrada que combina los componentes de la transmisión armónica en una sola unidad, prellenada con grasa lubricante especializada para simplificar el ensamblaje del equipo. Internamente, integra un cojinete de rodillos cruzados de alta rigidez (cojinete principal). Este sistema generalmente se configura con salida de corona circular fija y flexspline o salida de flexspline fija y corona circular.Detalles![Alta rigidez Alto par Alta precisión Accionamiento por onda de deformación]( "Alta rigidez Alto par Alta precisión Accionamiento por onda de deformación")
Alta rigidez Alto par Alta precisión Accionamiento por onda de deformaciónLa serie FHG-II de accionamiento por onda de deformación presenta una estructura de acoplamiento con rodamiento de rodillos cruzados para su generador de ondas, permitiendo el ajuste fino automático de la coaxialidad. El tamaño del orificio del árbol de levas se puede ajustar según el modelo de motor del cliente, con el eje de entrada encajando directamente en el orificio interior del generador de ondas y conectado mediante una chaveta plana. Incorpora un rodamiento de rodillos cruzados de alta rigidez integrado (rodamiento principal). Generalmente, se utiliza con el extremo de la rueda rígida fijo y la salida en el extremo de la rueda flexible, o con la rueda flexible fija y la salida en el extremo de la rueda rígida como método de conexión.Detalles![Caja de engranajes de onda de deformación con entrada y salida coaxial]( "Caja de engranajes de onda de deformación con entrada y salida coaxial")
Caja de engranajes de onda de deformación con entrada y salida coaxialLa serie FHG-I de cajas de engranajes de onda de deformación presenta una estructura de leva integrada para su generador de ondas. El tamaño del orificio del eje de leva se puede ajustar según el modelo de motor del cliente, con el eje de entrada encajando directamente en el orificio interior del generador de ondas y conectado mediante una chaveta plana. Incorpora un rodamiento de rodillos cruzados de alta rigidez integrado (rodamiento principal). Generalmente, se utiliza con el extremo de la rueda rígida fijo y la salida en el extremo del flexspline, o con el flexspline fijo y la salida en el extremo de la rueda rígida como método de conexión.Detalles![Engranaje de Onda de Deformación de Fácil Instalación para Brazos de Robot y Mesas Giratorias Selladas]( "Engranaje de Onda de Deformación de Fácil Instalación para Brazos de Robot y Mesas Giratorias Selladas")
Engranaje de Onda de Deformación de Fácil Instalación para Brazos de Robot y Mesas Giratorias SelladasLa serie FSG-II de engranajes de onda de deformación utiliza un mecanismo de acoplamiento de corredera cruzada para su generador de ondas. Las dimensiones del orificio del árbol de levas se pueden personalizar para adaptarse a modelos de motores específicos. El eje de entrada se acopla directamente al orificio interior del generador de ondas mediante una conexión con chaveta. Esta configuración se implementa típicamente con la corona circular fija en la base y la corona flexible como extremo de salida.Detalles![Engranaje de Onda de Deformación de Fácil Instalación Admite Diseño Personalizado para Adaptarse a Modelos de Motor]( "Engranaje de Onda de Deformación de Fácil Instalación Admite Diseño Personalizado para Adaptarse a Modelos de Motor")
Engranaje de Onda de Deformación de Fácil Instalación Admite Diseño Personalizado para Adaptarse a Modelos de MotorLa serie FSG-I de engranaje de onda de deformación emplea un generador de ondas integrado tipo leva. Las dimensiones del orificio del eje de leva se pueden personalizar para adaptarse a modelos de motor específicos del cliente. El eje de entrada se conecta directamente con el orificio interior del generador de ondas mediante una conexión con chaveta. Este sistema generalmente se configura con la corona circular fija en la base y la corona flexible funcionando como el extremo de salida.Detalles![Reductor Armónico Ultra Delgado de Diseño Compacto en Forma de Sombrero y Ligero]( "Reductor Armónico Ultra Delgado de Diseño Compacto en Forma de Sombrero y Ligero")
Reductor Armónico Ultra Delgado de Diseño Compacto en Forma de Sombrero y LigeroLa serie FHD de reductor armónico emplea un diseño ultra corto de corona flexible en forma de sombrero, diseñado para aplicaciones que exigen extrema compacidad y rendimiento ligero. El tipo combinado FHD persigue el diseño de perfil plano definitivo. En comparación con la serie FHG, su longitud axial se reduce aproximadamente en un 50%. Equipado con rodamientos de rodillos cruzados de alta rigidez en el lado de salida, es ideal para aplicaciones que requieren diseños con espacio limitado.Detalles![Engranaje armónico tipo copa compacto para aeroespacial, robótica, paneles LCD y equipos semiconductores]( "Engranaje armónico tipo copa compacto para aeroespacial, robótica, paneles LCD y equipos semiconductores")
Engranaje armónico tipo copa compacto para aeroespacial, robótica, paneles LCD y equipos semiconductoresLa serie FSD de engranajes armónicos adopta un diseño estructural de copa ultracorta con flexión de onda, logrando una longitud axial aproximadamente 50% más corta en comparación con la serie FSG. Está específicamente diseñada para aplicaciones que requieren extrema compacidad y reducción de peso.
En los últimos años, campos emergentes como los robots humanoides, los sistemas aeroespaciales, junto con los equipos de fabricación de paneles LCD y semiconductores, han estado buscando soluciones ultra delgadas bajo las estrictas limitaciones espaciales de los sistemas de línea de producción.
Basándose en las características ligeras y compactas de las transmisiones de engranajes armónicos, la serie FSD satisface las demandas del mercado al conservar el rendimiento probado de los productos tradicionales mientras implementa audaces innovaciones estructurales.Detalles![FDS Diseño Ultra Compacto de Engranaje Armónico con Alto Par]( "FDS Diseño Ultra Compacto de Engranaje Armónico con Alto Par")

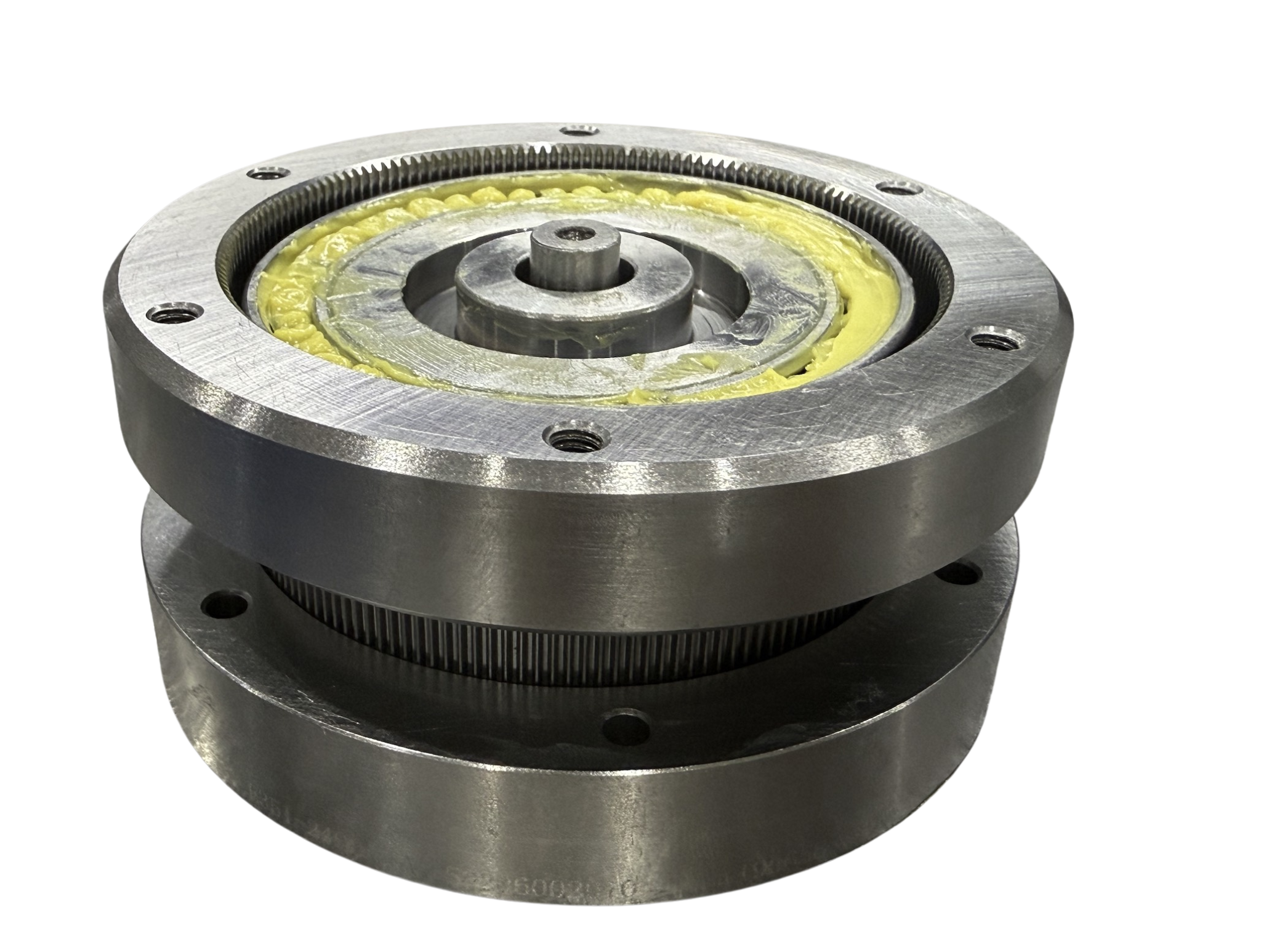

FDS Diseño Ultra Compacto de Engranaje Armónico con Alto ParLa serie de engranaje diferencial FDS se divide en tipo combinado y tipo componente. El tipo combinado tiene como objetivo integrar el mecanismo diferencial en una sola unidad para facilitar el ensamblaje en equipos, y su carcasa permite el montaje directo de engranajes de transmisión, poleas, etc. El tipo componente busca un diseño plano y delgado, permitiendo a los clientes diseñar su propia carcasa de encapsulado y optimizar el espacio del dispositivo según sus requisitos estructurales.
Utilizando el principio de funcionamiento único de Harmonic Drive, es un dispositivo diferencial ultracompacto capaz de realizar ajustes finos de fase y sincronización durante la operación.
El tipo combinado de la serie FDS comparte los mismos cuatro componentes principales que el tipo componente tipo panqueque, excepto que el tipo combinado incluye bridas de sellado delanteras y traseras adicionales y rodamientos de soporte. La serie FDS opera bajo el mismo principio de funcionamiento que la serie FSG tipo taza. La forma del flexspline tipo panqueque es idéntica a la sección transversal de la base del flexspline tipo taza, y los rodamientos del generador de ondas están dispuestos en dos filas, con el ancho del diente del spline circular y del flexspline aumentado para manejar mayor capacidad de par. Además, el tipo panqueque incorpora un spline circular adicional con el mismo número de dientes que el flexspline para la conexión al eje de salida.Detalles
Accionamiento armónico de onda de deformación con brida
Los reductores armónicos estándar son la categoría más utilizada y de aplicación más amplia entre todos los tipos de reductores armónicos. Los productos estándar se producen y venden en masa, lo que da como resultado costos generales controlables y una precisión estable. Esta categoría principal incluye las series FSG, FHG, FHD, FSD y FDS.
![Reductor armónico de brida de eje de motor de alta rigidez]( "Reductor armónico de brida de eje de motor de alta rigidez")
Reductor armónico de brida de eje de motor de alta rigidezLa serie LHSG-RDP de reductores armónicos se desarrolla en la plataforma FHG-I de alta rigidez para adaptarse a clientes que requieren integración directa del motor. Incorpora orificios de conexión del eje del motor premecanizados y bridas de montaje del motor, con la unidad de engranajes sellada de fábrica con grasa lubricante especializada. Esta serie generalmente adopta un extremo de flexspline fijo y un extremo de spline circular de salida acoplado directamente al motor durante el funcionamiento. Ofrece una excepcional conveniencia para aplicaciones que requieren tanto conexión directa del motor como mayor rigidez del accionamiento armónico: los clientes pueden lograr usabilidad inmediata simplemente alineando el eje del motor y apretando los sujetadores después de la compra. Este diseño optimiza la eficiencia de instalación mientras mantiene la robustez estructural para escenarios de accionamiento directo de alta rigidez.Detalles![Engranaje armónico de reducción con brida de conexión directa al motor]( "Engranaje armónico de reducción con brida de conexión directa al motor")
Engranaje armónico de reducción con brida de conexión directa al motorLa serie de engranajes armónicos de reducción LCSG-RDB está diseñada en la plataforma FSG-I para facilitar la conexión directa al motor para los clientes. Cuenta con orificios de conexión del eje del motor y bridas de montaje del motor prediseñados, con el reductor de engranaje sellado internamente con grasa lubricante especial en fábrica. Esta serie generalmente emplea un extremo de corona circular fija y un extremo de corona flexible de salida acoplado directamente al motor durante el funcionamiento. Proporciona una excepcional comodidad para aplicaciones que requieren conexión directa al motor y bridas de sellado personalizadas: los clientes simplemente pueden asegurar la conexión del motor con tornillos para su uso inmediato después de la adquisición. Este diseño simplifica la integración manteniendo la integridad del sellado para usuarios con requisitos de accionamiento directo.Detalles
Caja de engranajes de accionamiento armónico grande
Los accionamientos armónicos extragrandes están diseñados y fabricados para clientes con requisitos especiales de par y tamaño dentro de la serie de reductores armónicos. Estos reductores armónicos ofrecen mayor par, mayor rigidez y una capacidad de carga más alta. Esta serie incluye:
Modelos de flexspline tipo copa de alto par: FCG-45-AJ, FCG-50-AJ, FCG-58-AJ, FCG-65-AJ;
Modelos de flexspline tipo sombrero de alto par: FHG-45-SJ, FHG-50-SJ, FHG-58-SJ, FHG-65-SJ;
Modelos de flexspline tipo sombrero de alto par con estructuras selladas de gran eje hueco: FHG-45-AH, FHG-50-AH, FHG-58-AH, FHG-65-AH.
![Diseño Compacto Caja de Engranajes de Onda de Deformación de Alto Par y Carga Pesada]( "Diseño Compacto Caja de Engranajes de Onda de Deformación de Alto Par y Carga Pesada")
Diseño Compacto Caja de Engranajes de Onda de Deformación de Alto Par y Carga PesadaLa serie FHG-SJ de cajas de engranajes de onda de deformación está diseñada para aplicaciones de alto par y carga pesada, con dimensiones axiales compactas en comparación con los reductores convencionales. Incorpora un flexspline tipo sombrero de copa y un generador de ondas de leva integrado, donde el orificio del eje de leva es personalizable para adaptarse a modelos específicos de motores. El eje de entrada se conecta directamente al orificio interior del generador de ondas mediante una conexión de chavetero. Esta serie generalmente emplea una configuración de extremo de flexspline fijo y extremo de engranaje circular de salida.Detalles![Reductor Armónico de Eje Hueco Grande de Estilo Sombrero con Alto Par]( "Reductor Armónico de Eje Hueco Grande de Estilo Sombrero con Alto Par")
Reductor Armónico de Eje Hueco Grande de Estilo Sombrero con Alto ParLa serie FHG-AH de reductores armónicos está diseñada para aplicaciones de alto par, eje hueco grande y cargas pesadas. Con un flexspline de estilo sombrero y un generador de ondas con estructura de eje hueco sobredimensionado, esta serie permite el paso sin esfuerzo de cables, husillos y rutas ópticas a través de su cavidad central, resolviendo eficazmente los desafíos asociados con el paso de componentes grandes. Ofrece una solución optimizada para estos requisitos. La serie suele emplear conexiones de polea sincrónica o estructuras de engranaje de eje hueco grande para la integración de entrada.Detalles![Engranaje de Onda de Deformación de Tipo Copa para Alto Par y Carga Pesada]( "Engranaje de Onda de Deformación de Tipo Copa para Alto Par y Carga Pesada")
Engranaje de Onda de Deformación de Tipo Copa para Alto Par y Carga PesadaLa serie FCG-AJ de engranajes de onda de deformación está diseñada para aplicaciones de alto par y carga pesada. Adopta un flexspline de tipo copa y un generador de ondas de leva integrado, donde el orificio del eje de leva se puede personalizar para adaptarse a modelos específicos de motores. El eje de entrada se conecta directamente con el orificio interno del generador de ondas mediante una conexión de chavetero. Esta serie generalmente emplea una configuración de extremo de spline circular fijo y extremo de flexspline de salida.Detalles
Engranaje de accionamiento armónico mini

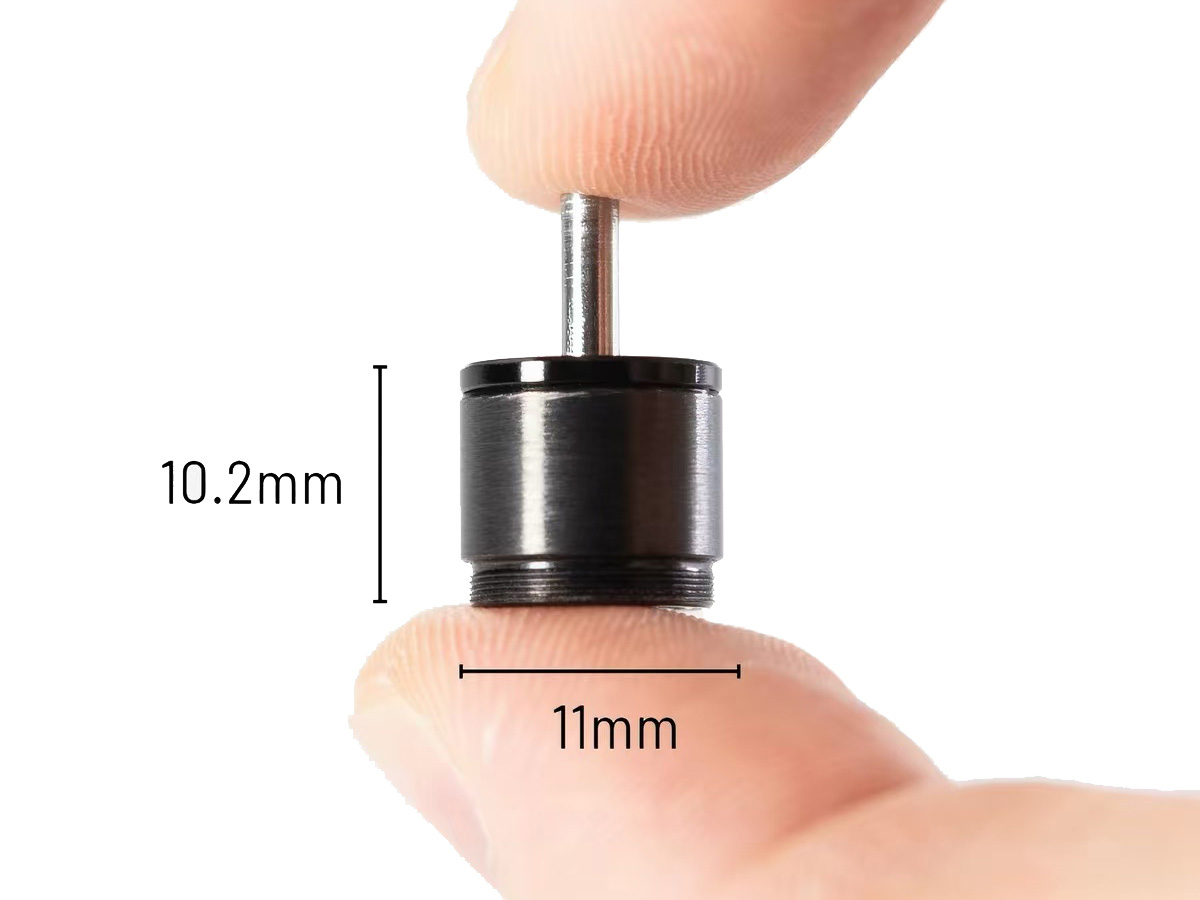

La serie de accionamientos armónicos micro está diseñada y fabricada para clientes con requisitos especiales de tamaño compacto y peso ligero dentro de la familia de reductores de accionamiento armónico. Estos reductores presentan dimensiones más pequeñas, menor peso y alta precisión. Esta serie incluye la serie CSF-mini con estructuras flexspline tipo copa y la serie SHD-mini con estructuras flexspline tipo sombrero. La serie CSF-mini ofrece múltiples configuraciones de entrada/salida, como entrada por eje, entrada por orificio, salida por eje y salida por brida. Actualmente, estos productos se producen y venden en masa con una precisión estable y fiable.
![Armónica de Dimensiones Axiales Compactas con Estilo Sombrero de Copa]( "Armónica de Dimensiones Axiales Compactas con Estilo Sombrero de Copa")

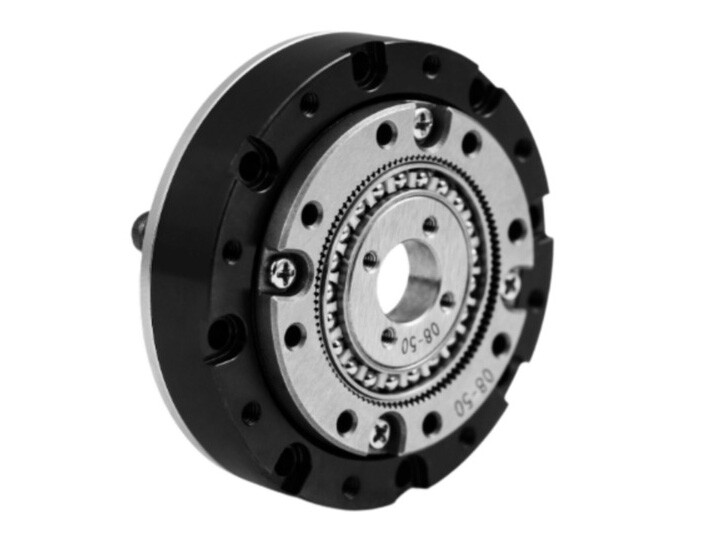

Armónica de Dimensiones Axiales Compactas con Estilo Sombrero de CopaLa serie SHD-mini de armónicos está diseñada para aplicaciones con requisitos de volumen y peso reducidos, caracterizada por dimensiones axiales compactas y un flexspline estilo sombrero de copa. Esta serie suministra exclusivamente productos modulares preensamblados para uso inmediato. El cojinete principal emplea cojinetes de bolas compactos de cuatro puntos de contacto para soportar directamente cargas externas. Las dimensiones del agujero del eje en esta serie pueden personalizarse para adaptarse a tamaños específicos de ejes de motores. Seleccione el modelo de motor más adecuado según los requisitos de su diseño mecánico.Detalles![Diseño compacto tipo taza, accionamiento armónico miniatura ligero]( "Diseño compacto tipo taza, accionamiento armónico miniatura ligero")
Diseño compacto tipo taza, accionamiento armónico miniatura ligeroLa serie CSF-mini de accionamiento armónico miniatura está desarrollada para aplicaciones con requisitos especializados de volumen y peso, utilizando un flexspline de estilo taza. Esta serie ofrece exclusivamente productos modulares preensamblados para uso inmediato. El cojinete principal emplea rodamientos de bolas compactos de cuatro puntos de contacto para soportar directamente cargas externas. La serie CSF-mini incluye dos tipos: el tipo montaje en motor (2XH) y el tipo entrada por eje (1U) que admite formas de entrada como correas, engranajes y acoplamientos. Seleccione el modelo más adecuado según los requisitos de su diseño mecánico.Detalles
¿Qué es un reductor de accionamiento armónico?

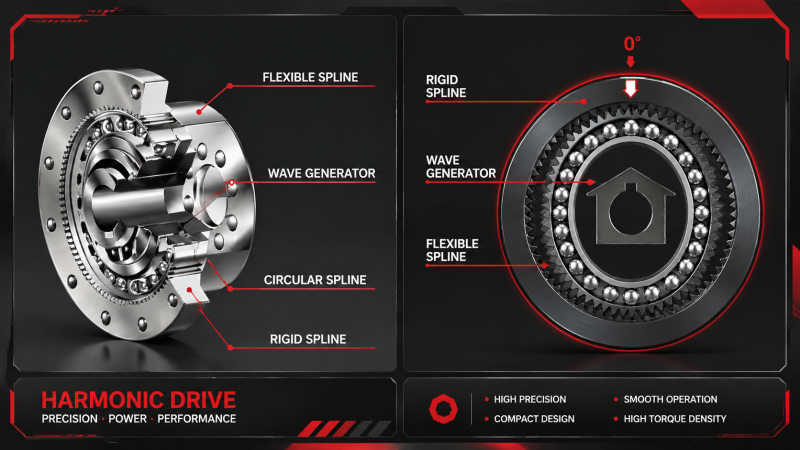

Estructura de un reductor de accionamiento armónico
Un reductor de accionamiento armónico consta de tres componentes principales:
Corona circular:
Un engranaje interno rígido con dos dientes más que el flexspline (por ejemplo, 102 dientes frente a 100 dientes). El perfil del diente suele ser involuta o de doble arco circular.
Flexspline:
Un componente metálico de pared delgada con forma de copa y dientes externos. Es elásticamente deformable y capaz de soportar deformaciones cíclicas repetidas.
Generador de onda:
Una leva elíptica o poligonal combinada con un rodamiento flexible, que impulsa al flexspline a deformarse periódicamente.
Principio de funcionamiento
Cuando el generador de onda gira, obliga al flexspline a deformarse de una forma circular a una forma elíptica. En los extremos del eje mayor, los dientes del flexspline engranan completamente con los de la corona circular, mientras que en los extremos del eje menor, los dientes se desengranan.
A medida que el generador de onda continúa girando, las zonas de engrane entre el flexspline y la corona circular se desplazan continuamente, creando un efecto de “transmisión por diferencia de dientes”. Esto da como resultado una reducción de la velocidad de salida.
Gracias a este mecanismo único, un reductor de accionamiento armónico puede lograr una alta relación de reducción de una sola etapa de 1/30 a 1/320, manteniendo al mismo tiempo una precisión de transmisión extremadamente alta (normalmente inferior a 1 minuto de arco de error).
Introducción al reductor de accionamiento armónico HONPINE
Este video ofrece una breve visión general de las categorías de productos de reductores de accionamiento armónico HONPINE. Para obtener más orientación sobre la selección, póngase en contacto con nosotros para obtener el catálogo de productos más completo.
Ventajas del reductor de accionamiento armónico
Los reductores armónicos se utilizan ampliamente en industrias como la robótica, los equipos CNC, los equipos médicos, la automatización industrial y los equipos de semiconductores debido a sus ventajas, como alta precisión, baja holgura y diseño compacto. Esta sección explica en detalle las ventajas de los reductores armónicos.
Alta precisión & holgura cero
Los reductores de accionamiento armónico ofrecen una precisión de posicionamiento excepcional gracias a su diseño de holgura casi nula. El exclusivo engrane elástico entre el flexspline y la corona circular elimina el juego mecánico, garantizando un control preciso del movimiento y una excelente repetibilidad. Esto los hace ideales para aplicaciones de alta precisión como robótica, mesas rotativas CNC y equipos de semiconductores.
Alta densidad de par
Los reductores de accionamiento armónico proporcionan una salida de par sobresaliente en relación con su tamaño. El mecanismo de engrane de múltiples dientes distribuye la carga entre varios dientes simultáneamente, lo que permite una alta transmisión de par en un formato compacto. Esto se traduce en una mayor eficiencia y los hace adecuados para aplicaciones que requieren alto par en un espacio de instalación limitado.
Diseño compacto & ligero
Con una alta relación de reducción lograda en una sola etapa, los reductores de accionamiento armónico ofrecen una solución significativamente más compacta y ligera en comparación con los sistemas de engranajes convencionales. Su diseño que ahorra espacio permite una integración más sencilla en maquinaria compacta y articulaciones robóticas, reduciendo el tamaño total del sistema y manteniendo un alto rendimiento.
Larga vida útil
Diseñados para ofrecer durabilidad y fiabilidad, los reductores de accionamiento armónico cuentan con una geometría de dientes optimizada y materiales de alta calidad que garantizan una larga vida operativa. Las características de transmisión suave y desgaste reducido minimizan los requisitos de mantenimiento, permitiendo un rendimiento constante durante largos periodos, incluso en condiciones de funcionamiento exigentes.
Preguntas frecuentes sobre reductores de engranajes armónicos
¿Cuáles son las aplicaciones del reductor de accionamiento armónico?
Los reductores de accionamiento armónico para robótica industrial se utilizan ampliamente en sistemas de control de movimiento de alta precisión donde la exactitud es la máxima prioridad, seguida de la vida útil, la relación de transmisión y la eficiencia. Se integran habitualmente en articulaciones de robots como hombros, codos y muñecas, lo que permite una alta precisión de posicionamiento repetitivo, un control suave de la trayectoria y un funcionamiento fiable a largo plazo en entornos industriales exigentes.

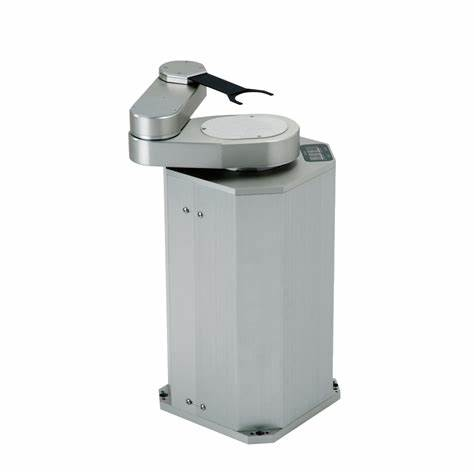

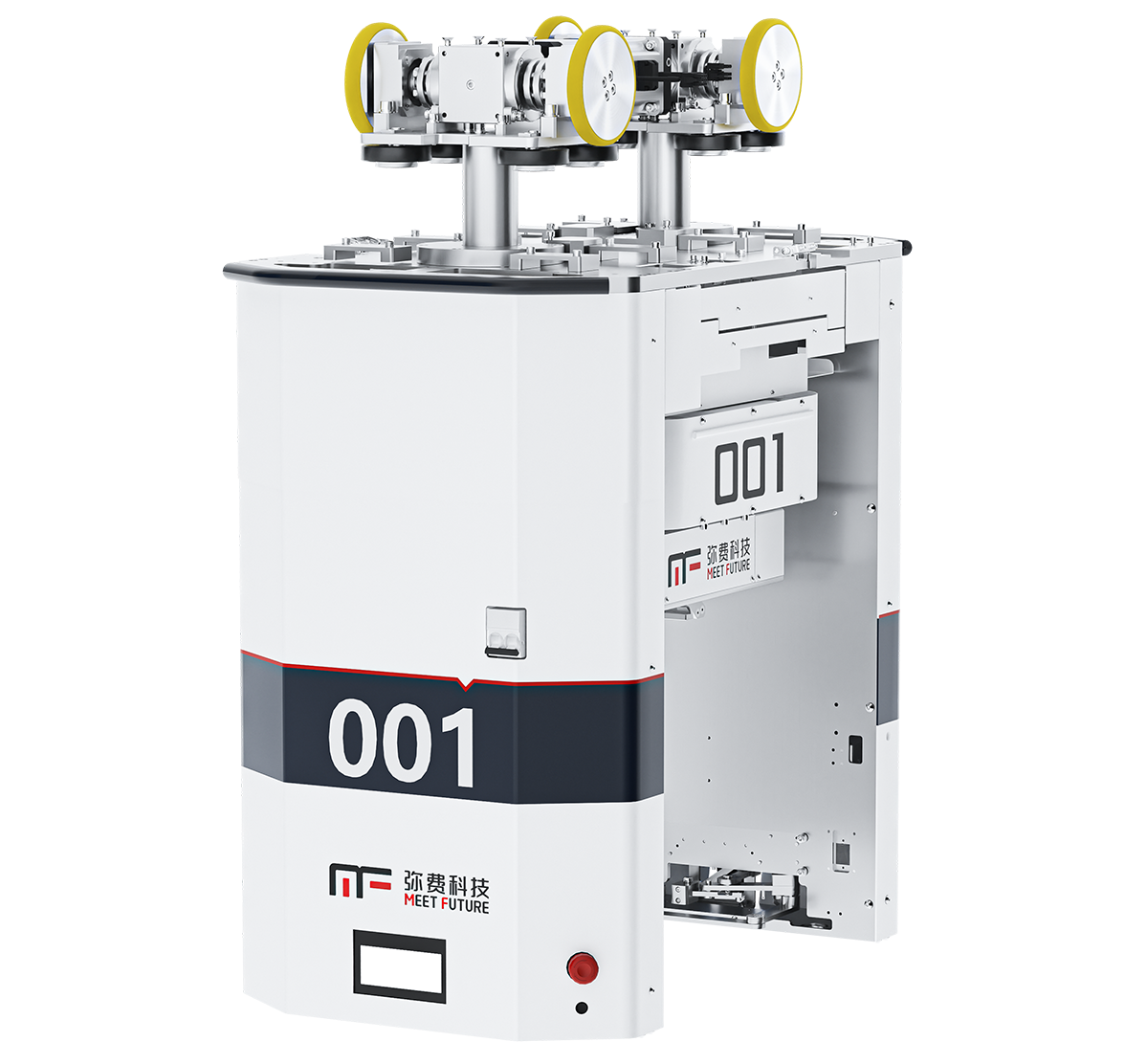

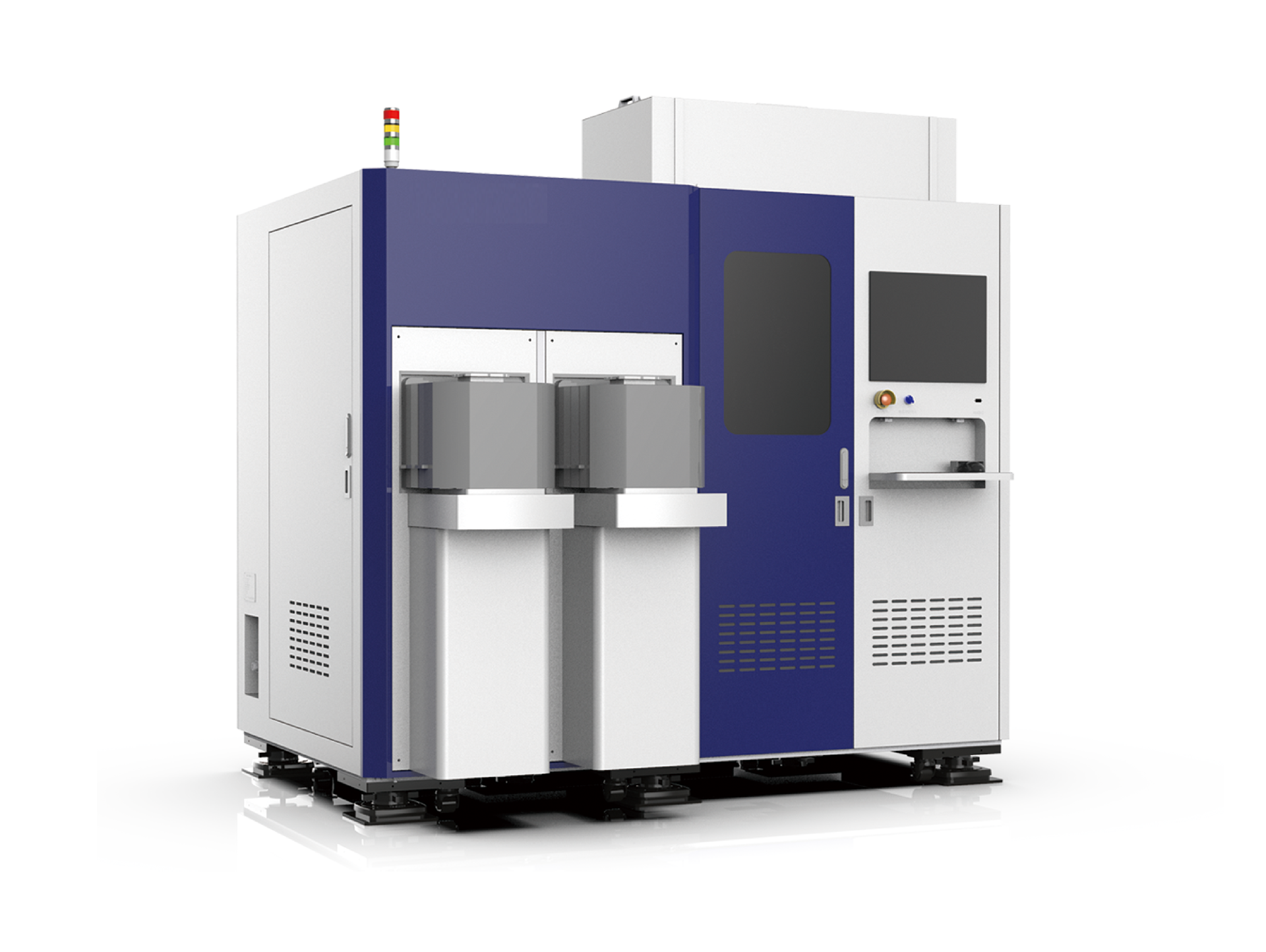

Los reductores de accionamiento armónico para equipos de semiconductores desempeñan un papel fundamental en sistemas de ultraprecisión donde la estabilidad térmica es esencial. En estas aplicaciones, el control del aumento de temperatura es la principal preocupación, seguido de la precisión y la durabilidad. Se utilizan ampliamente en sistemas de manipulación, alineación e inspección de obleas para garantizar un rendimiento estable y minimizar la deriva térmica que podría afectar la precisión de posicionamiento a nivel nanométrico.

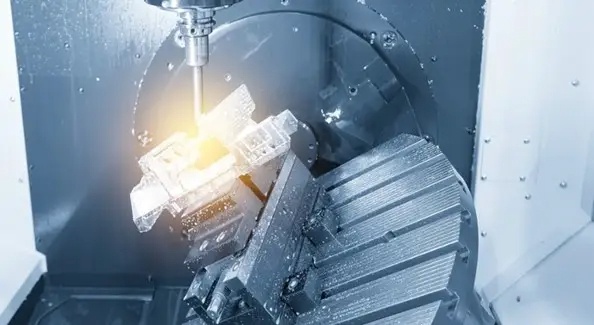

Los reductores de accionamiento armónico para máquinas CNC se utilizan cada vez más en mesas rotativas, cabezales divisores y sistemas de mecanizado multieje donde se requieren alta precisión y holgura cero. Su capacidad para proporcionar un movimiento suave, alta precisión de posicionamiento y una estructura compacta los hace ideales para mejorar la calidad superficial y la consistencia del mecanizado en aplicaciones CNC avanzadas.

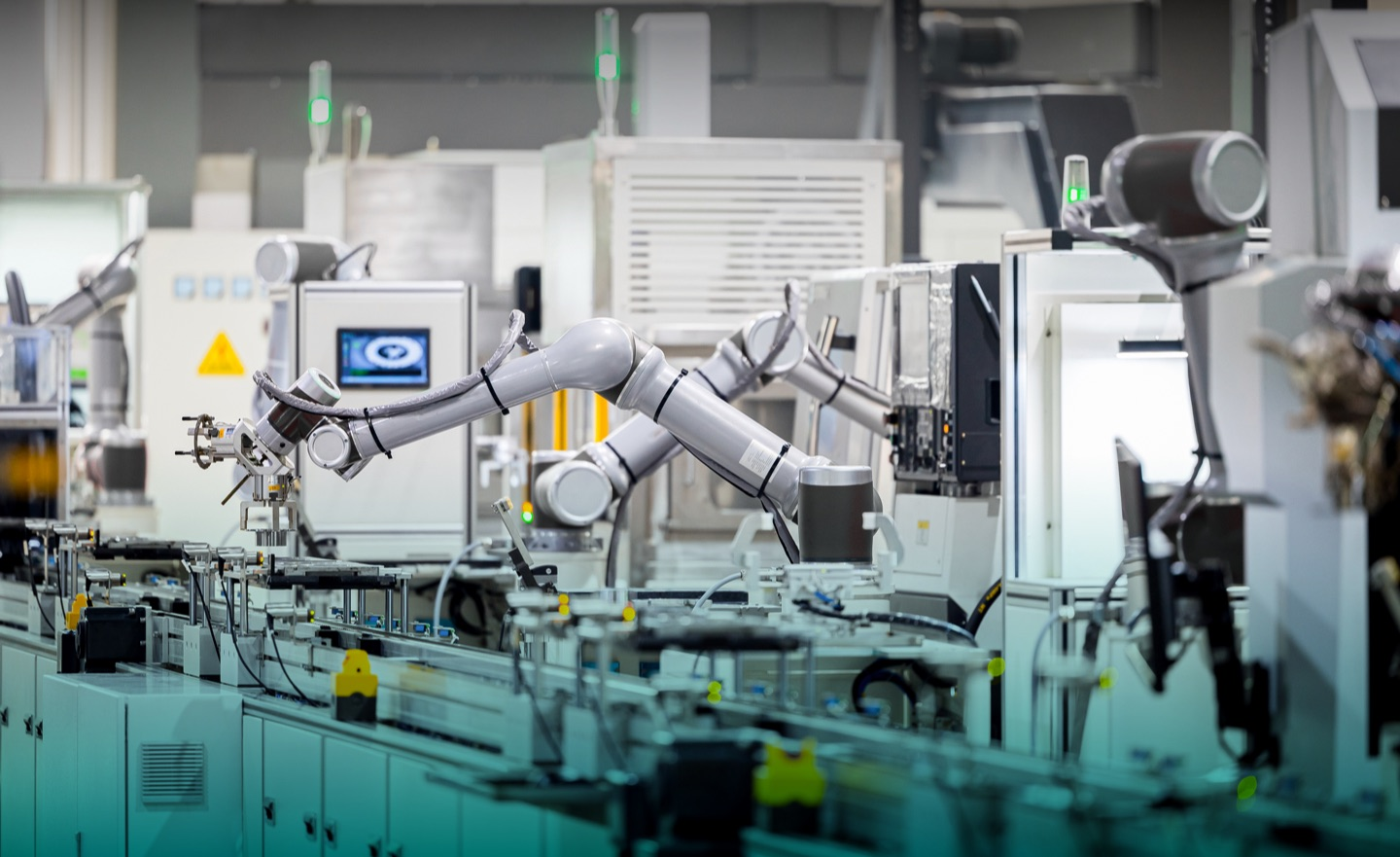

Los reductores de accionamiento armónico para robots colaborativos están diseñados con un enfoque en la construcción ligera, seguida de la relación de transmisión y la eficiencia de costos. Estas características les permiten cumplir con los requisitos de los sistemas de interacción humano-robot, proporcionando integración compacta, funcionamiento seguro y control de movimiento suave, al tiempo que mantienen asequibilidad y flexibilidad para diversas tareas industriales.
Los reductores de accionamiento armónico para robots humanoides están adquiriendo cada vez más importancia a medida que los sistemas robóticos requieren movimientos más naturales y similares a los humanos en estructuras complejas de múltiples articulaciones. Su tamaño compacto, alta densidad de par y características de holgura cero los hacen ideales para articulaciones como hombros, codos, muñecas y tobillos, permitiendo una coordinación suave del movimiento, alta capacidad de respuesta y un rendimiento dinámico estable en diseños humanoides.

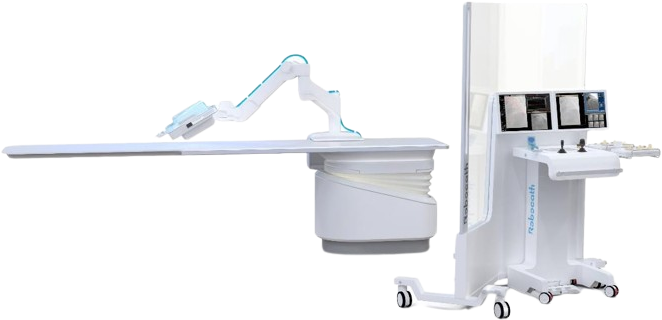

Los reductores de accionamiento armónico para equipos médicos se utilizan ampliamente en robots quirúrgicos, sistemas de imagen y dispositivos médicos de precisión donde la exactitud, el movimiento suave y el bajo nivel de ruido son esenciales. Su capacidad para proporcionar alta precisión de posicionamiento y un funcionamiento estable garantiza un rendimiento seguro y fiable en entornos médicos sensibles, especialmente en aplicaciones quirúrgicas mínimamente invasivas.

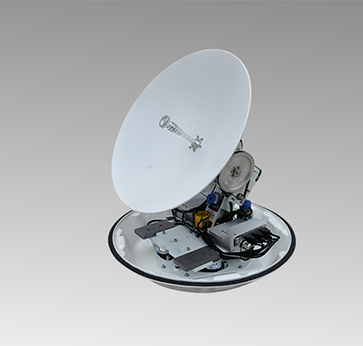

Los reductores de accionamiento armónico para aplicaciones aeroespaciales priorizan la fiabilidad por encima de todo, seguida de la capacidad de carga y la precisión. Se utilizan en sistemas exigentes como mecanismos de antenas satelitales, brazos robóticos espaciales y actuadores de control de vuelo, donde debe mantenerse un rendimiento estable en condiciones extremas y durante largos ciclos de vida operativa.
En todas estas aplicaciones, losreductores de accionamiento armónico ofrecen una combinación única de alta precisión, holgura cero, diseño compacto y alta densidad de par, lo que los convierte en una solución esencial en los modernos sistemas avanzados de control de movimiento.
‹
›
