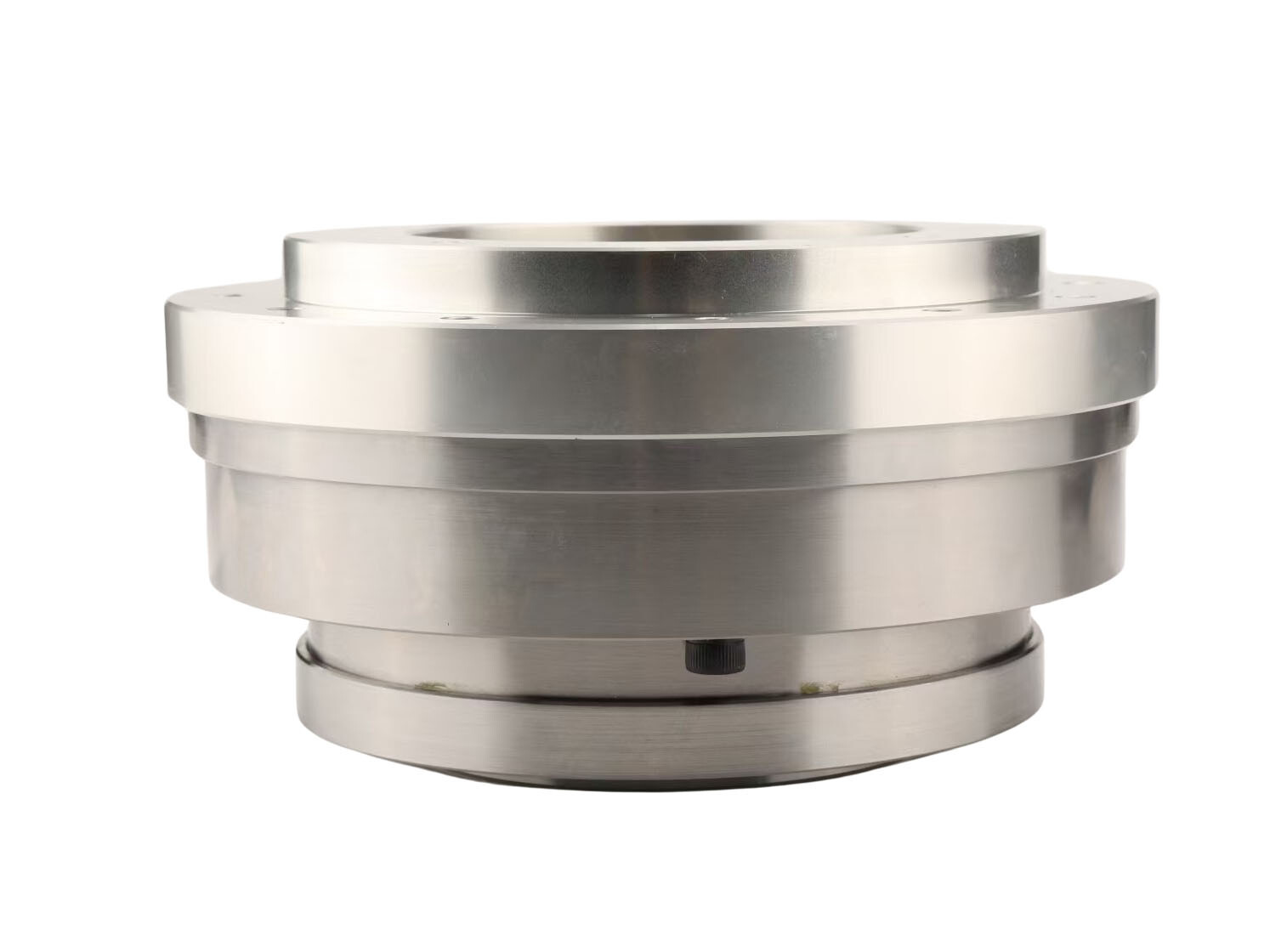

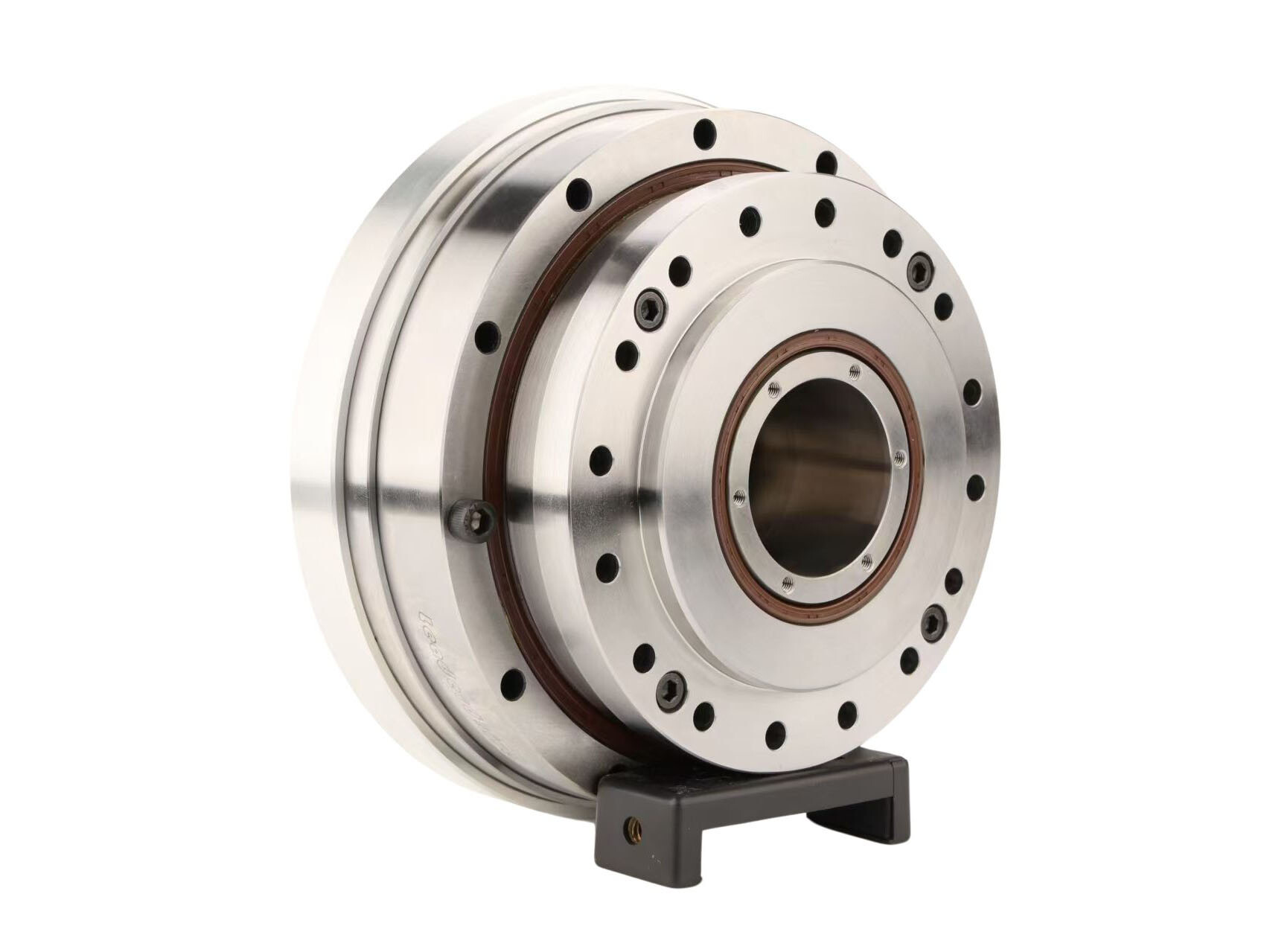

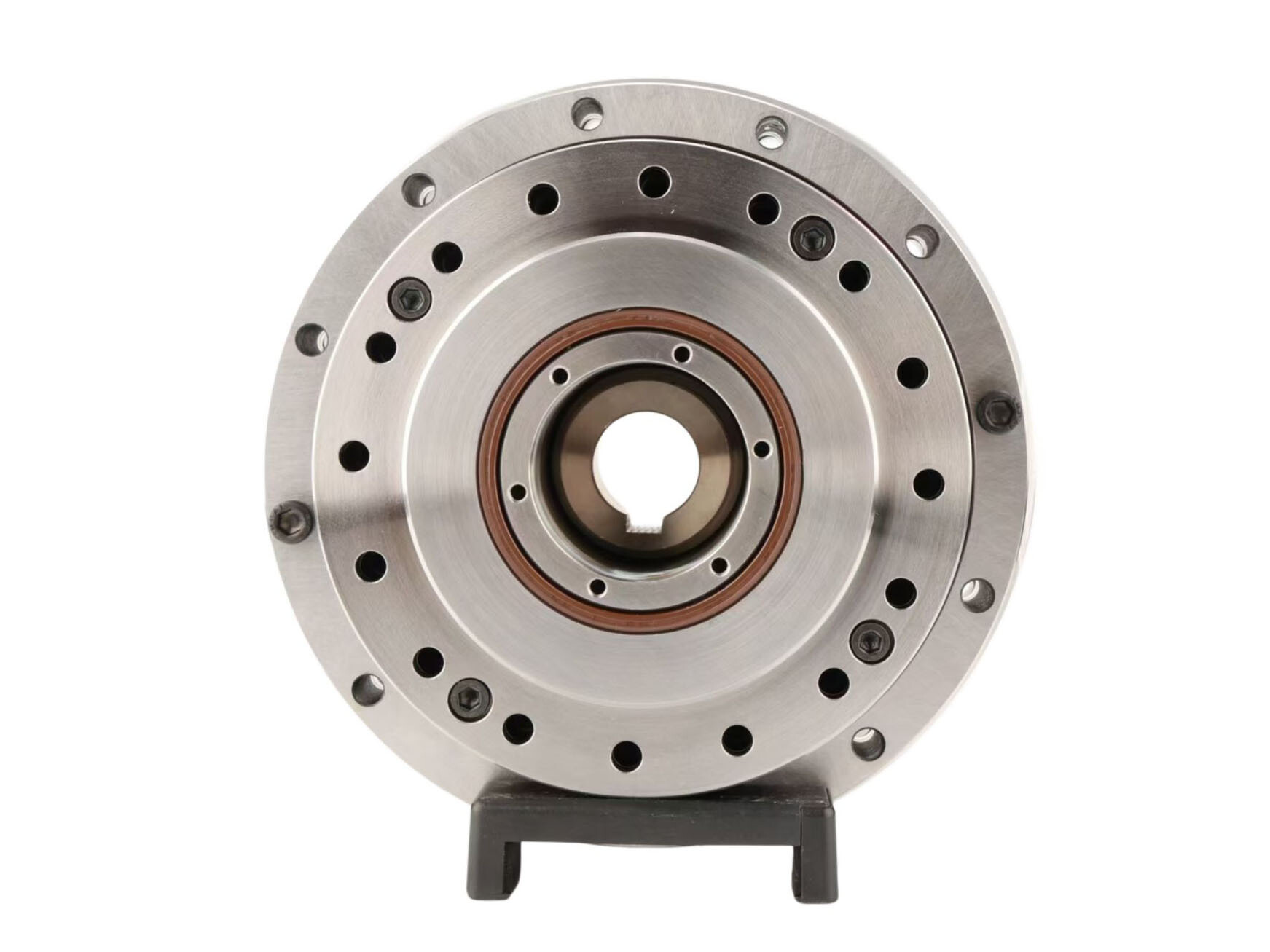

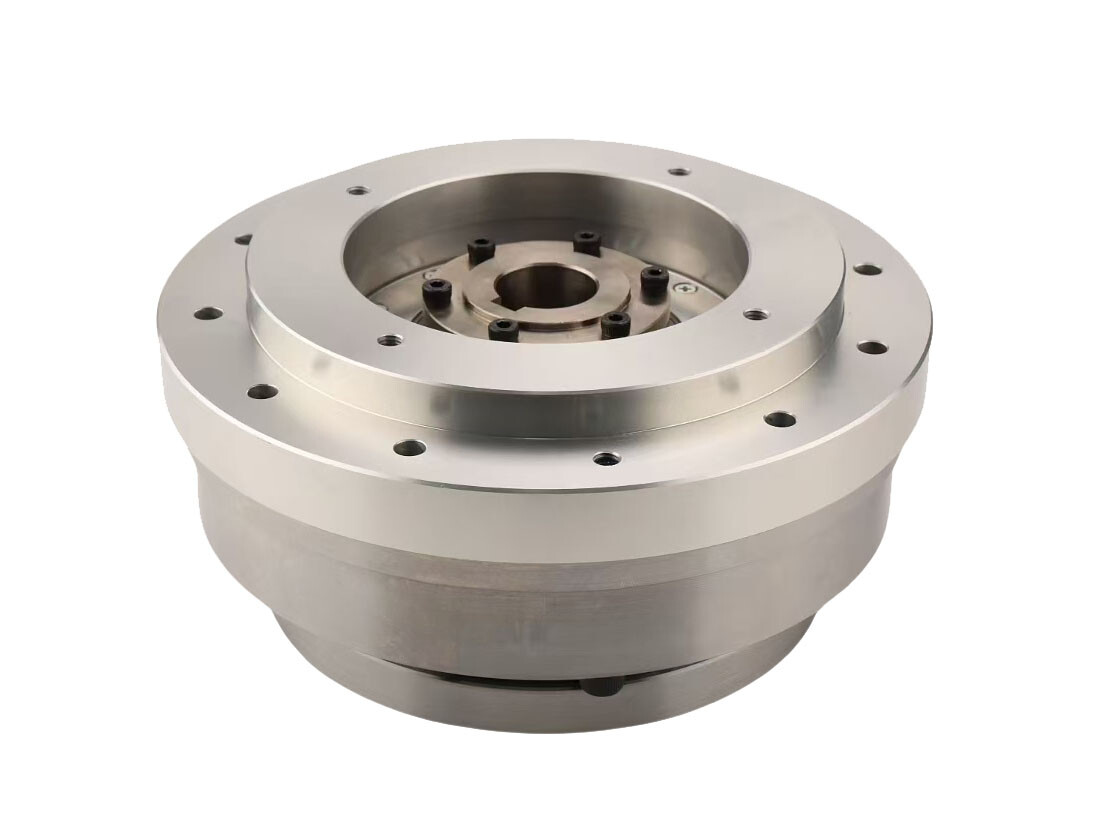

Reductor armónico de brida de eje de motor de alta rigidez

Name: Reductor armónico de brida de eje de motor de alta rigidez
SKU: 0

● Introducción

La serie LHSG-RDP de reductores armónicos se desarrolla en la plataforma FHG-I de alta rigidez para adaptarse a clientes que requieren integración directa del motor. Incorpora orificios de conexión del eje del motor premecanizados y bridas de montaje del motor, con la unidad de engranajes sellada de fábrica con grasa lubricante especializada. Esta serie generalmente adopta un extremo de flexspline fijo y un extremo de spline circular de salida acoplado directamente al motor durante el funcionamiento. Ofrece una excepcional conveniencia para aplicaciones que requieren tanto conexión directa del motor como mayor rigidez del accionamiento armónico: los clientes pueden lograr usabilidad inmediata simplemente alineando el eje del motor y apretando los sujetadores después de la compra. Este diseño optimiza la eficiencia de instalación mientras mantiene la robustez estructural para escenarios de accionamiento directo de alta rigidez.

Contáctenos

Características

• Integrado con el eje y la brida del motor, con orificios de conexión premecanizados basados en la plataforma de la serie FHG

• Simplifica significativamente la integración del cliente al eliminar la necesidad de fabricar bridas personalizadas

• Ofrece una precisión rotacional superior y un rendimiento de posicionamiento repetible

• Alineación coaxial de los ejes de entrada/salida

Especificaciones

Hoja 1



Par de arranque c N m
Modelo Relación de reducción	14	17	20	25	32	40
50	5	7	9	18	35	62
80	3.5	5	6	11	22	38
100	3.2	4	5.2	9.5	21	35
120	—	3.5	4	8.5	18	30
160	—	—	3.8	7	15	27

Hoja 2



Tabla de carga de momento de flexión del reductor armónico serie LHSG (no más de)
Modelo	Valores permitidos de uso	Valor permitido instantáneo
LHSG-14	Mbdi 41Nm	Mb max 80Nm
	Ftdi 270N	Ft max 490N
	F a di 270N	F a max 490N
LHSG-17	Mbdi 72Nm	Mb max 140Nm
	Ft di 40ON	F t max 700N
	F a di 40ON	F a max 70ON
LHSG-20	Mbdi 140Nm	M b max 280Nm
	Ftdi 650N	Ft max 1150N
	Fa di 650N	F a ma×1150N
LHSG-25	Mb di 243Nm	M b max 480Nm
	Ft di 900N	F t max 160ON
	F a di 90ON	F a max 160ON
LHSG-32	Mbdi 460Nm	M b max 90ONm
	Ft di 1350N	Ft max 230ON
	F a di 1350N	F a max 230ON
LHSG-40	Mbdi 600Nm	M b max 120ONm
	Ftdi 200ON	F t max 350ON
	Fa di 200ON	F a max 350ON
LHSG-50	Mb di 2250Nm	M b max 8900Nm
	Ft di 2850N	F t max 11600N
	F a di 2850N	F a max 11160N
LHSG-58	Mbdi 2500Nm	M b max 10000Nm
	Ft di 3200N	Ft max 13000N
	Fa di 3200N	F a max 13000N

Hoja3



Artículo Modelo	Relación de reducción	Entrada Par nominal a 2000r/min	Par máximo permitido al arrancar y parar	Valor máximo permitido del par de carga promedio	Par máximo instantáneo permisible	Velocidad máxima de entrada permitida	Velocidad de entrada promedio permitida	Juego	Peso	Vida útil
		Nm	N m	N m	Nm	r/min	r/min	Arc seg	Kg	Hora
14	50	6.6	23	8.6	43	8000	3500	≤10	0.51	10000
	80	9.6	29	13.5	57			≤10		15000
	100	9.6	34	13.5	66			≤10		15000
17	50	19.8	42	32.5	86	7000	3500	≤10	0.68	10000
	80	27.5	53	33.5	108			≤10		15000
	100	30	66	48.5	134			≤10		15000
	120	30	66	48.5	107			≤10		15000
20	50	32	69	42	121	6000	3500	≤10	0.98	10000
	80	42	91	58	158			≤10		15000
	100	50	102	61	182			≤10		15000
	120	50	108	61	182			≤10		15000
	160	50	113	61	182			≤10		15000
25	50	48	121	68.5	230	5500	3500	≤10	1.47	10000
	80	78	169	107.5	315			≤10		15000
	100	84	194	133	351			≤10		15000
	120	84	207	133	376			≤10		15000
	160	84	217	133	388			≤10		15000
32	50	94	267	133	472	4500	3500	≤10	3.19	10000
	80	146	376	206	702			≤10		15000
	100	169	411	267	800			≤10		15000
	120	169	436	267	848			≤10		15000
	160	169	459	267	848			≤10		15000
40	50	169	497	242	847	4000	3000	≤10	5.0	10000
	80	255	641	351	1210			≤10		15000
	100	328	702	460	1334			≤10		15000
	120	363	762	557	1458			≤10		15000
	160	363	800	557	1458			≤10		15000
50	80	459	1163	642	2297	3000	2500	≤10	9.0	15000
	100	580	1211	823	2545			≤10		15000
	120	654	1334	1005	2545			≤10		15000
	160	654	1458	1042	3025			≤10		15000
58	80	678	1828	951	3026	3000	2200	≤10	14.8	15000
	100	860	1964	1309	3927			≤10		15000
	120	921	2124	1470	4113			≤10		15000
	160	921	2272	1494	4236			≤10		15000

Descargas (3D /PDF)
