FDS Diseño Ultra Compacto de Engranaje Armónico con Alto Par
● Introducción

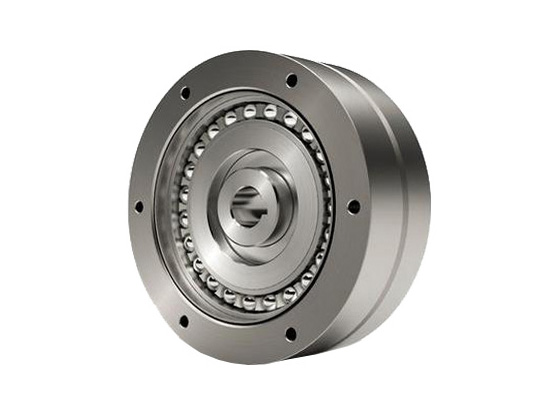

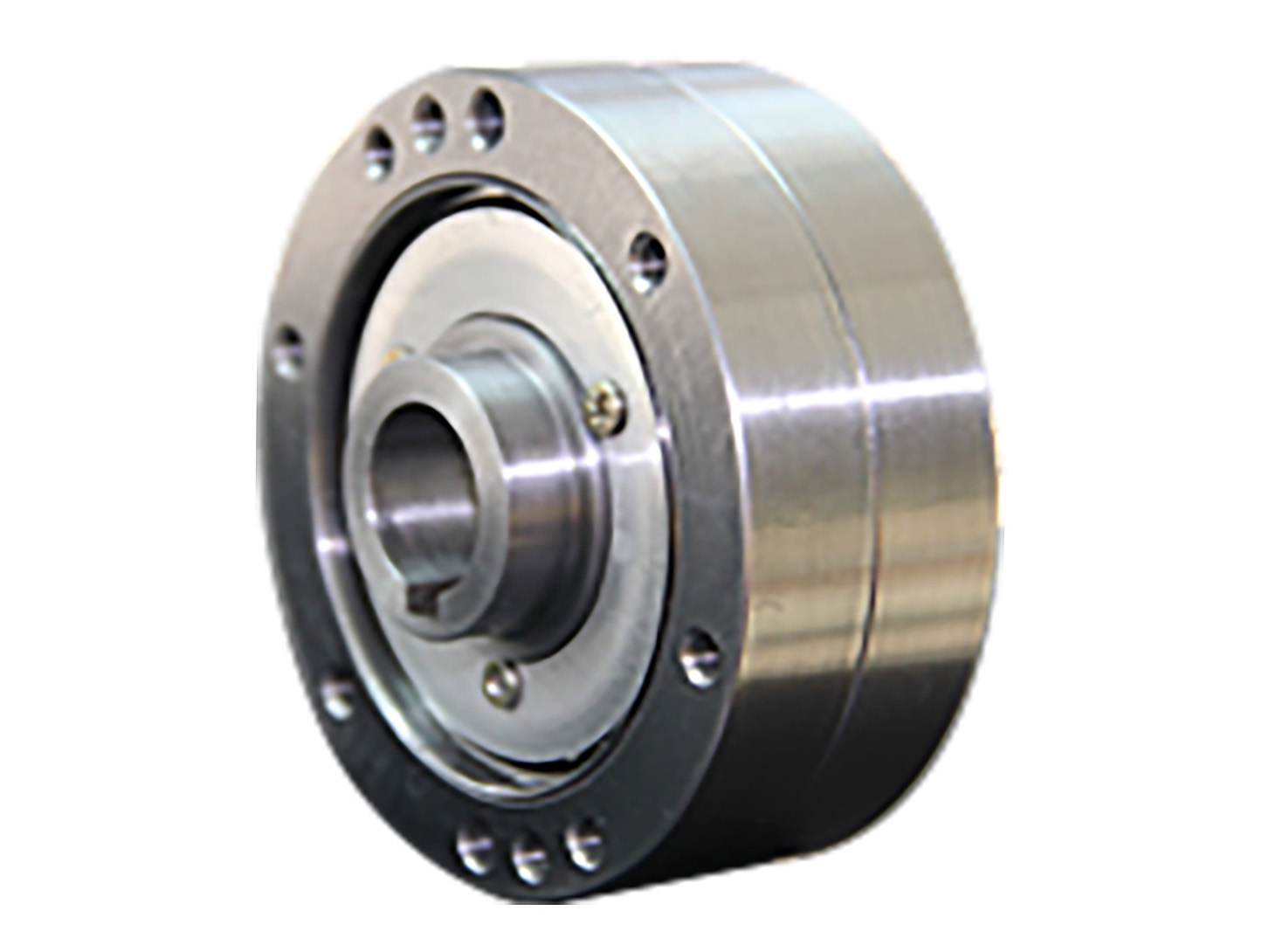

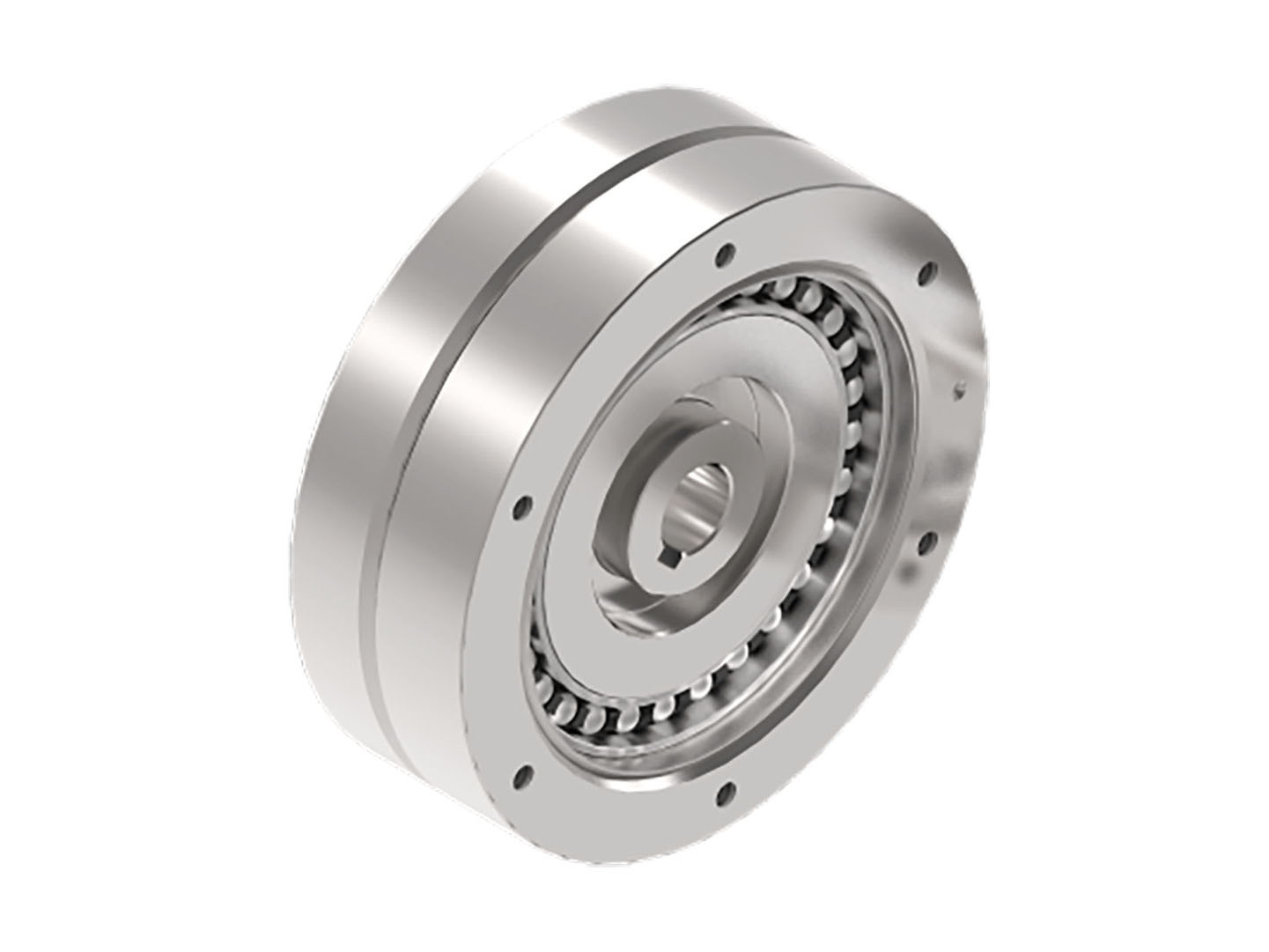

La serie de engranaje diferencial FDS se divide en tipo combinado y tipo componente. El tipo combinado tiene como objetivo integrar el mecanismo diferencial en una sola unidad para facilitar el ensamblaje en equipos, y su carcasa permite el montaje directo de engranajes de transmisión, poleas, etc. El tipo componente busca un diseño plano y delgado, permitiendo a los clientes diseñar su propia carcasa de encapsulado y optimizar el espacio del dispositivo según sus requisitos estructurales.
Utilizando el principio de funcionamiento único de Harmonic Drive, es un dispositivo diferencial ultracompacto capaz de realizar ajustes finos de fase y sincronización durante la operación.
El tipo combinado de la serie FDS comparte los mismos cuatro componentes principales que el tipo componente tipo panqueque, excepto que el tipo combinado incluye bridas de sellado delanteras y traseras adicionales y rodamientos de soporte. La serie FDS opera bajo el mismo principio de funcionamiento que la serie FSG tipo taza. La forma del flexspline tipo panqueque es idéntica a la sección transversal de la base del flexspline tipo taza, y los rodamientos del generador de ondas están dispuestos en dos filas, con el ancho del diente del spline circular y del flexspline aumentado para manejar mayor capacidad de par. Además, el tipo panqueque incorpora un spline circular adicional con el mismo número de dientes que el flexspline para la conexión al eje de salida.
Utilizando el principio de funcionamiento único de Harmonic Drive, es un dispositivo diferencial ultracompacto capaz de realizar ajustes finos de fase y sincronización durante la operación.
El tipo combinado de la serie FDS comparte los mismos cuatro componentes principales que el tipo componente tipo panqueque, excepto que el tipo combinado incluye bridas de sellado delanteras y traseras adicionales y rodamientos de soporte. La serie FDS opera bajo el mismo principio de funcionamiento que la serie FSG tipo taza. La forma del flexspline tipo panqueque es idéntica a la sección transversal de la base del flexspline tipo taza, y los rodamientos del generador de ondas están dispuestos en dos filas, con el ancho del diente del spline circular y del flexspline aumentado para manejar mayor capacidad de par. Además, el tipo panqueque incorpora un spline circular adicional con el mismo número de dientes que el flexspline para la conexión al eje de salida.
Contáctenos
Características
● Este accionamiento armónico presenta un diseño bajo, plano y delgado con dimensiones compactas
● Ofrece una alta capacidad de salida de par
● Proporciona una excelente precisión de rotación y posicionamiento
● Alineación coaxial de ejes de entrada/salida
● La alta relación de reducción entre el eje de ajuste y el eje de salida permite microajustes precisos mientras requiere un par de ajuste mínimo
● Comúnmente utilizado para el ajuste de fase de rodillos en maquinaria de impresión en color
