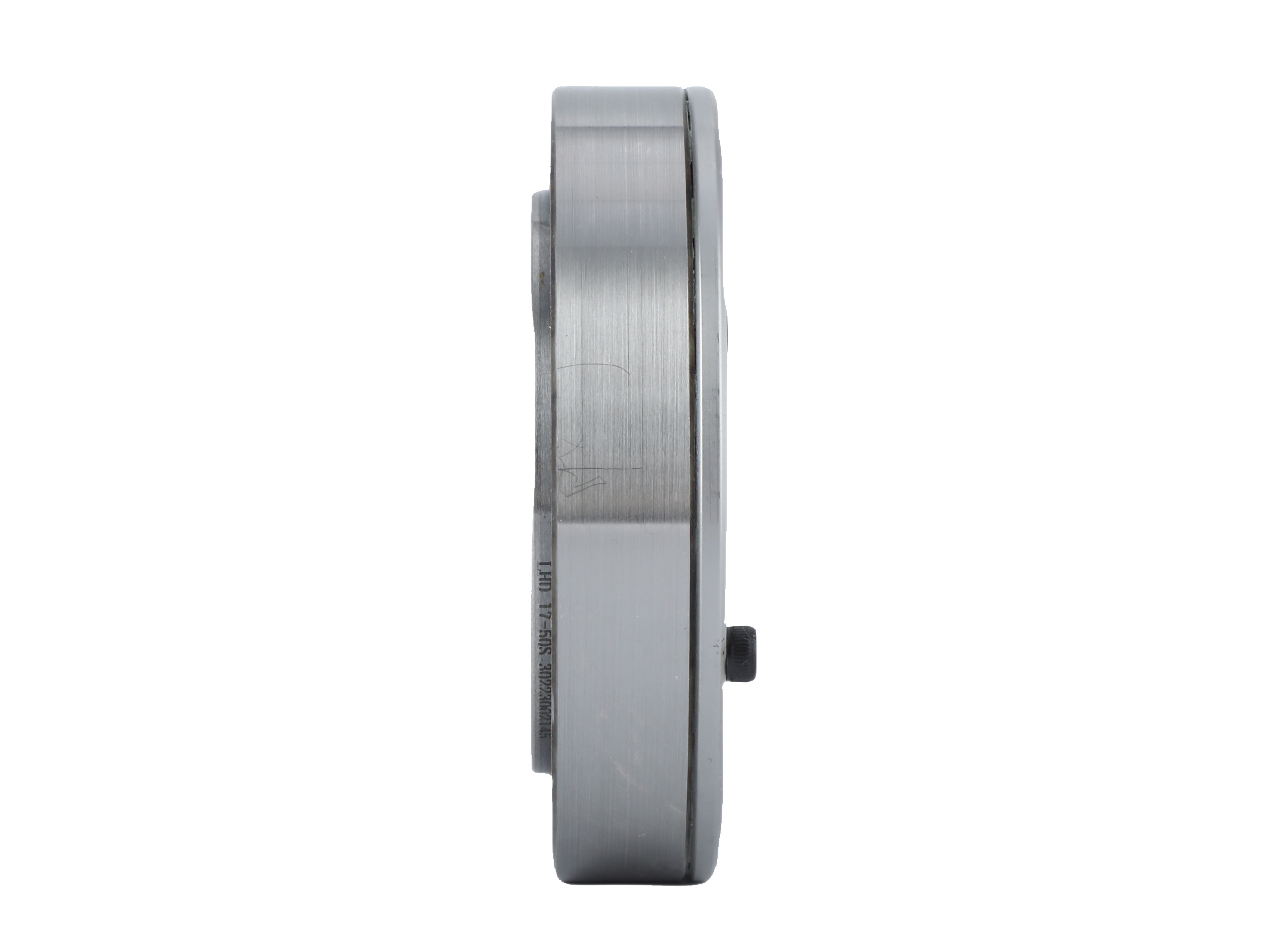

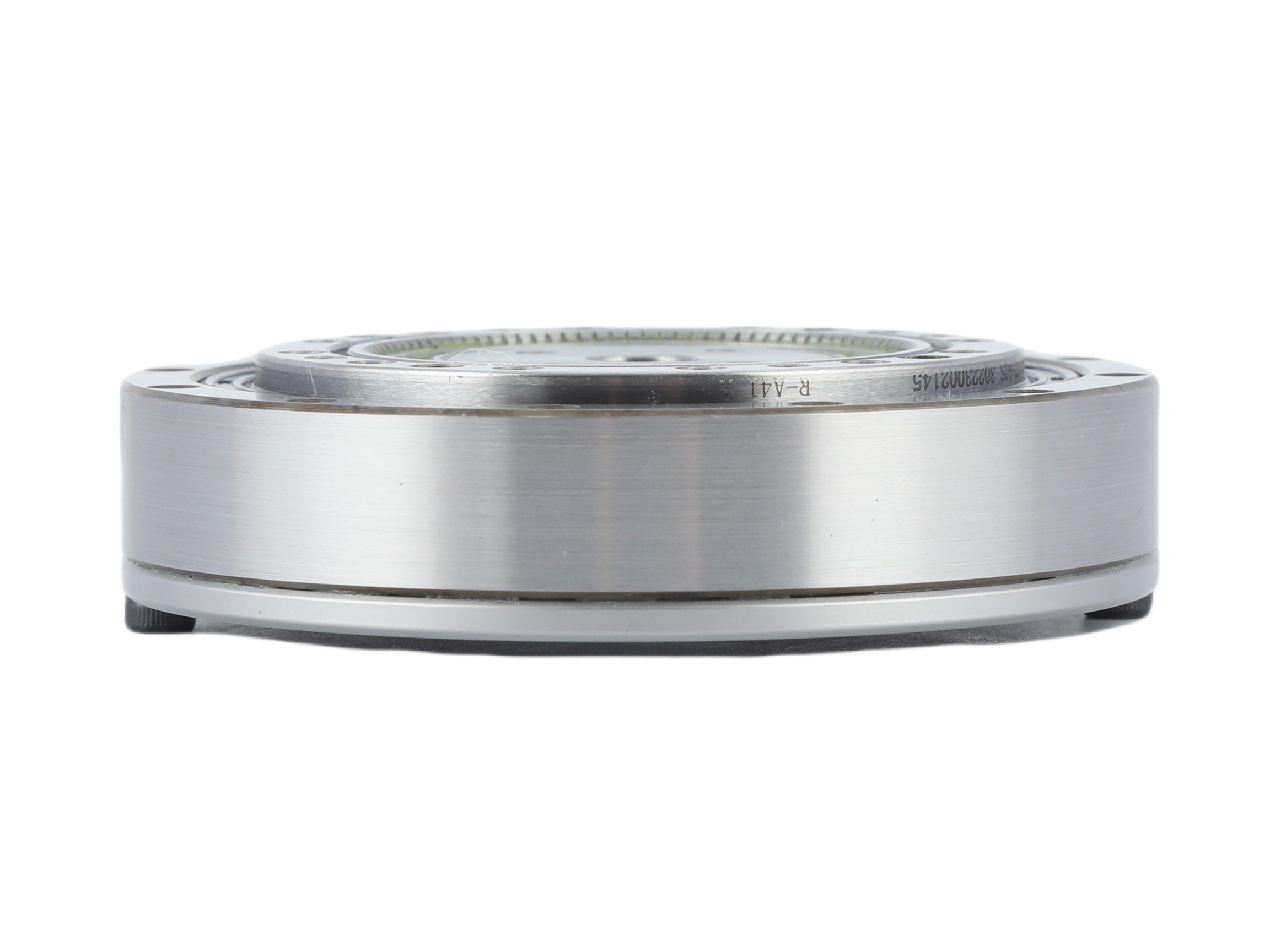

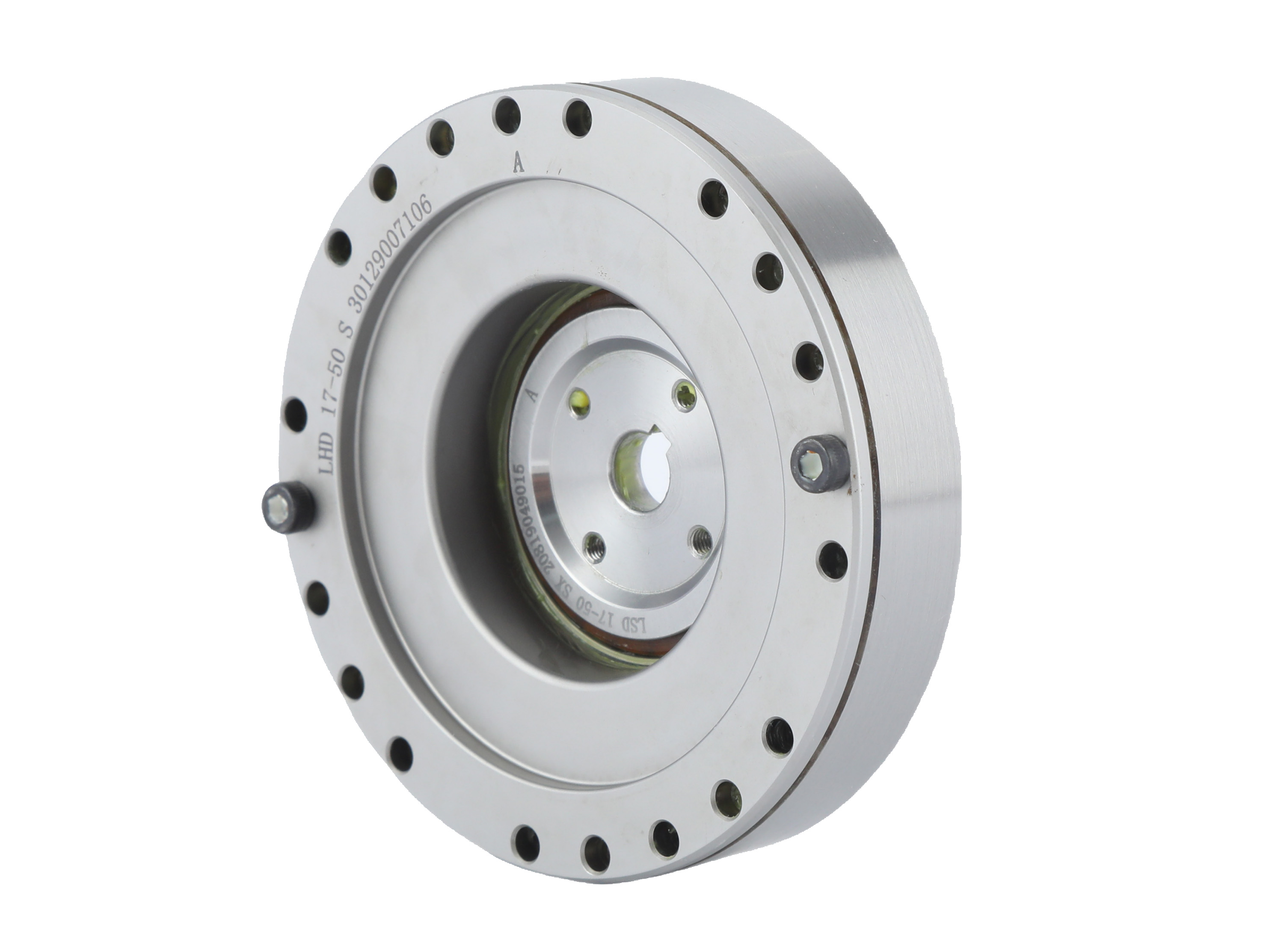

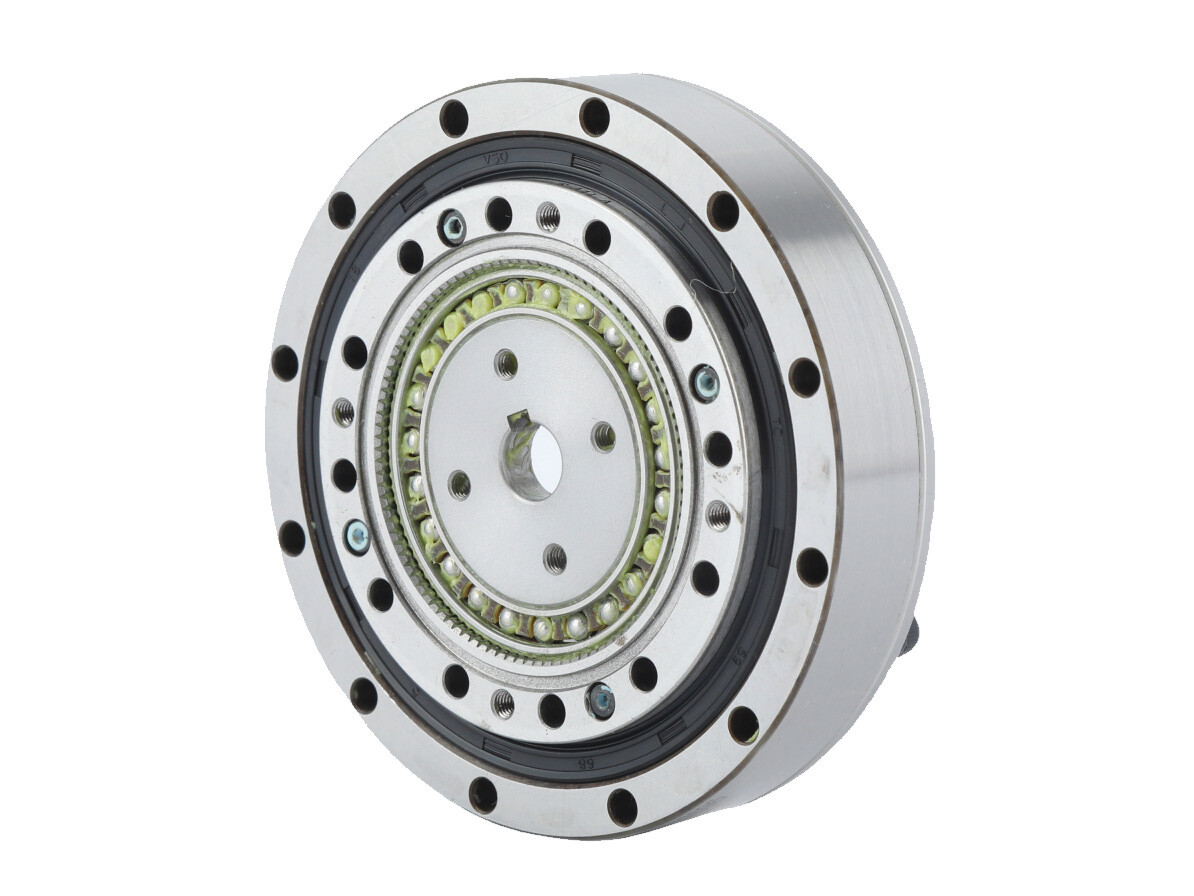

Reductor Armónico Ultra Delgado de Diseño Compacto en Forma de Sombrero y Ligero

Name: Reductor Armónico Ultra Delgado de Diseño Compacto en Forma de Sombrero y Ligero
SKU: 0

● Introducción

La serie FHD de reductor armónico emplea un diseño ultra corto de corona flexible en forma de sombrero, diseñado para aplicaciones que exigen extrema compacidad y rendimiento ligero. El tipo combinado FHD persigue el diseño de perfil plano definitivo. En comparación con la serie FHG, su longitud axial se reduce aproximadamente en un 50%. Equipado con rodamientos de rodillos cruzados de alta rigidez en el lado de salida, es ideal para aplicaciones que requieren diseños con espacio limitado.

Contáctenos

Características

▪ Perfil ultradelgado con estructura hueca

▪ Diseño compacto y aerodinámico

▪ Alta capacidad de par

▪ Alta rigidez, sin juego

▪ Entrada/salida coaxial

Especificaciones

Hoja 1



Par de arranque de la serie FHD					unidad:cNm
Tipo Relación de reducción	14	17	20	25	32
50	6.2	19	25	39	60
80	5	16	23	36	55
100	4.8	17	22	34	50

Hoja 2



Modelo	Valor	Valor permisible instantáneo
FHD-14	Mb di41Nm	Mb max 80Nm
	Ft di 270N	Ft max 490N
	Fa di270N	Fa max 490N
FHD-17	Mb di59Nm	Mb max 140Nm
	Ftdi 330N	Ftmax 570N
	Fa di330N	Fa max 570N
FHD-20	Mbdi117Nm	Mb max 230Nm
	Ftdi 550N	Ft max 975N
	Fa di 550N	Fa max975N
FHD-25	Mb di213Nm	Mb max 420Nm
	Ftdi790N	Ft max 1400N
	Fa di790N	Fa max 1400N
FHD-32	Mb di400Nm	Mb max800Nm
	Ftdi1240N	Ft max2100N
	Fa di 1240N	Fa max 2100N

Hoja3



Modelo	Relación de reducción	Par nominal a 2000r/min de entrada	Par máximo permisible al arrancar y parar	Valor máximo permisible para el par de carga promedio	Par momentáneo máximo permisible	Velocidad de rotación máxima permisible de entrada (Grasa)	Velocidad de rotación promedio permisible de entrada (Grasa)	Juego	Peso	Vida de diseño
Modelo	Relación de reducción	Nm	Nm	Nm	Nm	r/min	r/min	Arc Sec	Kg	Hora
14	50	3.7	12	4.8	23	8500	3500	≤20	FHD-I:0.34 FHD-II:0.64	9000
	80	5.1	15	6.2	29					10000
	100	5.4	19	7.7	35					10000
17	50	11	23	18	48	7300	3500	≤20	FHD-I:0.42 FHD-II:0.87	9000
	80	14	29	21	54					10000
	100	16	37	27	71					10000
20	50	17	39	24	69	6500	3500	≤20	FHD-I:0.54 FHD-II:1.14	9000
	80	23	49	28	78					10000
	100	28	57	34	95					10000
25	50	27	69	38	127	5600	3500	≤20	FHD-I:0.95 FHD-II:1.75	9000
	80	42	91	62	157					10000
	100	47	110	75	184					10000
32	50	53	151	75	268	4800	3500	≤20	FHD-I:1.90 FHD-II:3.56	9000
	80	79	202	126	350					10000
	100	96	233	151	420					10000

Descargar (3D /PDF)
