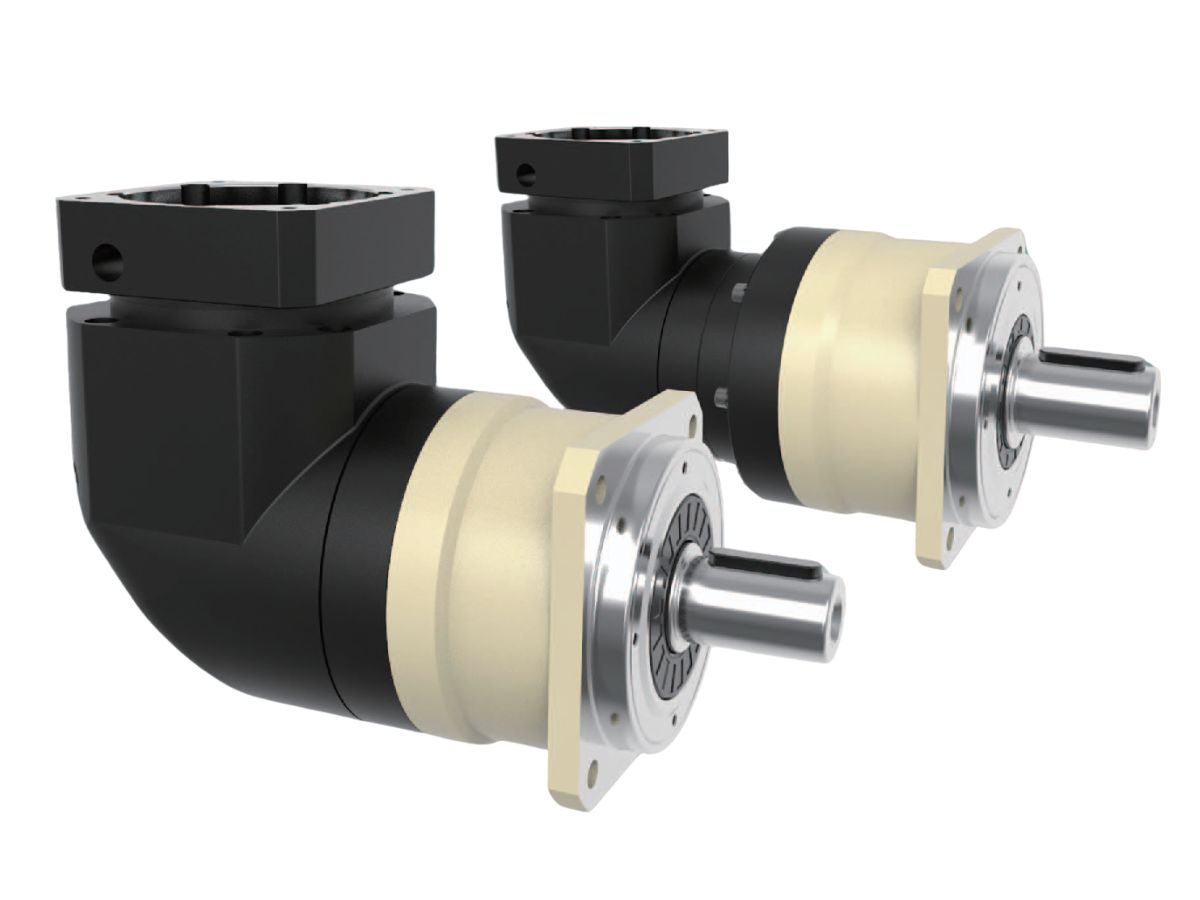

Reductor planetario de ángulo recto de precisión de una y dos etapas

Name: Reductor planetario de ángulo recto de precisión de una y dos etapas
SKU: -1

● Introducción

La reductor planetario de ángulo recto de precisión HONPINE de la serie MYBR está diseñada para aplicaciones de automatización industrial que requieren una instalación compacta, una transmisión flexible y un rendimiento económico.
Disponible en cinco tamaños, de 60 mm a 180 mm, ofrece relaciones de reducción de 3:1 a 200:1 y un par de salida nominal de 40 N·m a 650 N·m, lo que la hace adecuada para una amplia variedad de sistemas servo. Con un diseño compacto de ángulo recto de 90°, la serie MYBR proporciona una alta eficiencia de transmisión y una entrega de potencia fiable, al tiempo que maximiza la flexibilidad de instalación en equipos con espacio limitado. El juego estándar es de ≤6 min de arco para los modelos de una etapa y de ≤9 min de arco para los modelos de dos etapas, lo que garantiza un movimiento suave y un posicionamiento estable. Ideal para maquinaria de embalaje, sistemas de transporte, sistemas de ensamblaje, manipulación de materiales y otras aplicaciones de automatización industrial, la serie MYBR ofrece una transmisión de par eficiente y fiable en ángulo recto.

Contáctenos

Características

Especificaciones

Hoja 1



Especificaciones	Unidad	Etapas	Relación de transmisión¹	MYBR060	MYBR090	MYBR115	MYBR142	MYBR180
Par de salida nominal T₂N	N·m	1	3	55	130	208	342	588
			4	50	140	290	542	1,050
			5	60	160	330	650	1,200
			6	55	150	310	600	1,100
			7	50	140	300	550	1,100
			8	50	140	290	542	1,000
			10	60	160	330	650	520
			14	50	140	300	550	1,100
			20	40	100	230	450	520
		2	12	55	130	208	342	588
			15	55	130	208	342	588
			20	50	140	290	542	1,050
			25	60	160	330	650	1,200
			30	55	130	208	342	1,200
			35	60	160	330	650	1,200
			40	50	140	290	542	1,200
			50	60	160	330	650	1,200
			60	55	150	310	600	1,200
			70	60	160	330	650	1,200
			80	50	140	290	542	1,200
			100	60	160	330	650	1,200
			120		150	310	600	1,100
			140		140	300	550	1,100
			160		120	260	500	1,000
			200		100	230	450	520
Par de salida máximo T₂B	N·m	12	3~200	3 × par de salida nominal
Velocidad de entrada nominal n₁	rpm	12	3~200	5,000	4,000	4,000	3,000	3,000
Velocidad de entrada máxima n₁B	rpm	12	3~200	10,000	8,000	8,000	6,000	6,000
Holgura de ultraprecisión (P0)	min de arco	1	3~20	≤6	≤6	≤6	≤6	≤6
Holgura de ultraprecisión (P0)	min de arco	2	12~200	≤9	≤9	≤9	≤9	≤9
Rigidez torsional	N·m/min de arco	12	3~200	7	14	25	50	145
Carga radial admisible F₂rB²	N	12	3~200	1,530	3,250	6,700	9,400	14,500
Carga axial admisible F₂a1B²	N	12	3~200	630	1,300	3,000	4,000	6,200
Carga axial admisible F₂a2B²	N	12	3~200	765	1,625	3,350	4,700	7,250
Vida útil	h	12	3~200	20,000*
Eficiencia η	%	1	3~20	≤95%
Eficiencia η	%	2	12~200	≤92%
Peso	kg	1	3~20	2.1	6.4	13	24.5	51
Peso	kg	2	12~200	2.5	7.8	14.2	27.5	54
Temperatura de funcionamiento	℃	12	3~200	-10℃~+90℃
Lubricación		12	3~200	Grasa sintética
Clase de protección		12	3~200	IP65
Posición de montaje		12	3~200	Orientación de montaje
Nivel de ruido (n₁ = 3000 rpm)	dB	12	3~200	≤63	≤65	≤68	≤70	≤72
