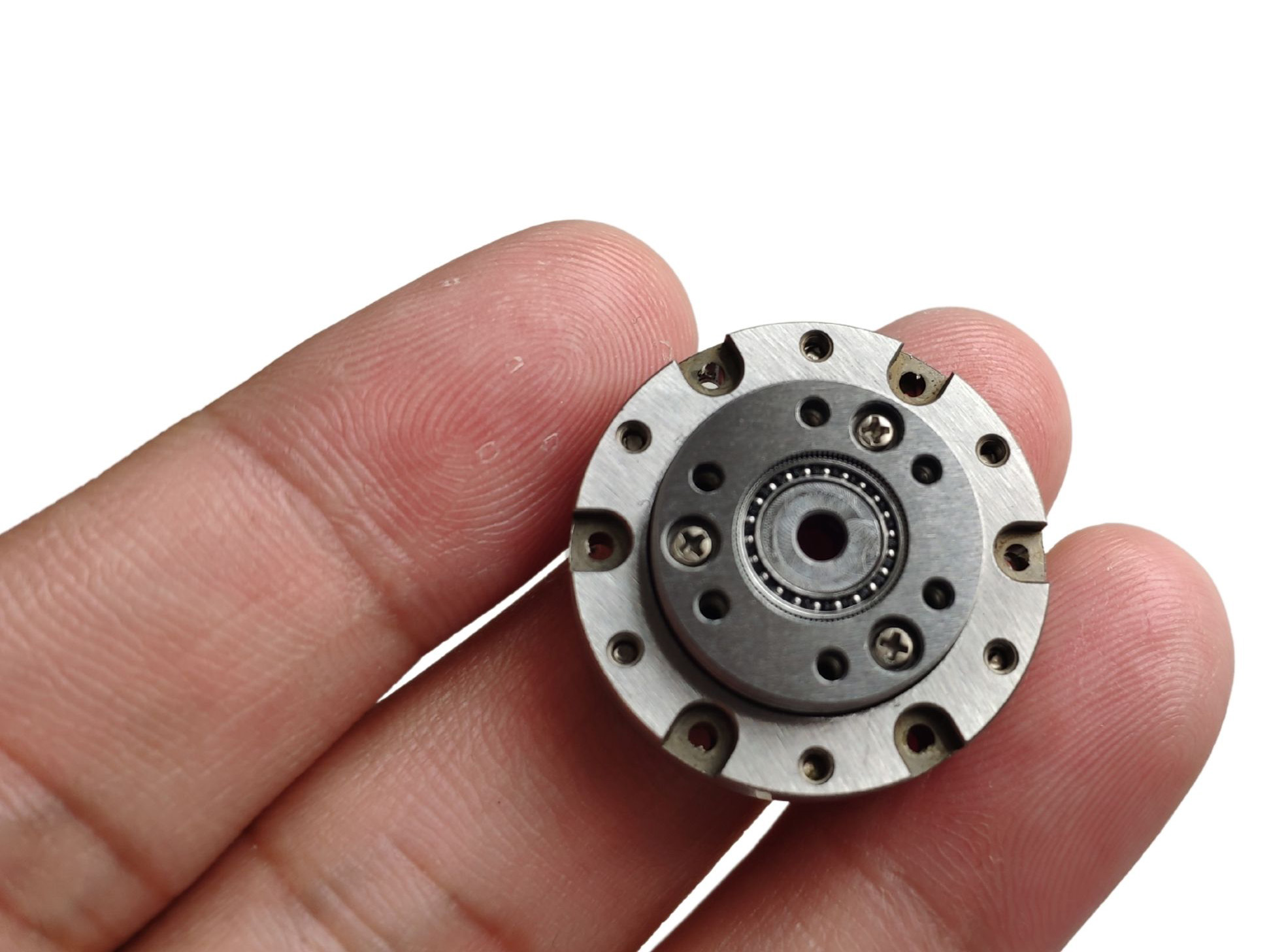

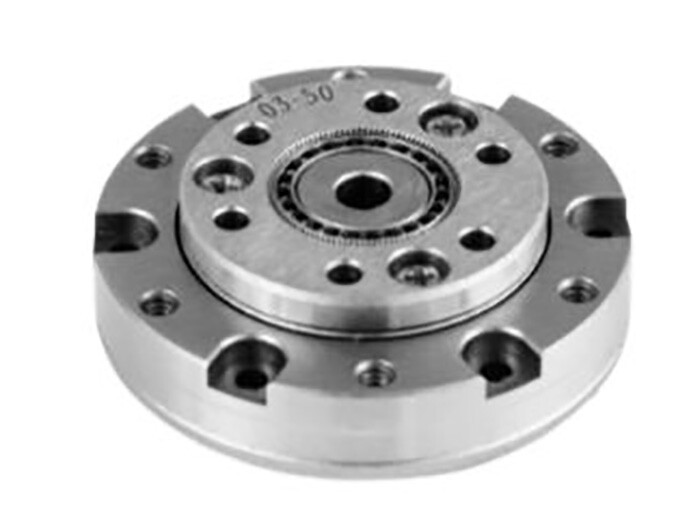

Armónica de Dimensiones Axiales Compactas con Estilo Sombrero de Copa

  • Armónica de Dimensiones Axiales Compactas con Estilo Sombrero de Copa
  • Armónica de Dimensiones Axiales Compactas con Estilo Sombrero de Copa
  • Armónica de Dimensiones Axiales Compactas con Estilo Sombrero de Copa

● Introducción

La serie SHD-mini de armónicos está diseñada para aplicaciones con requisitos de volumen y peso reducidos, caracterizada por dimensiones axiales compactas y un flexspline estilo sombrero de copa. Esta serie suministra exclusivamente productos modulares preensamblados para uso inmediato. El cojinete principal emplea cojinetes de bolas compactos de cuatro puntos de contacto para soportar directamente cargas externas. Las dimensiones del agujero del eje en esta serie pueden personalizarse para adaptarse a tamaños específicos de ejes de motores. Seleccione el modelo de motor más adecuado según los requisitos de su diseño mecánico.
Contáctenos

Características

●  Tamaño compacto y diseño ligero


● Diseño compacto y simplificado


● Excelente precisión de rotación y posicionamiento


● Configuración coaxial de entrada y salida

Especificaciones

Hoja 1

ModeloRelación de TransmisiónPar nominal a la entrada 2000r/min [N.m]Par máximo permisible durante arranque y parada [N.m]Valor máximo permitido del par de carga promedio [N.m]Par máximo instantáneo permisible [N.m]Velocidad máxima de entrada permitida [r/min]Velocidad de entrada promedio permitida [r/min]Juego de engranajes
(arcsec)		1/4GD[kgcm2]Masa
(kg)
Serie SHD
03300.080.150.120.25100006500≤207.0x10-40.016
500.130.240.160.5≤20
05300.230.470.350.85100006500≤202.5x10-40.040
500.380.870.51.7≤20
800.51.20.822.2≤10
08300.81.61.33.285003500≤203.2x10-30.061
501.63.162.16.1≤20
802.142.97.5≤10
1002.44.63.28.7≤10
11302.14.13.18.285003500≤201.4x10-20.127
503.27.85.115≤20
804.29.57.220≤10
1004.810.58.723≤10
14303.88.76.21585003500≤203.4x10-10.312
504.8166.832≤20
806.4229.545≤10
1007.42610.850≤10
