Cómo seleccionar la caja de engranajes de accionamiento armónico más adecuada según aplicaciones específicas
2025-10-09
Cuando los ingenieros mecánicos seleccionan una caja de engranajes de accionamiento armónico , normalmente evalúan sus características de rendimiento y el entorno operativo, confirmando el modelo más adecuado mediante planos y especificaciones clave.
Además de estos parámetros básicos, hay muchos detalles adicionales que deben considerarse cuidadosamente.
1. Considere completamente los requisitos de par del accionamiento armónico
Al ayudar a los clientes con la selección de modelos, el equipo de ingeniería de HONPINE suele reservar un margen de par del 20% al 30% para garantizar que el accionamiento armónico pueda soportar la carga durante el funcionamiento continuo.
También es importante considerar el par máximo, ya que en aplicaciones reales a menudo ocurren arranques, paradas de emergencia y cargas de impacto a corto plazo.
En escenarios con aceleración/desaceleración frecuente o cargas de alta inercia, las características inherentes de ondulación de par de los accionamientos armónicos pueden verse afectadas. Una fluctuación excesiva del par puede, a su vez, reducir la precisión de posicionamiento.

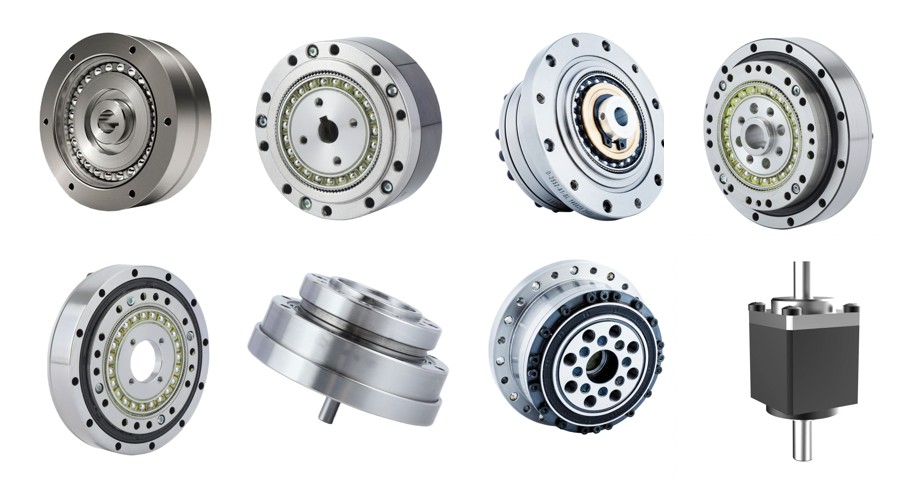

2. Elija la estructura óptima de accionamiento armónico para el entorno de aplicación
Accionamiento armónico tipo copa
Cuando se utiliza en articulaciones de robots o dispositivos médicos, donde se requiere alta precisión, generalmente se prefiere el accionamiento armónico tipo copa.
Accionamiento armónico tipo sombrero
Para máquinas herramienta o aplicaciones de carga pesada, se recomienda la variante tipo sombrero, con mayor rigidez.
Accionamiento armónico con diseño de eje hueco
En aplicaciones robóticas que requieren mayores grados de libertad, se sugiere un diseño hueco. Permite el paso de cables por el centro, reduciendo el riesgo de doblado, interferencia y rotura de los cables.
Accionamiento armónico tipo panqueque
Cuando las limitaciones de espacio son un factor clave, como en articulaciones de eje final de robots, el accionamiento armónico ultraplano tipo panqueque es la elección ideal.

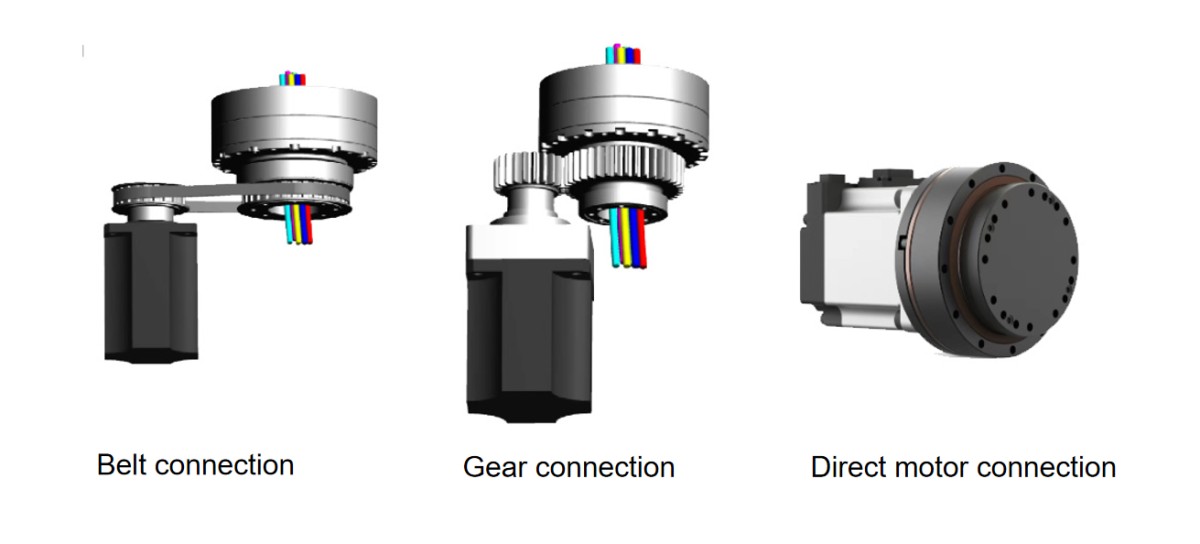

3. Seleccione el método de conexión adecuado para las condiciones operativas
Conexión por correa
El motor y el accionamiento armónico se conectan mediante una transmisión por correa, lo que permite una colocación flexible sin necesidad de que estén en el mismo eje.
Esta configuración es adecuada para equipos con espacio limitado o montaje descentrado, como sistemas de automatización compactos o robots de manipulación ligeros.
Conexión por engranajes
Aquí, el motor y el accionamiento armónico se conectan mediante engranajes, típicamente utilizado cuando el motor y el accionamiento no están alineados coaxialmente.
En comparación con la transmisión por correa, esta configuración ofrece mayor rigidez, lo que la hace adecuada para aplicaciones de carga media a pesada, como ejes auxiliares de máquinas herramienta o equipos de producción automatizada.
Acoplamiento directo del motor
El motor se conecta directamente al lado de entrada del accionamiento armónico mediante una brida o acoplamiento, formando un conjunto integrado motor-accionamiento.
Esto proporciona una instalación fácil, alta eficiencia y es ideal para aplicaciones que requieren alta precisión y rigidez, como articulaciones de robots, equipos de fabricación de semiconductores y maquinaria médica.
4. Consideraciones integrales para un rendimiento confiable a largo plazo
Al seleccionar un accionamiento armónico, además de los parámetros básicos como par, relación de reducción y precisión, los ingenieros también deben considerar:
rigidez, eficiencia, vida útil, lubricación, método de instalación y adaptabilidad ambiental.
Sólo evaluando todos estos factores juntos puede el sistema mantener un funcionamiento estable y confiable durante un uso prolongado.
