Servomotor de articulación de robot industrial con caja reductora cicloidal RV
Reductor RV estándar
El reductor RV (Rotary Vector) estándar es un dispositivo de reducción especialmente diseñado para maquinaria de precisión. Adopta un mecanismo diferencial cerrado de engranajes de dos etapas compuesto por una rueda de pasadores cicloidal y un conjunto de engranajes planetarios. El propio reductor tiene una estructura de tipo abierto; por lo tanto, durante la aplicación, se requiere sellado con brida y llenado con grasa RV dedicada.
En el campo de los robots industriales, para brazos robóticos con una carga útil final de 20 kg o menos, los reductores RV se aplican principalmente en la base y en las articulaciones de alta carga del robot (normalmente las articulaciones 1 a 4). Para brazos robóticos con una carga útil final superior a 20 kg, las seis articulaciones (grados de libertad) están equipadas con reductores RV. El reductor RV es un componente de transmisión esencial que garantiza la precisión de posicionamiento de los brazos robóticos.
Según las características estructurales, los reductores RV estándar se pueden clasificar en:Serie E estándar: estructura de eje macizo,Serie C estándar: estructura de eje hueco
Instrucciones breves de uso
Tanto la serie E estándar como la serie C estándar son estructuras abiertas sin sellado con brida. Después de la compra, los clientes deben realizar el sellado con brida e inyectar grasa lubricante RV dedicada. Además, el eje de entrada macizo suministrado de fábrica debe volver a mecanizarse (mandrinado del eje y mecanizado del chavetero) de acuerdo con las especificaciones del eje de entrada del motor del cliente.
Nuestra empresa puede proporcionar servicios personalizados de mecanizado secundario para el eje de entrada según los planos suministrados por el cliente.
![Reductor RV de transmisión planetaria con eje de salida sólido para brazos robóticos de carga pesada]( "Reductor RV de transmisión planetaria con eje de salida sólido para brazos robóticos de carga pesada")
Reductor RV de transmisión planetaria con eje de salida sólido para brazos robóticos de carga pesadaEl reductor estándar RV Serie E es un dispositivo de reducción de precisión que cuenta con un sistema de engranaje diferencial cerrado de dos etapas compuesto por una rueda cicloidal y engranajes planetarios, con un eje de salida sólido. Es ampliamente utilizado en aplicaciones de robótica industrial.
Para brazos robóticos con cargas finales ≤20 kg, los reductores RV se emplean principalmente en articulaciones de base a alta carga (típicamente articulaciones 1-4).
Para brazos robóticos con cargas finales >20 kg, generalmente las seis articulaciones utilizan reductores RV.
Los reductores RV sirven como el componente de transmisión central que garantiza la precisión de posicionamiento del brazo robótico.Detalles![Eje de salida hueco de precisión mecánica Reductor RV para robótica industrial]( "Eje de salida hueco de precisión mecánica Reductor RV para robótica industrial")
Eje de salida hueco de precisión mecánica Reductor RV para robótica industrialEl Reductor RV Estándar Serie C es un dispositivo de reducción mecánica de precisión diseñado con un sistema de engranaje diferencial cerrado de dos etapas, que combina una estructura de rueda cicloidal y engranaje planetario. Cuenta con un eje de salida hueco y se utiliza ampliamente en robótica industrial. Para brazos robóticos con cargas finales ≤20 kg, los reductores RV se utilizan principalmente en articulaciones de base a alta carga (típicamente Articulaciones 1-4). Para brazos robóticos con cargas finales >20 kg, generalmente todas las seis articulaciones utilizan reductores RV. Los reductores RV son componentes de transmisión críticos que garantizan la precisión de posicionamiento del brazo robótico.Detalles
Reductor de brida RV
El reductor RV (Rotary Vector) con brida integrada es un dispositivo de reducción diseñado específicamente para maquinaria de precisión. Adopta un mecanismo diferencial cerrado de engranajes de dos etapas compuesto por una rueda de pasadores cicloidal y un conjunto de engranajes planetarios. El reductor se ensambla en fábrica con una estructura sellada de brida integrada y se llena previamente con grasa lubricante RV dedicada, lo que permite a los clientes usarlo directamente con un servomotor desde el primer momento.
En el campo de los robots industriales, para brazos robóticos con una carga útil final de 20 kg o menos, los reductores RV se aplican principalmente en la base y en las articulaciones de alta carga del robot (normalmente las articulaciones 1 a 4). Para brazos robóticos con una carga útil final superior a 20 kg, las seis articulaciones (grados de libertad) están equipadas con reductores RV. El reductor RV es un componente de transmisión esencial que garantiza la precisión de posicionamiento de los brazos robóticos.
El reductor RV con brida integrada es un modelo personalizado desarrollado añadiendo sellado con brida al reductor RV estándar. Según las mismas características de clasificación que los reductores RV estándar, los reductores RV con brida integrada se pueden dividir en:Serie E con brida integrada: estructura de eje macizo,Serie C con brida integrada: estructura de eje hueco
![Reductor RV de Servomotor de Flange de Dos Etapas de Alta Precisión]( "Reductor RV de Servomotor de Flange de Dos Etapas de Alta Precisión")
Reductor RV de Servomotor de Flange de Dos Etapas de Alta PrecisiónLa Serie E de Reductor RV Integrado en Brida representa una solución de reducción de velocidad de ingeniería de precisión diseñada para aplicaciones mecánicas de alto rendimiento. Este sistema de transmisión avanzado cuenta con un mecanismo de engranaje diferencial cerrado de dos etapas que combina configuraciones de engranaje cicloidal y engranaje planetario, con un diseño de eje de salida sólido. La unidad viene preensamblada de fábrica con sellado de brida y prelubricada con grasa RV especializada, lo que permite su integración inmediata con motores servos tras la instalación.
Aplicaciones en Robótica Industrial:
Para brazos robóticos con cargas útiles en el efector final ≤20kg: Se despliega principalmente en articulaciones de base a alta carga (típicamente J1-J4)
Para brazos robóticos con cargas útiles en el efector final >20kg: Las seis articulaciones utilizan reductores RV
Como componente crítico de transmisión, los reductores RV garantizan una precisión de posicionamiento excepcional en sistemas robóticos.Detalles![Caja de engranajes para robot RV de cicloide con eje de salida hueco y brida integrada]( "Caja de engranajes para robot RV de cicloide con eje de salida hueco y brida integrada")
Caja de engranajes para robot RV de cicloide con eje de salida hueco y brida integradaLa serie C del reductor RV integrado en brida es un dispositivo de reducción de precisión diseñado específicamente para aplicaciones mecánicas. Cuenta con un sistema de engranaje diferencial cerrado de dos etapas compuesto por ruedas cicloidales y engranajes planetarios, con un eje de salida hueco. La unidad viene sellada de fábrica con bridas y prellenada con grasa lubricante especial para RV, lo que permite la instalación directa con motores servo al desembalarla.
En aplicaciones de robótica industrial:
Para brazos robóticos con cargas en el efector final ≤20kg, los reductores RV se utilizan principalmente en articulaciones de base a alta carga (típicamente articulaciones 1-4)
Para brazos robóticos con cargas en el efector final >20kg, normalmente las seis articulaciones emplean reductores RV
Los reductores RV sirven como componente central de transmisión que garantiza la precisión de posicionamiento del brazo robótico.Detalles

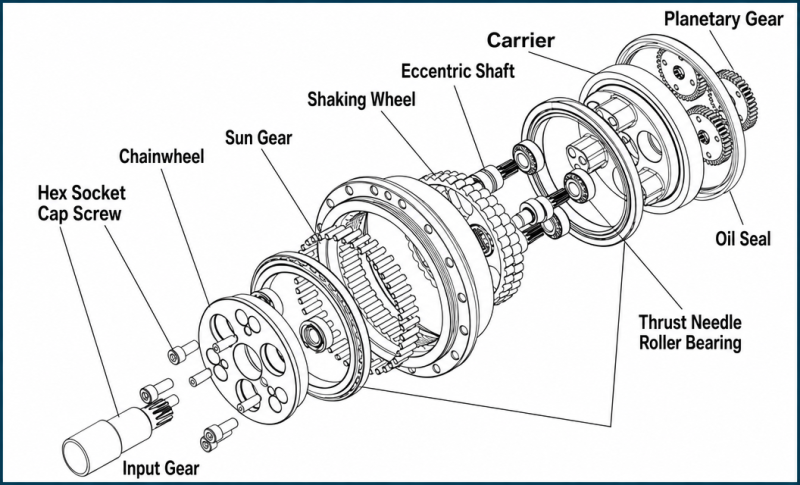

Cómo funciona un reductor RV?
Un reductor RV es una caja reductora de precisión de dos etapas diseñada para convertir la salida de alta velocidad y bajo par de un servomotor en movimiento rotativo de baja velocidad y alto par con excelente precisión y rigidez.
La primera etapa utiliza un sistema de engranajes planetarios. El motor acciona el engranaje solar, que hace girar los engranajes planetarios y el portaplanetas. Esta etapa proporciona una relación de reducción inicial, normalmente entre 3:1 y 4:1, mientras transmite potencia a la segunda etapa.
La segunda etapa es un mecanismo de engranaje cicloidal de pasadores, que genera la relación de reducción principal. Un cigüeñal excéntrico acciona uno o dos discos cicloidales dentro de un anillo fijo de pasadores. Como el número de pasadores siempre es uno mayor que el número de lóbulos del disco cicloidal, el disco gira ligeramente en dirección opuesta durante cada revolución. Este lento movimiento inverso se transfiere a la brida de salida, produciendo una alta relación de reducción con una precisión de posicionamiento sobresaliente.
La relación de reducción total equivale al producto de las dos etapas. Por ejemplo, una etapa planetaria de 3:1 combinada con una etapa cicloidal de 40:1 produce una relación de reducción total de 120:1.
La ventaja clave de un reductor RV es su engrane de múltiples dientes, donde muchos dientes comparten la carga simultáneamente. Esto proporciona una rigidez, capacidad de carga y resistencia a impactos significativamente mayores que muchos otros reductores de precisión. Además, dos discos cicloidales montados con una separación de 180° equilibran eficazmente la vibración y garantizan un funcionamiento suave.
Gracias a su alta densidad de par, excelente rigidez y larga vida útil, los reductores RV se utilizan ampliamente en bases de robots industriales, articulaciones de hombro, máquinas herramienta CNC, mesas giratorias y otros equipos de automatización de precisión de servicio pesado.
Reductores RV frente a reductores armónicos frente a reductores planetarios: cuál es la diferencia?
Los reductores RV, los reductores armónicos y los reductores planetarios son las tres tecnologías de reducción de engranajes de precisión más utilizadas en los sistemas modernos de control de movimiento. Cada una ofrece ventajas técnicas distintas y está diseñada para diferentes requisitos de rendimiento y escenarios de aplicación.
Los reductores RV suelen emplear un diseño de transmisión de dos etapas compuesto por una etapa de engranajes planetarios seguida de una etapa de engranaje cicloidal de pasadores. Esta configuración exclusiva ofrece una rigidez torsional excepcionalmente alta, una resistencia sobresaliente a impactos y una excelente capacidad de carga, con un par de salida nominal que alcanza varios miles de newton-metros. Además, los reductores RV proporcionan una larga vida útil y un rendimiento estable en condiciones de operación de servicio pesado. Estas características los convierten en la opción preferida para la base, el hombro y otras articulaciones de alta carga de los robots industriales. Sin embargo, los reductores RV son complejos de fabricar y requieren estándares extremadamente altos en materiales, tratamiento térmico, mecanizado y precisión de ensamblaje, lo que resulta en costes de producción relativamente altos. En consecuencia, el mercado global de reductores RV de alta gama ha estado dominado durante mucho tiempo por un pequeño número de fabricantes japoneses.
Los reductores armónicos, también conocidos como reductores de engranajes de onda de deformación, presentan una estructura mucho más simple pero altamente sofisticada compuesta por solo tres componentes principales: una corona circular rígida, una corona flexible y un generador de ondas. Su principio de funcionamiento se basa en la deformación elástica controlada de la corona flexible para lograr un engrane preciso de los dientes y altas relaciones de reducción. Este diseño permite que los reductores armónicos ofrezcan dimensiones compactas, construcción ligera, holgura cero y una precisión de posicionamiento excepcionalmente alta. En muchas aplicaciones de movimiento de precisión, su error de posicionamiento puede ser tan solo una cuarta parte del de las transmisiones de engranajes convencionales. Como resultado, los reductores armónicos se utilizan ampliamente en muñecas de robots, efectores finales, equipos de semiconductores, dispositivos médicos y otras aplicaciones que exigen alta precisión y tamaño compacto. Sin embargo, debido a que la corona flexible experimenta una deformación elástica continua durante la operación, la vida a fatiga y la capacidad de carga son inherentemente limitadas en comparación con los reductores RV. Al igual que en el mercado de RV, la industria de reductores armónicos de alta gama ha estado tradicionalmente liderada por fabricantes japoneses.
Los reductores planetarios constan de un engranaje solar, múltiples engranajes planetarios y una corona interna. En comparación con los reductores RV y armónicos, las cajas reductoras planetarias presentan una estructura mecánica más simple, al tiempo que proporcionan una alta eficiencia de transmisión mediante el reparto de potencia entre múltiples engranajes planetarios. Ofrecen una combinación bien equilibrada de capacidad de par, eficiencia, fiabilidad y rentabilidad. Gracias a estas ventajas, los reductores planetarios se utilizan ampliamente no solo en robots industriales, sino también en máquinas herramienta CNC, equipos de automatización de fábricas, maquinaria de embalaje, sistemas de manipulación de materiales y automatización inteligente del hogar. Su versatilidad y precio competitivo los convierten en el tipo de reductor de precisión más ampliamente aplicado en toda la industria de la automatización.
En general, no existe una tecnología de reductores universalmente superior. La elección óptima depende por completo de los requisitos específicos de la aplicación, incluida la capacidad de carga, la precisión de posicionamiento, la rigidez, la velocidad, el espacio de instalación disponible y las consideraciones de coste.
En el diseño de robots industriales, los reductores RV se seleccionan normalmente para articulaciones grandes, como la base y el hombro, para soportar cargas pesadas y fuerzas de impacto elevadas. Los reductores armónicos se utilizan comúnmente en articulaciones de muñeca y efectores finales, donde el tamaño compacto y la precisión de posicionamiento ultraalta son críticos. Los reductores planetarios, por su parte, proporcionan un excelente equilibrio entre rendimiento y asequibilidad, lo que los convierte en la solución preferida para una amplia gama de aplicaciones generales de automatización.
En lugar de competir directamente, los reductores RV, los reductores armónicos y los reductores planetarios desempeñan cada uno funciones distintas. Juntos, forman la base de los sistemas modernos de transmisión de potencia de precisión y permiten los diversos requisitos de control de movimiento presentes en la industria actual de automatización industrial.
Por qué elegir la caja reductora RV HONPINE
1,Con un diseño propio del perfil de los dientes, tecnología de modificación y un sólido soporte técnico, podemos producir en masa componentes clave con distribución racional de fuerzas, autoadaptación a errores de fabricación, alta resistencia al daño, transmisión suave y bajos niveles de ruido.
2,HONPINE cuenta con equipos de producción CNC de alta precisión de nivel mundial, personalizados para garantizar estabilidad y eficiencia en el mecanizado por lotes de alta precisión.
3,Nuestros procesos de mecanizado desarrollados internamente, junto con dispositivos de sujeción de alta precisión y alta eficiencia, garantizan la precisión del producto, la estabilidad y la eficiencia de producción.
4,Hemos desarrollado de forma independiente herramientas especializadas de inspección por lotes, instrumentos de prueba y bancos de ensayo para lograr pruebas rápidas por lotes con entrada automática de datos en la base de datos.
5,Nuestras herramientas de ensamblaje y métodos de asignación de tolerancias desarrollados internamente mejoran tanto la eficiencia como la precisión en las operaciones de ensamblaje por lotes.
6,En colaboración con socios, desarrollamos equipos dedicados de tratamiento térmico para garantizar propiedades superiores y constantes de los materiales en componentes producidos en masa. El control preciso del tratamiento térmico garantiza una calidad estable del reductor.
7,Equipados con una plataforma profesional de pruebas (comparada con centros nacionales de evaluación), podemos evaluar el rendimiento general de las cajas reductoras RV y proporcionar informes de prueba oficiales.
Aplicación de la caja reductora planetaria de precisión
Los reductores RV (Rotary Vector) ofrecen una capacidad de par ultraalta, rigidez excepcional y excelente resistencia a impactos en aplicaciones de servicio pesado. Su exclusiva estructura de reducción de dos etapas garantiza alta precisión y holgura mínima en condiciones exigentes.
Diseñados para robots industriales, máquinas herramienta, sistemas de automatización y otras aplicaciones de alta precisión que requieren un rendimiento robusto bajo cargas extremas.
También ofrecemos modelos con brida integrada para montaje directo del motor, lo que simplifica la instalación y mejora la integración del sistema.
Elija nuestra serie RV para obtener un rendimiento fiable, una larga vida útil y soluciones personalizadas adaptadas a sus necesidades industriales.
Los reductores RV (Rotary Vector) ofrecen una capacidad de par ultraalta, rigidez excepcional y excelente resistencia a impactos en aplicaciones de servicio pesado. Su exclusiva estructura de reducción de dos etapas garantiza alta precisión y holgura mínima en condiciones exigentes.
‹
›
