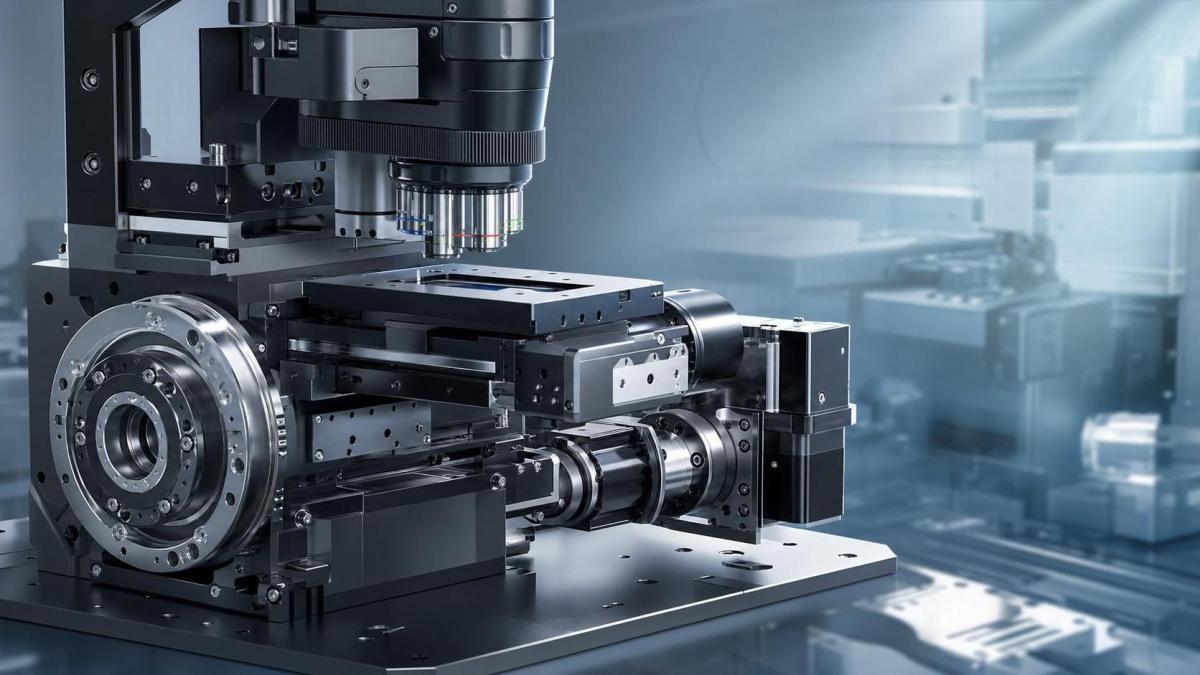

为什么谐波驱动执行器能提升显微镜光学平台的性能

En equipos de máquinas herramienta de precisión, Harmonic Drive Actuators se están convirtiendo en una solución clave para mejorar las plataformas ópticas de microscopio. Su diseño compacto, alta precisión de posicionamiento y juego prácticamente nulo ayudan a mejorar la estabilidad, reducir la vibración y favorecer un control de movimiento más fluido. Para aplicaciones que exigen una imagen fiable y microajustes repetibles, estos actuadores ofrecen una clara ventaja de rendimiento que vale la pena explorar.

Por qué esto importa para las plataformas ópticas de microscopio

Los usuarios que buscan este tema suelen querer primero una respuesta práctica: ¿los actuadores Harmonic Drive mejoran de forma medible el rendimiento de las plataformas ópticas de microscopio, o son simplemente otra opción de movimiento premium?

La respuesta corta es sí, especialmente cuando la plataforma debe ofrecer posicionamiento repetible, baja vibración, integración compacta y una imagen estable bajo condiciones de microajuste frecuente o escaneo automatizado.

Las plataformas ópticas de microscopio son muy sensibles incluso a pequeños errores de transmisión, juego, resonancia y movimiento inconsistente. Las pequeñas debilidades mecánicas pueden aparecer rápidamente como imágenes borrosas, enfoque inestable o resultados de medición poco fiables.

Por eso la selección del actuador es tan importante en sistemas ópticos relacionados con máquinas herramienta. El accionamiento no es solo un componente de movimiento; afecta directamente la precisión, el rendimiento y la confianza en la calidad de inspección.

Lo que los lectores realmente están tratando de evaluar

La mayoría de los lectores objetivo no buscan una definición de libro de texto de la tecnología Harmonic Drive. Por lo general, están comparando soluciones de movimiento para una plataforma que ya tiene estrictas restricciones de rendimiento.

Quieren saber si este tipo de actuador puede resolver problemas reales de ingeniería: pérdida de movimiento, espacio de instalación limitado, ajuste fino inestable, mayor mantenimiento y una imagen inconsistente durante ciclos repetidos de movimiento.

También les importa el aspecto comercial de la decisión. Una mejor precisión de movimiento es importante, pero solo si se traduce en menores tasas de error, menos tiempo de inactividad, una integración más sencilla o una mejor calidad de salida.

Por eso la discusión útil no es abstracta. Debe centrarse en cómo los actuadores Harmonic Drive afectan el posicionamiento, el diseño estructural, la estabilidad óptica, la fiabilidad del sistema y el rendimiento total del equipo a lo largo del tiempo.

Cómo los actuadores Harmonic Drive mejoran la precisión de posicionamiento

La precisión de posicionamiento es una de las razones más fuertes para usar actuadores Harmonic Drive en plataformas ópticas de microscopio. Las tareas ópticas suelen requerir movimientos en incrementos muy pequeños, manteniendo al mismo tiempo una repetibilidad muy alta de la posición objetivo.

Las soluciones de transmisión convencionales pueden introducir error acumulado a través del juego, la deformación elástica o una respuesta inconsistente al invertir la dirección. En el trabajo con microscopios, ese error puede hacerse visible de inmediato en la alineación de la imagen o en la repetibilidad del enfoque.

Los mecanismos Harmonic Drive son valorados porque ofrecen altas relaciones de reducción en un formato compacto, manteniendo un juego extremadamente bajo. Esto crea un comportamiento de movimiento más predecible durante los ciclos de posicionamiento fino y corrección.

Para inspección automatizada, observación de obleas, calibración de herramientas o sistemas de imagen de laboratorio, esa previsibilidad ayuda a que la plataforma regrese al mismo punto con mucha mayor consistencia en operaciones repetidas.

Una mejor repetibilidad también reduce la necesidad de compensación frecuente en el software de control. Los ingenieros aún pueden usar rutinas de calibración, pero la base mecánica ya es más estable y más fácil de gestionar.

Por qué el juego casi nulo importa más de lo que muchos compradores esperan

El juego suele tratarse como una especificación técnica, pero en las plataformas ópticas de microscopio tiene consecuencias operativas directas. Incluso pequeñas holguras en la respuesta de transmisión pueden interferir con los microajustes y el posicionamiento de la imagen.

Cuando la plataforma cambia de dirección, el juego crea un retraso entre la entrada del motor y la respuesta real de la etapa. Ese retraso puede provocar sobrepaso, corrección posterior y un posicionamiento inconsistente durante el enfoque fino o las trayectorias de escaneo.

El juego casi nulo reduce sustancialmente esa zona muerta. El operador o el sistema de control obtiene una respuesta más inmediata y lineal, lo que mejora tanto la sensación manual como el control automatizado de trayectorias.

Esto es importante en tareas como detección de bordes, análisis de superficies, inspección de defectos y captura de imágenes en múltiples puntos. Una plataforma más sensible favorece una adquisición de datos más limpia y reduce el riesgo de errores acumulativos de alineación.

En términos prácticos, el juego casi nulo mejora la confianza. Los ingenieros dedican menos tiempo a perseguir anomalías de movimiento que parecen problemas de software o de sensores, pero que en realidad provienen de holguras mecánicas.

Control de vibración y estabilidad de la imagen

Las plataformas ópticas de microscopio no solo necesitan un movimiento preciso; necesitan un movimiento estable. Un movimiento que alcanza la posición correcta pero excita vibraciones aún puede comprometer el rendimiento de la imagen y la precisión de la medición.

Los actuadores Harmonic Drive ayudan en este aspecto porque su estructura de transmisión compacta puede favorecer perfiles de movimiento más suaves y un empaquetado mecánico más ajustado. Esto suele contribuir a una menor transferencia de vibración a través del conjunto de la plataforma.

La reducción de vibración es especialmente valiosa a altos aumentos. A ese nivel, pequeñas perturbaciones pueden producir sacudidas en la imagen, fluctuación del enfoque o referencias de medición inestables que reducen la utilidad de los datos capturados.

En entornos de producción, el control de vibración también afecta al rendimiento. Si el sistema se asienta más rápido después de cada paso de movimiento, el microscopio puede moverse, estabilizarse y capturar imágenes en menos tiempo.

Eso significa que el beneficio no es solo técnico. Una mejor amortiguación y un asentamiento más rápido pueden favorecer ciclos de inspección más eficientes sin sacrificar la calidad de imagen, lo cual es importante en flujos de trabajo industriales de máquinas herramienta.

El diseño compacto resuelve problemas reales de integración

Otra gran ventaja es la eficiencia de empaquetado. Las plataformas ópticas de microscopio suelen tener espacio de instalación limitado porque deben alojar lentes, sensores, módulos de iluminación, etapas, tendido de cables y estructuras de protección.

Un sistema de transmisión voluminoso puede obligar a compromisos en otras partes del diseño. Puede aumentar la huella de la plataforma, complicar el recorrido óptico o incrementar el voladizo estructural que perjudica la rigidez.

Los actuadores Harmonic Drive ofrecen una alta densidad de par y un buen rendimiento de reducción en un espacio compacto. Esto da a los diseñadores más libertad para construir sistemas de movimiento precisos sin hacer la plataforma innecesariamente grande.

La integración compacta también puede mejorar la gestión de cables y reducir las interferencias entre componentes móviles y fijos. Esto es especialmente útil en sistemas que combinan movimiento óptico con mesas giratorias, ejes basculantes o requisitos de paso hueco.

En algunos casos, un producto como Easy Installation Large Hollow Shaft Structure Harmonic Drive resulta atractivo porque el diseño de eje hueco puede simplificar el paso de cables, líneas de aire o elementos ópticos.

Cómo estos actuadores favorecen un control de movimiento más fluido

La calidad del movimiento no depende solo de la posición final. También importa la trayectoria hacia esa posición, especialmente en microscopía automatizada, donde el escaneo, la indexación y el movimiento sincronizado forman parte de la operación normal.

Los actuadores Harmonic Drive ayudan a crear un comportamiento de aceleración y desaceleración más suave porque se adaptan bien al control servo de alta precisión. Eso hace que la ejecución de trayectorias sea más estable y más fácil de ajustar.

Un control más suave reduce la respuesta mecánica brusca, lo que ayuda a proteger los delicados conjuntos ópticos y mejora la consistencia durante patrones de escaneo repetidos. El resultado suele ser una mejor costura de imágenes y una cartografía de coordenadas más fiable.

También beneficia a los operadores que trabajan con sistemas semiautomáticos. Una plataforma que responde con suavidad es más fácil de usar, más fácil de confiar y menos propensa a generar flujos de trabajo con muchas correcciones que ralentizan la productividad.

Para los fabricantes de equipos, esto puede acortar el tiempo de puesta en marcha. Una transmisión mecánicamente estable suele facilitar el ajuste del controlador más que intentar compensar posteriormente un comportamiento de accionamiento irregular.

Dónde se reflejan las mejoras de rendimiento en la operación diaria

El valor de un actuador Harmonic Drive se aprecia mejor en el uso diario que en la teoría. En la operación real, los usuarios notan primero mejoras en la consistencia de la imagen, la repetibilidad del enfoque y la suavidad del movimiento.

Los equipos de mantenimiento pueden notar menos quejas sobre deriva, respuesta inconsistente de la plataforma o desviaciones de alineación inexplicables. Los ingenieros de proceso pueden ver datos de inspección más estables a lo largo de corridas de producción más largas.

Los gerentes suelen preocuparse por otra capa de valor: menos reprocesos, menos tiempo de inactividad por recalibración del movimiento y mayor confianza en que la plataforma óptica mantendrá la especificación con el tiempo.

Estos beneficios son especialmente significativos en entornos donde las plataformas de microscopio apoyan la inspección de herramientas, la verificación de microcaracterísticas, la medición de componentes de precisión o el control de calidad de piezas de alto valor.

En esos entornos, un mejor rendimiento del movimiento no es una característica de lujo. Apoya directamente la calidad de salida, la estabilidad operativa y la capacidad de mantener estándares repetibles entre lotes.

Qué comprobar antes de seleccionar uno para su plataforma

No todos los actuadores Harmonic Drive ofrecen automáticamente el mismo resultado. Los compradores deben evaluar el contexto completo de la aplicación en lugar de elegir solo por la relación de reducción, el tamaño o las afirmaciones de precisión del catálogo.

Empiece por las características de la carga. Evalúe la carga útil, la masa excéntrica, el ciclo de trabajo, la frecuencia de movimiento, el perfil de aceleración y cualquier fuerza externa que pueda afectar la rigidez de la plataforma o la vida útil de los rodamientos.

Luego revise el rendimiento de posicionamiento requerido. Defina los objetivos reales de repetibilidad, el tiempo de asentamiento admisible, el nivel aceptable de vibración y la precisión necesaria para tareas de enfoque, escaneo o medición.

Los detalles de integración también importan. Las restricciones de montaje, la necesidad de eje hueco, el tendido de cables, las condiciones térmicas, la compatibilidad con codificadores y la correspondencia con el controlador influyen en el rendimiento real más de lo que muchos equipos esperan.

La facilidad de instalación también puede ser importante en proyectos de equipos de producción. Soluciones como Easy Installation Large Hollow Shaft Structure Harmonic Drive pueden reducir la complejidad del ensamblaje cuando el tendido interno y el diseño compacto son prioridades.

Cuándo los actuadores Harmonic Drive pueden ser la mejor opción

Son especialmente eficaces cuando la plataforma óptica debe combinar espacio limitado, alta relación de reducción, bajo juego y micro-movimiento estable en un solo diseño integrado.

También son una buena elección cuando la calidad de la imagen depende de un rápido asentamiento después del movimiento, o cuando la aplicación implica cambios de dirección repetidos que revelarían el juego en sistemas de transmisión convencionales.

Para equipos de microscopía relacionados con máquinas herramienta, esto suele incluir inspección del filo de herramientas, sistemas de alineación de precisión, estaciones de imagen por coordenadas y plataformas automatizadas de medición óptica.

Sin embargo, la mejor opción sigue dependiendo de la arquitectura del sistema. Si el eje de movimiento tiene una carga ligera y los requisitos de precisión son modestos, una solución más simple puede ser suficiente y más económica.

La clave es ajustar el rendimiento del actuador al coste de la imprecisión. En plataformas ópticas de alta precisión, el coste de un movimiento inestable suele ser mucho mayor que la diferencia de coste entre opciones de transmisión.

Conclusión

Los actuadores Harmonic Drive mejoran el rendimiento de las plataformas ópticas de microscopio porque abordan los problemas que más importan: precisión, juego, vibración, compacidad y comportamiento de movimiento controlable.

Para los lectores que evalúan si la actualización merece la pena, la respuesta depende de la sensibilidad de la aplicación. En sistemas donde la fiabilidad de la imagen y el microajuste repetible son críticos, la ventaja de rendimiento es sustancial.

En lugar de ver el actuador como una pieza mecánica básica, es mejor tratarlo como un contribuyente central a la estabilidad óptica y a la calidad de la inspección. Esa perspectiva conduce a mejores decisiones de diseño.

Cuando se seleccionan con atención clara a la carga, el control, la integración y la dinámica de la plataforma, los actuadores Harmonic Drive pueden ofrecer mejoras medibles tanto en el rendimiento técnico como en el valor operativo.
