Entre las métricas de rendimiento de las cajas de engranajes, la rigidez a la flexión (a menudo pasada por alto en comparación con la precisión y la rigidez torsional) determina directamente los límites del mecanizado de las máquinas herramienta CNC. El reductor planetario anti-backlash de HONPINE está redefiniendo estos límites con sus parámetros ultra altos.

¿Qué es la rigidez a la flexión?

La rigidez a la flexión (también llamada rigidez al momento o rigidez al inclinamiento) simplemente mide la capacidad de una caja de engranajes para resistir "doblarse". Su unidad es Nm/arcmin: un valor más alto significa menos inclinación bajo la misma fuerza externa, es decir, una "columna vertebral más rígida".
Ejemplo: 1 Nm/arcmin significa que aplicar un par de 1 Nm inclina el eje de salida en 1 arcmin (1 arcmin ≈ 0.0167°).

¿Cómo se prueba la rigidez a la flexión?

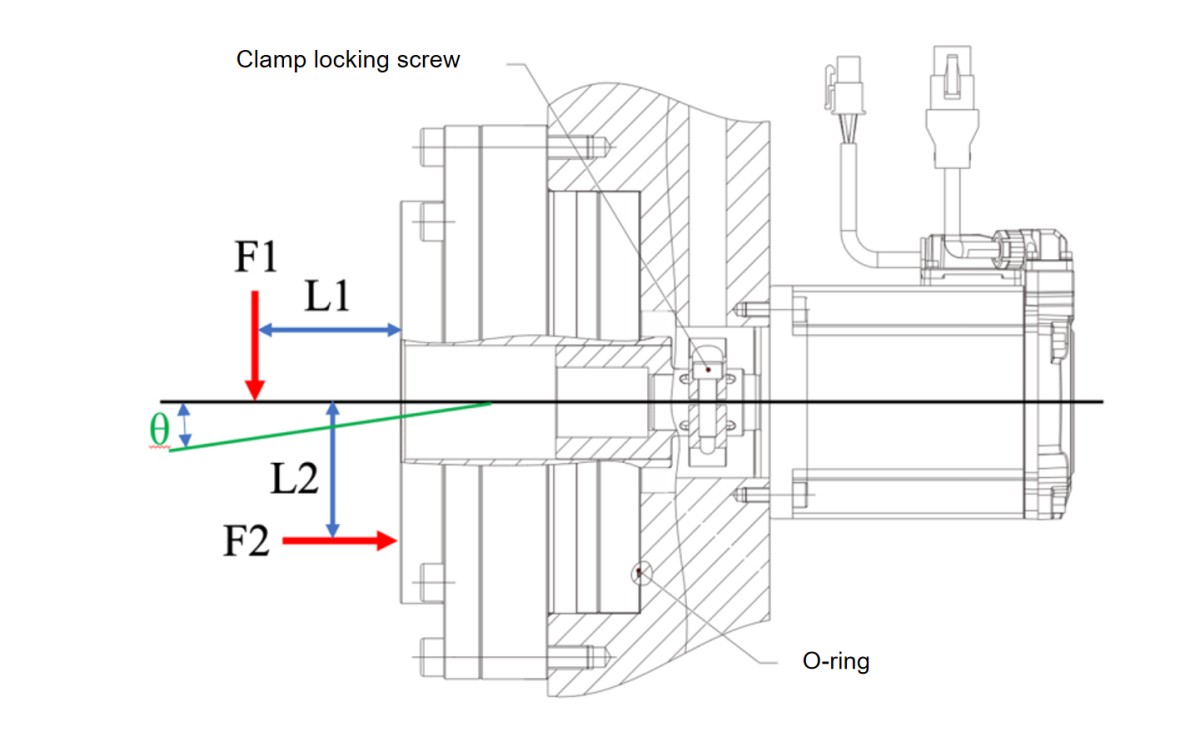

El principio de medición es intuitivo (ver diagrama a continuación):

• Aplicar fuerzas F₁ y F₂ en el extremo de salida, con brazos de palanca L₁ y L₂.

• Calcular los momentos flectores: W₁ = F₁ × L₁, W₂ = F₂ × L₂.

• Medir la deflexión angular resultante θ del eje de salida.

• Calcular la rigidez a la flexión: Nm/arcmin = W / θ.


Valores más altos = mayor rigidez = menos inclinación bajo carga.

¿Por qué es importante la rigidez a la flexión en aplicaciones CNC?

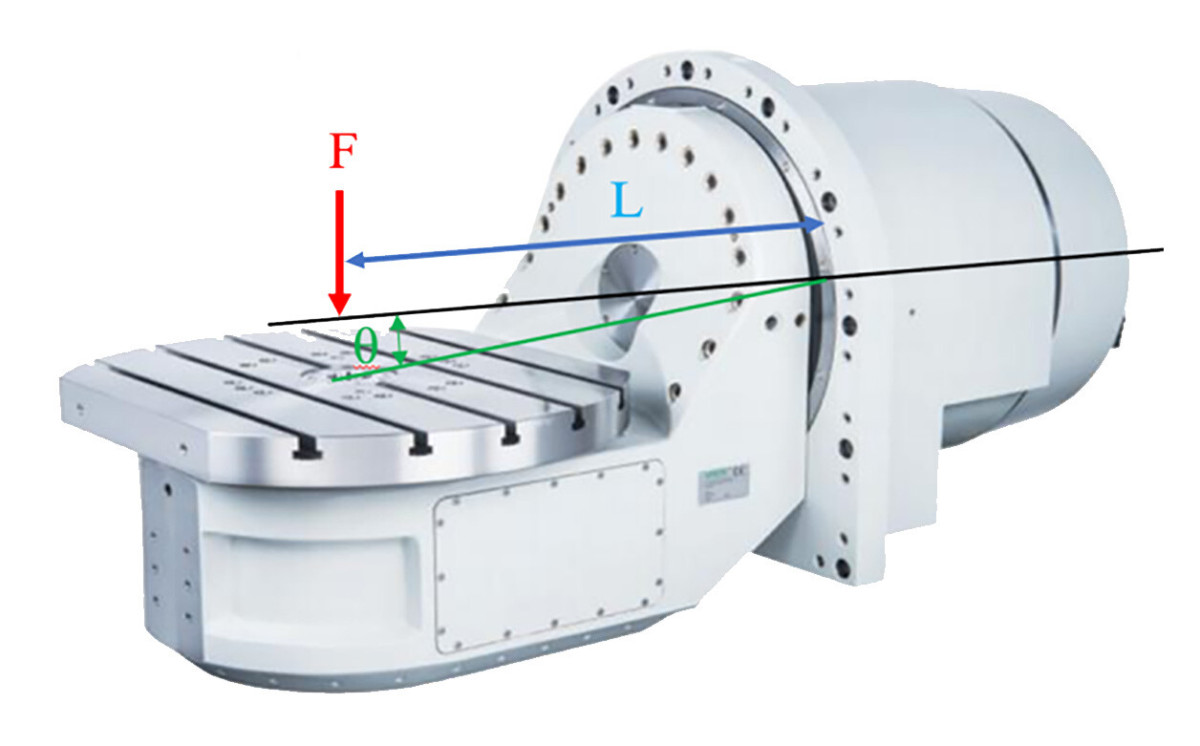

Considere una mesa giratoria CNC de 5 ejes (diagrama a continuación): Una fuerza radial F actúa a una distancia L del reductor, causando una deflexión angular θ en el eje A.Escenario:

 Mesa de 210mm, eje A bajo una carga radial de 100kg (F), brazo de palancaL= 240mm. Comparación de rendimiento:

Japanese Harmonic Drive® (Modelo 40)

Rigidez: 264.6 Nm/arcmin

Deflexión: θ = (F × g × L) / 264.6 = 0.89 arcmin

Desplazamiento en F: 0.062 mm

Japanese RV-Style Cycloid® (Modelo RV-40E)

Rigidez: 931 Nm/arcmin

Deflexión: θ = (F × g × L) / 931 = 0.25 arcmin

Desplazamiento: 0.0174 mm

German Anti-Backlash Design (Modelo 056)

Rigidez: 1,170 Nm/arcmin

Deflexión: θ = (F × g × L) / 1,170 = 0.20 arcmin

Desplazamiento: 0.014 mm

HONPINE Anti-Backlash Planetary Gearbox (Modelo H3K-40T)

Rigidez: 2,250 Nm/arcmin

Deflexión: θ = (F × g × L) / 2,250 = 0.105 arcmin

Desplazamiento: 0.007 mm

Resumen: Comparación de rendimiento bajo cargas idénticas

El reductor planetario anti-backlash HONPINE H3K-40T logra una superioridad decisiva.

Consecuencias de una rigidez a la flexión insuficiente en el mecanizado CNC

Precisión en picado: Desalineación herramienta-pieza → errores dimensionales/de forma.

Vibración aumentada: Frecuencia natural más baja → vibraciones CNC, acabado superficial deficiente.

Eficiencia reducida: Tasas de avance CNC forzosamente más bajas → tiempos de mecanizado más largos.

Daño a la herramienta: La vibración acelera el desgaste/fractura frágil → costos más altos.

¿Cómo logra HONPINE una rigidez ultra alta?

Rodamientos de mesa giratoria integrados de 3 filas tipo "YRT"

Pistas de rodillos de aguja mecanizadas directamente en los componentes del reductor (diseño monolítico)

Entrega simultáneamente:

• Rigidez a la flexión extrema

• Alta capacidad de carga de momento

• Alta resistencia al empuje axial

Mínimo juego (cara/radial) → máxima estabilidad

Este diseño permite que la serie H3K de reductores planetarios anti-backlash proporcione un soporte incomparable en espacios compactos, manejando sin esfuerzo cargas pesadas y momentos radiales severos en aplicaciones CNC de alta precisión.

La rigidez a la flexión dicta la precisión, eficiencia y longevidad de las máquinas herramienta CNC. Los reductores planetarios anti-backlash de HONPINE demuestran que 2,250 Nm/arcmin ya no es teórico: ahora es una realidad para sistemas CNC exigentes.
