¿Por qué los reductores armónicos son adecuados para equipos de automatización de alta precisión?

En los equipos de dispensación, colocación e inspección automatizada, los mecanismos de movimiento suelen tener que realizar arranques y paradas frecuentes, ajustes angulares y posicionamientos repetidos en un espacio de instalación limitado. Alcanzar el objetivo una vez es solo el punto de partida. El mayor desafío es mantener un movimiento uniforme durante toda la producción continua.

Con una holgura reducida, una estructura compacta y altas relaciones de reducción de una sola etapa, los reductores armónicos ofrecen una opción de transmisión práctica para ejes giratorios de precisión. Sus características pueden resultar adecuadas para aplicaciones como la orientación de cabezales de dispensación, la corrección angular de cabezales de colocación y el indexado de mesas de inspección.

¿Por qué es importante la repetibilidad de posicionamiento en la automatización de precisión?

La repetibilidad de posicionamiento describe la constancia con la que un mecanismo vuelve a la misma posición objetivo en condiciones especificadas.

Es distinta de la precisión de posicionamiento absoluto. Un mecanismo puede detenerse repetidamente casi en el mismo punto y, aun así, presentar una desviación respecto al objetivo teórico. Por ello, los diseñadores de equipos deben considerar la repetibilidad junto con el error de transmisión, la calibración y las condiciones reales de carga.

Las siguientes aplicaciones ilustran por qué es importante mantener un movimiento giratorio uniforme:

En estas aplicaciones, el reductor no se limita a reducir la velocidad del motor. Ayuda a transmitir de forma uniforme el movimiento ordenado desde el motor hasta el mecanismo de trabajo.

¿Cómo contribuyen los reductores armónicos al movimiento de precisión?

La baja holgura ayuda a reducir la zona muerta al invertir el sentido

En un mecanismo que cambia de dirección con frecuencia, el juego de transmisión puede permitir que la entrada se mueva antes de que responda la salida. Esto dificulta el control de pequeños ajustes angulares.

El engranaje armónico utiliza la deformación elástica de una corona flexible para engranar sus dientes con una corona circular. Este principio de engrane ayuda a minimizar el juego entre dientes, por lo que resulta útil en ejes giratorios que requieren inversiones frecuentes del sentido de giro y ajustes angulares precisos.

Sin embargo, una baja holgura no significa que toda la transmisión esté exenta de errores. Los acoplamientos, la elasticidad torsional y la histéresis aún pueden afectar la posición de salida. Por lo tanto, la selección debe basarse en los datos de rendimiento del modelo específico, no únicamente en la descripción «sin holgura».

Las altas relaciones de reducción permiten movimientos angulares precisos

Un mecanismo reductor convierte una rotación relativamente amplia del motor en un movimiento menor en la salida.

Por ejemplo, con una relación de reducción teórica de 100:1, una rotación del motor de 1° corresponde a una rotación de salida de 0,01°. Esta relación permite aplicar incrementos angulares de mando precisos, pero no significa que el equipo vaya a alcanzar automáticamente una precisión de posicionamiento de 0,01°.

El rendimiento real también depende de la realimentación del encoder, el error de transmisión, la rigidez mecánica y el sistema de control.

La estructura compacta simplifica la integración del equipo

Los cabezales de dispensación, los cabezales de colocación y las estaciones de inspección suelen tener que alojar cámaras, iluminación, sensores, líneas neumáticas y cables. El espacio disponible para la transmisión puede ser limitado.

Los reductores armónicos ofrecen altas relaciones de reducción en un conjunto compacto. Su engrane simultáneo de múltiples dientes también permite transmitir cargas con dimensiones relativamente reducidas.

Para los fabricantes de equipos, estas características permiten disponer un accionamiento compacto alrededor del mecanismo de trabajo, dejando espacio para los componentes del proceso.

Aplicaciones en equipos de dispensación, colocación e inspección

Los siguientes ejemplos describen posibles aplicaciones según los requisitos de movimiento de los equipos y las características del engranaje armónico. La idoneidad debe confirmarse en función del diseño real de la máquina y las condiciones de funcionamiento.

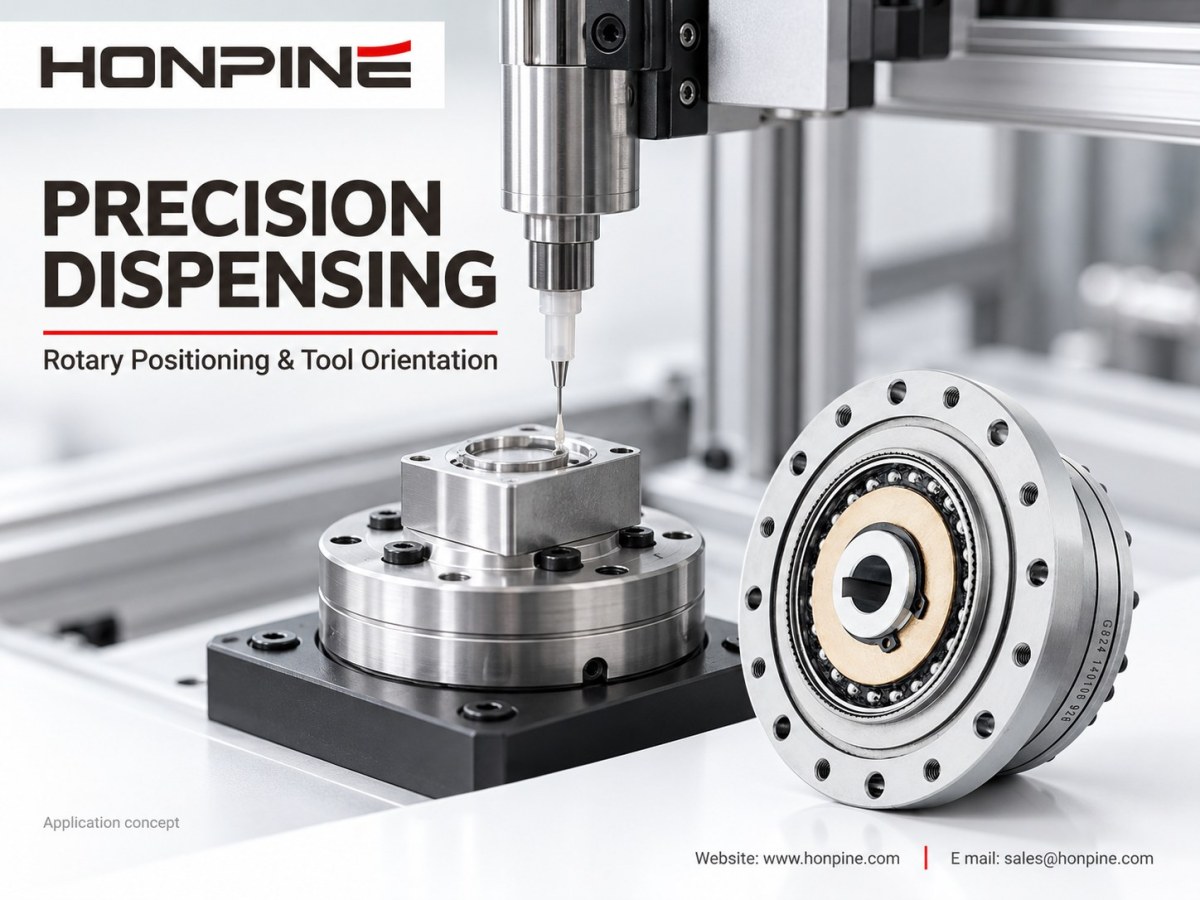

Equipos de dispensación: posicionamiento giratorio y orientación de herramientas

Algunos procesos de dispensación requieren que la boquilla se aproxime a una pieza desde distintas direcciones. En otros, la propia pieza debe girar o inclinarse durante el procesamiento.

En estas situaciones, la repetibilidad del eje giratorio afecta a la orientación relativa entre la aguja dispensadora y la pieza.

Los reductores armónicos pueden considerarse para los ejes giratorios de cabezales de dispensación, los dispositivos giratorios de sujeción de piezas y las articulaciones de robots de dispensación. Ayudan al mecanismo a realizar ajustes angulares y volver de forma uniforme a las posiciones programadas.

La calidad de la dispensación también depende de la presión de suministro, la viscosidad del fluido, la altura de la aguja y la velocidad de desplazamiento. El reductor contribuye al movimiento mecánico; no determina por sí solo la calidad del cordón.

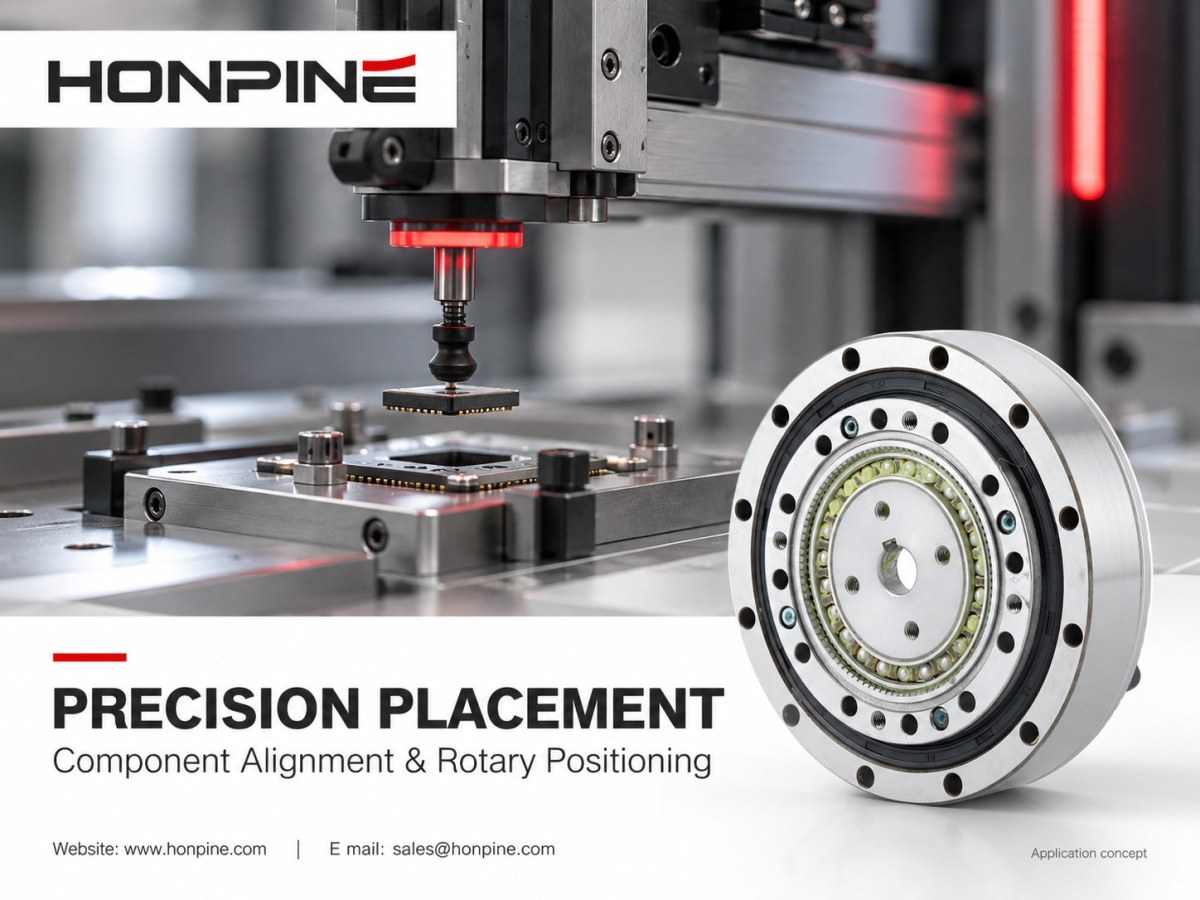

Equipos de colocación de precisión: alineación angular de componentes

Durante la colocación de precisión, es posible que un componente deba girar según la información de realimentación del sistema de visión antes de alinearse con su objetivo.

En ejes theta, dispositivos giratorios y mecanismos de ensamblaje compactos adecuados para transmisiones por engranajes, una baja holgura ayuda a reducir la influencia del juego mecánico durante la corrección angular. Un reductor compacto también facilita la integración en espacios de instalación limitados.

Cuando una aplicación exige una velocidad o aceleración excepcionalmente altas, o tiempos de ciclo breves, los diseñadores también deben evaluar alternativas como el accionamiento directo. La respuesta y el tiempo de estabilización deben verificarse con la carga real.

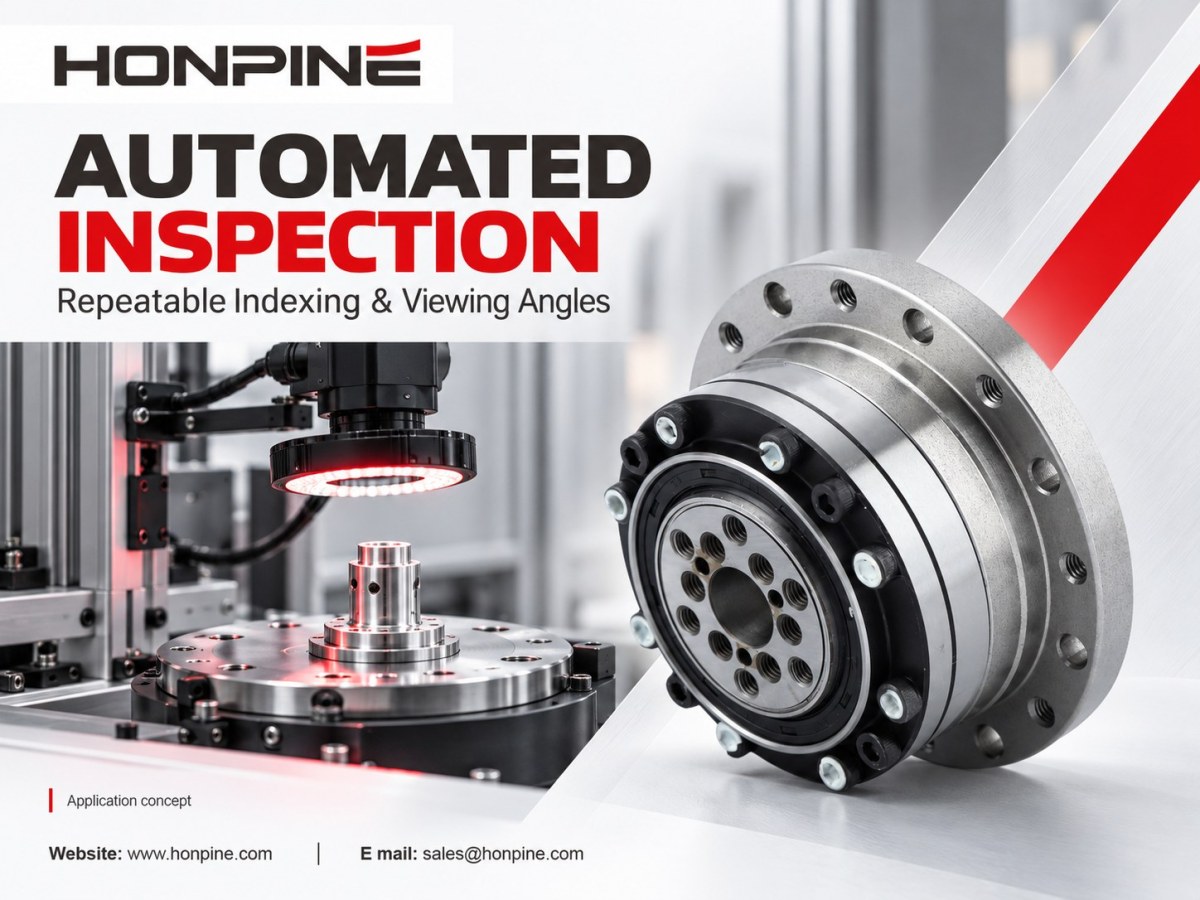

Equipos de inspección automatizada: indexado repetible y ángulos de visión

La inspección visual, la medición dimensional y la adquisición de imágenes desde varios ángulos pueden requerir que una pieza gire a través de una serie de posiciones de inspección.

Un reductor armónico puede utilizarse en una mesa giratoria de inspección o en un eje de orientación para situar la pieza en ángulos programados. En aplicaciones que comparan imágenes de distintos lotes de producción, un posicionamiento mecánico uniforme ayuda a mantener condiciones repetibles de adquisición de imágenes.

La precisión global de la inspección sigue dependiendo de la plataforma mecánica, el sistema de visión o medición y el método de calibración.

¿Cómo seleccionar una relación de reducción entre 30:1 y 160:1?

Para estas aplicaciones, el intervalo de 30:1 a 160:1 puede servir como punto de partida para el análisis; posteriormente, se selecciona una de las relaciones disponibles en la serie de productos correspondiente.

Las distintas series de HONPINE ofrecen diferentes combinaciones de relaciones de reducción. No todos los tamaños ni las configuraciones estructurales están disponibles con todas las relaciones de este intervalo.

El primer paso es confirmar si la velocidad de salida permite cumplir el tiempo de ciclo requerido por la máquina. A la misma velocidad del motor, una relación de reducción más alta produce una velocidad de salida menor.

Por ejemplo, suponiendo una velocidad de entrada de 3.000 rpm:

Estos valores ilustran únicamente la relación de transmisión. El funcionamiento real debe mantenerse dentro de los límites de velocidad de entrada, carga y ciclo de trabajo del modelo seleccionado.

El siguiente paso es evaluar la inercia de la carga, el par de aceleración y desaceleración, el par de funcionamiento continuo y las cargas máximas. Una relación de reducción más alta puede ayudar a adaptar el par y la inercia, pero también modifica los requisitos de velocidad del motor y la dinámica del sistema.

La relación de reducción no es una categoría de precisión. No se debe suponer automáticamente que un reductor de 160:1 ofrece una mejor repetibilidad de posicionamiento que uno de 50:1. La opción adecuada debe satisfacer conjuntamente los requisitos de precisión, carga y tiempo de ciclo.

Comprender las coronas flexibles tipo copa y las unidades de engranaje integradas

«Corona flexible tipo copa» y «unidad de engranaje integrada» describen aspectos diferentes de un reductor armónico. Por lo tanto, ambos términos pueden aplicarse al mismo producto.

Las coronas flexibles tipo copa describen la geometría de la corona flexible

Una corona flexible tipo copa tiene una estructura de paredes delgadas con forma de copa y es una configuración habitual en los engranajes armónicos.

Al evaluar su idoneidad para un eje giratorio, los diseñadores deben tener en cuenta la longitud axial, las interfaces de montaje, los requisitos de par y la rigidez.

La forma de la corona flexible, por sí sola, no determina si un reductor es la opción más adecuada para una aplicación concreta. Debe evaluarse como parte del diseño completo de la transmisión.

Las unidades de engranaje integradas describen el nivel de integración

Una unidad de engranaje integrada, también denominada reductor armónico de tipo combinado, suele combinar los componentes del engranaje con elementos como rodamientos de soporte de salida. La inclusión de una carcasa, una brida de montaje y una disposición específica de rodamientos depende del modelo.

Para los fabricantes de equipos, un producto más integrado puede reducir parte del trabajo necesario para diseñar estructuras de soporte independientes y ensamblar componentes individuales.

En cambio, un conjunto de componentes ofrece mayor libertad para integrar el engranaje en una carcasa personalizada o en la estructura de la máquina.

Por lo tanto, la selección plantea dos preguntas distintas: si la configuración de la corona flexible se adapta a los requisitos de espacio y carga, y si el nivel de integración corresponde al diseño del equipo y al método de montaje.

¿Qué información se necesita para seleccionar un reductor armónico de precisión?

Para ayudar a que el reductor armónico ofrezca el rendimiento previsto, proporcione al proveedor la siguiente información sobre la aplicación:

Un reductor experimenta cierta deflexión torsional bajo carga, y los cambios de carga pueden afectar a la posición de salida. En aplicaciones exigentes, la rigidez torsional y la histéresis deben evaluarse en todo el intervalo de funcionamiento real, en lugar de basarse únicamente en el rendimiento sin carga.

La concentricidad de montaje, la calidad de las superficies de montaje y la lubricación también influyen en el rendimiento y la vida útil. Incluso un reductor especificado correctamente puede no ofrecer el rendimiento esperado de la máquina si se instala de forma incorrecta.

Selección de un reductor armónico para sus equipos de automatización

Los equipos de dispensación, colocación e inspección suelen requerir un equilibrio entre posicionamiento repetible, instalación compacta, capacidad de carga y tiempo de ciclo de producción.

Las características de baja holgura y transmisión compacta de los reductores armónicos los convierten en una opción a tener en cuenta para ejes giratorios de precisión. La selección debe partir de los requisitos reales de movimiento y continuar con la relación de reducción, la configuración de la corona flexible, el soporte de salida y la disposición del motor adecuados.

Si está desarrollando equipos de automatización de precisión, comparta con HONPINE el perfil de movimiento, los parámetros de carga, los objetivos de precisión y los planos de instalación. Nuestro equipo técnico puede trabajar con usted para evaluar una configuración de reductor armónico adecuada para su aplicación.
