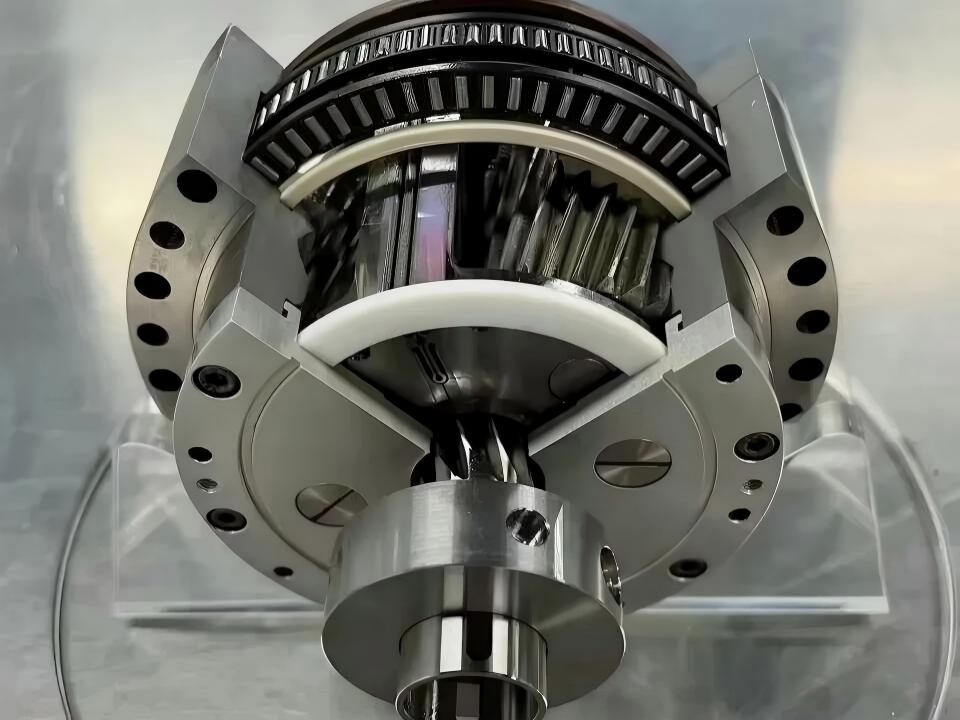

Caja de engranajes HPG sin holgura: redefiniendo la transmisión de precisión para máquinas-herramienta de alta gama y mesas giratorias

Introducción: Rompiendo la compensación entre precisión, par y rigidez

En el campo de las máquinas herramienta CNC de gama alta, los centros de mecanizado de cinco ejes, las mesas rotatorias de precisión y los equipos de automatización industrial, los sistemas de transmisión siempre se han enfrentado a un desafío fundamental: ha sido difícil lograr al mismo tiempo alta precisión, alta capacidad de par y alta rigidez.

Los motores de accionamiento directo (DD) ofrecen una excelente precisión de posicionamiento y respuesta dinámica, pero a menudo tienen dificultades con la alta salida de par, el mecanizado de cargas pesadas y el costo total del sistema. Los reductores RV ofrecen una gran capacidad de carga y una alta densidad de par, pero siguen existiendo limitaciones en el control del juego, la conservación de la precisión y la estabilidad de la exactitud a largo plazo. Los accionamientos armónicos logran una precisión sobresaliente en diseños compactos, pero su menor rigidez y las limitaciones por fatiga restringen su aplicación en entornos de mecanizado de gran carga.

Para los equipos de fabricación modernos, los usuarios requieren cada vez más una solución de transmisión que pueda ofrecer precisión a nivel de accionamiento directo, densidad de par a nivel RV y una rigidez estructural superior en un solo paquete compacto.

Elreductor HPG sin holgurase desarrolló para abordar este desafío. Gracias a una innovadora estructura de autocompensación para eliminar la holgura, HPG combina precisión, capacidad de par, rigidez y estabilidad a largo plazo, creando una nueva generación de tecnología de transmisión de alto rendimiento para aplicaciones industriales exigentes.

¿Qué es un reductor HPG sin holgura?

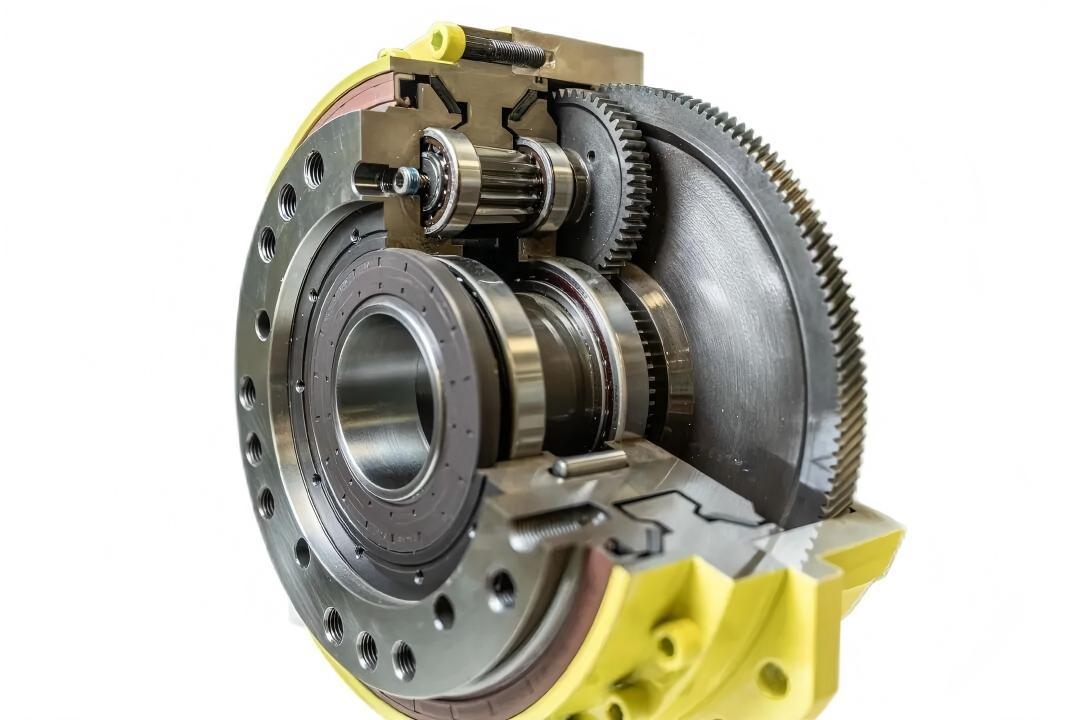

Un reductor HPG sin holguraes un sistema de transmisión de precisión diseñado para aplicaciones que requieren una holgura extremadamente baja, alta precisión de posicionamiento y capacidad para cargas pesadas.

A diferencia de los reductores planetarios convencionales, que dependen principalmente de la precisión de mecanizado y de ensamblaje para reducir la holgura, HPG adopta un mecanismo de autodesaparición de la holgura que mantiene un engrane continuo de los engranajes durante el funcionamiento.

El principio básico se basa en la tecnología de compensación elástica. Mediante una deformación elástica controlada de la estructura interna del engranaje, los dientes permanecen firmemente engranados con los engranajes planetarios, reduciendo el juego de transmisión y evitando el aumento de la holgura causado por el desgaste a largo plazo.

Este diseño permite que los reductores HPG mantengan una precisión estable durante toda su vida útil, lo que los hace especialmente adecuados para mesas rotatorias CNC, sistemas de indexación de precisión y aplicaciones de posicionamiento de alta carga.

Rendimiento de precisión comparable al de los sistemas de accionamiento directo

La precisión es uno de los factores más críticos en las máquinas herramienta avanzadas. Cualquier error de posicionamiento en el eje rotatorio afecta directamente la precisión del mecanizado, la calidad superficial y la productividad general.

Según los datos de rendimiento medidos, el HPG-40T alcanza una precisión de transmisión angular de aproximadamente 15 segundos de arco, llegando al mismo nivel que los motores DD de accionamiento directo de alto rendimiento.

Su precisión de posicionamiento repetitivo alcanza ±2 segundos de arco, demostrando una excelente consistencia de posicionamiento incluso en condiciones de operación repetidas.

En comparación con las soluciones de transmisión tradicionales:

La ventaja de HPG es que ofrece precisión a nivel de accionamiento directo sin requerir costosos sistemas externos de retroalimentación, como escalas ópticas de alta resolución, para la compensación.

Para los fabricantes que buscan tanto precisión como una integración simplificada del sistema, HPG ofrece una alternativa altamente competitiva.

Alta densidad de par sin aumentar el tamaño de la máquina

En aplicaciones de mecanizado pesado, la salida de par determina si el equipo puede manejar condiciones de corte agresivas, piezas de gran tamaño y ciclos rápidos de aceleración y desaceleración.

Tradicionalmente, lograr un mayor par requería motores más grandes o estructuras mecánicas de mayor tamaño. HPG desafía esta limitación al ofrecer una alta densidad de par dentro de una carcasa compacta.

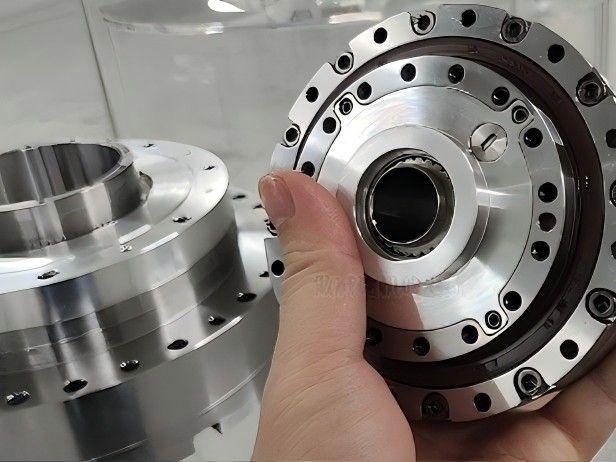

Para el mismo diámetro exterior de aproximadamente 190 mm, el HPG-40T ofrece:

• Par nominal: 420 Nm

• Par de arranque: 840 Nm

Su rendimiento de par es comparable al del reductor Nabtesco RV-40E, al tiempo que mantiene una estructura más compacta.

En comparación con otras tecnologías de transmisión, HPG proporciona una salida de par significativamente mayor en el mismo espacio de instalación. Esto lo hace especialmente adecuado para:

• mesas rotatorias CNC;

• centros de mecanizado de cinco ejes;

• sistemas de indexación de precisión;

• equipos de automatización de carga pesada.

Al combinar dimensiones compactas con una alta capacidad de par, HPG resuelve un problema común del sector: los sistemas de accionamiento directo suelen ofrecer una excelente precisión, pero un par insuficiente para aplicaciones de mecanizado pesado.

Rigidez torsional excepcional para aplicaciones de corte pesado

La precisión por sí sola no basta para las máquinas herramienta de gama alta. Durante operaciones de corte pesado, una rigidez insuficiente puede provocar vibraciones, deformaciones y errores de mecanizado incluso cuando la precisión de posicionamiento es excelente.

El HPG-40T alcanza una rigidez torsional medida de aproximadamente:

220 Nm/arcmin

Este rendimiento supera ampliamente al de muchos sistemas de transmisión convencionales.

Comparación:

La alta rigidez torsional permite que HPG mantenga un posicionamiento estable bajo fuerzas de corte externas y cambios bruscos de carga.

Además, HPG presenta un excelente rendimiento de soporte:

• Rigidez torsional del cojinete principal: 2880 Nm/arcmin

• Momento de flexión admisible: 2720 Nm

Estas características ofrecen una fuerte resistencia frente a fuerzas de corte laterales, mejorando la estabilidad del mecanizado y prolongando la vida útil del equipo.

La tecnología detrás de la autodesaparición de la holgura en HPG

La innovación clave de HPG reside en su mecanismo de autocompensación para la eliminación de la holgura.

Los reductores de precisión tradicionales intentan minimizar la holgura aumentando la precisión de fabricación. Sin embargo, ni siquiera la más alta precisión de mecanizado puede eliminar por completo el juego causado por:

• desgaste de los engranajes;

• expansión térmica;

• funcionamiento prolongado;

• variaciones de ensamblaje.

HPG adopta un enfoque de compensación elástica en lugar de depender únicamente de las tolerancias de fabricación.

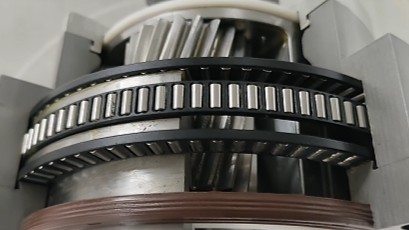

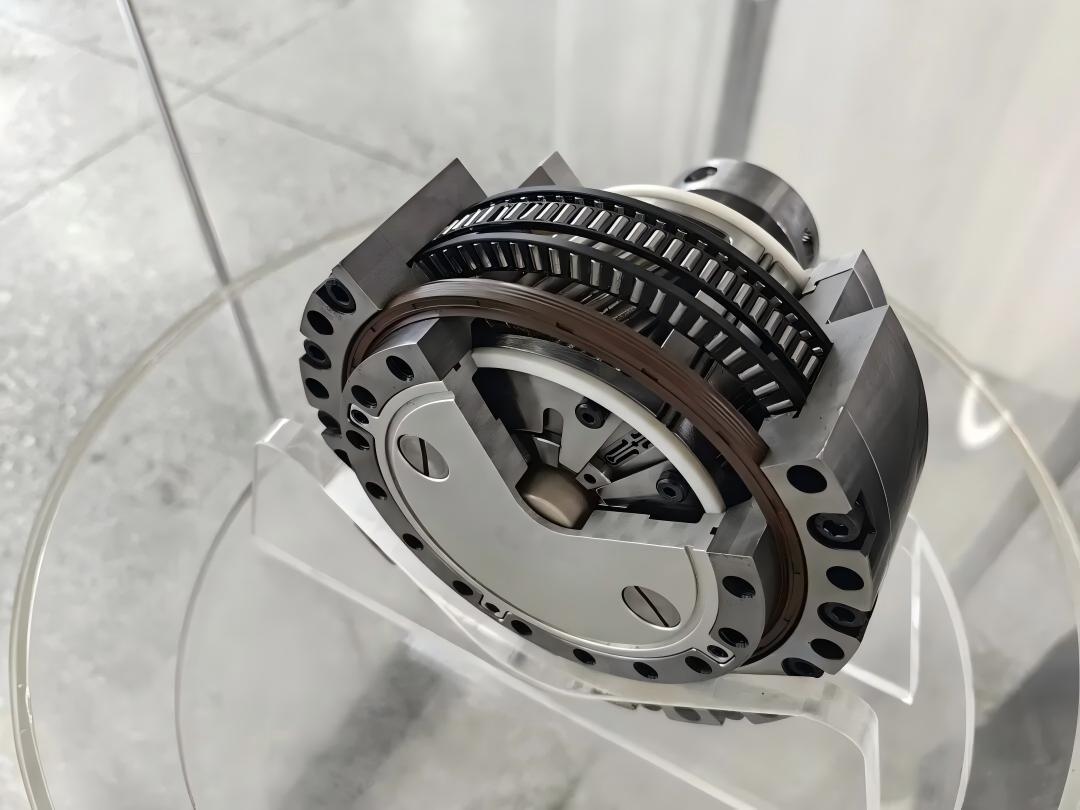

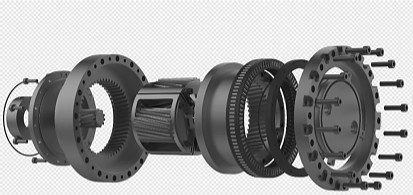

Mediante el uso de una estructura interna flexible de engranaje, el reductor puede mantener una precarga continua entre los dientes. Esto permite que el sistema compense automáticamente el desgaste microscópico durante el funcionamiento.

Los beneficios incluyen:

• rendimiento estable de la holgura durante toda la vida útil;

• mejor repetibilidad;

• menor error de posicionamiento;

• respuesta dinámica mejorada.

Este enfoque representa una filosofía diferente a la fabricación convencional de engranajes de precisión: en lugar de mejorar continuamente la tolerancia de mecanizado, HPG utiliza una compensación mecánica inteligente para mantener el rendimiento.

HPG frente a las soluciones de transmisión tradicionales

HPG vs motores DD de accionamiento directo

Los motores DD son ampliamente reconocidos por su excelente precisión y movimiento suave. Sin embargo, por lo general requieren motores más grandes para lograr una alta salida de par.

HPG ofrece una precisión comparable al tiempo que proporciona:

• mayor densidad de par;

• mayor rigidez mecánica;

• dimensiones de instalación más compactas;

• mejor idoneidad para aplicaciones de carga pesada.

HPG vs reductores RV

Los reductores RV se utilizan ampliamente en robots industriales y maquinaria de precisión debido a su alta capacidad de carga.

En comparación con las soluciones RV tradicionales, HPG ofrece:

• mayor rigidez torsional;

• mejor estabilidad de la holgura;

• mayor conservación de la precisión a largo plazo;

• excelente capacidad de carga de los soportes.

HPG vs accionamientos armónicos

Los accionamientos armónicos son conocidos por su tamaño compacto y alta precisión, pero sus componentes flexibles pueden sufrir fatiga durante el funcionamiento continuo de alta carga.

HPG ofrece ventajas en:

• rigidez estructural;

• capacidad de par;

• resistencia al impacto;

• funcionamiento continuo de alta carga.

Aplicaciones de los reductores HPG sin holgura

Debido a su combinación de precisión, rigidez y capacidad de par, HPG es adecuado para diversas aplicaciones avanzadas de fabricación.

En centros de mecanizado de cinco ejes, HPG permite un posicionamiento rotatorio de alta precisión mientras mantiene la rigidez durante operaciones de corte pesado.

En mesas rotatorias CNC, HPG mejora la precisión de indexación, la repetibilidad y la estabilidad del mecanizado.

En equipos de automatización industrial, HPG ofrece un rendimiento confiable para mecanismos de posicionamiento de precisión que requieren una larga vida útil.

En robótica y sistemas de fabricación inteligente, HPG ofrece una alternativa de alto rendimiento para aplicaciones que requieren tanto precisión como capacidad de carga.

¿Por qué HPG representa el futuro de la tecnología de transmisión de alto rendimiento?

La tendencia de desarrollo de la fabricación moderna avanza hacia mayor precisión, mayor eficiencia y mayor fiabilidad.

Las soluciones de transmisión tradicionales a menudo obligan a los ingenieros a comprometerse entre:

• precisión;

• par;

• rigidez;

• durabilidad.

Los reductores HPG sin holguraofrecen una nueva solución al integrar estas ventajas en un solo sistema.

Con precisión a nivel de accionamiento directo, capacidad de par de clase RV y rigidez superior, HPG permite a los fabricantes de maquinaria desarrollar equipos más compactos, precisos y fiables.

Conclusión: un nuevo estándar para la transmisión de máquinas herramienta de precisión

El reductor HPG sin holguraes más que un reemplazo de los reductores tradicionales. Representa un nuevo enfoque para el diseño de transmisión de precisión.

Para máquinas herramienta de gama alta, mesas rotatorias de precisión y equipos avanzados de automatización, HPG ofrece la posibilidad de lograr alta precisión sin sacrificar par ni rigidez.

Al combinar tecnología de eliminación automática de holgura, diseño compacto de alta densidad y una rigidez mecánica excepcional, HPG está ayudando a redefinir la próxima generación de sistemas de transmisión de precisión.
