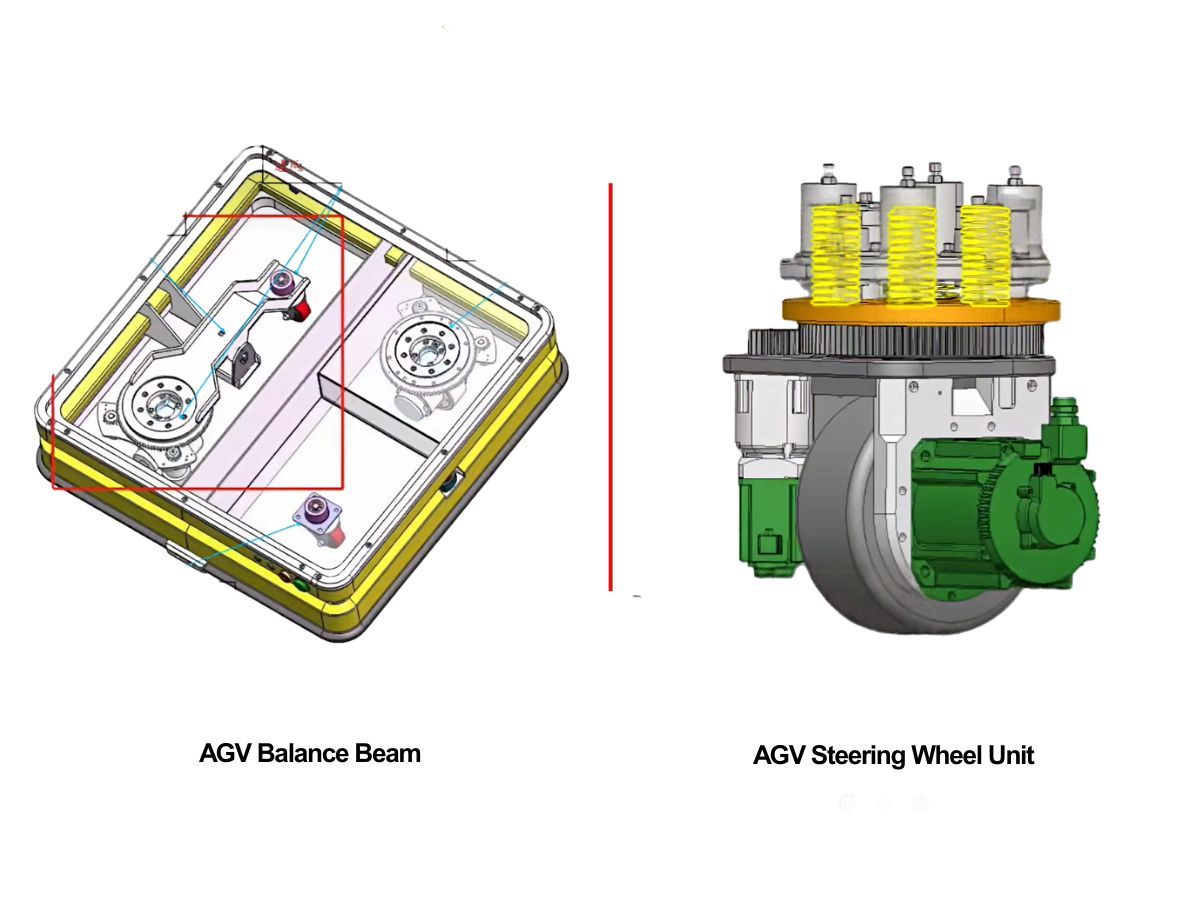

Suspensión de AGV: ¿Debe elegir un balancín o una unidad motriz de dirección con resorte?

¿Debe un vehículo de guiado automático (AGV) utilizar una viga de equilibrio o unaunidad de accionamiento de direccióncon suspensión? La elección comienza con el rango de carga del vehículo, las condiciones del suelo y los requisitos operativos. En esta guía, HONPINE compara ambos enfoques y describe las consideraciones clave para seleccionar un sistema de suspensión para AGV.

¿Qué es una unidad de accionamiento de dirección para AGV con suspensión?

Unaunidad de accionamiento de dirección para AGVcon suspensión combina las funciones de tracción y dirección con un mecanismo de suspensión, como un conjunto de montaje con muelle.

La suspensión permite que la unidad de rueda se desplace verticalmente con respecto al chasis del vehículo dentro de su recorrido disponible. Esto ayuda a que la rueda motriz siga los cambios de altura del suelo, en lugar de perder el contacto al encontrar una zona baja. La precarga correcta del muelle y el ajuste de la suspensión son importantes para mantener la tracción sin sobrecargar la rueda. El objetivo del diseño es adaptarse a las irregularidades del suelo y reducir los impactos transmitidos a la unidad de accionamiento y al chasis. Al evaluar este enfoque, compruebe la carga de rueda permitida, el recorrido de suspensión disponible y los requisitos de amortiguación.

El mantenimiento también debe incluirse en el proceso de selección. Planifique la inspección de los muelles, guías, elementos de fijación y cualquier amortiguador, realizando los ajustes o sustituciones conforme a los requisitos del fabricante de los componentes.

¿Qué es una viga de equilibrio para AGV?

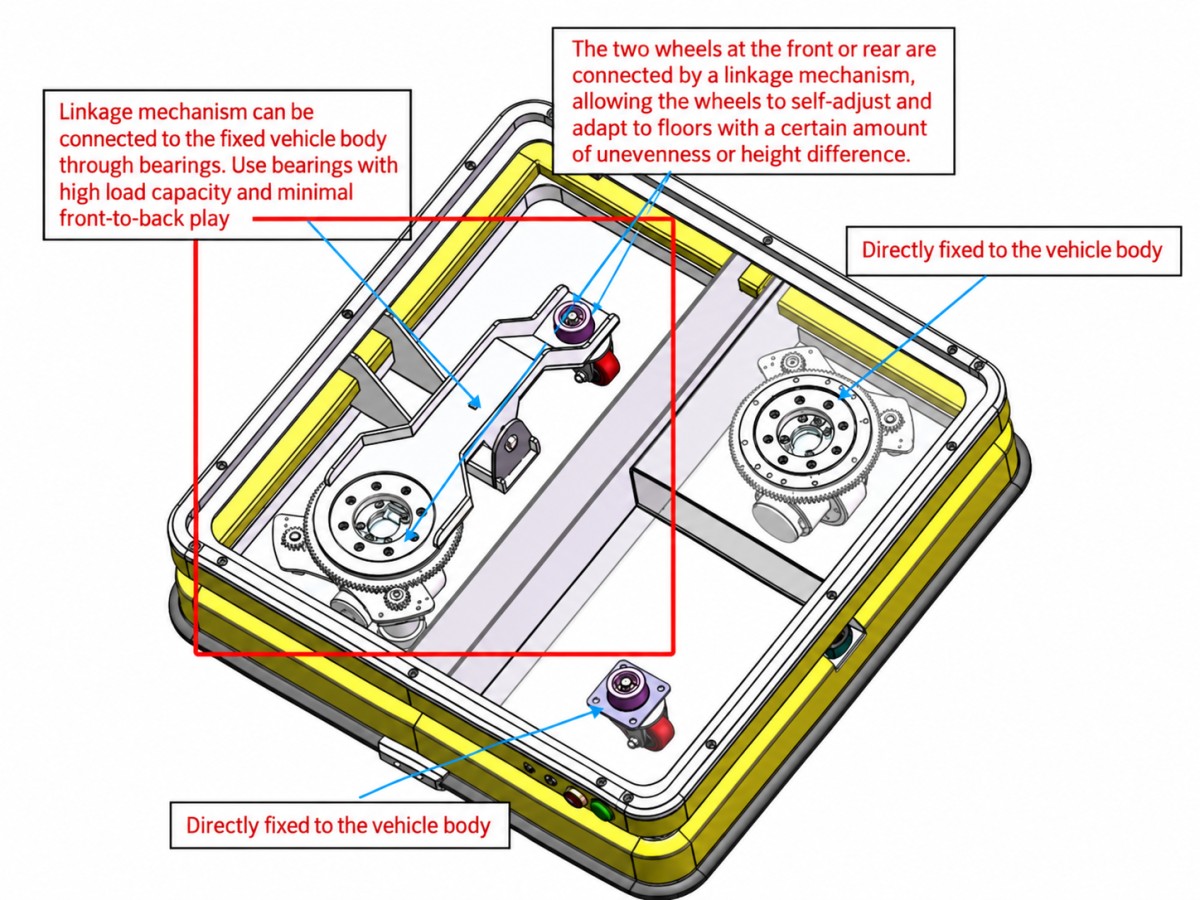

Una viga de equilibrio para AGV, también llamada viga compensadora o viga basculante, es un enlace mecánico pivotante que funciona como un balancín.

En una configuración de dos ruedas, la viga permite que una rueda se mueva hacia arriba mientras la otra se mueve hacia abajo con respecto al chasis. Dentro del rango de movimiento permitido por el mecanismo, esto ayuda a que las ruedas permanezcan en contacto con el suelo y distribuye entre ellas la carga soportada. Las configuraciones con viga de equilibrio se han desarrollado específicamente para AGV de servicio pesado, con el fin de abordar los suelos irregulares y las grandes diferencias entre las condiciones sin carga y a plena carga.

Sin embargo, mantener el contacto de las ruedas no garantiza automáticamente una tracción suficiente ni una carga uniforme. La distribución de la carga depende de la geometría de la viga y de la disposición de las ruedas, por lo que el diseño debe proporcionar suficiente carga sobre la rueda motriz sin exceder su capacidad nominal.

Para proyectos de servicio pesado, incluidos los AGV que transportan más de 2 toneladas métricas, conviene incluir una configuración con viga de equilibrio en la comparación inicial de diseño. Considérelo como un punto de partida para la evaluación, no como una regla de selección automática.

Comparación de suspensiones para AGV: unidades de accionamiento con muelle frente a vigas de equilibrio

La siguiente tabla proporciona una referencia práctica de selección para las configuraciones convencionales analizadas en este artículo. No es una clasificación universal de rendimiento; la evaluación final debe basarse en las especificaciones y la geometría del diseño propuesto.

Las diferencias mecánicas anteriores explican por qué el rango de carga y los requisitos de contacto de las ruedas son más importantes que una simple calificación de «bueno frente a excelente». Los diseños de AGV publicados ilustran tanto las limitaciones de la precarga de muelles como la función de reparto de carga de los mecanismos de viga de equilibrio.

¿Cómo elegir el sistema de suspensión adecuado para AGV?

Para AGV de servicio ligero y medio

Para un AGV de servicio ligero o medio que opere principalmente sobre suelos interiores relativamente uniformes, una unidad de accionamiento de dirección con muelle es una opción razonable que debe evaluarse primero.

Confirme que su capacidad de carga y recorrido vertical se ajusten a la ruta y a las condiciones operativas. Incluya en la evaluación tanto el vehículo sin carga como el vehículo a plena carga, en lugar de dimensionar la suspensión para una sola condición.

Para AGV de servicio pesado y suelos irregulares

Para vehículos más pesados o aplicaciones en las que las diferencias de altura del suelo creen un riesgo de descarga de las ruedas, incluya un mecanismo de viga de equilibrio en la comparación.

Céntrese en la distribución de carga propuesta para las ruedas, la articulación disponible, la distancia libre al chasis y el rango de carga. No seleccione el mecanismo únicamente porque la carga útil supere un tonelaje determinado.

Las unidades de accionamiento de dirección equipadas con suspensión siguen siendo una opción para vehículos de servicio pesado. HONPINE ofrece módulos de accionamiento de dirección de servicio pesado con distintas soluciones de absorción de impactos, por lo que la elección final debe realizarse a nivel de configuración, en lugar de asumir que todas las ruedas con suspensión son productos de servicio ligero.

Compare diseños completos, no solo los nombres de los mecanismos

Para una revisión práctica de la selección, solicite cálculos y especificaciones que abarquen el vehículo completo: peso en vacío, carga útil máxima, cargas individuales de las ruedas, variaciones de altura del suelo, velocidad de desplazamiento, espacio de instalación y acceso para mantenimiento.

Pida al proveedor que confirme la configuración propuesta tanto en condiciones de carga mínima como máxima. El objetivo es conservar una tracción útil de la rueda motriz mientras se mantiene cada rueda y componente de soporte dentro de sus límites operativos.

Conclusión: adapte la suspensión a los requisitos reales del AGV

No existe una única configuración de suspensión para AGV que sea la mejor para todos los vehículos.

Como enfoque de selección inicial, evalúe las unidades de accionamiento de dirección con muelle para aplicaciones interiores más ligeras y los mecanismos de viga de equilibrio para vehículos más pesados en los que el reparto de carga sea una preocupación principal. A continuación, compare los diseños reales con las condiciones operativas del vehículo, en lugar de tratar estas categorías como reglas fijas.

El objetivo de la selección es mantener un contacto adecuado de las ruedas y una distribución de carga apropiada en todo el rango de trabajo, manteniendo al mismo tiempo el sistema práctico para instalar y mantener.

Explore las soluciones de accionamiento para AGV de HONPINE

Póngase en contacto con HONPINE para obtener más información sobremotores de buje para AGV, unidad de accionamiento de direccións y soluciones de accionamiento de ruedas.

Comparta el peso de su vehículo, la carga útil, la velocidad de desplazamiento, las condiciones del suelo y el espacio de instalación disponible para analizar una configuración adecuada para su proyecto de AGV.
