Explicación del reductor RV: principio de funcionamiento, ventajas, aplicaciones y guía de selección

A medida que los robots industriales, los robots humanoides, las máquinas herramienta CNC y la automatización de precisión continúan evolucionando, el reductor RV se ha convertido en uno de los componentes más críticos de los sistemas modernos de control de movimiento. Afecta directamente la precisión de posicionamiento, la capacidad de carga, la rigidez, la vida útil y la fiabilidad general de un robot.

Para ingenieros, fabricantes de equipos y desarrolladores de robots, entender cómo funciona un reductor RV y en qué se diferencia de otros reductores de precisión es esencial al seleccionar la solución de transmisión adecuada.

Esta guía explica el principio de funcionamiento, la estructura, las ventajas, las aplicaciones y las consideraciones de selección de los reductores RV, al tiempo que aclara varios conceptos erróneos comunes.

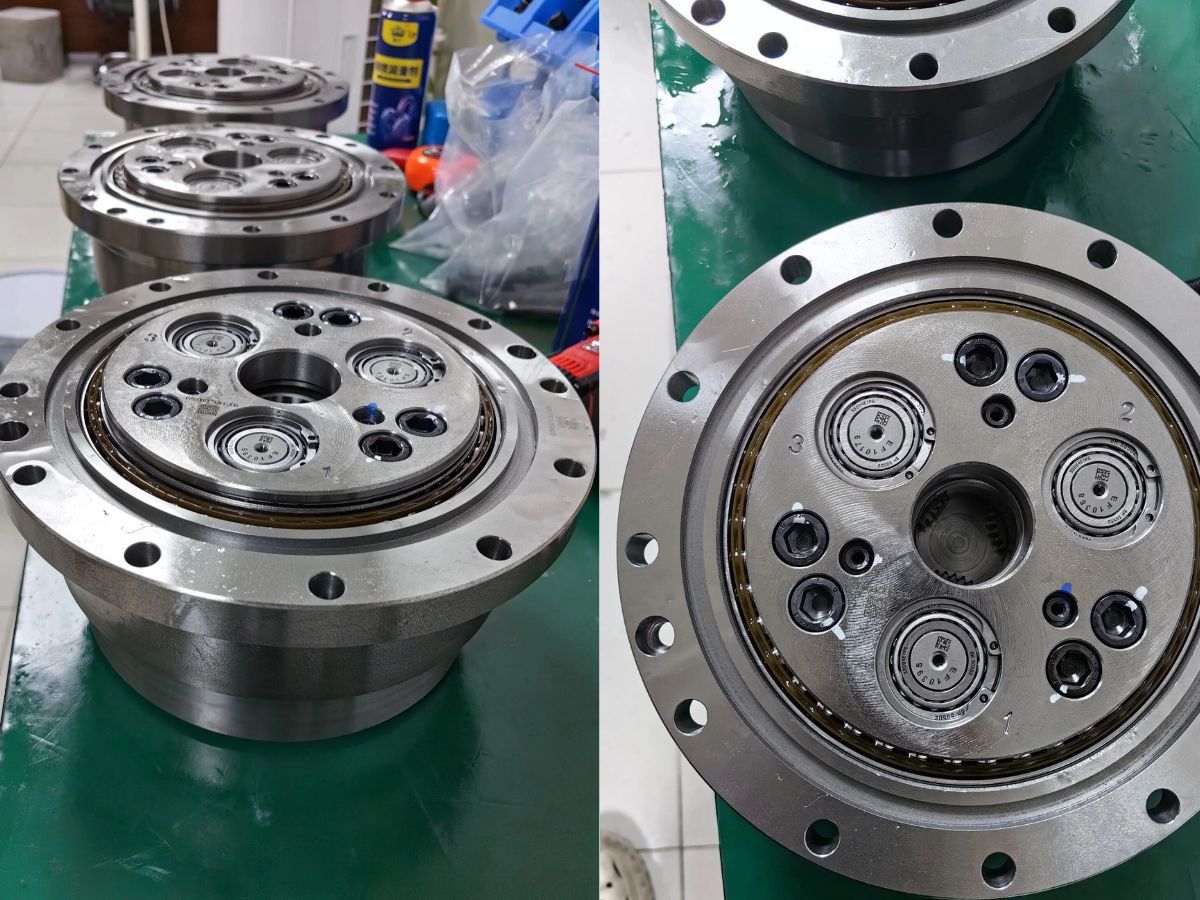

¿Qué es un reductor RV?

Un reductor RV (Rotary Vector Reducer) es una caja de engranajes de reducción cicloidal de alta precisión que combina una etapa de engranajes planetarios con una etapa de engranaje de pasadores cicloidal para lograr altas relaciones de reducción, una rigidez excepcional y una excelente precisión de posicionamiento.

A diferencia de las cajas de engranajes industriales ordinarias, un reductor RV está diseñado específicamente para aplicaciones que requieren:

• Alta transmisión de par

• Alta rigidez torsional

• Bajo juego

• Alta precisión de posicionamiento

• Larga vida útil

• Funcionamiento continuo de gran carga

Hoy en día, los reductores RV se utilizan ampliamente en robots industriales, posicionadores robóticos, mesas rotativas CNC, máquinas herramienta, líneas de producción automatizadas y equipos inteligentes de servicio pesado.

¿Cómo funciona un reductor RV?

El reductor RV utiliza un mecanismo de reducción de dos etapas.

Primera etapa: reducción por engranajes planetarios

El servomotor impulsa el eje de entrada, que hace girar el engranaje solar. Los engranajes planetarios reducen la velocidad del motor mientras aumentan el par y, al mismo tiempo, impulsan el eje excéntrico.

Segunda etapa: reducción por engranaje de pasadores cicloidal

El eje excéntrico hace que el disco cicloidal realice un movimiento excéntrico dentro del anillo fijo de pasadores.

Debido a que el disco cicloidal contiene un diente menos que el anillo de engranaje de pasadores, cada revolución crea un pequeño desplazamiento relativo, produciendo una gran relación de reducción con una precisión de transmisión extremadamente alta.

Por último, los pasadores de salida transfieren el movimiento a la brida de salida, proporcionando un alto par con un juego mínimo.

Esta combinación de engranajes planetarios y transmisión cicloidal permite que los reductores RV logren tanto alta precisión como una capacidad de carga sobresaliente.

¿Por qué los reductores RV son tan precisos?

Varias ventajas estructurales contribuyen a la excepcional precisión de un reductor RV.

Gran engrane múltiple de dientes

A diferencia de las cajas de engranajes convencionales, donde solo unos pocos dientes comparten la carga, un reductor RV distribuye la fuerza simultáneamente entre múltiples dientes cicloidales.

Este diseño reduce enormemente la tensión de contacto al tiempo que mejora la rigidez y la durabilidad.

Juego extremadamente bajo

Los reductores RV de alta calidad suelen alcanzar un juego inferior a 1 minuto de arco, mientras que los productos premium pueden llegar a 0.5 minuto de arco (30 segundos de arco).

El bajo juego permite que los robots regresen repetidamente a la misma posición con una excelente repetibilidad.

Alta rigidez torsional

El mecanismo cicloidal ofrece una excelente resistencia a la deformación bajo cargas pesadas, lo que hace que los reductores RV sean especialmente adecuados para articulaciones de robots industriales que soportan cargas útiles significativas.

Reductor RV vs reductor armónico

Muchos ingenieros se preguntan si deben elegir un reductor RV o un reductor armónico.

La respuesta depende de la aplicación.

Reductor RV Más adecuado para:

• Articulaciones de la base del robot

• Articulaciones del hombro

• Articulaciones de la cintura

• Robots industriales de servicio pesado

• Mesas de posicionamiento rotativas

• Equipos CNC

Ventajas:

• Alta rigidez

• Alta capacidad de carga

• Excelente resistencia a impactos

• Larga vida útil

• Rendimiento estable bajo cargas pesadas continuas

Reductor armónico Más adecuado para:

• Muñecas de robot

• Codos

• Brazos de robots humanoides

• Robots médicos

• Equipos de semiconductores

• Automatización de precisión

Ventajas:

• Tamaño compacto

• Diseño liviano

• Juego extremadamente bajo

• Alta precisión de posicionamiento

En la mayoría de los robots industriales de seis ejes, los reductores RV se utilizan normalmente en las articulaciones 1–3 o 1–4, mientras que los reductores armónicos se usan en las articulaciones de la muñeca, donde la compacidad y la precisión son más importantes que la capacidad de carga máxima.

Concepto erróneo común: reductor RV vs reductor de engranaje sinfín

Uno de los malentendidos más comunes es confundir un reductor RV con un reductor de engranaje sinfín.

Se trata de tecnologías de transmisión completamente diferentes.

Reductor RV

Estructura de engranajes planetarios + engranaje de pasadores cicloidal

Alta precisión

Bajo juego

Alta rigidez

Diseñado para robótica y maquinaria de precisión

Reductor de engranaje sinfín

Transmisión de tornillo sinfín y rueda sinfín

Estructura simple

Menor costo de fabricación

Puede proporcionar capacidad de autobloqueo

Se usa comúnmente en transportadores, equipos de elevación y maquinaria general

Aunque ambos son cajas de engranajes de reducción, sirven para propósitos completamente diferentes y no deben considerarse intercambiables.

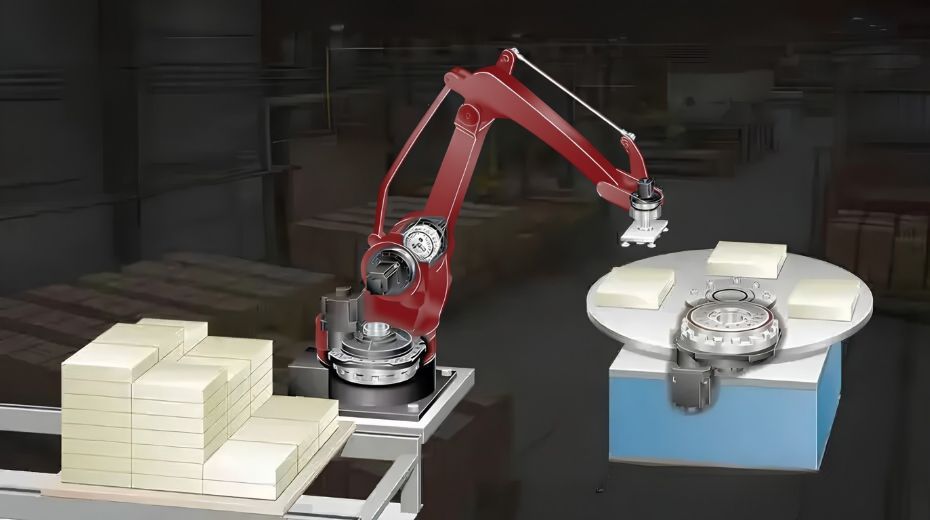

Principales aplicaciones de los reductores RV

Gracias a su alta rigidez y excelente capacidad de par, los reductores RV se utilizan ampliamente en:

• Robots industriales

• Sistemas de soldadura robótica

• Robots paletizadores

• Mesas rotativas CNC

• Máquinas herramienta

• Líneas de producción automatizadas

• Equipos de procesamiento láser

• Fabricación aeroespacial

• Sistemas de posicionamiento de precisión

• Equipos inteligentes de servicio pesado

A medida que aumentan las cargas útiles de los robots, los reductores RV se vuelven cada vez más importantes para mantener la precisión de posicionamiento bajo condiciones de carga dinámica.

¿Cómo elegir el reductor RV adecuado?

Seleccionar el reductor RV correcto implica algo más que simplemente comparar relaciones de reducción.

Los ingenieros deben evaluar:

Par nominal

Asegúrese de que el reductor pueda manejar continuamente el par de funcionamiento requerido con un margen de seguridad suficiente.

Par máximo

Las aplicaciones que implican aceleración, desaceleración o cargas de impacto requieren una capacidad de sobrecarga adecuada.

Relación de reducción

Diferentes articulaciones de robot requieren diferentes características de velocidad y par.

Juego

Las aplicaciones de ensamblaje de precisión y CNC requieren un juego menor que la automatización general.

Rigidez torsional

Una mayor rigidez mejora la precisión de la trayectoria del robot y reduce la vibración.

Vida útil

La mayoría de los reductores RV industriales están diseñados para 6,000–10,000 horas bajo condiciones nominales de funcionamiento, dependiendo de la carga, la lubricación y el entorno de trabajo.

Configuración de montaje

Considere el tipo de eje, las dimensiones de la brida, el diseño de eje hueco o sólido y la compatibilidad con el servomotor.

Desarrollo nacional de reductores RV

Durante muchos años, el mercado global de reductores RV de alta gama estuvo dominado por fabricantes japoneses.

Hoy en día, las mejoras continuas en mecanizado de precisión, tratamiento térmico, fabricación de engranajes, tecnología de rodamientos y control de calidad han permitido a los fabricantes chinos mejorar significativamente el rendimiento de los productos.

Los reductores RV nacionales modernos ahora ofrecen:

• Precisión de posicionamiento mejorada

• Mejor consistencia de fabricación

• Plazos de entrega más cortos

• Costo competitivo

• Capacidad confiable de producción en serie

Estos avances proporcionan a los fabricantes de robots una mayor flexibilidad en la cadena de suministro, al tiempo que respaldan el rápido crecimiento de la fabricación inteligente.

Conclusión

El reductor RV sigue siendo uno de los componentes de transmisión de precisión más importantes en la robótica moderna y la automatización industrial.

Su combinación única de engranajes planetarios y tecnología de engranaje de pasadores cicloidal ofrece una rigidez excepcional, alta capacidad de par, bajo juego y larga vida útil, convirtiéndolo en la solución preferida para articulaciones robóticas de alta carga y sistemas de movimiento de precisión.

Ya sea que esté desarrollando un robot industrial, una máquina CNC, una línea de producción automatizada o un equipo inteligente, seleccionar el reductor RV adecuado en función del par, la rigidez, la precisión y los requisitos de la aplicación es esencial para lograr un rendimiento fiable a largo plazo.

A medida que las tecnologías de fabricación de precisión continúan avanzando, los reductores RV desempeñarán un papel cada vez más importante en la próxima generación de robótica, automatización inteligente y sistemas de fabricación avanzada.
