Análisis integral de los módulos de disipación de frenado para actuadores de articulaciones armónicas robóticas

En las discusiones sobre los módulos actuadores de articulaciones robóticas , el motor, la caja de engranajes, el codificador, el freno y el controlador suelen recibir la mayor atención, mientras que el módulo de disipación de frenado a menudo se subestima. En proyectos de ingeniería reales, muchos sistemas de articulaciones de 48 V funcionan normalmente durante la puesta en marcha sin carga. Sin embargo, una vez que entran en condiciones que implican una gran inercia, aceleración y desaceleración rápidas, descenso del eje de gravedad o retroceso frecuente, comienzan a aparecer problemas como sobretensión en el bus de CC, alarmas del controlador, paradas inesperadas e incluso fallas térmicas en los dispositivos de potencia.

En muchos casos, la causa principal no es el algoritmo de control del servomotor en sí, sino el hecho de que la cadena de gestión de energía regenerativa no se ha cerrado correctamente.

Desde una perspectiva de ingeniería, un módulo de disipación de frenado utilizado en actuadores de articulaciones robóticas es esencialmente una unidad de absorción de energía regenerativa del bus de CC. Su propósito no es "liberar el movimiento de la articulación" ni "reemplazar un freno", sino redirigir de forma segura el exceso de energía regenerativa hacia una resistencia de frenado cuando el motor entra en modo generador, disipando esa energía en forma de calor y evitando que la tensión del bus de CC alcance un nivel peligroso para el controlador o la fuente de alimentación.

¿Cuál es el principio de disipación por frenado?

Aquí, la “disipación” se refiere a la energía eléctrica, no a los gases, al fluido hidráulico ni a la tensión mecánica.

Cuando una articulación robótica experimenta desaceleración, parada de emergencia, inversión de giro o retroceso por gravedad, el motor puede pasar del modo motor al modo generador. En un sistema alimentado por CC de 48 V, la energía regenerada primero eleva la tensión del bus de CC. Si la fuente de alimentación no puede absorber suficiente corriente regenerativa, o si varios ejes que comparten el mismo bus de CC generan energía transitoria excesiva simultáneamente, se hace necesario un módulo de disipación de frenado para redirigir esta energía a una resistencia externa.

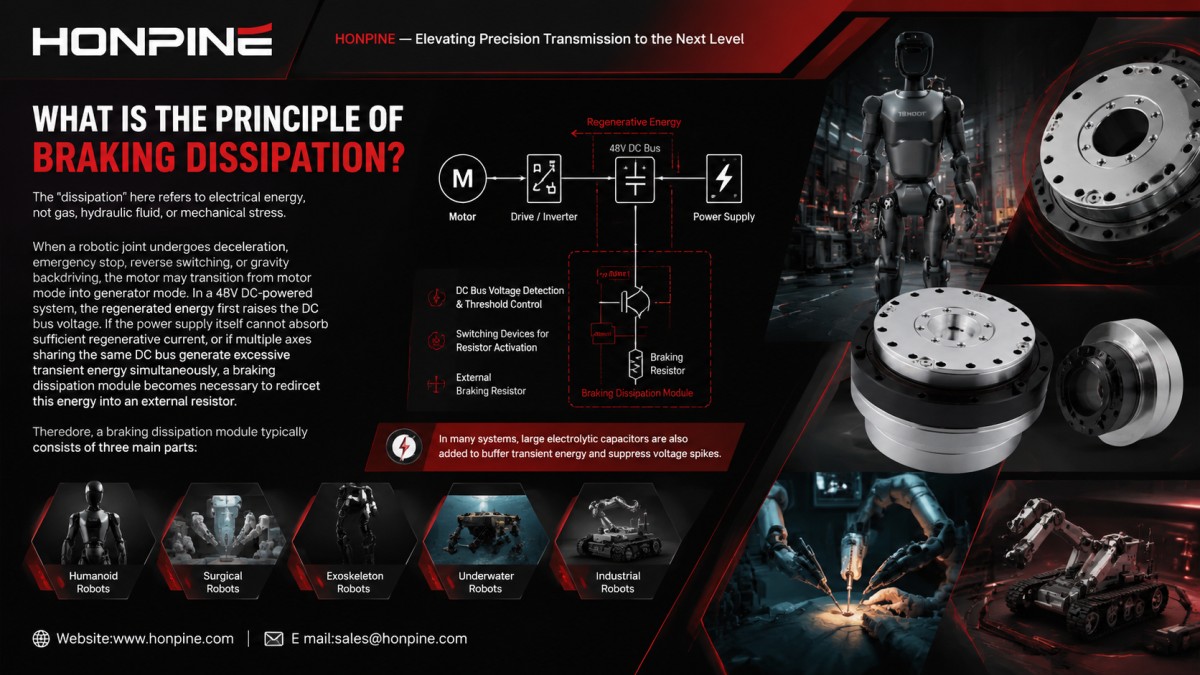

Por lo tanto, un módulo de disipación de frenado generalmente consta de tres partes principales:

• Detección de voltaje del bus de CC y control de umbral

• Dispositivos de conmutación para la activación de resistencias

• Resistencia de frenado externa

En muchos sistemas, también se añaden grandes condensadores electrolíticos para amortiguar la energía transitoria y suprimir los picos de tensión.

¿Por qué los actuadores articulares robóticos lo necesitan especialmente?

Los módulos de articulación robótica operan en condiciones altamente dinámicas, a diferencia de los ejes transportadores convencionales de velocidad constante. Las articulaciones de transmisión armónica y los motores de par aceleran y desaceleran con frecuencia, mientras que los brazos robóticos intercambian continuamente energía potencial gravitatoria mediante cambios de postura.

La energía regenerativa adquiere especial importancia en los siguientes escenarios:

Desaceleración rápida de alta inercia

Cuando la carga final es pesada y el tiempo de desaceleración es corto, la energía cinética rotacional se reintroduce rápidamente en el bus de CC.

Descenso o retroceso del eje de gravedad

Durante el movimiento descendente de las articulaciones verticales, los codos o los ejes de los hombros, la energía potencial gravitatoria se convierte directamente en energía eléctrica, lo que provoca que el voltaje del bus de CC aumente rápidamente.

Regeneración simultánea multieje

Durante las trayectorias complejas de los brazos robóticos, varios ejes pueden entrar simultáneamente en estados de desaceleración o de retroceso gravitatorio. En arquitecturas de bus de CC compartido, esto suele generar energía regenerativa acumulativa.

Las fuentes de alimentación conmutadas no pueden absorber energía regenerativa.

Muchas fuentes de alimentación conmutadas industriales de 48 V están diseñadas para suministrar energía de forma eficiente, pero no para absorber el flujo de energía inversa. Cuando la energía regenerativa no tiene adónde ir, la sobretensión se convierte en el principal modo de fallo del sistema.

Algunos documentos de acceso público sobre actuadores conjuntos establecen claramente que, en condiciones de funcionamiento a alta velocidad y alta carga, se requieren módulos de disipación de frenado para gestionar la energía de frenado regenerativo y evitar paradas por sobretensión del bus de CC.

Una estrategia de control típica es:

l Desconecte la resistencia de frenado cuando la tensión del bus sea inferior a aproximadamente 50 V.

l Conecte la resistencia de frenado cuando la tensión del bus supere aproximadamente los 51 V.

Por lo general, se implementan márgenes de seguridad adicionales para la tensión máxima permitida en el bus.

Comprensión de los módulos de disipación de frenado desde una perspectiva de ingeniería

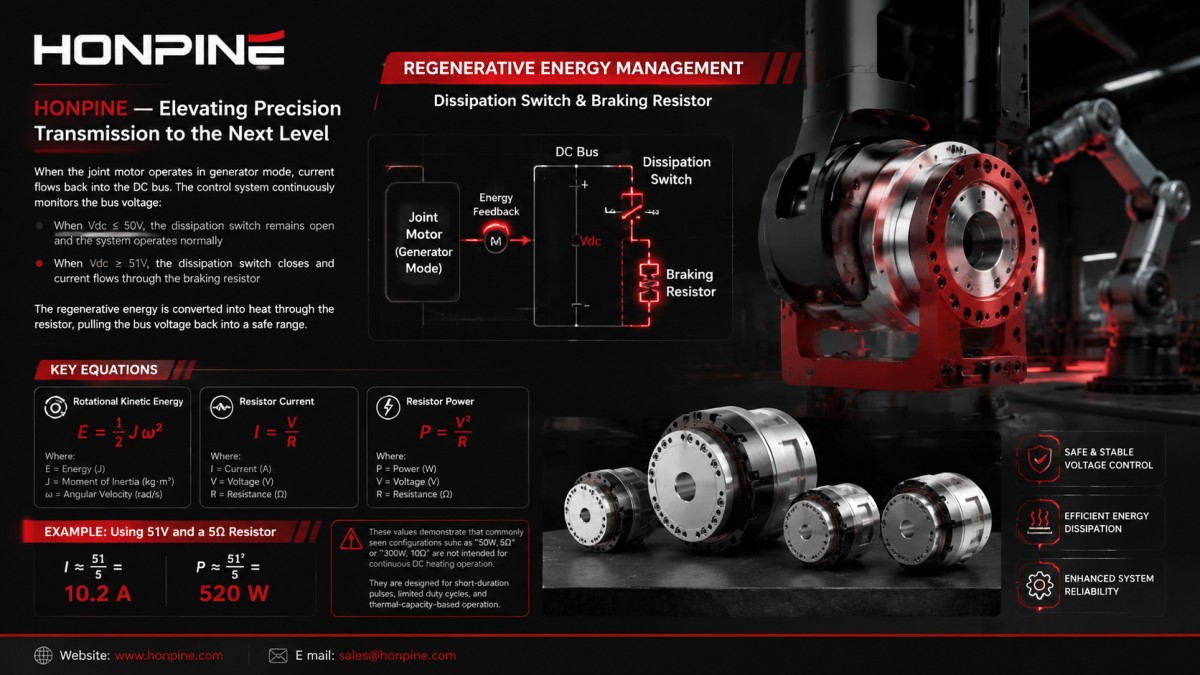

Cuando el motor conjunto funciona en modo generador, la corriente fluye de vuelta al bus de CC. El sistema de control supervisa continuamente la tensión del bus:

• Cuando Vdc ≤ 50V, el interruptor de disipación permanece abierto y el sistema funciona normalmente.

• Cuando Vdc ≥ 51V, el interruptor de disipación se cierra y la corriente fluye a través de la resistencia de frenado.

La energía regenerativa se convierte en calor a través de la resistencia, lo que hace que la tensión del bus vuelva a un rango seguro.

Varias ecuaciones comunes ayudan a ilustrar la escala involucrada:

Energía cinética rotacional:

E = 1/2 × J × ω²

Corriente de la resistencia:

I = V / R

Potencia de la resistencia:

P = V² / R

Por ejemplo, utilizando 51 V y una resistencia de 5 Ω:

I ≈ 51 ÷ 5 = 10,2 A

P ≈ 51² ÷ 5 = 520 W

Estos valores son de suma importancia desde el punto de vista de la ingeniería. Demuestran que las configuraciones comunes, como « 50 W, 5 Ω» o « 300 W, 10 Ω», no están diseñadas para el calentamiento continuo en corriente continua. En cambio, están diseñadas para pulsos de corta duración, ciclos de trabajo limitados y funcionamiento basado en la capacidad térmica.

Por este motivo, el diseño térmico, la ubicación de la instalación y la ventilación suelen ser tan importantes como las propias especificaciones eléctricas.

Consideraciones clave a la hora de seleccionar módulos de disipación de frenado

Muchos ingenieros simplemente preguntan: "¿Qué valor de resistencia y potencia debo usar?" En realidad, una selección fiable requiere considerar al menos seis parámetros.

Voltaje del bus y umbral de activación

No se debe asumir que un sistema conjunto de 48 V funciona a una tensión constante de 48 V. Las tolerancias de la fuente de alimentación, los picos regenerativos y la carga/descarga de los condensadores generan fluctuaciones dinámicas de tensión.

• Si el umbral es demasiado bajo, la resistencia se activa demasiado pronto y genera un calor excesivo.

• Si el umbral es demasiado alto, la supresión de sobretensión puede reaccionar demasiado tarde.

Pico y duración de la energía regenerativa

Es necesario distinguir entre picos transitorios cortos y cargas térmicas elevadas repetidas.

Una única parada de emergencia puede no generar mucha energía, pero el funcionamiento repetitivo de alto ciclo puede aumentar rápidamente la carga térmica promedio.

Valor de la resistencia de frenado y potencia nominal

La resistencia determina la capacidad de disipación de corriente, mientras que la potencia nominal determina la capacidad de manejo térmico.

Una menor resistencia proporciona una disipación más fuerte, pero también aumenta la tensión en los dispositivos de conmutación, las resistencias y el cableado.

Capacidad del condensador del bus de CC

Los condensadores no sustituyen a los módulos de disipación de frenado. Su función principal es suavizar los picos de tensión y amortiguar la energía transitoria.

Los condensadores pequeños pueden ralentizar el aumento de voltaje, pero no pueden eliminar fundamentalmente la energía regenerativa.

En el caso de juntas grandes o sistemas de bus compartido multieje, la capacidad del condensador suele convertirse en un factor crítico de estabilidad.

Tipo de carga y orientación del eje

El mismo modelo de articulación se comporta de manera muy diferente en los ejes horizontal y vertical.

Los sistemas con compensación de gravedad insuficiente, velocidad de descenso rápida o marcha atrás frecuente deberían adoptar un dimensionamiento más conservador del módulo de frenado.

Diseño de la trayectoria térmica

Un cableado eléctrico correcto por sí solo no es suficiente.

Si el módulo se instala en una carcasa sellada, sobre superficies de plástico o en entornos con poca ventilación, la disipación del calor resulta insuficiente.

En estos casos, el modo de fallo final a menudo no es la sobretensión, sino la degradación de la resistencia, la fatiga de la soldadura o el daño térmico en los dispositivos de potencia.

¿Cómo se configuran los módulos de disipación de frenado en sistemas reales?

La documentación disponible públicamente muestra que muchos sistemas conjuntos de 48 V establecen umbrales de frenado en torno a los 50 V o 51 V y los combinan con resistencias de frenado y condensadores de bus de diferentes tamaños.

Algunos ejemplos típicos son:

• Pequeñas uniones: resistencia de 50 W y 5 Ω con una capacitancia de bus de aproximadamente 12 000 μF.

• Uniones de mayor tamaño: resistencias de clase 300 W con una capacitancia de bus de hasta 96 000 μF.

La diferencia no radica simplemente en que "los modelos más grandes sean más avanzados", sino en que la energía cinética recuperable y las cargas térmicas son significativamente mayores.

En el caso de los actuadores integrados, otro detalle importante es que algunos manuales de producto requieren explícitamente módulos externos de absorción de energía regenerativa. Esto significa que no se espera que el controlador y la fuente de alimentación gestionen toda la energía regenerativa internamente.

En consecuencia, el circuito de disipación de frenado debe incluirse durante la fase de diseño del sistema, incluyendo:

• Planificación de la lista de materiales

• Disposición del cableado

• Diseño de gestión térmica

• en lugar de agregarse posteriormente durante la depuración.

Consideraciones importantes sobre la instalación y la puesta en marcha

Ubicación incorrecta del módulo

El módulo de disipación de frenado debe ubicarse cerca del bus de CC para minimizar la longitud del bucle de alta corriente.

Los cables largos aumentan la inductancia parásita y el calentamiento del cable.

Centrándonos únicamente en la potencia nominal.

Muchas resistencias parecen adecuadas sobre el papel, pero superan los límites de temperatura durante el funcionamiento continuo.

Esto sucede porque las especificaciones de la hoja de datos no necesariamente coinciden con los ciclos de trabajo reales.

Ignorar el calentamiento del dispositivo de conmutación y del terminal

Los fallos pueden producirse no solo en la propia resistencia, sino también en:

• MOSFETs

•   Barras conductoras

•   Conectores

• Bloques de terminales

• Relevos

Confundir la disipación de frenado con la seguridad funcional

Los módulos de disipación de frenado regulan el voltaje, no el movimiento peligroso.

Las funciones de protección anticaída del eje vertical, parada segura del robot colaborativo y bloqueo de mantenimiento no pueden depender únicamente del módulo de disipación.

Estimación únicamente de condiciones de un solo eje

Un solo eje puede parecer seguro, mientras que la regeneración simultánea de varios ejes activa frecuentes alarmas de sobretensión.

Esto suele deberse a la energía regenerativa acumulada no contabilizada en los sistemas de bus de CC compartidos.

¿Cuándo se debe dar prioridad a los módulos externos de disipación de frenado?

En general, los módulos externos de disipación de frenado deben considerarse obligatorios en lugar de opcionales en los siguientes casos:

• Sistemas de 48 V CC donde la fuente de alimentación carece de capacidad de absorción regenerativa.

• Grandes cargas de inercia o condiciones de desaceleración rápida

• Ejes verticales, codos o articulaciones del hombro con un importante retroceso gravitatorio.

• Sistemas de bus de CC compartidos multieje

• Alarmas de sobretensión existentes, frenado inestable o disparos de protección de la fuente de alimentación durante la puesta en marcha.

• Equipos de alto ciclo con funcionamiento frecuente de arranque y parada y temperaturas elevadas.

Preguntas frecuentes de los clientes

¿Qué eje genera la mayor energía regenerativa?

No todos los ejes conllevan el mismo riesgo. Los ejes de gravedad y los ejes de alta inercia suelen ser los más críticos.

¿Cuál es el umbral de protección real del bus de CC?

No se fíe únicamente de la etiqueta nominal de “ 48 V ” . Deben verificarse los límites de voltaje reales del controlador, los condensadores y la fuente de alimentación.

¿El tamaño de la resistencia se determina en función de la potencia máxima o de la carga térmica promedio?

Ambos aspectos deben tenerse en cuenta. De lo contrario, el sistema podría superar las pruebas a corto plazo, pero fallar durante su funcionamiento a largo plazo.

¿Es adecuada la trayectoria térmica?

Deben evaluarse las superficies de montaje, el flujo de aire, las fuentes de calor cercanas y el aumento de temperatura del gabinete.

¿Están la seguridad funcional y la gestión energética correctamente integradas en capas?

Las funciones de los frenos, el sistema STO, los módulos de disipación de frenado y la lógica de parada de emergencia deben estar claramente definidas dentro de la arquitectura del sistema.

Un módulo de disipación de frenado para actuadores de articulaciones robóticas es fundamentalmente un dispositivo de interfaz que convierte el exceso de energía mecánica en disipación térmica controlada.

Aunque pueda parecer un accesorio menor, tiene un gran impacto en la estabilidad, la capacidad de ajuste y la fiabilidad de los sistemas de articulaciones robóticas de 48 V en condiciones de funcionamiento exigentes.

Desde la perspectiva de la ingeniería práctica, cualquier sistema de actuador robótico que haga hincapié en el rendimiento dinámico deberá, en última instancia, abordar la recuperación y disipación de energía regenerativa.

La capacidad del conductor para controlar el par motor es una de las capacidades. La capacidad del bus de CC para soportar la energía regenerativa es otra.

Solo cuando se abordan adecuadamente ambas capacidades, un actuador robótico de articulación puede alcanzar la madurez de ingeniería necesaria para la producción en masa y las aplicaciones complejas del mundo real.
