Guía completa de la unidad actuadora robótica con reductor armónico HONPINE HAG con sensor de par

Este artículo ofrece una visión general completa de la unidadactuadora robótica con reductor armónico HAG de HONPINEcon sensor de par, incluyendo sus funciones, ventajas, desventajas y valor de aplicación.

¿Qué es una unidad actuadora robótica con reductor armónico y sensor de par?

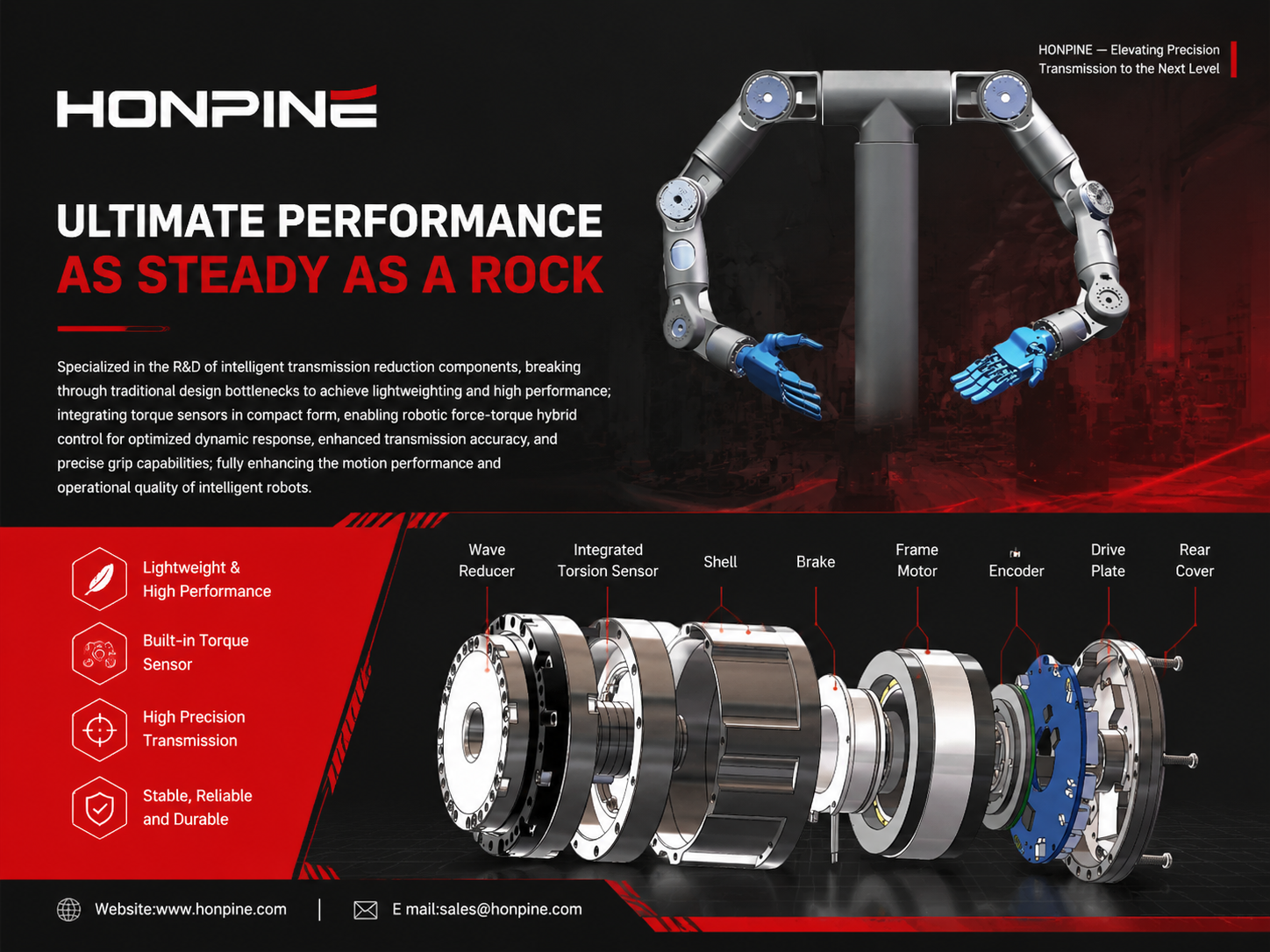

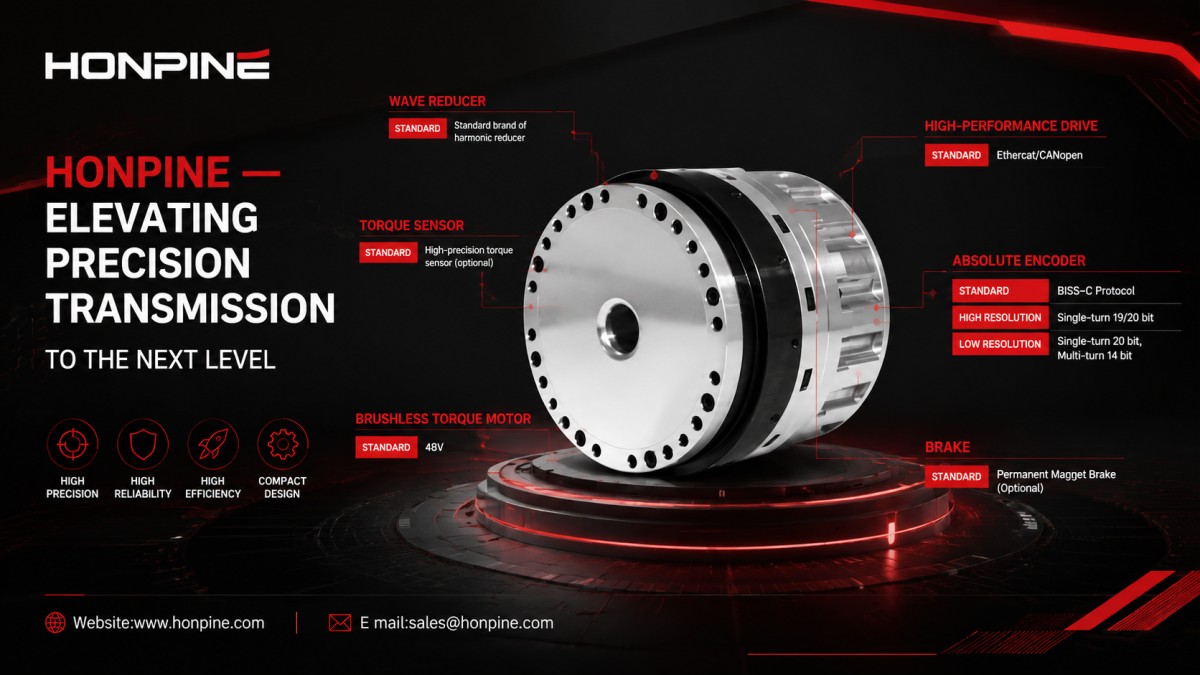

Una unidad actuadora robótica estándar con reductor armónico normalmente integra:Caja de engranajes de transmisión armónica,Motor de par sin carcasa,Freno,Encoder,Unidad de accionamiento

Elactuador robótico con reductor armónico HAG de HONPINEintegra además un sensor de par incorporado sobre la configuración estándar, lo que permite una detección de fuerza de alta precisión y capacidades avanzadas de control de fuerza.

¿Qué funciones proporciona una unidad actuadora robótica con reductor armónico y sensor de par?

Detección de par de salida en tiempo real

El actuador mide directamente el par de salida real de la articulación en lugar de estimar el par mediante el cálculo de la corriente del motor. Esto proporciona:

• Mayor precisión de medición

• Mayor velocidad de respuesta

• Reflejo en tiempo real de la carga, la fuerza externa y la fuerza de contacto

• Control de fuerza adaptable de alta precisión

El sensor de par integrado admite:

• Control de impedancia

• Control de conformidad

• Enseñanza por arrastre de fuerza cero

• Compensación de gravedad

Cuando el robot encuentra obstáculos o contacto externo, el actuador puede ceder de forma flexible en lugar de empujar rígidamente contra el objeto. Esto lo hace muy adecuado para robots humanoides y robots colaborativos.

• Detección de colisiones y protección de seguridad

• El sistema supervisa continuamente los cambios repentinos de par y puede detectar rápidamente:

• Colisiones

• Interferencias

• Bloqueos

• Condiciones de sobrecarga

Combinado con las funciones STO (Safe Torque Off), reducción de velocidad o retroceso inverso, el actuador forma un sistema de protección de seguridad de doble capa que compensa las limitaciones del control puramente posicional.

Supervisión de carga y protección contra sobrecarga

El actuador supervisa continuamente:

• Par nominal

• Par máximo

• Cargas de impacto

• Esto ayuda a proteger:

• Caja de engranajes de transmisión armónica

• Rodamientos

• Motor

Estructura de transmisión

mientras reduce el riesgo de rotura de dientes de engranaje, deformación y daños mecánicos causados por sobrecarga prolongada o cargas de impacto.

Control de lazo cerrado de par de alta precisión

El actuador es ideal para aplicaciones que requieren una salida de fuerza constante, incluidas:

• Montaje de precisión

• Inserción y extracción de conectores

• Pulido

• Ajuste de superficies

En lugar de depender únicamente del control rígido de posición, el sistema utiliza la fuerza como objetivo del control de lazo cerrado, mejorando significativamente la precisión operativa y el rendimiento de producción.

Ventajas de las unidades actuadoras robóticas con reductor armónico y sensor de par

Control de fuerza nativo con alta velocidad de respuesta

Al medir directamente el par de salida de la articulación, el actuador admite control de impedancia y control de fuerza a nivel de milisegundos para una interacción altamente reactiva y adaptable.

Estructura compacta y ligera

El diseño con sensor de par integrado no aumenta la longitud axial, mejorando la relación carga útil-peso y haciéndolo adecuado para los requisitos de espacio compacto de los robots humanoides.

Alta rigidez y mejor rendimiento dinámico

Dado que el sensor de par está integrado internamente, no hay pérdida adicional de rigidez ni aumento de la inercia rotacional causado por sensores externos, lo que da como resultado un rendimiento dinámico superior.

Solución integrada de seguridad y control de fuerza

El actuador integra:

• Accionamiento

• Transmisión

• Detección

• Control

• Funciones de seguridad

en un único módulo compacto, simplificando el diseño general del robot y acortando los ciclos de desarrollo.

Seguridad colaborativa e interacción adaptable

STO garantiza la seguridad ante colisiones, mientras que el sensor de par permite contacto adaptable y funcionamiento con control de fuerza, lo que hace que el actuador sea muy adecuado para robots colaborativos y robots humanoides.

Eficiencia optimizada de espacio y peso

Al eliminar sensores de fuerza externos y módulos de seguridad separados, el actuador logra:

• Dimensiones axiales mínimas

• Menor peso total

• Mayor eficiencia de movimiento

• Mejor autonomía de la batería

Desventajas de las unidades actuadoras robóticas con reductor armónico y sensor de par

Costo significativamente más alto

Las galgas extensométricas de alta precisión y los circuitos de acondicionamiento de señal aumentan los costos de fabricación, mientras que el equipo de calibración también es costoso.

Proceso de fabricación complejo

La estructura integrada requiere una precisión de ensamblaje extremadamente alta, lo que da como resultado ciclos de producción más largos para la fabricación en masa.

Mantenimiento difícil

Si el sensor de par falla, puede ser necesario desmontar la caja de engranajes de transmisión armónica o el motor, lo que genera ciclos de mantenimiento más largos y mayores costos de reparación.

Mayor costo total del sistema

La combinación de STO y detección de par integrada incrementa el costo del módulo, lo que limita su adopción en aplicaciones de gama baja o sensibles al costo.

Mayores costos de mantenimiento y posventa

El diagnóstico de fallos es más complicado y a menudo requiere equipos especializados y experiencia técnica, lo que aumenta los costos del servicio posventa.

Contáctenos para obtener la documentación técnica más reciente y la información del producto de la unidad actuadora robótica con reductor armónico HAG de HONPINE.
