Sensores de par integrados frente a externos en módulos de articulaciones robóticas: compensaciones de ingeniería y tendencias futuras

En los últimos años, con el rápido crecimiento de los robots humanoides y los robots colaborativos, el control de fuerza de alta precisión se ha convertido en una capacidad central para lograr una interacción segura y adaptable. En el corazón de esta capacidad se encuentra un componente crítico dentro del módulo de articulación robótica: el sensor de par, responsable de percibir la fuerza.

Sin embargo, el método de instalación de los sensores de par determina directamente el rendimiento, la fiabilidad y el costo de la articulación. Actualmente, dos enfoques técnicos principales dominan el mercado: sensores de par integrados (embebidos) y sensores de par externos (adicionales).

Esta distinción va más allá de simplemente "integrado" versus "adjunto". La diferencia fundamental radica en si la estructura de detección de par es una parte intrínseca de la cadena de transmisión mecánica y está integrada dentro de la propia articulación.

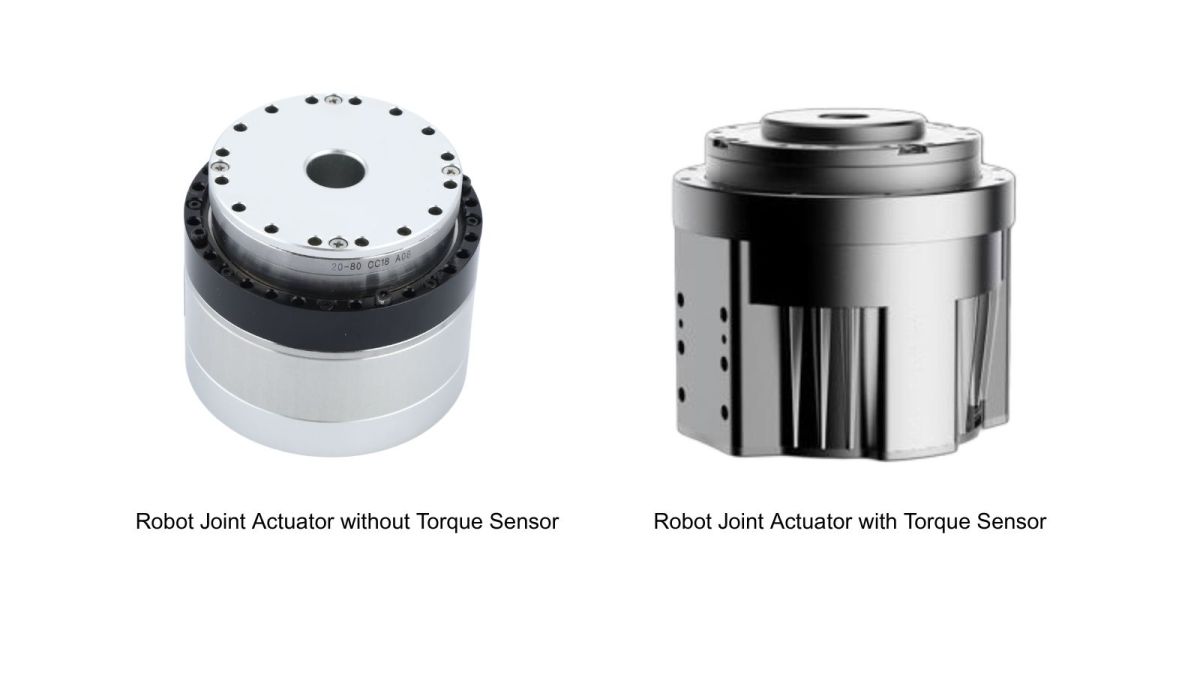

1. Sensores de par embebidos: El "núcleo nativo" de las articulaciones integradas

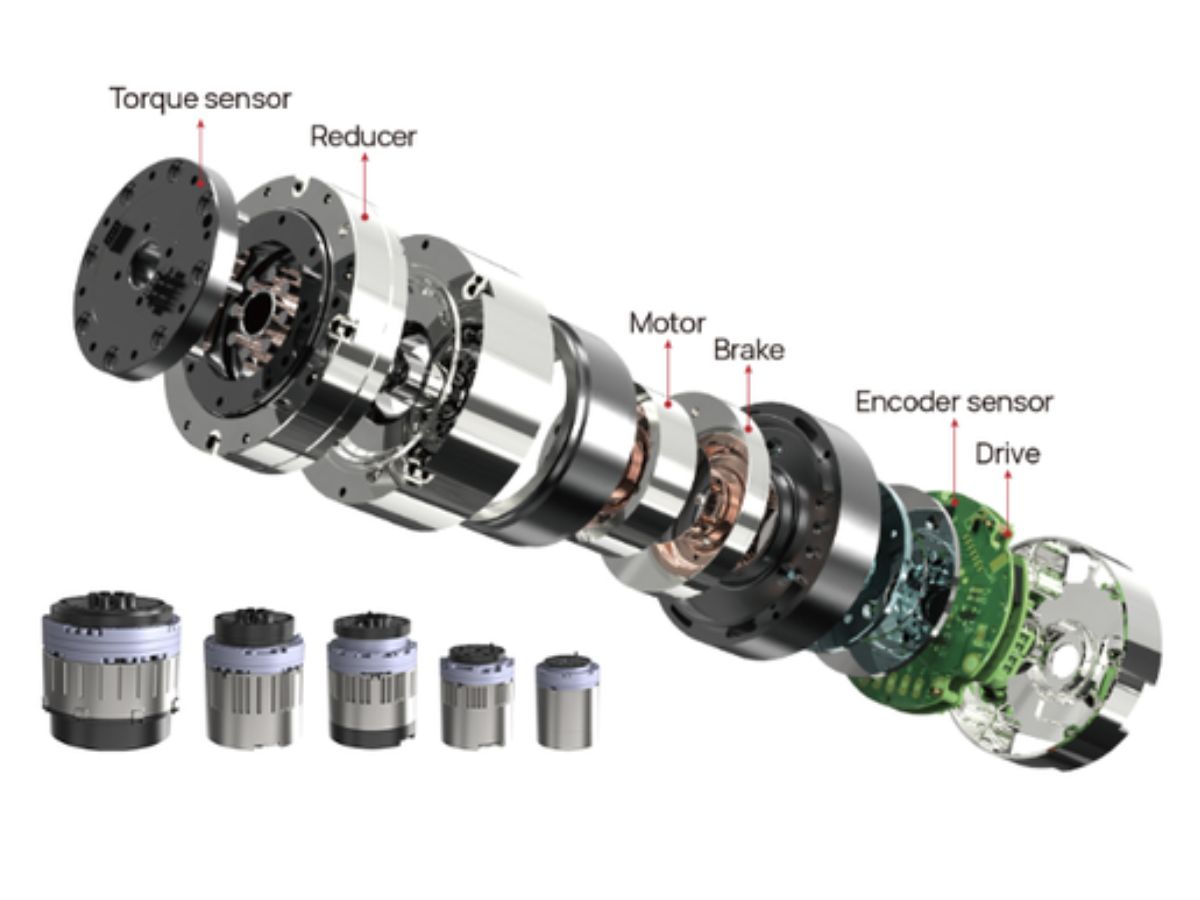

Los sensores de par embebidos están profundamente integrados en la estructura de la articulación, convirtiéndose en el cuarto componente central junto con el motor, el reductor y el codificador. Esto permite un sistema completamente integrado que combina accionamiento, transmisión, detección y control.

Métodos de implementación comunes

Detección basada en galgas extensométricas

Las galgas extensométricas se aplican a componentes como la brida de salida, el eje hueco o un elemento elástico dedicado. El par se calcula midiendo la mínima deformación torsional. Este es el método más clásico y ampliamente utilizado.

Detección magnética/magnetoelástica

El par se detecta midiendo diferencias angulares mediante anillos magnéticos o cambios en las propiedades magnéticas del material. Este enfoque sin contacto ofrece un excelente sellado y resistencia a aceites y contaminantes, convirtiéndose en una tendencia en rápido crecimiento.

Diseño de reutilización estructural

Se reutilizan componentes elásticos existentes, como el flexspline en accionamientos armónicos o bridas de salida, como elementos de detección. Este enfoque requiere un desacoplamiento mecánico avanzado para evitar interferencias de fuerzas axiales y momentos de flexión.

Ventajas

Diseño compacto y ligero

No se introduce longitud axial adicional, lo que permite módulos de articulación ultracompactos y mejora la relación carga-peso.

Alta fiabilidad y protección

El cableado interno permite un sellado completo (alto índice IP), protegiendo contra polvo, agua y desgaste mecánico.

Rendimiento dinámico superior

La alta rigidez estructural y la baja inercia soportan un control de fuerza de alta capacidad de respuesta y ancho de banda.

Alta consistencia del producto

Precalibrados en fábrica, ofrecen integración plug-and-play y reducen la complejidad del sistema.

Desafíos

Alta complejidad de diseño

Requiere resolver problemas de resistencia, rigidez, protección contra sobrecargas, compensación de deriva térmica y desacoplamiento multieje en un espacio confinado.

Mantenibilidad limitada

El fallo del sensor a menudo requiere devolver todo el módulo de articulación para reparación, lo que genera tiempos de inactividad más largos.

Riesgos ocultos de sobrecarga

Los impactos externos pueden causar microdaños irreversibles o deriva cero que no son detectables visualmente.

Aplicaciones típicas

Robots humanoides

Robots colaborativos (cobots)

Robots cuadrúpedos

Exoesqueletos

Manos robóticas diestras

Estas aplicaciones priorizan la compacidad, el diseño ligero y la alta fiabilidad en la producción en masa.

2. Sensores de par externos: Módulos de medición flexibles e independientes

Los sensores de par externos son componentes estandarizados independientes instalados entre la salida de la articulación y la carga mediante bridas o acoplamientos.

Métodos de implementación comunes

Sensores de par tipo brida

Instalados entre la brida de salida de la articulación y la carga, actuando como un anillo de medición. Este es el enfoque más común.

Sensores de eje/eje hueco

Montados directamente en el eje de transmisión, adecuados para configuraciones espaciales específicas.

Estimación por corriente del motor (detección virtual)

Aunque no es un sensor físico, el par se estima a partir de la corriente del motor en aplicaciones de bajo costo. Sin embargo, la precisión se ve afectada por la fricción, la deriva térmica y la eficiencia de la caja de cambios, lo que lo hace inadecuado para el control de fuerza de alta precisión. Este método se utiliza ampliamente en aplicaciones robóticas sensibles al costo.

Ventajas

Alta flexibilidad y mantenibilidad

Los sensores pueden reemplazarse rápidamente, minimizando el tiempo de inactividad. Ideal para I+D y desarrollo iterativo.

"Estándar de oro" para calibración

Los sensores de alta precisión y certificados pueden utilizarse para validar y calibrar soluciones embebidas.

Amplia selección y tecnología madura

Existe una gran variedad de productos disponibles con diferentes rangos, precisiones e interfaces (por ejemplo, CAN, EtherCAT).

Desafíos

Mayor tamaño y reducción de estética

Añade longitud axial y volumen, haciendo que las articulaciones sean menos compactas.

Reducción de la rigidez del sistema

Las interfaces adicionales y los elementos elásticos pueden limitar el ancho de banda de control e introducir errores de alineación.

Problemas de protección y cableado

El cableado expuesto requiere protección adicional contra polvo, líquidos y estrés mecánico.

Aplicaciones típicas

Plataformas de I+D y pruebas

Entornos de alta carga o propensos a impactos (usando sensores de sacrificio)

Proyectos de modernización o actualización

3. Comparación clave: Sensores de par embebidos vs. externos

4. Guía de selección: Cómo elegir la solución adecuada

Decisión principal

Si su objetivo es la producción en masa, priorizando compacidad, diseño ligero, fiabilidad e integración limpia →

Elija sensores de par embebidos.

Si está en fase de I+D, prototipado, pruebas o requiere alta flexibilidad y fácil mantenimiento →

Elija sensores de par externos.

Criterios clave de validación (para ambos enfoques)

Rendimiento de desacoplamiento multieje

Verifique las especificaciones de resistencia a momentos de flexión y cargas axiales (por ejemplo, <2% FS).

Protección contra sobrecargas y recuperación cero

Asegúrese de que el sensor mantenga la precisión después de condiciones de sobrecarga de 2× o 5×.

Rigidez de montaje (crítico para sensores externos)

La planitud, rigidez y alineación adecuadas son esenciales: una instalación deficiente puede degradar incluso los mejores sensores.

Los sensores de par embebidos representan el futuro de las articulaciones robóticas altamente integradas, permitiendo una producción en masa escalable, de alto rendimiento y rentable. Mientras tanto, los sensores externos conservan un valor duradero en flexibilidad, validación y adaptabilidad.

No existe una solución absolutamente "mejor", solo la que mejor se adapte a su aplicación. Comprender estas compensaciones de ingeniería le permite equipar a su robot con el "sentido del tacto" más adecuado, logrando el equilibrio óptimo entre precisión, fiabilidad y costo.
