Reductor armónico vs. actuador rotativo armónico: ¿cuál es mejor para las máquinas herramienta CNC?

Hola a todos, soy Theodore Li, Director Técnico de HONPINE.

Muchos clientes se enfrentan a una pregunta común al seleccionar componentes de transmisión armónica para máquinas herramienta CNC: ¿deberían elegir unreductor armónicoo unactuador rotativo armónico?

En este artículo, explicaré las diferencias entre estas dos soluciones y le ayudaré a determinar cuál se adapta mejor a su aplicación CNC.

Al elegir entre unreductor armónicoy unactuador rotativo armónicopara máquinas herramienta CNC, deben considerarse varios factores clave, entre ellos la capacidad de carga, la rigidez, la precisión de posicionamiento, la compatibilidad con el motor y el sistema de control, el espacio de instalación y los requisitos específicos de la aplicación.

Entre estos factores, la capacidad de carga y la rigidez deben recibir la máxima prioridad. A diferencia de los equipos de automatización convencionales, determinados ejes rotativos de las máquinas herramienta CNC no solo deben lograr un posicionamiento preciso, sino también soportar las fuerzas externas generadas durante las operaciones de mecanizado.

¿Por qué los reductores armónicos son idóneos para aplicaciones CNC de cuarto eje?

Los reductores armónicos son especialmente adecuados para aplicaciones CNC de cuarto eje, como las mesas rotativas, debido a sus ventajas clave: holgura prácticamente nula, alta precisión de posicionamiento, altas relaciones de reducción y diseño compacto.

Estas características hacen que los reductores armónicos sean una solución atractiva para mesas rotativas CNC que requieren indexación precisa, uso eficiente del espacio de instalación y control de movimiento con respuesta rápida.

Los reductores armónicos funcionan mediante la deformación elástica de una corona flexible, lo que les permite alcanzar altas relaciones de reducción dentro de una estructura compacta.

Este exclusivo principio de transmisión ayuda a satisfacer los requisitos de los sistemas CNC de cuarto eje en cuanto a alta precisión, alta densidad de par, dimensiones compactas y movimiento suave.

Sin embargo, la idoneidad de un reductor armónico también depende de su rigidez torsional, capacidad de carga, disposición de rodamientos y resistencia a las fuerzas de mecanizado. Para aplicaciones de corte pesado, estos factores deben evaluarse cuidadosamente.

¿Son mejores los actuadores rotativos armónicos para aplicaciones CNC de quinto eje?

No necesariamente. La solución más adecuada sigue dependiendo de los requisitos técnicos específicos de la máquina CNC.

Sin embargo, basándonos en la experiencia de HONPINE atendiendo a clientes en los últimos años, hemos observado un creciente interés por los actuadores rotativos armónicos integrados para sistemas CNC compactos de cinco ejes.

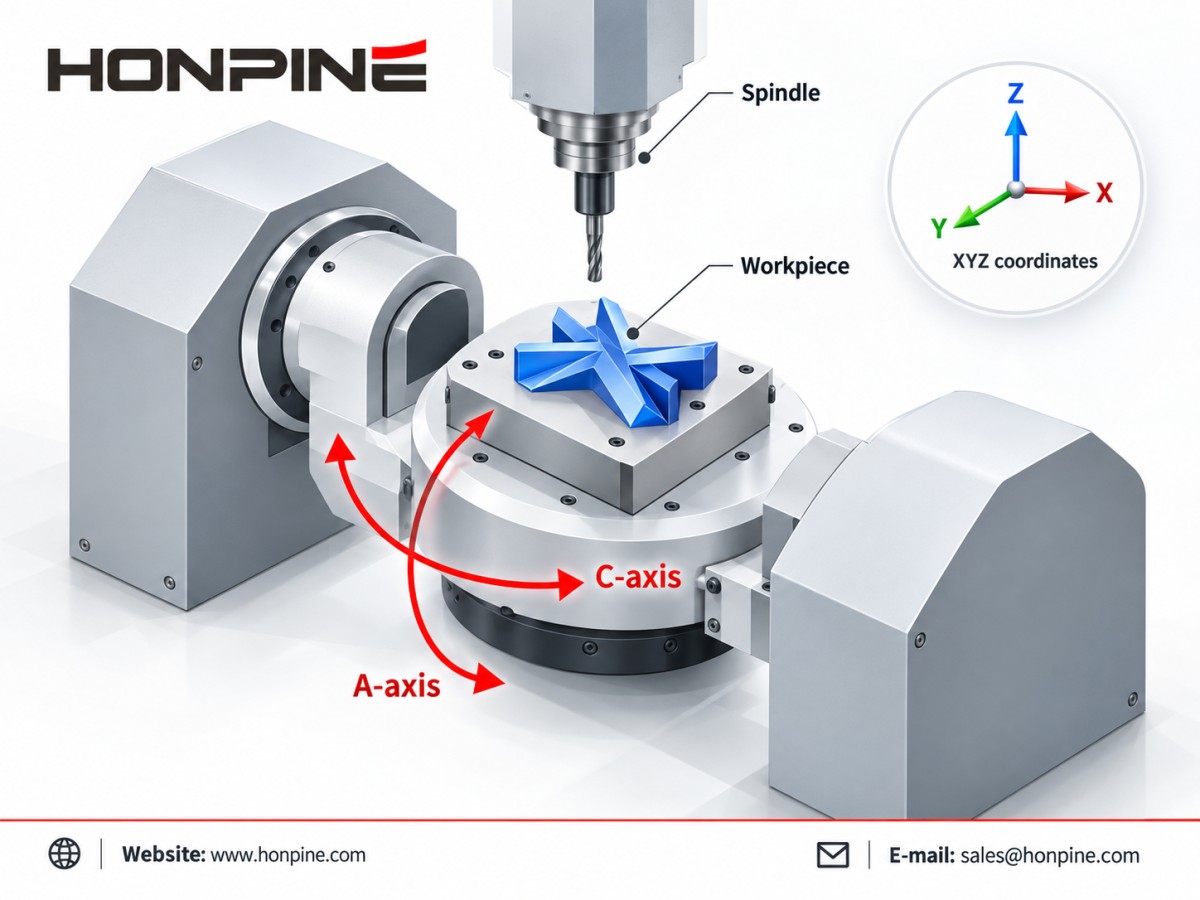

Una máquina CNC de cinco ejes consta normalmente de tres ejes lineales —X, Y y Z— y dos ejes rotativos, como A/C o B/C.

En comparación con un mecanismo de un solo eje rotativo, un sistema de cinco ejes requiere el movimiento coordinado entre dos ejes rotativos. Algunas operaciones complejas de mecanizado de superficies también requieren interpolación simultánea de cinco ejes.

Para mecanismos compactos de cinco ejes, los actuadores rotativos armónicos ofrecen cuatro ventajas clave.

1. El diseño integrado ayuda a reducir el tamaño del equipo

Las mesas rotativas de cinco ejes a menudo deben alojar dos ejes rotativos, sistemas de accionamiento, rodamientos y cables dentro de un espacio de instalación limitado.

Un actuador rotativo armónico integra el motor, el reductor armónico y el codificador en una unidad compacta.

Esta integración reduce el número de componentes de transmisión y conexiones mecánicas independientes, lo que permite una disposición más compacta de los ejes A/C o B/C.

2. La realimentación integrada favorece el control coordinado multieje

El mecanizado de cinco ejes requiere un posicionamiento preciso de los ejes rotativos, un control suave de la velocidad y un rendimiento dinámico con respuesta rápida.

Al combinar un motor, reductor y sistema de realimentación compatibles, un actuador servo integrado puede simplificar ciertos aspectos de la integración del sistema al tiempo que admite el control de movimiento en lazo cerrado.

Sin embargo, esto no significa que un actuador integrado proporcione inherentemente una mayor precisión de control que un servomotor independiente combinado con un reductor armónico.

El rendimiento real del mecanizado multieje sigue dependiendo del controlador CNC, de la rigidez mecánica general, de la configuración de realimentación y de la calibración de la máquina.

3. El diseño de eje hueco simplifica el tendido de cables

Algunos actuadores rotativos armónicos incorporan un diseño de eje hueco que permite el paso de cables eléctricos, tubos neumáticos y otras conexiones a través del centro de rotación.

En cabezales inclinables y mesas rotativas de cinco ejes, esta disposición ayuda a reducir los requisitos de tendido externo de cables y mejora el aprovechamiento del espacio.

No obstante, para aplicaciones de rotación continua, aún deben considerarse la torsión de los cables y la posible necesidad de juntas rotativas o anillos rozantes.

4. Diseño mecánico y montaje simplificados

En comparación con seleccionar y ensamblar de forma independiente un motor, un reductor armónico, un acoplamiento y un codificador, un actuador rotativo armónico integrado puede reducir el número de interfaces mecánicas.

Esto puede simplificar el diseño, el montaje y la puesta en marcha del equipo, acortando potencialmente el proceso global de desarrollo de la máquina.

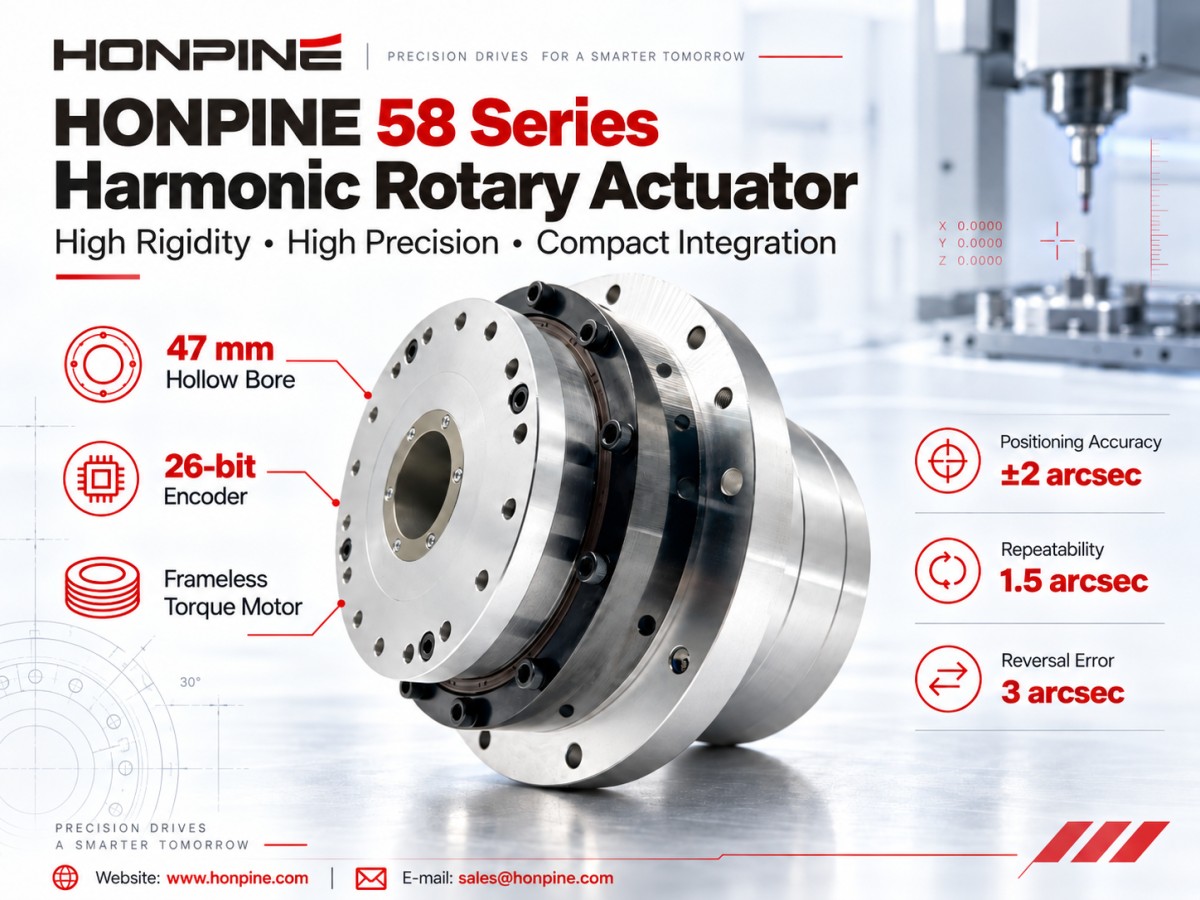

Actuador rotativo armónico HONPINE Serie 58 para aplicaciones CNC

Para los clientes que buscan una solución de accionamiento rotativo compacta y de alta precisión, me gustaría presentar elactuador rotativo armónico HONPINE Serie 58.

La Serie 58 de HONPINE está diseñada para ofrecer una rigidez y precisión de posicionamiento excepcionales.

Integra tres componentes clave en una sola unidad compacta:

- Un reductor armónico de alta precisión

- Un motor de par sin carcasa

- Un codificador de alta resolución de 26 bits

El actuador también cuenta con un orificio pasante de 47 mm, que proporciona un espacio práctico para el paso de cables y otras conexiones.

Rigidez excepcional demostrada mediante pruebas de laboratorio

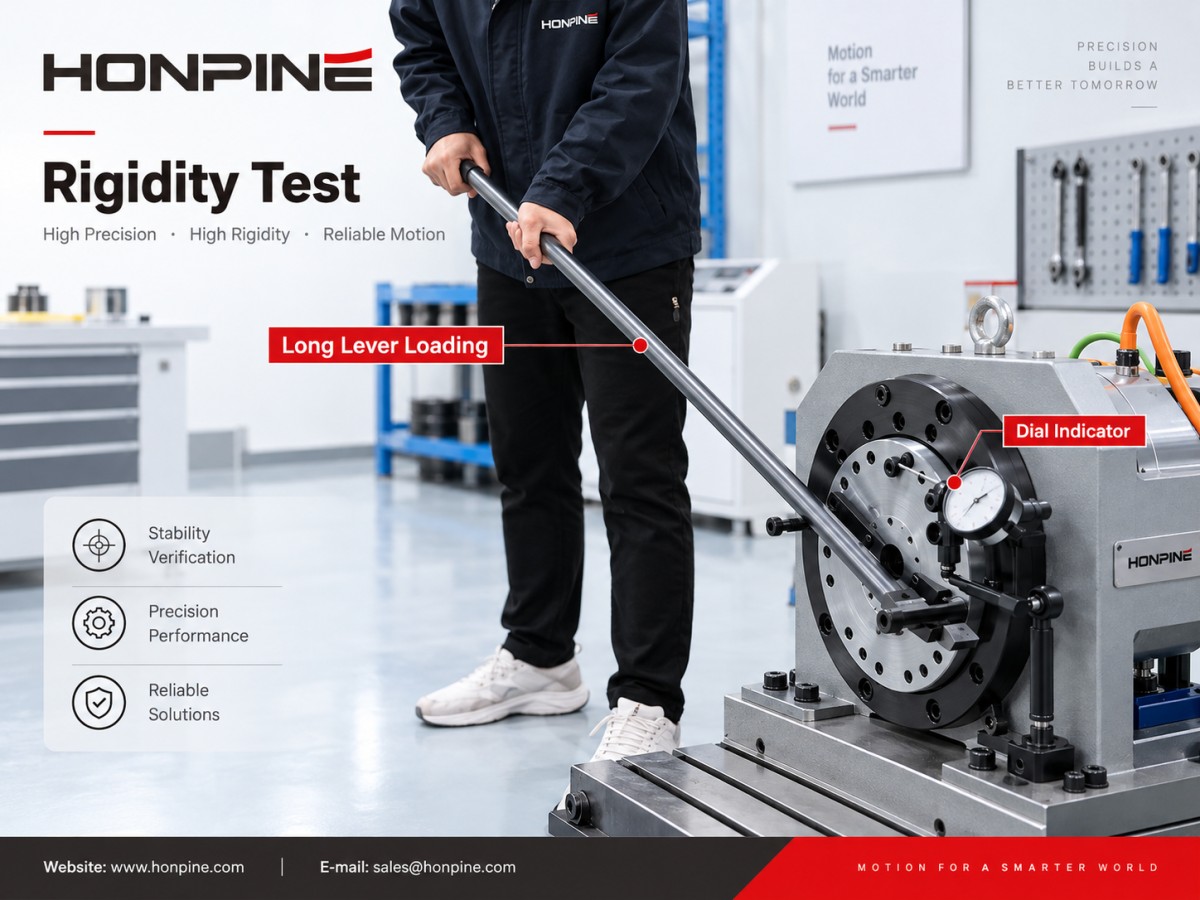

En el laboratorio de HONPINE, realizamos una demostración de rigidez utilizando una palanca de casi dos metros de longitud.

Durante la prueba, aplicamos fuerza al extremo de salida del actuador mediante la palanca y controlamos su desplazamiento con un comparador de carátula.

Incluso bajo esta carga inducida por la palanca, el comparador de carátula no mostró casi ningún movimiento visible.

Más importante aún, el actuador rotativo armónico utilizado en este experimento no estaba equipado con un mecanismo de frenado.

La prueba tenía como objetivo demostrar la resistencia inherente del actuador a la deflexión en las condiciones ensayadas, en lugar de depender de un freno mecánico adicional.

Este resultado pone de manifiesto la impresionante rigidez del actuador rotativo armónico HONPINE Serie 58.

Alta precisión de posicionamiento sin comprometer la rigidez

Además de su alta rigidez, el actuador rotativo armónico HONPINE Serie 58 logra un excelente rendimiento de posicionamiento.

Según los resultados de las pruebas de laboratorio de HONPINE, sus especificaciones clave de precisión incluyen:

Estos resultados demuestran la capacidad del actuador para combinar una alta rigidez con un control preciso del movimiento.

A continuación se muestra el informe de prueba de precisión generado mediante nuestro sistema de medición láser.

[Insertar imagen: Informe de prueba de precisión delactuador rotativo armónico HONPINE Serie 58]

Es importante tener en cuenta que el rendimiento final de cualquier actuador en una máquina herramienta CNC también depende de la estructura de instalación, las cargas aplicadas, la configuración de control y el diseño general de la máquina.

Contacte con HONPINE para soluciones de transmisión armónica para CNC

Tanto si está desarrollando una mesa rotativa CNC de cuarto eje, un sistema compacto de mecanizado de cinco ejes o un mecanismo personalizado de posicionamiento rotativo, seleccionar la solución de transmisión armónica adecuada es esencial para lograr un rendimiento fiable.

HONPINE proporciona reductores armónicos y actuadores rotativos armónicos integrados para una amplia gama de aplicaciones de movimiento de precisión.

Contacte hoy mismo con HONPINE para obtener más información sobre nuestros reductores armónicos y actuadores rotativos para máquinas herramienta CNC, así como especificaciones técnicas adicionales, documentación de productos y asistencia para aplicaciones.
