Compatibilidad de motores para plataformas rotativas huecas: guía completa

Elegir el motor adecuado para unaplataforma rotativa huecacomienza por comprender sus requisitos de carga, velocidad y posicionamiento. Esta guía compara servomotores, motores paso a paso y motores de CC sin escobillas; explica la adaptación de par, velocidad, inercia y precisión; y explora opciones de montaje que ahorran espacio. Úsela para identificar una combinación adecuada de motor y plataforma para su proyecto de automatización.

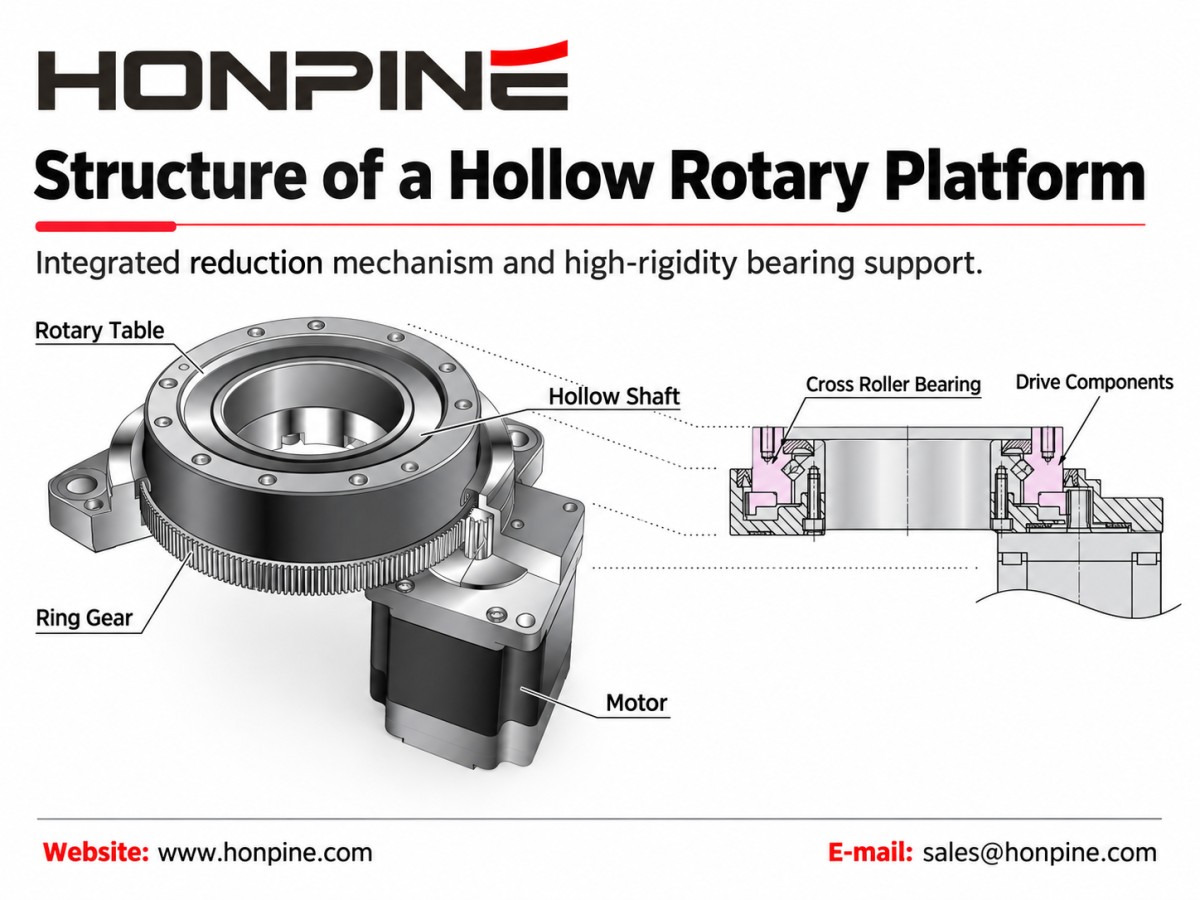

Unaplataforma rotativa huecaes undispositivo de posicionamiento rotativo de precisión con un orificio pasante central. Un diseño típico con reductor combina un mecanismo de reducción con una mesa de salida rígida soportada por rodamientos. Algunos diseños utilizan rodamientos de rodillos cruzados para soportar movimientos rotativos de alta rigidez, mientras que el centro hueco proporciona espacio para cables, tubos neumáticos u otros componentes.

Como fuente de potencia de la plataforma, el motor influye directamente en el rendimiento del movimiento, incluida la velocidad de respuesta, la capacidad de aceleración y el comportamiento de posicionamiento. Sin embargo, seleccionar un motor adecuado requiere más que comparar potencias nominales. El motor, el accionamiento, la transmisión y la carga deben evaluarse como un sistema completo.

1. Tipos de motores y directrices de selección

Las plataformas rotativas huecas pueden combinarse con diferentes tipos de motores según los requisitos de movimiento de la aplicación y la compatibilidad mecánica de la plataforma. Los servomotores, los motores paso a paso y los motores de CC sin escobillas ofrecen ventajas diferentes.

1.1 Servomotores para aplicaciones de alta precisión y alta dinámica

Características de rendimiento

Los sistemas servo utilizan realimentación para comparar el movimiento ordenado con el movimiento real del motor y ajustar la salida en consecuencia. Esto los hace adecuados para aplicaciones que requieren un control sensible de la posición, la velocidad y el par.

El rendimiento real depende del motor seleccionado, el codificador, los ajustes del accionamiento, la transmisión y la estructura mecánica. Un codificador de alta resolución por sí solo no garantiza una alta precisión de posicionamiento en la salida de la plataforma.

Aplicaciones adecuadas

Los servomotores son una opción sólida para el montaje de precisión, la manipulación de semiconductores, la inspección visual y otras aplicaciones con exigentes requisitos de posicionamiento o aceleraciones y desaceleraciones frecuentes.

Al seleccionar el motor y el accionamiento, defina el tiempo de ciclo, la aceleración y el rendimiento de estabilización requeridos. No suponga que todos los sistemas servo ofrecerán la misma precisión o velocidad de respuesta.

1.2 Motores paso a paso para posicionamiento e indexado rentables

Características de rendimiento

Los motores paso a paso tradicionales convierten los pulsos de mando en movimiento angular incremental y pueden funcionar sin realimentación de posición. Ofrecen un enfoque relativamente sencillo y económico para el posicionamiento.

Sin embargo, un par insuficiente o ajustes de aceleración inadecuados pueden provocar pérdida de pasos. El micropaso puede mejorar la suavidad del movimiento, pero la precisión real de posicionamiento sigue dependiendo del motor, el accionamiento, la carga y las condiciones de funcionamiento.

También hay disponibles sistemas de motor paso a paso de lazo cerrado para aplicaciones que requieren realimentación.

Aplicaciones adecuadas

Los motores paso a paso merecen considerarse para estaciones de montaje convencionales, indexado rotativo, manipulación de materiales y equipos de embalaje, donde la velocidad y el perfil de movimiento requeridos sean compatibles con el motor.

Durante la selección, compruebe el par disponible a la velocidad de funcionamiento prevista en lugar de basarse únicamente en el par de retención del motor.

1.3 Motores de CC sin escobillas para movimiento rotativo de velocidad variable

Características de rendimiento

Los sistemas de motor y accionamiento de CC sin escobillas son útiles para el movimiento rotativo controlado en un rango de velocidades. Sus funciones disponibles varían: algunos se centran en la regulación de velocidad, mientras que otros también admiten posicionamiento y limitación de par.

La eficiencia del motor, el rango de velocidad y las capacidades de control deben evaluarse utilizando las especificaciones de la combinación de motor y accionamiento seleccionada.

Aplicaciones adecuadas

Considere un motor de CC sin escobillas cuando la aplicación priorice una velocidad de rotación estable o un funcionamiento a velocidad ajustable.

Un motor de alta velocidad no hace automáticamente que la plataforma completa sea adecuada para el funcionamiento a alta velocidad. También deben comprobarse la velocidad de entrada permitida de la plataforma, la velocidad de salida, los requisitos de lubricación y la capacidad de servicio continuo.

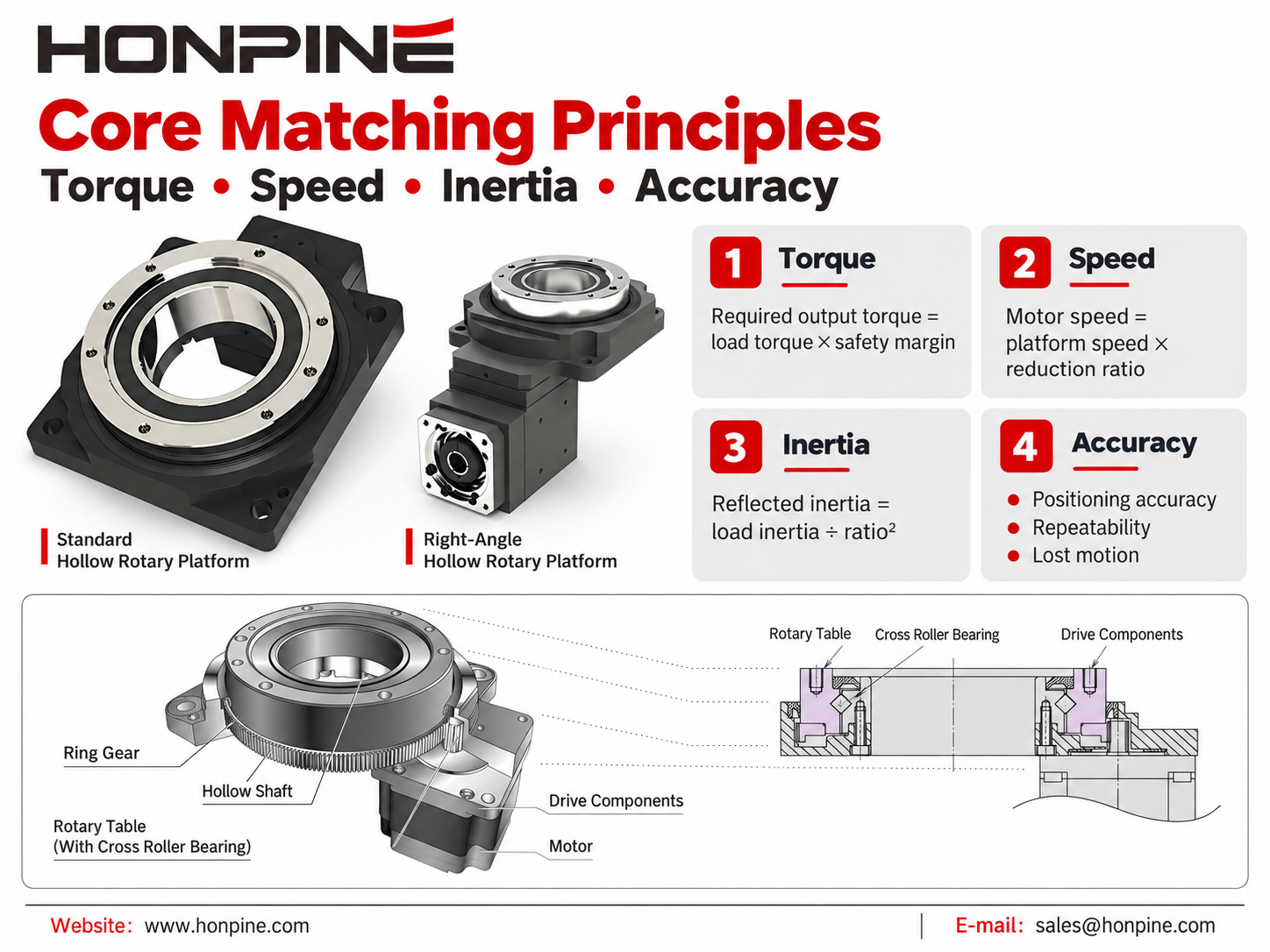

2. Principios fundamentales para adaptar motores a plataformas rotativas huecas

2.1 Adaptación de par

El motor debe proporcionar suficiente par para vencer la carga y acelerar o desacelerar el conjunto giratorio.

Calcule tanto el par de carga en régimen permanente como el par de aceleración. Incluya un margen de seguridad adecuado según la incertidumbre en la fricción, la variación de carga, las condiciones de funcionamiento y el ciclo de trabajo de la aplicación.

Para una comprobación preliminar de la transmisión:

Par de salida transmitido ≈ Par de entrada del motor × Relación de reducción × Eficiencia de transmisión

Esta relación no sustituye un cálculo completo de la demanda de aceleración, la inercia interna y el ciclo de trabajo. El par de salida resultante también debe mantenerse dentro de los límites de par permitidos de la plataforma.

Para sistemas servo, verifique que el par pico requerido permanezca dentro del rango de funcionamiento intermitente permitido. El par cuadrático medio, o RMS, del ciclo debe mantenerse dentro de la capacidad de servicio continuo del motor en las condiciones de funcionamiento pertinentes.

También debe comprobarse la duración permitida del par pico.

2.2 Adaptación de velocidad

Comience con la velocidad de salida requerida de la plataforma y la relación de reducción:

Velocidad de motor requerida = Velocidad de salida requerida de la plataforma × Relación de reducción

Por ejemplo, una velocidad de salida de plataforma de 100 rpm con una relación de reducción de 10:1 requiere una velocidad de motor de 1.000 rpm.

Compruebe el par disponible del motor a esa velocidad, junto con las velocidades de entrada y salida permitidas de la plataforma.

Para aplicaciones de indexado, la velocidad de rotación media no es suficiente para seleccionar el motor. El perfil de movimiento real puede requerir una velocidad máxima mucho mayor durante cada movimiento, especialmente cuando el tiempo disponible de aceleración y desaceleración es corto.

Seleccione el motor y la plataforma utilizando el ciclo de movimiento completo, en lugar de basarse únicamente en la potencia nominal del motor.

2.3 Adaptación de inercia

La adaptación de inercia compara la inercia de carga reflejada al eje del motor con la inercia del rotor del motor.

Para una etapa de reducción ideal:

Inercia de carga del lado de salida reflejada = Inercia de carga del lado de salida ÷ Relación de reducción²

A continuación, calcule:

Relación de inercia = Inercia de carga total reflejada ÷ Inercia del rotor del motor

Incluya la inercia pertinente de la plataforma, el acoplamiento y la transmisión en el cálculo final.

Por ejemplo, una relación de reducción de 10:1 reduce la inercia de carga del lado de salida reflejada al eje del motor a 1/100 de su valor original, antes de añadir las demás inercias relevantes del sistema.

Una relación de inercia carga-motor, como de 1:1 a 10:1, puede servir como referencia inicial de diseño para algunas aplicaciones servo, pero no es un requisito ni un límite universal.

La relación aceptable depende de la rigidez mecánica, los requisitos de aceleración, el ajuste del accionamiento y el sistema de motor y accionamiento seleccionado.

2.4 Adaptación de precisión

Evalúe la resolución de realimentación del motor junto con los requisitos de posicionamiento de la plataforma completa.

Una mayor resolución del codificador proporciona información de realimentación más precisa, pero la precisión de posicionamiento de salida también depende de la precisión de transmisión, el movimiento perdido, la rigidez mecánica, las condiciones de carga y el rendimiento del control.

Solicite especificaciones independientes para:

Precisión de posicionamiento: Qué tan cerca coincide la posición de salida real con la posición ordenada.

Repetibilidad: Con qué consistencia la plataforma vuelve a la misma posición en condiciones especificadas.

Movimiento perdido: Movimiento que no se transmite inmediatamente a la salida, especialmente cuando cambia la dirección.

Para aplicaciones exigentes, verifique el rendimiento con la carga, la dirección de movimiento y el tiempo de estabilización previstos.

Especifique los requisitos de posicionamiento rotativo en unidades angulares, como grados o segundos de arco. Una tolerancia de posicionamiento lineal solo debe indicarse con un radio de trabajo definido.

2.5 Instalación mecánica y compatibilidad de interfaz

Compruebe la interfaz completa entre el motor y la plataforma antes de realizar el pedido.

Compare el diámetro y la longitud del eje del motor, las dimensiones de la brida, el patrón de orificios de montaje, las características de centrado y la disposición del acoplamiento con el plano de instalación de la plataforma.

Un motor con una clasificación de par adecuada no necesariamente encaja mecánicamente.

La alineación correcta del eje y una disposición de acoplamiento adecuada son importantes para una transmisión fiable. Los errores de instalación pueden generar tensión adicional, vibración y desgaste prematuro.

Considere también los requisitos de protección ambiental, la dirección de salida del cable, el espacio libre para conectores y el acceso para instalación y mantenimiento.

3. Combinaciones típicas de motores y plataformas

3.1 Montaje e inspección de precisión: servomotor + plataforma rotativa hueca

Para proyectos de montaje o inspección de precisión, comience evaluando unaplataforma rotativa huecaaccionada por servo según la precisión de posicionamiento, la inercia de carga y el tiempo de ciclo requeridos.

Esta combinación es adecuada para aplicaciones que requieren control de movimiento sensible, arranques y paradas frecuentes, y aceleración y desaceleración controladas.

Sin embargo, un servomotor no elimina automáticamente el juego mecánico ni los errores de transmisión. Priorice el rendimiento del sistema completo en lugar de basarse únicamente en la potencia nominal del motor o en la especificación del codificador.

Verifique conjuntamente el motor, el accionamiento, el acoplamiento y la plataforma en las condiciones de funcionamiento previstas.

3.2 Montaje e indexado convencionales: motor paso a paso + plataforma rotativa hueca

Para operaciones rutinarias de indexado y montaje, evalúe si una plataforma accionada por motor paso a paso puede cumplir el rendimiento requerido de velocidad, aceleración y posicionamiento.

Esta combinación puede proporcionar una solución económica cuando los requisitos de movimiento son moderados y hay par suficiente disponible en todo el rango de funcionamiento.

Una configuración de motor paso a paso de lazo cerrado es otra opción cuando se desea realimentación manteniendo el control de movimiento basado en motor paso a paso.

Para un funcionamiento fiable, confirme el par de funcionamiento disponible y utilice un perfil de aceleración adecuado para la carga.

3.3 Rotación con velocidad controlada: motor de CC sin escobillas + plataforma rotativa hueca compatible

Para una aplicación centrada en la velocidad de rotación controlada, evalúe un conjunto de motor y accionamiento de CC sin escobillas junto con una plataforma rotativa hueca compatible.

Confirme el rango de velocidad requerido, el ciclo de servicio continuo, el par disponible y las funciones de control.

Cuando también se requieran posiciones de parada precisas, verifique que el accionamiento seleccionado admita la operación de posicionamiento necesaria.

La plataforma debe estar clasificada para la velocidad de rotación y la duración de funcionamiento previstas. La capacidad de velocidad del motor nunca debe considerarse como el límite de funcionamiento del conjunto rotativo completo.

4. ¿Cómo reducir el espacio de instalación de una plataforma rotativa hueca?

4.1 Utilice el centro hueco para el tendido de cables y tubos

La abertura central puede alojar cableado, tubos neumáticos u otros servicios que necesiten atravesar el conjunto rotativo.

Esto puede simplificar el tendido en comparación con llevar cada conexión alrededor del exterior de la plataforma.

Durante la planificación de la disposición, compruebe el diámetro útil del orificio y reserve suficiente espacio para el conjunto real de cables y tubos.

Planifique el tendido junto con el rango de rotación requerido. La abertura hueca proporciona una ruta de tendido, pero no evita automáticamente que los cables o tubos se retuerzan.

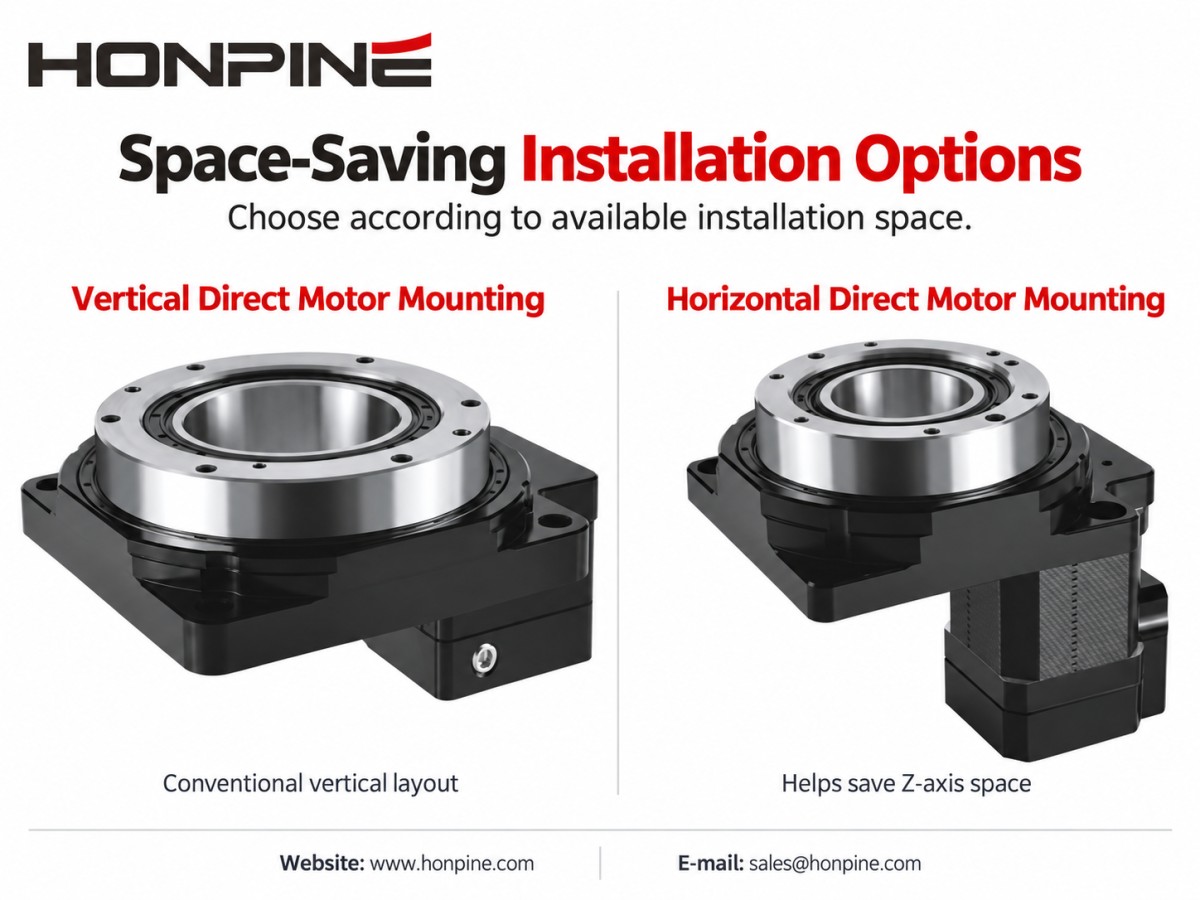

4.2 Considere el montaje horizontal o en ángulo recto del motor

Cuando el espacio vertical sea limitado, compare las configuraciones de motor montado horizontalmente o en ángulo recto con una disposición vertical convencional.

Una configuración horizontal o en ángulo recto adecuada puede reducir el espacio requerido a lo largo del eje Z, lo que la hace útil para equipos con altura de instalación limitada.

Sin embargo, reducir la altura vertical puede aumentar la superficie ocupada horizontalmente.

Compare las dimensiones completas instaladas, incluidas la plataforma, el motor, los conectores, el radio de curvatura del cable y los espacios libres de mantenimiento.

Seleccione la disposición que se adapte al diseño general del equipo en lugar de evaluar únicamente el cuerpo de la plataforma.

4.3 Elija la gestión de cables según el patrón de rotación

Para movimientos de ángulo limitado, como el indexado alternativo de 90°, una disposición adecuada de cable o tubo flexible puede evitar la necesidad de un anillo colector.

El tendido debe seguir acomodando el movimiento sin flexión, torsión, tensión excesivas ni interferencias con componentes cercanos.

Para la rotación continua en la que la energía eléctrica o las señales deben pasar entre componentes estacionarios y giratorios, un anillo colector eléctrico es una solución habitual.

Si el aire comprimido también debe atravesar la interfaz giratoria, puede ser necesaria una unión rotativa neumática o un conjunto combinado neumático-eléctrico.

Un único movimiento de 360° seguido de un retorno no es lo mismo que una rotación continua en una dirección.

Elija la disposición de gestión de cables según el patrón de movimiento real, la frecuencia de funcionamiento y los servicios que deben atravesar la interfaz giratoria, no solo según el ángulo de rotación.

5. Lista de verificación final para la selección

Antes de elegir un motor y unaplataforma rotativa hueca, defina la masa y las dimensiones de la carga, la velocidad de salida, el ángulo de indexado, el tiempo de aceleración, el ciclo de trabajo, los requisitos de posicionamiento y el espacio de instalación disponible.

Utilice estos requisitos para comparar combinaciones candidatas. Compruebe el par pico y continuo, la velocidad del motor, la inercia de carga reflejada, las interfaces mecánicas y el tendido de cables.

Para aplicaciones exigentes, verifique el conjunto completo con respecto al perfil de movimiento previsto antes de finalizar la selección.

La combinación correcta no es necesariamente el motor con mayor potencia ni la plataforma de mayor tamaño. Es la combinación que cumple los requisitos de rendimiento de la aplicación mientras se adapta al espacio disponible y a las condiciones de funcionamiento.
