¿Una mayor relación de reducción significa más par? Explicación de los reductores planetarios, armónicos y RV

Hola, soy Theodore Li, director técnico de HONPINE. En mi trabajo con cajas de engranajes y sistemas de control de movimiento, una pregunta que encuentro con frecuencia es si una relación de transmisión más alta siempre significa un mayor par de salida.

La relación básica es sencilla: cuando el par de entrada del motor se mantiene igual, aumentar la relación de reducción generalmente incrementa el par de salida teórico y reduce la velocidad de salida. Sin embargo, la selección de una caja de engranajes no puede basarse únicamente en la relación.

El par de salida real también se ve afectado por la eficiencia de transmisión, el par nominal, el par máximo, la resistencia de los engranajes, la capacidad de los rodamientos, el rendimiento térmico, el juego angular, la rigidez torsional y las condiciones de funcionamiento. Estos factores también difieren significativamente entre lascajas de engranajes planetarias, lascajas de engranajes armónicas y lascajas de engranajes RV.

En este artículo, explicaré cómo la relación de una caja de engranajes afecta al par de salida y analizaré qué deben considerar los ingenieros al seleccionar estos tres tipos de cajas de engranajes.

¿Cómo afecta la relación de la caja de engranajes al par de salida?

La relación básica entre el par de entrada y el par de salida puede expresarse como:

Par de salida = Par de entrada × Relación de engranajes × Eficiencia

Por ejemplo, si un motor proporciona 10 N·m de par de entrada y la caja de engranajes tiene una relación de reducción de 10:1, el par de salida teórico antes de las pérdidas de transmisión es:

10 N·m × 10 = 100 N·m

Si la eficiencia de la caja de engranajes es del 90%, el par de salida real en esta condición simplificada sería aproximadamente:

10 N·m × 10 × 0.90 = 90 N·m

Si la relación de reducción aumenta a 20:1 mientras el par de entrada y la eficiencia permanecen sin cambios:

10 N·m × 20 × 0.90 = 180 N·m

Esta es la razón básica por la que una caja de engranajes puede aumentar el par de salida.

Sin embargo, este cálculo describe la relación de multiplicación del par. No significa que una caja de engranajes pueda soportar un par de salida ilimitado simplemente porque su relación de reducción sea alta.

Una relación de engranajes más alta también reduce la velocidad de salida

La relación entre la velocidad del motor y la velocidad de salida de la caja de engranajes puede expresarse como:

Velocidad de salida = Velocidad de entrada ÷ Relación de engranajes

Para un motor que funciona a 3,000 rpm:

relación 10:1 → salida de aproximadamente 300 rpm

relación 20:1 → salida de aproximadamente 150 rpm

relación 50:1 → salida de aproximadamente 60 rpm

Por lo tanto, seleccionar una relación de caja de engranajes siempre implica equilibrar el par de salida y la velocidad de salida.

Una relación más alta puede proporcionar una mayor multiplicación teórica del par, pero también reduce la velocidad de salida disponible para la aplicación.

¿Por qué una relación de caja de engranajes más alta no siempre significa una mayor capacidad de par?

Existe una diferencia importante entre la multiplicación teórica del par y la capacidad de par real de una caja de engranajes.

Cada caja de engranajes tiene una capacidad de carga mecánica definida. Los engranajes, ejes, rodamientos, carcasas y otros componentes internos están diseñados para funcionar dentro de rangos específicos de par y velocidad.

Por esta razón, el par de salida nominal y el par máximo admisible indicados en las especificaciones del fabricante son más importantes para la selección que la relación de reducción por sí sola.

Par nominal y par máximo

Dependiendo del diseño de la caja de engranajes, los fabricantes pueden especificar:

• Par de salida nominal

• Par de salida máximo

• Par máximo admisible

• Par de funcionamiento continuo

El par nominal es especialmente importante para el funcionamiento continuo.

El par máximo generalmente se relaciona con cargas de corta duración, como aceleración, desaceleración, impacto u otras condiciones transitorias. El par máximo admisible y su duración siempre deben evaluarse de acuerdo con las especificaciones del fabricante.

Una relación de reducción más alta no puede compensar una caja de engranajes cuya capacidad mecánica de par sea insuficiente para la aplicación.

La eficiencia de transmisión afecta al par de salida real

Una caja de engranajes siempre presenta alguna pérdida de transmisión.

La energía se pierde por el engrane de los dientes, la fricción de los rodamientos, la lubricación, la deformación y otros mecanismos internos. Estas pérdidas reducen el par disponible en la salida y generan calor.

Por lo tanto, una relación más práctica es:

Par de salida real ≈ Par de entrada × Relación de engranajes × Eficiencia de transmisión

Al comparar diferentes relaciones de caja de engranajes, los ingenieros deben considerar no solo la relación nominal, sino también la eficiencia bajo la velocidad y carga reales de funcionamiento.

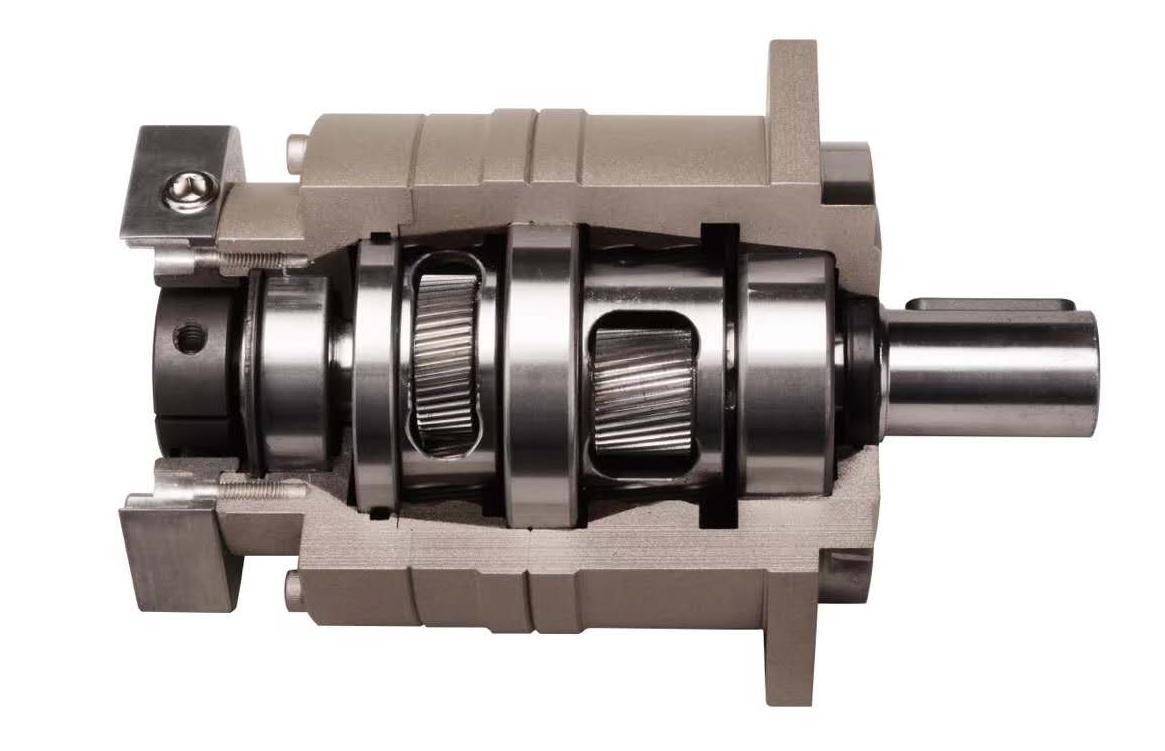

Caja de engranajes planetaria: alta eficiencia y relaciones de reducción flexibles

Una caja de engranajes planetaria generalmente consta de un engranaje solar, engranajes planetarios, corona dentada y porta satélites.

Su estructura compacta, alta densidad de potencia y eficiencia de transmisión relativamente alta la hacen adecuada para servomotores, máquinas CNC, equipos de embalaje, automatización industrial y aplicaciones robóticas.

¿Cómo afecta la relación de engranajes al par de salida de una caja planetaria?

Para el mismo par de entrada del motor, aumentar la relación de reducción de una caja de engranajes planetaria generalmente incrementa el par de salida teórico y disminuye la velocidad de salida.

Sin embargo, una relación más alta puede requerir etapas de transmisión adicionales o una configuración interna de engranajes diferente.

Una caja de engranajes planetaria de una etapa puede proporcionar una alta eficiencia de transmisión, mientras que las cajas de engranajes planetarias de varias etapas pueden lograr relaciones de reducción más altas. Cada etapa adicional también introduce pérdidas de transmisión adicionales.

Por lo tanto, el par de salida real no necesariamente aumenta en proporción directa a la relación de reducción nominal.

¿Qué considerar al seleccionar una caja de engranajes planetaria?

Para una caja de engranajes planetaria, recomiendo evaluar conjuntamente los siguientes parámetros:

• Relación de reducción

• Par de salida nominal

• Par de salida máximo

• Eficiencia de transmisión

• Juego angular

• Velocidad de entrada

• Capacidad de carga radial

• Capacidad de carga axial

• Rigidez torsional

• Vida útil

• Dimensiones de instalación

Para aplicaciones de servomotores, también debe evaluarse la relación entre la inercia del motor y la inercia de la carga.

El objetivo no es simplemente obtener la mayor relación de reducción, sino seleccionar una relación que permita que el motor y la caja de engranajes funcionen dentro de un rango adecuado de velocidad y par.

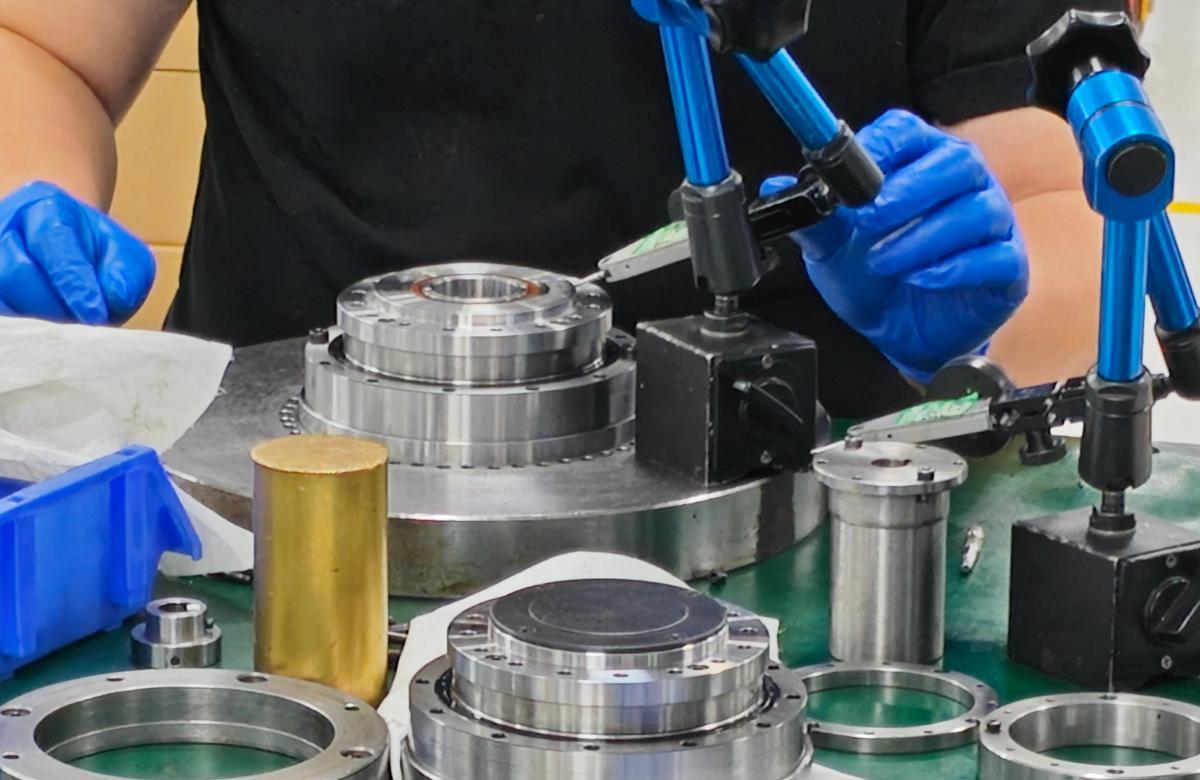

Caja de engranajes armónica: alta relación de reducción en una estructura compacta

Una caja de engranajes armónica, también llamada reductor armónico o caja de engranajes de onda tensional, generalmente consta de un generador de onda, un flexspline y una corona circular.

Una de sus principales características es su capacidad para proporcionar una alta relación de reducción dentro de una estructura compacta.

Las cajas de engranajes armónicas se utilizan comúnmente en actuadores de articulaciones robóticas, robots colaborativos, sistemas rotativos de precisión y otras aplicaciones que requieren dimensiones compactas, bajo juego angular y transmisión precisa de movimiento.

¿Por qué las cajas de engranajes armónicas utilizan altas relaciones de reducción?

Una alta relación de reducción permite que un motor relativamente pequeño genere un par más alto en la salida mientras reduce la velocidad de salida.

Esto hace que las cajas de engranajes armónicas sean especialmente adecuadas para articulaciones de robots donde el espacio de instalación es limitado, pero se requiere un par de salida y una precisión relativamente altos.

Sin embargo, la propia relación de reducción no determina la capacidad de par completa de la caja de engranajes.

La resistencia del flexspline es una limitación importante

El flexspline es un componente elástico de pared delgada que se deforma continuamente durante el funcionamiento.

Sus propiedades de material, resistencia a la fatiga, engrane de dientes, lubricación, velocidad de funcionamiento, condiciones de carga y temperatura influyen en la vida útil de una caja de engranajes armónica.

Por esta razón, al seleccionar una caja de engranajes armónica, recomiendo prestar especial atención a:

• Par de salida nominal

• Par de salida máximo

• Resistencia del flexspline

• Juego angular

• Rigidez torsional

• Eficiencia de transmisión

• Velocidad de entrada

• Temperatura de funcionamiento

• Vida útil prevista

Una relación de reducción más alta no significa automáticamente una mayor capacidad de carga mecánica o una vida útil más larga.

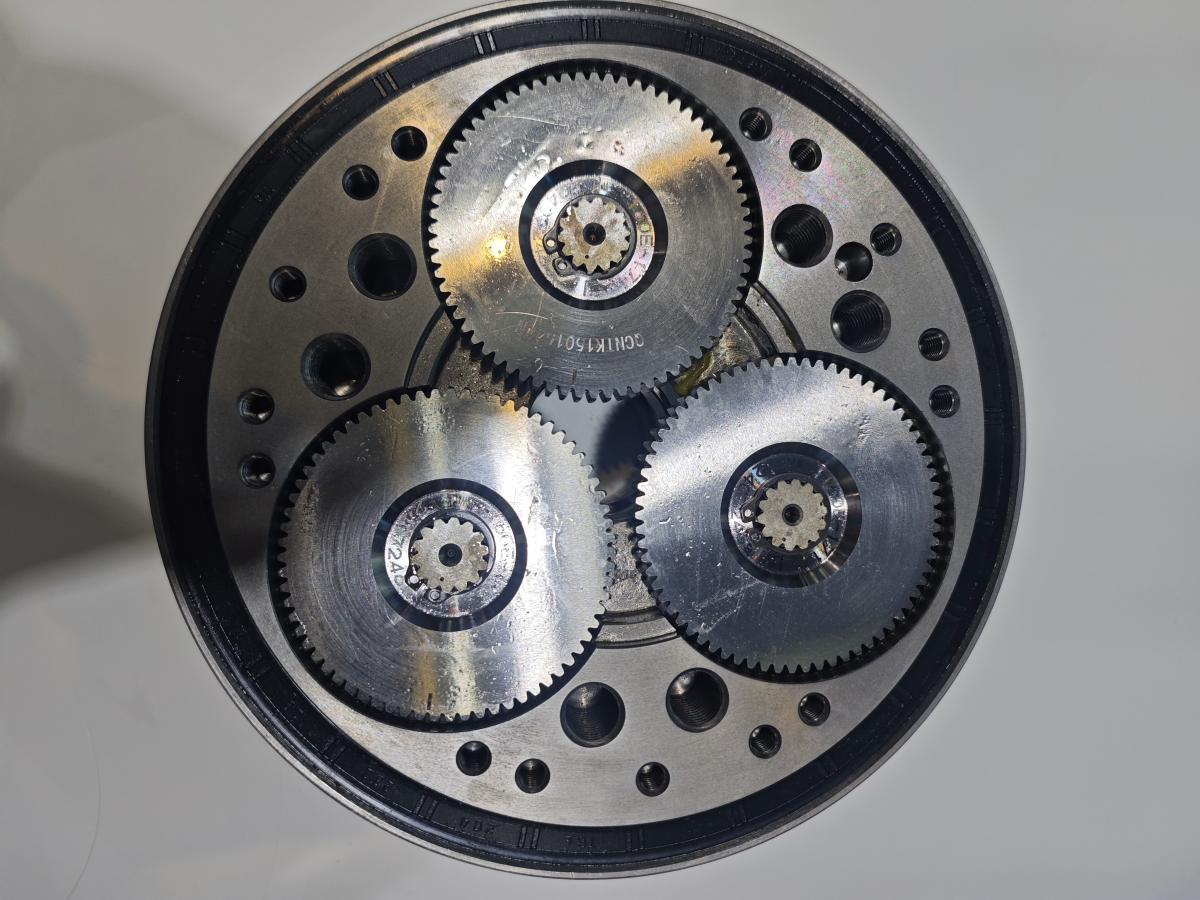

Caja de engranajes RV: alta rigidez y capacidad de carga para articulaciones robóticas de servicio pesado

Una caja de engranajes RV, también conocida como reductor RV, generalmente combina un mecanismo planetario con un mecanismo de reducción cicloidal.

Las cajas de engranajes RV se caracterizan por alta rigidez, alta capacidad de carga, buena resistencia a cargas de choque y un rendimiento de transmisión estable. Se utilizan comúnmente en articulaciones de robots industriales, especialmente en ejes de servicio pesado como las bases, hombros y brazos de robots.

¿Cómo afecta la relación de engranajes al par de salida de una caja RV?

Al igual que con otras cajas de engranajes mecánicas, aumentar la relación de reducción generalmente incrementa el par de salida teórico mientras reduce la velocidad de salida.

Sin embargo, el rendimiento real de una caja de engranajes RV está determinado por más factores que su relación de reducción.

Las condiciones de contacto internas, las cargas de los rodamientos, la lubricación, la precisión de fabricación, las condiciones térmicas y la rigidez mecánica afectan al rendimiento final de la transmisión.

Por lo tanto, para aplicaciones robóticas de servicio pesado, la relación seleccionada debe evaluarse junto con la carga externa real y el ciclo de funcionamiento.

La rigidez torsional y el juego angular también son importantes

En un robot industrial, la caja de engranajes hace más que multiplicar el par.

También determina cómo responde la articulación a los cambios de carga externa y aceleración. Por tanto, la rigidez torsional y el juego angular influyen directamente en el posicionamiento y el rendimiento de trayectoria.

Una alta relación de reducción por sí sola no garantiza una alta precisión de posicionamiento.

Para las articulaciones de robots, los ingenieros deben evaluar el sistema completo, incluido el par de la caja de engranajes, la rigidez torsional, el juego angular, la retroalimentación del codificador, el rendimiento del motor y la carga externa.

Caja planetaria vs. armónica vs. RV: ¿en qué se diferencia la relación de engranajes?

Las cajas de engranajes planetarias, armónicas y RV pueden aumentar el par de salida y reducir la velocidad, pero sus estructuras mecánicas y características de rendimiento son diferentes.

Tipo de caja de engranajes Características típicas Factores clave de selección

Caja de engranajes planetaria Alta eficiencia, estructura compacta, alta densidad de potencia Relación, par, eficiencia, juego angular, velocidad

Caja de engranajes armónica Alta relación de reducción, estructura compacta, bajo juego angular Relación, par, resistencia del flexspline, eficiencia, vida a fatiga

Caja de engranajes RV Alta rigidez, alta capacidad de carga, resistencia a choques Relación, par, rigidez, juego angular, rendimiento térmico

Por ello, no recomendaría comparar estas cajas de engranajes únicamente por la relación de reducción.

La comparación correcta debe comenzar con los requisitos de la aplicación y luego evaluar el par, la velocidad, la precisión, la rigidez, la eficiencia y la vida útil.

¿Qué sucede cuando la relación de la caja de engranajes es demasiado alta?

Una relación de reducción más alta puede ser beneficiosa, pero seleccionar una relación innecesariamente alta también puede generar desventajas.

La velocidad de salida disminuye

El efecto más directo es la reducción de la velocidad de salida.

Si la aplicación requiere posicionamiento rápido o alta velocidad de rotación, una relación de reducción excesivamente alta puede limitar la velocidad de salida requerida.

La carga térmica puede aumentar

Las relaciones más altas pueden requerir etapas de transmisión adicionales o provocar mayores pérdidas mecánicas internas.

El calor resultante debe disiparse eficazmente, especialmente en aplicaciones que implican funcionamiento continuo o alta velocidad de entrada.

Una temperatura excesiva puede afectar la vida útil del lubricante, la vida útil de los rodamientos, el rendimiento de los engranajes y la fiabilidad a largo plazo.

La respuesta dinámica cambia

La relación de reducción cambia la relación entre la velocidad del motor, la velocidad de salida y la inercia de carga reflejada al motor.

Una relación adecuada puede ayudar a lograr un acoplamiento apropiado entre la inercia del motor y la carga. Sin embargo, la respuesta dinámica completa también depende de la inercia del motor, la inercia de carga, la rigidez torsional, el ancho de banda de control, la aceleración y la desaceleración.

El tamaño y la complejidad mecánica pueden aumentar

Las relaciones de reducción muy altas pueden requerir etapas de transmisión adicionales o estructuras internas más complejas.

Dependiendo del diseño de la caja de engranajes, esto puede afectar a:

• Dimensiones generales

• Peso

• Eficiencia

• Disipación de calor

• Complejidad mecánica

• Coste

¿Cómo seleccionar la relación de caja de engranajes adecuada?

Cuando selecciono una caja de engranajes para una aplicación de control de movimiento, no empezaría preguntando qué caja de engranajes tiene la mayor relación de reducción.

La primera pregunta debería ser: ¿Qué par y velocidad de salida requiere realmente la aplicación?

Determinar el par de salida requerido

Calcule el par continuo y máximo requerido en la salida.

Dependiendo de la aplicación, esto puede incluir:

• Par de carga

• Par de aceleración

• Par de desaceleración

• Par gravitacional

• Par de fricción

• Cargas externas

• Cargas de impacto o choque

Determinar la velocidad de salida requerida

Defina la velocidad de funcionamiento requerida y la velocidad máxima de salida.

Luego se puede evaluar la velocidad adecuada del motor según la relación de reducción seleccionada.

Comprobar el par nominal y máximo

La caja de engranajes seleccionada debe proporcionar un par nominal suficiente para el funcionamiento continuo y un par máximo admisible suficiente para las cargas transitorias.

El perfil de carga real debe compararse con las condiciones nominales de funcionamiento del fabricante.

Evaluar la eficiencia y el rendimiento térmico

Para aplicaciones de funcionamiento continuo, la eficiencia y el rendimiento térmico son especialmente importantes.

La caja de engranajes debe evaluarse bajo la combinación real de par, velocidad, ciclo de trabajo y condiciones ambientales, en lugar de basarse únicamente en un valor de eficiencia nominal.

Comprobar el juego angular y la rigidez torsional

Para máquinas CNC, articulaciones de robots y sistemas rotativos de precisión, el juego angular y la rigidez torsional pueden influir directamente en el rendimiento de posicionamiento y la respuesta a la carga.

Considerar la inercia del motor y de la carga

La relación de reducción también debe adaptarse al par nominal, la velocidad, la inercia y las características de control del motor.

Una relación adecuada debe proporcionar un equilibrio razonable entre la velocidad de funcionamiento del motor, el par de salida, la respuesta dinámica y el acoplamiento de la inercia de carga.

La relación de la caja de engranajes es solo una parte de su selección

Después de trabajar con diferentes sistemas de control de movimiento, he comprobado que es mejor tratar la relación de reducción como un parámetro dentro del proceso completo de selección de una caja de engranajes.

Para una caja de engranajes planetaria, deben considerarse conjuntamente la eficiencia, las etapas de transmisión, la capacidad de par, el juego angular, la velocidad y el rendimiento dinámico.

Para una caja de engranajes armónica, la alta relación de reducción y la estructura compacta son ventajas importantes, mientras que la resistencia del flexspline, la vida a fatiga, la eficiencia, el juego angular y las condiciones térmicas requieren una evaluación cuidadosa.

Para una caja de engranajes RV, la alta rigidez y la capacidad de carga la hacen adecuada para aplicaciones robóticas exigentes, pero también deben evaluarse la capacidad de par, la rigidez torsional, el juego angular, la lubricación y el rendimiento térmico.

El objetivo no es seleccionar la mayor relación de reducción posible. El objetivo es seleccionar una relación de caja de engranajes que se ajuste al par de salida, la velocidad, la carga, la precisión, el ciclo de trabajo y las restricciones mecánicas requeridos.

Conclusión

Entonces, ¿una relación de caja de engranajes más alta significa más par?

En términos de multiplicación teórica del par, generalmente sí. Pero una relación de reducción más alta no significa automáticamente que la caja de engranajes tenga una mayor capacidad de par ni que ofrezca un mejor rendimiento general del sistema.

La capacidad de salida real depende del par de entrada, la relación de reducción, la eficiencia de transmisión, la resistencia mecánica, las condiciones térmicas, el par nominal y las condiciones de funcionamiento de la aplicación.

Para lascajas de engranajes planetarias, son importantes la eficiencia, las etapas de transmisión, la capacidad de par, el juego angular y el rendimiento dinámico.

Para lascajas de engranajes armónicas, las altas relaciones de reducción y las dimensiones compactas son características clave, mientras que la resistencia del flexspline, la vida a fatiga, la eficiencia y el juego angular requieren una evaluación cuidadosa.

Para lascajas de engranajes RV, la alta rigidez y la capacidad de carga son importantes para las articulaciones robóticas de servicio pesado, mientras que el par, el juego angular, la rigidez torsional, la lubricación y el rendimiento térmico deben evaluarse conjuntamente.

Por tanto, una relación de reducción no es simplemente un número utilizado para determinar cuán “potente” es una caja de engranajes. Es una parte de la relación global entre la velocidad del motor, la velocidad de salida, el par de entrada, el par de salida, la eficiencia y la capacidad de carga mecánica.
