¿Cómo elegir un motor de par? Una guía en profundidad

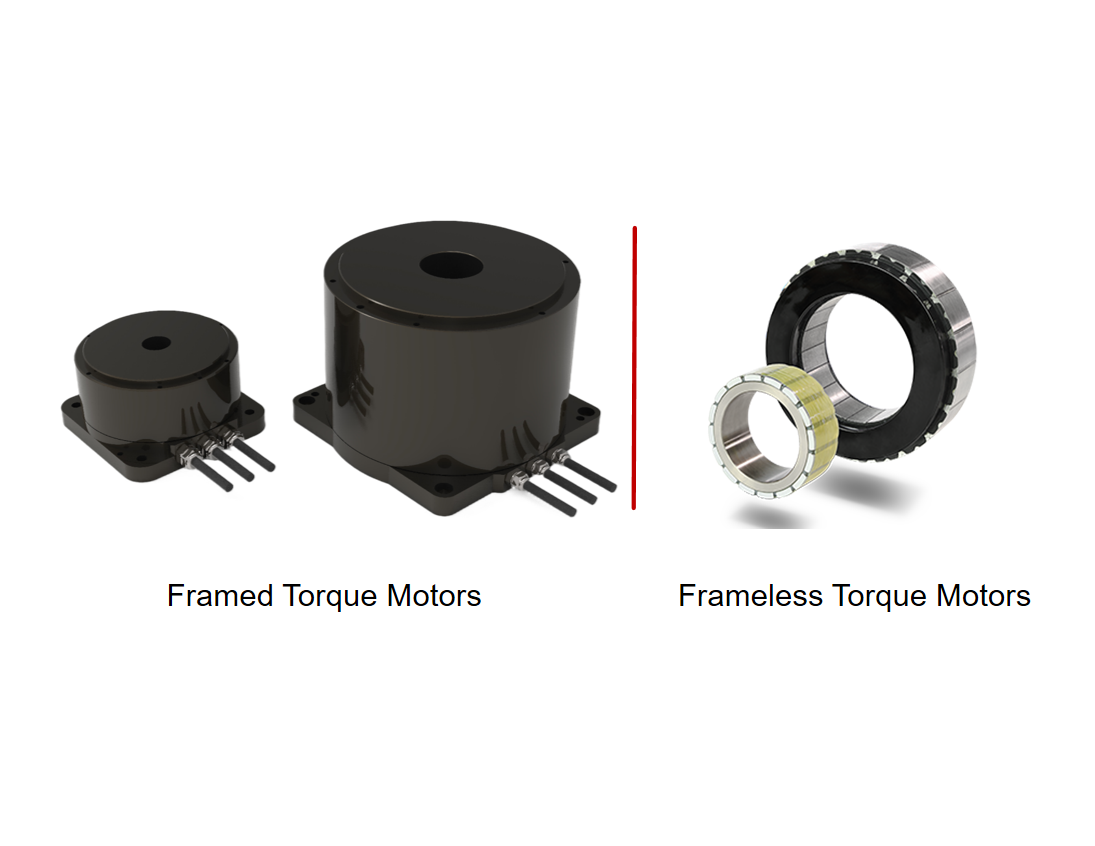

Los motores de par pueden dividirse enmotores de par sin marcoymotores de par con marco(motores DD). Este artículo explicará las diferencias fundamentales entre los motores de par sin marco y con marco, y cómo seleccionar el motor adecuado para su aplicación específica.

¿Qué es un motor de par?

Un motor de par es un motor diseñado principalmente para controlar el par de salida. Su proceso de control se centra más en la salida precisa de par que en el control de velocidad o posición. Debido a su alta salida de par y sus capacidades de control precisas, los motores de par se utilizan comúnmente en aplicaciones que requieren alto rendimiento dinámico, posicionamiento preciso y salida de par estable, como máquinas herramienta, líneas de producción automatizadas y articulaciones robóticas. Los motores de par pueden clasificarse en tipos sin marco y con marco.

Diseño central y desarrollo de los motores de par

En esencia, los motores de par son motores síncronos de accionamiento directo de imanes permanentes multipolares. Su diseño central se basa en tres objetivos: par constante a baja velocidad, alta densidad de par y rizado de par mínimo, logrados mediante avances en electromagnetismo, estructura y materiales.

Diseño electromagnético: alto número de polos + ranuras fraccionarias para un funcionamiento suave a baja velocidad

En los últimos cinco años, los motores de par de uso general han aumentado sus pares de polos de 12 a 32 o incluso 64. Un mayor número de polos permite que el motor entregue el par nominal a cero o a velocidades muy bajas (tan bajas como 0.1°/s), eliminando el arrastre o el temblor a baja velocidad comunes en los motores tradicionales. Combinado con devanados concentrados de ranura fraccionaria optimizados (por ejemplo, 48 polos / 324 ranuras, q=2.25), el rizado de par puede reducirse a menos del 1% del par nominal, logrando un funcionamiento ultrasuave y sin atascos.

Forma estructural: opciones sin marco / con marco para todos los escenarios

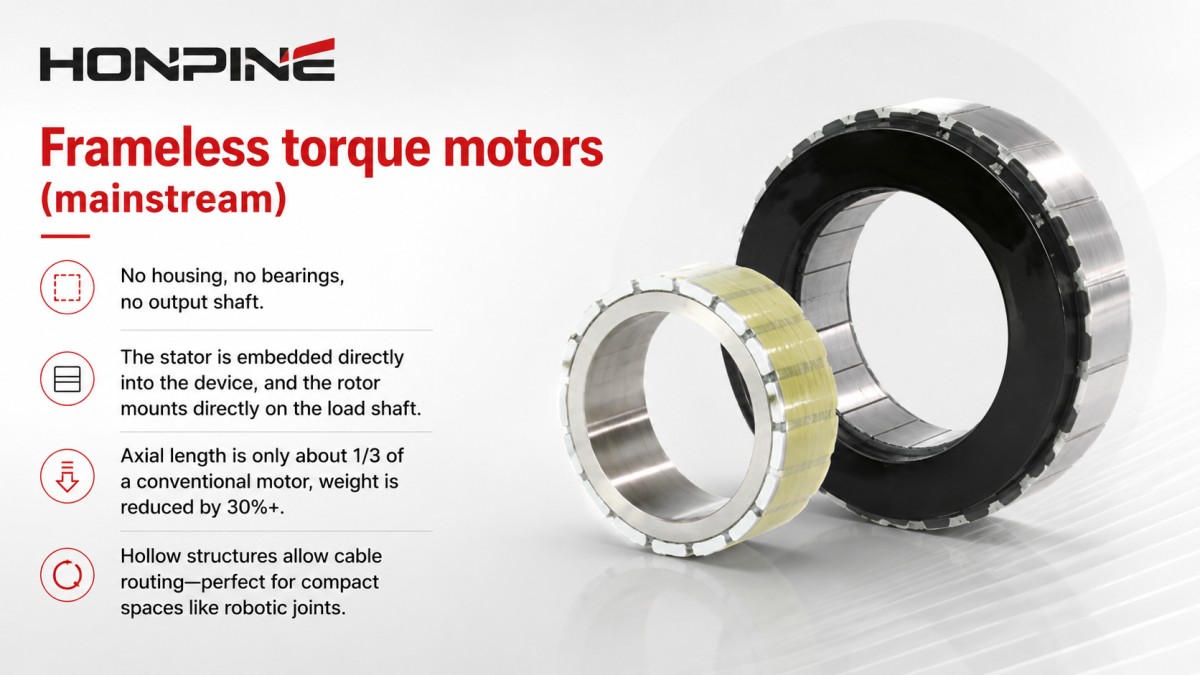

Motores de par sin marco (uso general): Sin carcasa, sin rodamientos, sin eje de salida. El estator se integra directamente en el dispositivo y el rotor se monta directamente sobre el eje de la carga. La longitud axial es de solo alrededor de 1/3 de la de un motor convencional, el peso se reduce en más de 30%, y las estructuras huecas permiten el tendido de cables, perfecto para espacios compactos como las articulaciones robóticas.

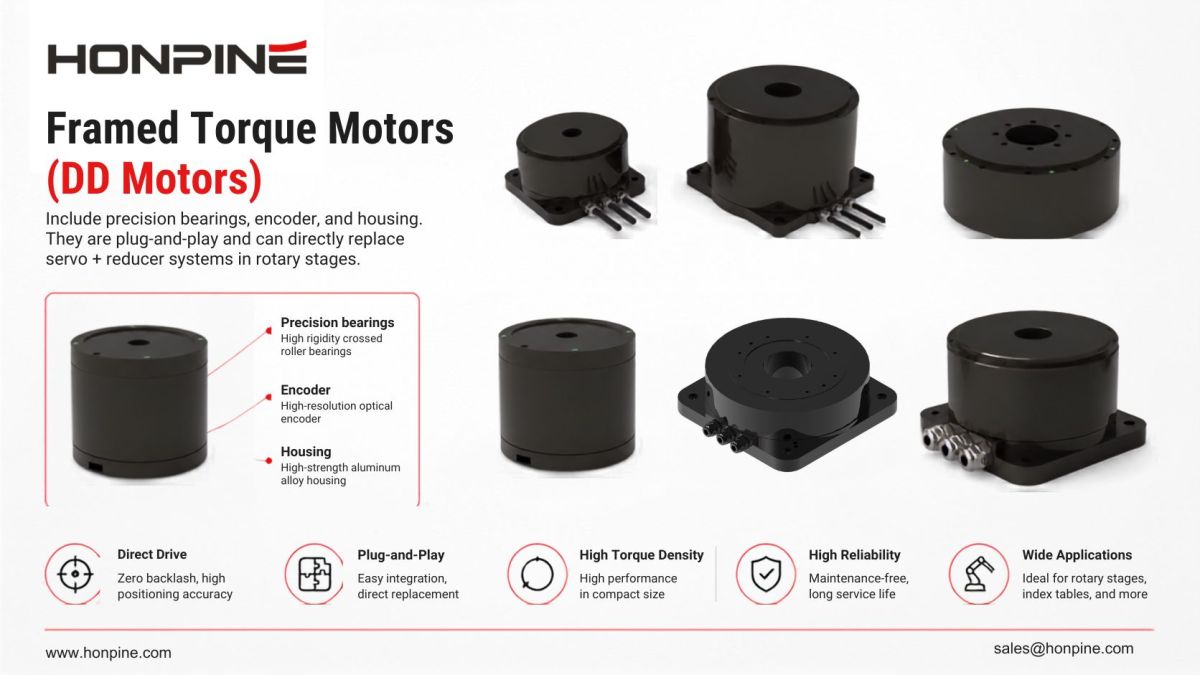

Motores de par con marco (motores DD): Incluyen rodamientos de precisión, encoder y carcasa. Son plug-and-play y pueden reemplazar directamente sistemas servo + reductor en mesas giratorias.

Revolución de materiales: imanes de tierras raras + cobre de alta conductividad

Los imanes NdFeB de alta calidad (por ejemplo, N52H, flujo residual ≥1.45T) combinados con aleaciones de cobre de alta conductividad garantizan una salida de par fiable en amplios rangos de temperatura (-40°C a 125°C) y un rendimiento estable a largo plazo.

¿Cómo seleccionar un motor de par?

En la práctica, llevar un motor de par desde la hoja de datos hasta su puesta en marcha a menudo se encuentra con el dilema de “especificaciones atractivas, ajuste fallido”. Aquí están las pautas clave y los errores a evitar basados en la experiencia real:

Reglas de oro para la selección

Primero el par, luego la velocidad: el par continuo debe ser ≥1.2–1.5× el par de carga en estado estable; el par pico debe ser ≥2× el par de impacto de la carga, especialmente para articulaciones robóticas con arranques/paradas frecuentes.

Coincidencia de inercia: para las articulaciones robóticas, la relación de inercia carga-motor debe ser ≤5:1 para evitar vibración u oscilación.

Precisión del encoder: aplicaciones estándar: encoder absoluto de 23 bits (resolución ≈0.0001°); la ultra precisión (semiconductor/médica) puede requerir encoders de 29 bits.

Tres errores críticos que se deben evitar

Desalineación (fatal): para motores sin marco, la coaxialidad entre estator y rotor debe ser ≤0.02mm. Desviaciones mayores provocan picos de rizado de par y sobrecalentamiento de los rodamientos. Utilice un comparador de reloj durante la instalación para garantizar una alineación estricta.

Ignorar la refrigeración: los motores de par generan altas corrientes a baja velocidad, produciendo mucho calor. Para una densidad de potencia máxima o un funcionamiento continuo en bloqueo, diseñe refrigeración líquida forzada o una refrigeración por aire eficiente. En un proyecto de robot limpiador fotovoltaico, la carcasa de la articulación actuó como evaporador de un tubo de calor con circulación de refrigerante dieléctrico, aumentando la densidad de par continuo en 4×.

Rigidez de carga insuficiente: el accionamiento directo no tiene amortiguación de reductor; una rigidez baja puede causar resonancia. Utilice estructuras huecas integradas para las articulaciones robóticas y bases reforzadas de hierro fundido para las mesas giratorias.

Consejos clave de ajuste y consideraciones de EMI

Ajuste: habilite la compensación del par de cogging, la supresión de armónicos y el feedforward de fricción. El ancho de banda del lazo de corriente debe superar 2kHz (idealmente ≥5kHz) para suprimir el rizado de par. En un proyecto de robot quirúrgico, ajustar los parámetros PI a Kp=0.35, Ki=1200 logró una respuesta de corriente de 0.5ms.

EMI: utilice un analizador de espectro para detectar la EMI.

Si el ruido se concentra en frecuencias específicas (por ejemplo, 1.2MHz), las soluciones incluyen blindaje de tres capas (lámina de cobre + nanocristalino + tejido conductor) en los devanados del estator y anillos magnéticos en las líneas de alimentación. Curiosamente, aumentar la frecuencia PWM de 15kHz a 18kHz puede reducir la EMI máxima en 8dB mientras aumenta la pérdida de conmutación en 5%, evitando la resonancia mecánica.
