Análisis en profundidad de las tecnologías clave del reductor RV: modificación del perfil cicloidal, fabricación de precisión y retención de precisión a largo plazo

Como uno de los componentes centrales de transmisión en robots industriales, robots humanoides y equipos de automatización de alta gama, el reductor RV desempeña un papel decisivo en la precisión de movimiento, la capacidad de carga y la vida útil. Como fabricante profesional especializado en reductores armónicos de precisión, actuadores de juntas robóticas, cajas de engranajes planetarios y reductores RV, HONPINE (Suzhou Honpine Precision Industry Co., Ltd.) se centra continuamente en la evolución de las tecnologías de transmisión de precisión y está comprometida a ofrecer soluciones de movimiento fiables y de alto rendimiento para las industrias de automatización globales.

Este artículo explora tres dimensiones críticas de la tecnología de reductores RV—modificación del perfil del engranaje cicloidal, procesos de fabricación de precisión y retención de precisión a largo plazo—para proporcionar a ingenieros, OEM y profesionales de la automatización valiosos conocimientos técnicos sobre uno de los desafíos de ingeniería más exigentes del sector.

1. Modificación del perfil del engranaje cicloidal: el núcleo de la tecnología del reductor RV

El principio de transmisión de un reductor RV se basa en el engrane entre engranajes cicloidales y ruedas de pasadores. Aunque un perfil estándar de diente cicloidal proporciona teóricamente un engrane conjugado, la operación práctica requiere una modificación del perfil cuidadosamente diseñada.

Sin modificación del perfil, pueden producirse interferencia de dientes y agarrotamiento. Una modificación adecuada crea la holgura necesaria para acomodar la formación de la película lubricante, la expansión térmica y la deformación elástica durante el funcionamiento.

La estrategia de modificación del perfil influye directamente en cinco indicadores críticos de rendimiento:

• Holgura

• Precisión de transmisión

• Capacidad de carga

• Nivel de ruido

• Vida útil

Tres estrategias fundamentales de modificación del perfil

Equidistancia negativa + desplazamiento negativo

• Distribución uniforme de la holgura

• Excelentes condiciones de lubricación

• Adecuado para aplicaciones de alta velocidad y baja carga

Equidistancia negativa + desplazamiento positivo

• Distribución de carga más uniforme

• Más adecuado para aplicaciones de carga pesada

Equidistancia positiva + desplazamiento negativo

• Control superior de la holgura

• Ideal para aplicaciones de posicionamiento de alta precisión

Aunque muchos fabricantes entienden estos tres métodos, el verdadero desafío radica en seleccionar la combinación óptima y el conjunto de parámetros para distintas condiciones de funcionamiento. Esto requiere extensas bases de datos experimentales, experiencia de ingeniería acumulada y optimización continua, lo que constituye una de las barreras técnicas más significativas del sector.

La investigación académica también indica que las modificaciones de equidistancia y desplazamiento introducen esencialmente un perfil de diente bombado. Un abombamiento adecuado dentro de un rango optimizado mejora significativamente tanto el rendimiento de engrane como la durabilidad.

Estudios recientes de optimización multiobjetivo demuestran además que los reductores RV diseñados para robótica industrial deben cumplir simultáneamente múltiples objetivos, incluidos alta precisión de transmisión, alta densidad de par y excelente capacidad de carga.

Compensación dinámica bajo cargas variables

Los robots industriales y humanoides modernos operan en condiciones altamente dinámicas, lo que hace insuficiente la modificación estática del perfil.

Los desafíos dinámicos típicos incluyen:

• Picos de par de arranque que alcanzan de 3 a 5 veces el par nominal

• Deformación elástica rápida bajo cargas de impacto

• Transiciones bruscas de contacto durante el frenado y el movimiento inverso

• Frecuentes aceleraciones y desaceleraciones que provocan desgaste acelerado

Sin compensación dinámica, la precisión de transmisión se deteriora rápidamente.

Actualmente, muchos desarrollos nacionales de reductores RV aún dependen en gran medida de la ingeniería inversa y de la optimización iterativa por prueba y error.

Una verdadera metodología de diseño directo requiere una cadena integrada de herramientas de ingeniería que combine:

• Dinámica multicuerpo (MBD)

• Análisis de elementos finitos (FEA)

• Simulación de acoplamiento termomecánico

• Análisis de mecánica de contacto

2. Fabricación de precisión de engranajes cicloidales: donde los micrones marcan la diferencia

Rectificado de perfil frente a rectificado por generación

El rectificado de engranajes cicloidales se realiza principalmente mediante dos métodos:

• Rectificado de perfil

• Rectificado por generación

Una de las principales limitaciones para la fabricación de RV de alta precisión es la capacidad de la máquina.

Las rectificadoras cicloidales CNC de cinco ejes siguen siendo una barrera importante en equipos, y muchos sistemas de gama alta aún dependen de tecnologías importadas. Estas máquinas requieren una inversión considerable y ciclos de adquisición prolongados.

Los principales fabricantes han abordado estos desafíos mediante programas nacionales de investigación e iniciativas de fabricación inteligente, lo que ha permitido el desarrollo de tecnologías de rectificado de precisión para reductores RV que cubren cargas útiles desde 3 kg hasta más de 1,000 kg.

Control de la deformación por tratamiento térmico

La secuencia de fabricación de un engranaje cicloidal suele incluir:

• Cementación

• Temple

• Revenido

• Rectificado de precisión

Durante el temple, la transformación martensítica provoca una expansión de volumen significativa.

Un enfriamiento desigual puede producir una deformación de la cara de extremo de 10–20 μm, lo que crea un desafío de fabricación difícil.

Un rectificado excesivo para eliminar la deformación puede reducir la profundidad efectiva de la capa cementada, afectando negativamente la resistencia a la fatiga y la vida útil.

Por lo tanto, es esencial lograr un equilibrio óptimo entre la precisión dimensional y la integridad de la capa endurecida.

Ajuste a nivel de micrones de pares de engranajes cicloidales

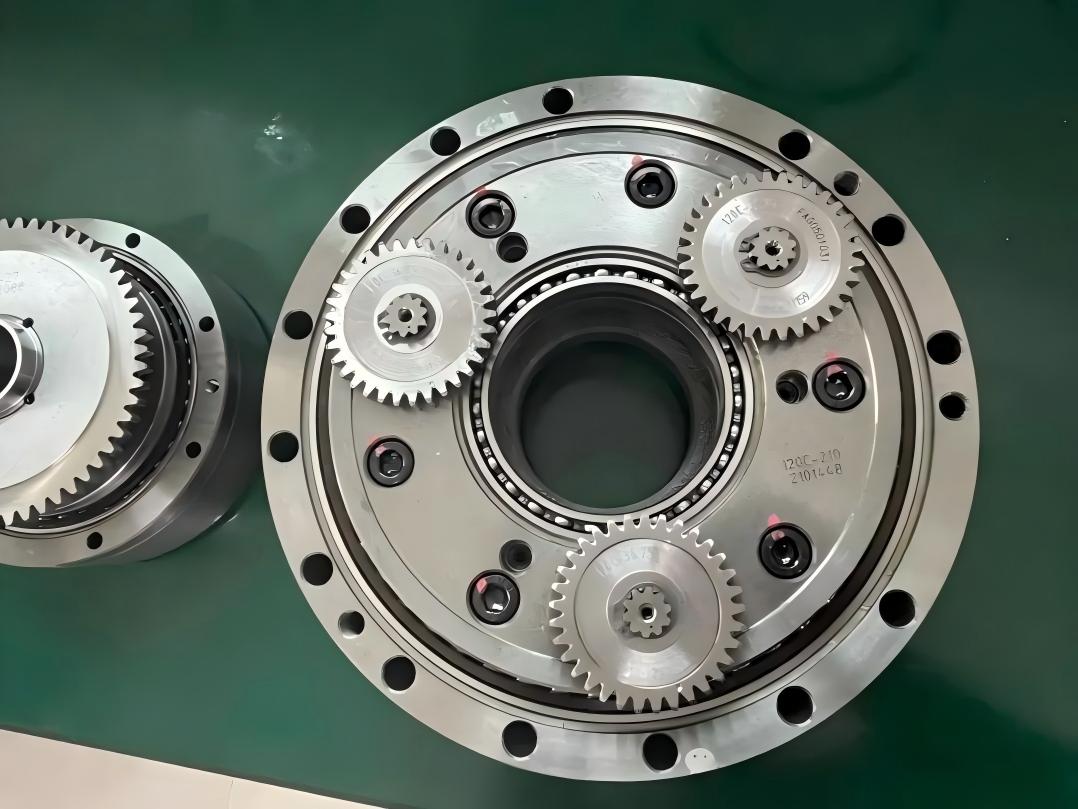

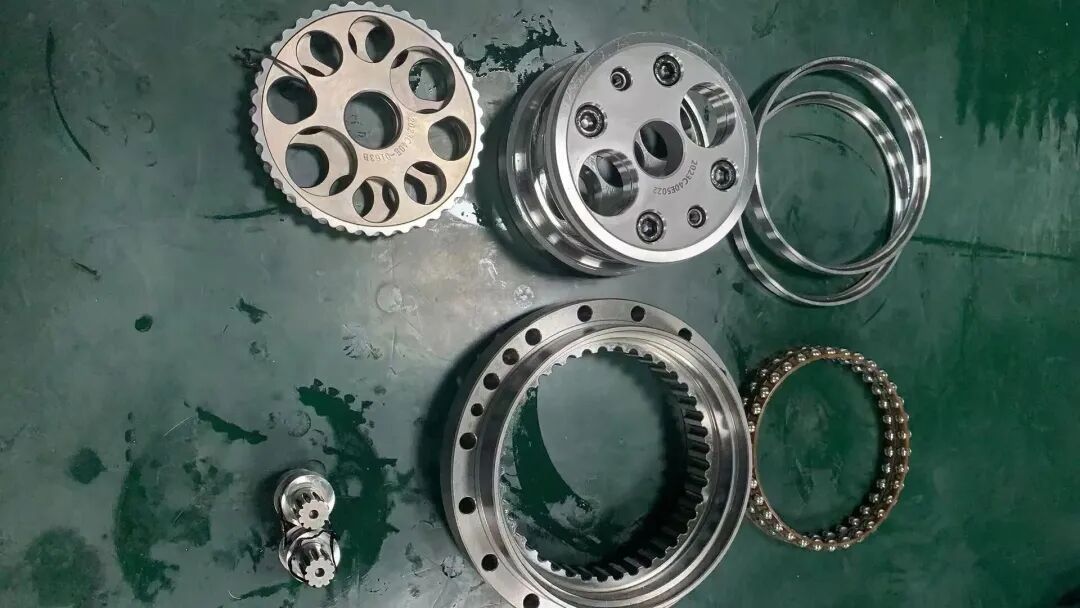

Un reductor RV suele emplear dos discos cicloidales (discos A y B) posicionados a 180° de distancia.

La precisión de ajuste entre estos componentes emparejados determina directamente:

• Holgura

• Ondulación de par

• Suavidad del movimiento

• Precisión de transmisión

Los requisitos típicos de ajuste incluyen:

• Diferencia dimensional radial inferior a 1 μm

• Desviación angular de alrededor de 5 segundos de arco

Para reductores RV compactos, el ajuste totalmente automatizado de discos A/B sigue siendo un desafío para la industria porque los sistemas de automatización actuales tienen dificultades para lograr simultáneamente una precisión de medición a nivel de micrones y un ajuste ultrapreciso.

Este cuello de botella también limita la eficiencia de la producción a gran escala.

3. Vida útil y retención de la precisión a largo plazo: el verdadero desafío competitivo

Precisión inicial frente a precisión a largo plazo

Muchos reductores RV nacionales son capaces de lograr una holgura de aproximadamente 1 minuto de arco al salir de fábrica.

Sin embargo, mantener esa precisión durante años de funcionamiento continuo sigue siendo considerablemente más difícil.

Los fabricantes de robots industriales evalúan cada vez más los reductores no solo por la precisión inicial, sino por lo bien que se preserva esa precisión a lo largo del ciclo de vida del producto.

La brecha está menos relacionada con el diseño mecánico y más con un sistema de ingeniería completo que incluye:

• Resistencia a la fatiga del material

• Consistencia del tratamiento térmico

• Ingeniería de superficies

• Tecnología de lubricación

Resistencia a la fatiga por contacto

La resistencia a la fatiga por contacto de los dientes de engranajes cicloidales determina en gran medida la vida útil del reductor.

Muchos productos nacionales utilizan acero aleado cementado 20CrNiMoA, alcanzando aproximadamente el 80% de la resistencia a la fatiga por contacto de los principales productos internacionales.

Los fabricantes líderes del sector suelen emplear:

• Aceros patentados para cementación

• Temple por gas a alta presión en vacío

• Tecnologías avanzadas de fortalecimiento superficial

Bajo condiciones de carga idénticas, una menor resistencia a la fatiga conduce a una iniciación de grietas más temprana y a una vida operativa más corta.

Tecnologías emergentes de ingeniería de superficies

Varias tecnologías avanzadas están mostrando resultados prometedores para el futuro desarrollo de reductores RV.

Recubrimientos nanocompuestos

Los recubrimientos multicapa como TiAlN/AlCrN proporcionan:

• Mayor dureza

• Mejor resistencia al desgaste

• Mayor estabilidad térmica

• Menores coeficientes de fricción

• Temperatura de funcionamiento reducida

Texturizado láser de superficies

Las matrices de microcavidades generadas por láser en las superficies de los engranajes sirven como depósitos de lubricante, ayudando a mantener la estabilidad de la película de aceite y reduciendo el fallo de lubricación.

Aunque estas tecnologías han demostrado beneficios significativos en entornos de laboratorio y producción piloto, aún no se han adoptado ampliamente en los reductores RV nacionales de producción en masa.

No obstante, representan una importante dirección futura para mejorar la durabilidad y la precisión a largo plazo.

4. Desafíos técnicos pendientes y capacidad de ingeniería de diseño directo

La investigación nacional actual sobre reductores RV se centra principalmente en seis grandes áreas técnicas.

Sin embargo, una de las mayores brechas de investigación restantes en la industria implica el acoplamiento multifísico entre:

• Cinemática real del engranaje de pasadores

• Temperatura flash

• Lubricación elastohidrodinámica (EHL)

En la práctica, los engranajes de pasadores experimentan una combinación compleja de:

• Movimiento de deslizamiento

• Auto-rotación

• Movimiento orbital

en lugar de un rodamiento puro ideal.

Durante el engrane, las temperaturas flash localizadas pueden alcanzar de 100 a 200°C, afectando directamente el espesor de la película lubricante y el comportamiento de fricción.

Para predecir con precisión el rendimiento, las futuras metodologías de diseño deben modelar simultáneamente:

• Espesor de la película lubricante

• Rugosidad superficial

• Modificación del perfil del diente

• Presión de contacto

• Efectos térmicos

El diseño directo como la próxima ventaja competitiva

Los principales fabricantes de reductores RV están pasando gradualmente de la ingeniería inversa al diseño directo integral.

Un marco de desarrollo sistemático integra:

• Investigación de mecanismos fundamentales

• Diseño digital

• Fabricación de precisión

• Validación del rendimiento

La colaboración entre fabricantes, universidades e institutos de investigación se ha vuelto cada vez más importante para avanzar en la tecnología RV, establecer estándares técnicos y acelerar la innovación.

La competitividad a largo plazo depende en última instancia de una inversión sostenida en I+D, capacidad de fabricación y experiencia de ingeniería, más que de avances tecnológicos aislados.

Conclusión: de productos funcionales a sistemas de transmisión de precisión de clase mundial

La ventaja competitiva de un reductor RV se construye sobre cuatro pilares tecnológicos interconectados:

• Bases de datos integrales de modificación del perfil del diente

• Equipos de fabricación de ultra precisión

• Tecnologías integradas de materiales, tratamiento térmico y lubricación

• Capacidades de ingeniería directa y simulación

Aunque los reductores RV nacionales han logrado avances significativos en la adopción del mercado, alcanzar un rendimiento de clase mundial requiere mejoras sistemáticas en todo el ecosistema de ingeniería en lugar de avances incrementales en tecnologías individuales.

En HONPINE (Suzhou Honpine Precision Industry Co., Ltd.), supervisamos continuamente los últimos avances en reductores RV, reductores armónicos, cajas de engranajes planetarios y actuadores de juntas robóticas. A través de la innovación continua en tecnología de transmisión de precisión, nos comprometemos a proporcionar a clientes de todo el mundo soluciones de movimiento altamente fiables y de alto rendimiento para robótica industrial, robots humanoides, sistemas de automatización y fabricación inteligente.

A medida que las metodologías de ingeniería directa maduran, los equipos de fabricación de precisión se localizan cada vez más y las tecnologías de materiales continúan evolucionando, la próxima generación de reductores RV irá más allá de simplemente “funcionar” para ofrecer precisión, durabilidad y fiabilidad a largo plazo consistentemente superiores.
