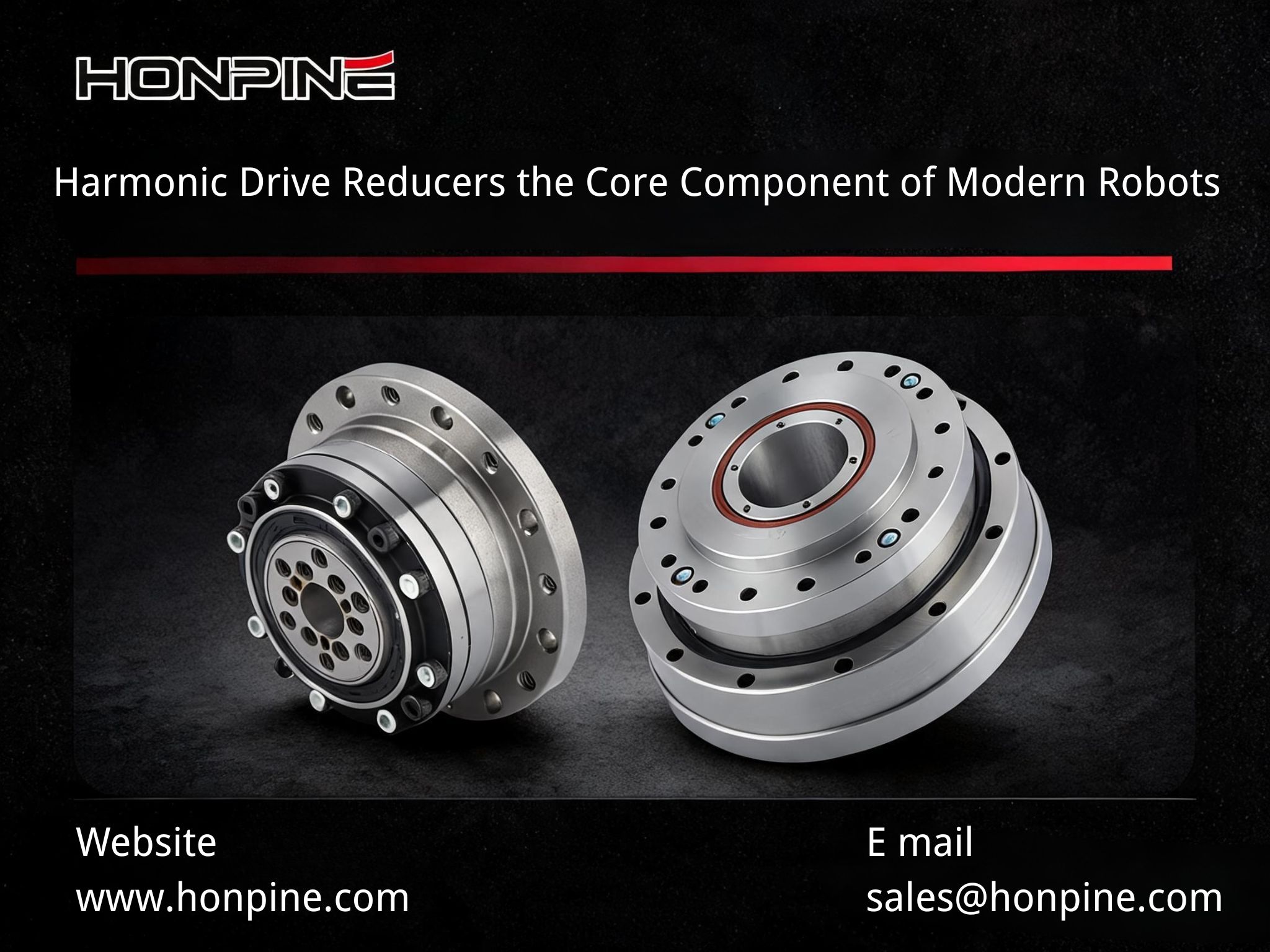

¿Por qué los reductores de accionamiento armónico son el componente central de los robots modernos?

Como el componente de transmisión principal dentro de las articulaciones robóticas, el diseño, la calidad de fabricación y la selección de un reductor de accionamiento armónico determinan directamente la precisión de movimiento, la fiabilidad y la vida útil de un robot. Ya sea en robots industriales, robots colaborativos o robots humanoides de nueva generación, los accionamientos armónicos se han convertido en una de las tecnologías habilitadoras más críticas para el control de movimiento de alto rendimiento.

Este artículo explica por qué los reductores de accionamiento armónico son indispensables en la robótica, cómo funcionan, los parámetros de diseño clave que los ingenieros deben comprender y cómo seleccionar el reductor adecuado para diferentes aplicaciones robóticas.

¿Por qué el reductor de accionamiento armónico es el centro de transmisión de potencia de precisión de un robot?

La función principal de un reductor de accionamiento armónico es convertir la rotación de alta velocidad y bajo par de un servomotor en una salida de baja velocidad y alto par, manteniendo prácticamente cero holgura en un espacio de instalación extremadamente compacto.

Su rendimiento influye directamente en varias características clave del robot, entre ellas:

• Precisión de posicionamiento repetitivo

• Densidad de par de la articulación

• Respuesta dinámica

• Suavidad del movimiento

• Capacidad de carga útil

Para sistemas robóticos avanzados como robots humanoides y robots colaborativos, el rendimiento del accionamiento armónico a menudo representa el límite tecnológico entre plataformas robóticas premium y convencionales.

Comprender la estructura de un reductor de accionamiento armónico

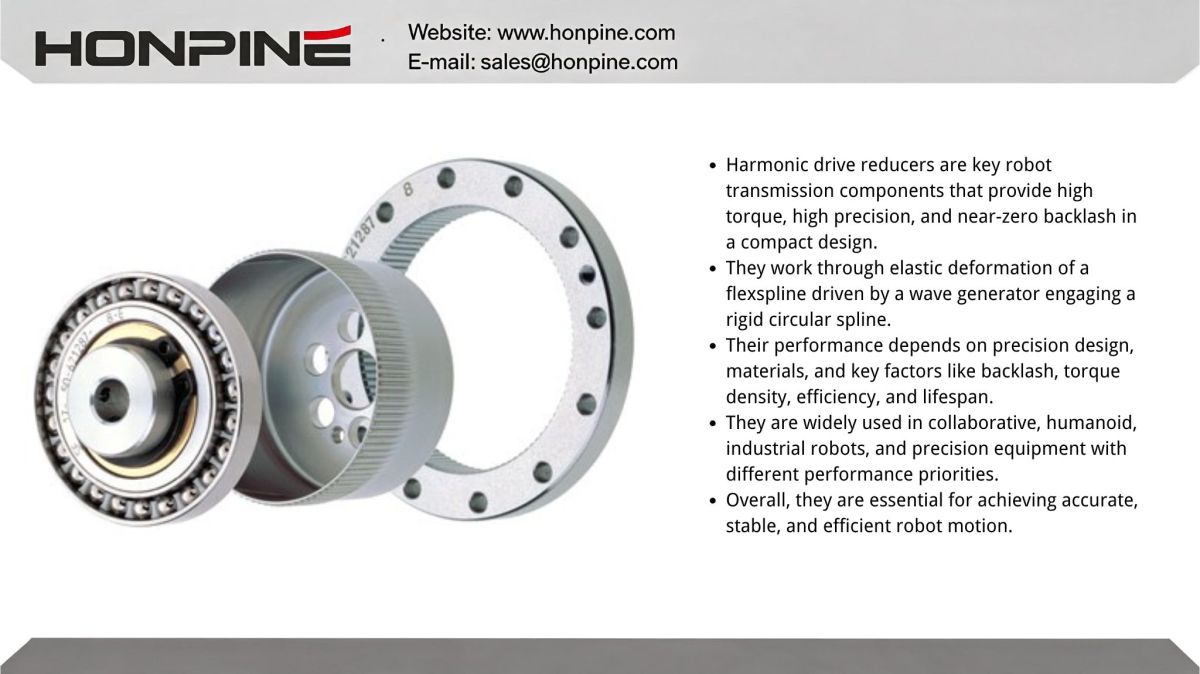

Un reductor de accionamiento armónico consta de tres componentes esenciales:

• Generador de onda

• Flexspline

• Estriado circular

La precisión de diseño y la exactitud de fabricación de estos componentes determinan en gran medida el rendimiento de la transmisión.

Generador de onda (componente de entrada)

El generador de onda consta de una leva elíptica y un rodamiento flexible.

Las consideraciones de ingeniería más críticas incluyen:

• Precisión del perfil de la leva

• Vida a fatiga del rodamiento flexible

El perfil de la leva suele diseñarse con transiciones evolventes o de arco suave, con tolerancias de elipticidad controladas dentro de aproximadamente ±0.002 mm. Desviaciones mayores pueden causar una carga desigual sobre el flexspline, acelerando el desgaste localizado.

Los rodamientos flexibles suelen fabricarse con aceros para rodamientos de alta resistencia como GCr15SiMn, que ofrecen una excelente resistencia al desgaste y rendimiento frente a la fatiga.

Generalmente se prefiere la lubricación con grasa para las articulaciones robóticas selladas, y la clasificación de velocidad del rodamiento debe coincidir con la velocidad nominal del servomotor para evitar el sobrecalentamiento durante el funcionamiento a alta velocidad.

Flexspline (componente central de transmisión)

El flexspline es un engranaje elástico de pared delgada con un espesor de pared que normalmente oscila entre 0.3 mm y 1 mm.

Es el componente más crítico y también el más sensible a la fatiga del reductor.

Las consideraciones clave de diseño incluyen:

• Optimización del perfil de los dientes

• Espesor de pared uniforme

• Selección de materiales

• Resistencia a la fatiga

La mayoría de los fabricantes adoptan perfiles de dientes evolventes modificados para reducir el impacto del engrane, minimizar el ruido, aumentar el área de contacto de los dientes y mejorar la capacidad de par.

La tolerancia del espesor de pared generalmente se mantiene dentro de ±0.005 mm. Variaciones mayores pueden aumentar la holgura y reducir la precisión de posicionamiento.

Estriado circular (componente fijo o de salida)

El estriado circular es un engranaje interno rígido que contiene exactamente dos dientes más que el flexspline.

Su precisión de fabricación es igualmente importante.

Los requisitos típicos de ingeniería incluyen:

• Tolerancia de redondez ≤0.003 mm

• Error acumulado de paso ≤±15 segundos de arco

El estriado circular normalmente se monta mediante un ajuste de interferencia para eliminar el movimiento durante el funcionamiento.

La holgura del engrane se controla cuidadosamente entre 0.001 mm y 0.003 mm.

Una holgura excesiva aumenta el juego, mientras que una holgura insuficiente acelera el desgaste e incrementa el ruido de funcionamiento.

¿Cómo funciona un reductor de accionamiento armónico?

El principio de funcionamiento se basa en la deformación elástica controlada.

El proceso sigue cuatro pasos:

• El generador de onda gira.

• El generador de onda deforma elásticamente el flexspline hasta darle una forma elíptica.

• Los dientes engranan a lo largo del eje mayor mientras se desacoplan a lo largo del eje menor.

• Debido a que el estriado circular contiene dos dientes más que el flexspline, la rotación continua produce una gran reducción de velocidad y multiplicación del par.

La relación de reducción es aproximadamente:

Relación de reducción = Número de dientes del flexspline ÷ 2

El principal desafío de ingeniería es equilibrar dos requisitos en competencia:

• Deformación elástica suficiente para un engrane preciso de los dientes

• Larga vida a fatiga bajo millones de ciclos de deformación

Este desafío determina en gran medida la selección de materiales, el tratamiento térmico y la optimización del perfil de los dientes.

Por ejemplo, una articulación de codo de un robot humanoide accionada por un servomotor que funciona a 3000 rpm puede requerir una velocidad de salida de 30–60 rpm, lo que corresponde a una relación de reducción de aproximadamente 50:1 a 100:1.

En estas aplicaciones, los ingenieros generalmente priorizan accionamientos armónicos que ofrezcan:

• Alta densidad de par

• Holgura inferior a un minuto de arco

• Construcción ligera

Parámetros clave que todo ingeniero debe comprender

Seleccionar el accionamiento armónico óptimo requiere equilibrar múltiples parámetros de rendimiento en lugar de maximizar una sola especificación.

Holgura

La holgura es uno de los indicadores más importantes de la precisión de transmisión.

Representa el movimiento angular en la entrada mientras la salida permanece fija.

Las recomendaciones típicas incluyen:

• ≤1 minuto de arco para robots humanoides y ensamblaje de precisión

• 1–3 minutos de arco para brazos robóticos industriales

• 3 minutos de arco para automatización general

La holgura dinámica merece aún más atención porque la deformación del flexspline cambia durante el movimiento.

Los algoritmos de control servo como la compensación PID se utilizan comúnmente para minimizar su influencia en la precisión de posicionamiento.

Densidad de par

La densidad de par describe el par nominal de salida producido por unidad de peso o volumen.

Para robots humanoides, donde el espacio de instalación es extremadamente limitado, los ingenieros generalmente apuntan a:

• Densidad de par ≥20 N·m/kg

• Factor de sobrecarga ≥1.5

Esta combinación equilibra el diseño ligero con la resistencia a impactos.

Vida útil

La vida útil generalmente se define como las horas acumuladas de funcionamiento bajo carga nominal.

Los objetivos de ingeniería típicos incluyen:

Robots industriales:

• ≥10,000 horas

Robots colaborativos y humanoides:

• ≥20,000 horas

La vida operativa depende en gran medida de:

• Calidad de la lubricación

• Velocidad de rotación

• Variación de carga

• Temperatura de funcionamiento

El mantenimiento regular de la lubricación sigue siendo esencial para muchos accionamientos armónicos a fin de evitar el desgaste prematuro.

Eficiencia de transmisión

La eficiencia de transmisión típica oscila entre 75% y 85%.

La eficiencia afecta directamente a:

• Consumo de energía

• Generación de calor

• Dimensionamiento del motor

Los robots humanoides generalmente priorizan eficiencias superiores al 80% para maximizar la duración de la batería.

Los robots industriales que operan de forma continua a menudo requieren sistemas de refrigeración adicionales para evitar la degradación del lubricante y la deriva de precisión térmica.

Selección de reductores de accionamiento armónico para diferentes aplicaciones robóticas

Los distintos sistemas robóticos priorizan diferentes características de rendimiento.

Los ingenieros deben evaluar cuatro factores principales:

• Tipo de carga

• Velocidad de movimiento

• Precisión de posicionamiento

• Espacio de instalación disponible

Robots colaborativos

Requisitos principales:

• Construcción ligera

• Bajo ruido

• Suave capacidad de retroarrastre

• Alta precisión de posicionamiento

• Tamaño compacto de la articulación

Recomendaciones típicas:

• Holgura ≤1 minuto de arco

• Densidad de par ≥20 N·m/kg

• Eficiencia ≥80%

• Ruido por debajo de 60 dB

Las articulaciones del hombro generalmente requieren mayor densidad de par, mientras que las articulaciones de la muñeca exigen la máxima precisión de posicionamiento.

Robots humanoides

Los robots humanoides imponen los requisitos más exigentes de la industria.

Las prioridades típicas incluyen:

• Diseño ultraligero

• Densidad de par extremadamente alta

• Larga vida útil

• Excelente resistencia a impactos

• Bajo consumo de energía

Especificaciones recomendadas:

• Holgura estática ≤1 minuto de arco

• Holgura dinámica ≤15 segundos de arco

• Densidad de par ≥22 N·m/kg

• Vida útil ≥20,000 horas

• Factor de sobrecarga ≥2.0

Los sensores de par se integran comúnmente en las articulaciones para monitorear la carga en tiempo real y proteger el flexspline de daños por sobrecarga.

Robots industriales

Los robots industriales ponen énfasis en la durabilidad y el funcionamiento continuo.

Los requisitos típicos incluyen:

• Holgura entre 1 y 3 minutos de arco

• Densidad de par ≥18 N·m/kg

• Vida útil ≥10,000 horas

• Eficiencia ≥75%

Las articulaciones grandes del hombro y de la base suelen emplear reductores RV, mientras que los accionamientos armónicos se prefieren para las articulaciones del antebrazo y la muñeca, donde la precisión y la compacidad son más importantes.

Semiconductores y equipos de precisión

Estas aplicaciones exigen la mayor precisión de posicionamiento posible.

Las especificaciones típicas incluyen:

• Holgura ≤10 segundos de arco

• Eficiencia ≥80%

• Vida útil ≥50,000 horas

• Lubricación limpia adecuada para entornos sensibles a la contaminación

Se recomienda calibrar regularmente la holgura y la eficiencia de transmisión aproximadamente cada 1,000 horas de funcionamiento.

Conclusión

A medida que los robots humanoides avanzan hacia una implementación comercial a gran escala, los requisitos de ingeniería para los reductores de accionamiento armónico seguirán aumentando.

El desarrollo futuro se centrará en tres objetivos principales:

• Construcción ligera

• Mayor precisión de posicionamiento

• Mayor vida útil

Los avances en inteligencia artificial, nuevos materiales, fabricación de precisión y tecnología de lubricación mejorarán aún más el rendimiento del accionamiento armónico y permitirán la próxima generación de sistemas robóticos inteligentes.
