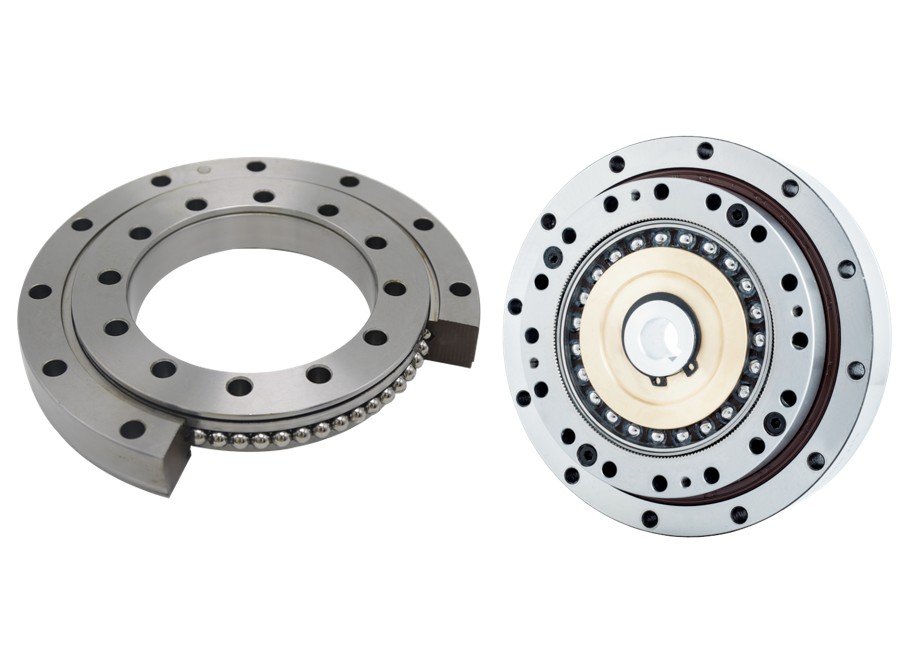

¿Por qué los reductores armónicos con rodamientos de rodillos cruzados son ideales para las articulaciones de robots?

En los reductores armónicos robóticos, los rodamientos de rodillos cruzados son los componentes clave que garantizan la precisión del movimiento y la rigidez estructural. Su rendimiento afecta directamente la precisión de posicionamiento repetitivo del robot, la capacidad de carga y la vida útil.

¿Por qué se consideran irreemplazables los reductores armónicos con rodamientos de rodillos cruzados?

1. Capacidad de carga bidireccional con soporte integrado

Durante el funcionamiento, las articulaciones del robot están sometidas simultáneamente a cargas radiales y axiales. Gracias a la disposición cruzada de los rodillos a 90°, los rodamientos de rodillos cruzados pueden soportar cargas en múltiples direcciones dentro de una sola estructura de rodamiento. Esto elimina la necesidad de complejas combinaciones de múltiples rodamientos y reduce el espacio requerido.

2. Alta rigidez para un posicionamiento preciso

A diferencia de los rodamientos de bolas, que dependen del contacto puntual, los rodamientos de rodillos cruzados utilizan contacto lineal entre los rodillos y las pistas de rodadura. Combinado con la disposición cruzada y densa, este diseño proporciona una rigidez radial y axial extremadamente alta.

Como resultado, el robot experimenta menos deformación bajo carga, una respuesta más rápida y un posicionamiento más preciso. Esto permite plenamente el reconocido rendimiento de “cero holgura” y alta rigidez torsional del reductor armónico.

3. Estructura compacta para articulaciones de robot más pequeñas

Un solo rodamiento de rodillos cruzados puede reemplazar un conjunto complejo compuesto por múltiples rodamientos convencionales. Esto hace que todo el reductor armónico sea significativamente más compacto y proporciona un soporte esencial para la miniaturización y el diseño ligero de las articulaciones del robot.

¿Cuáles son las características especiales de la holgura de los rodamientos de los reductores armónicos con rodamientos de rodillos cruzados?

1, La precarga permite el cero holgura.

En los rodamientos de rodillos cruzados, la holgura radial y la holgura axial están interrelacionadas y se influyen mutuamente. En aplicaciones de alta precisión, como la robótica, se debe aplicar precarga al rodamiento para crear intencionalmente una “holgura negativa”.

Esto elimina por completo la holgura interna y es el método técnico fundamental para lograr cero holgura, alta rigidez y alta precisión.

2. Requisitos de precisión extremadamente estrictos

Cualquier pequeño descentramiento en el rodamiento puede amplificarse y convertirse en errores de posicionamiento significativos en el efector final del robot. Por lo tanto, las mediciones de precisión de perfil, rectitud, ángulo y rugosidad superficial deben alcanzar una precisión submicrónica o incluso nanométrica.

¿Cómo se garantiza el rendimiento de los reductores armónicos con rodamientos de rodillos cruzados?

1. Tecnología de precarga para cero holgura

Las holguras radial y axial de los rodamientos de rodillos cruzados interactúan entre sí. En aplicaciones robóticas de alta precisión, se aplica precarga para crear una holgura negativa, eliminando por completo el juego interno. Esta es la clave para lograr cero holgura, alta rigidez y una precisión de posicionamiento superior.

2. Precisión de fabricación ultraalta

Incluso el más mínimo descentramiento del rodamiento puede dar lugar a desviaciones de posicionamiento notables en el efector final del robot. Por lo tanto, parámetros como la precisión del perfil, la rectitud, la precisión angular y el acabado superficial deben controlarse a niveles submicrónicos o nanométricos.

¿Por qué los reductores armónicos con rodamientos de rodillos cruzados son adecuados para las articulaciones de robot?

Los reductores armónicos actúan como los “amplificadores de par” de las articulaciones del robot. Presentan tamaño compacto, alta relación de reducción, alta precisión y cero holgura, lo que los convierte en la solución estándar para las articulaciones de robots humanoides en la actualidad.

Los rodamientos son componentes centrales indispensables dentro de los reductores armónicos.

Posición de aplicación

Dentro de un reductor armónico, normalmente hay un rodamiento de rodillos cruzados o una estructura de rodamiento flexible similar.

Función

Este rodamiento soporta y guía la deformación de la flexspline dentro del reductor armónico mientras transmite directamente el movimiento de rotación. Su rendimiento determina directamente la precisión, la rigidez y la vida útil del reductor.

Contáctenos para obtener más información sobre los reductores armónicos con rodamientos de rodillos cruzados y las soluciones técnicas relacionadas.
