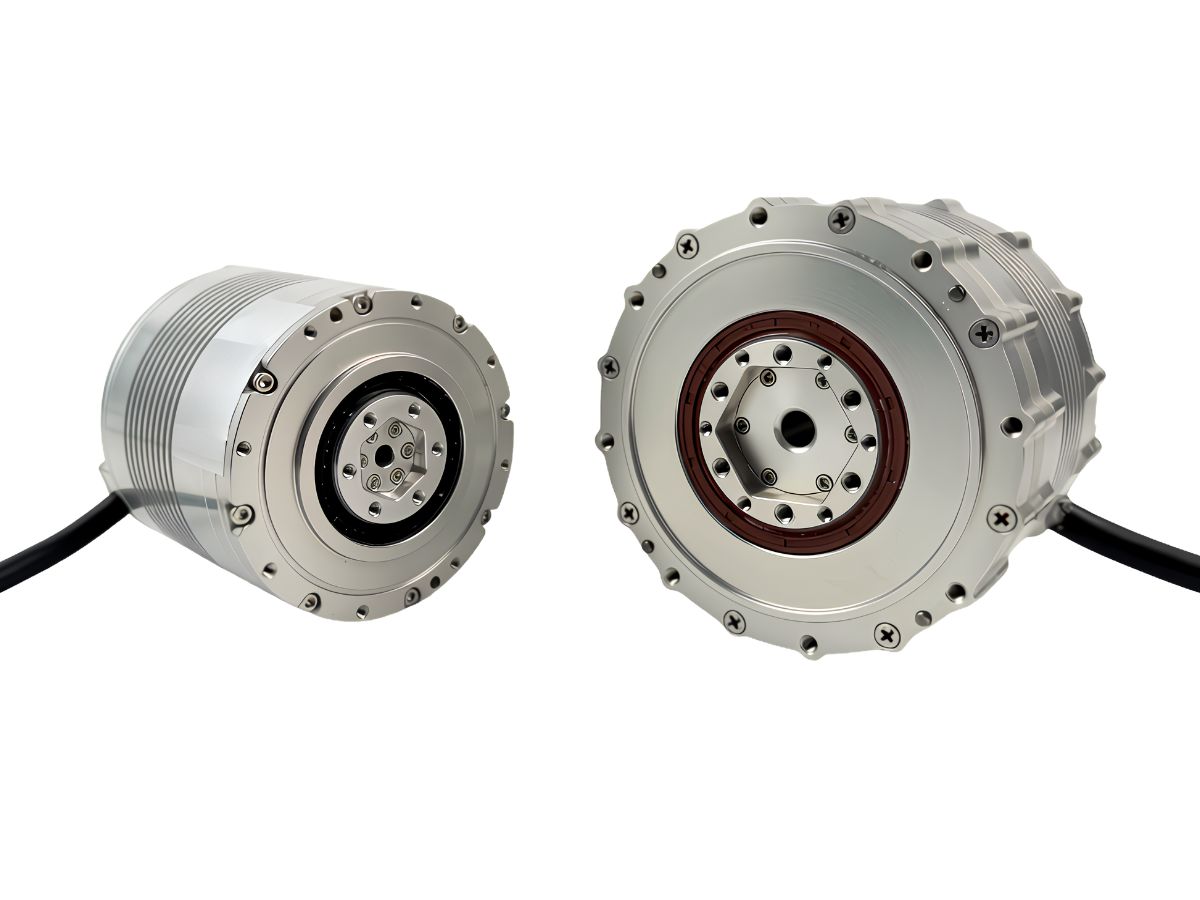

6 ventajas clave del módulo de articulación planetaria JRM de HONPINE
¿Por qué el módulo de articulación planetaria JRM de HONPINE es ideal para robots cuadrúpedos de alto rendimiento?
El módulo de articulación planetaria JRM de HONPINE está diseñado para aplicaciones robóticas de alto rendimiento que requieren alta precisión, respuesta rápida, alta rigidez, resistencia a impactos y un amplio rango de temperatura de funcionamiento. Estas seis ventajas lo hacen adecuado para aplicaciones de alta dinámica, alto impacto y alta precisión, como robots cuadrúpedos de inspección y otras plataformas robóticas avanzadas.
1. Alta precisión y bajo juego mecánico — Una articulación para movimientos precisos
El JRM alcanza una repetibilidad de 0.034°, una precisión de posicionamiento absoluto de 0.05° y un juego mecánico de tan solo 0.07°. En conjunto, estas especificaciones indican un sistema de transmisión de alta rigidez con una holgura mecánica mínima.
Durante la rotación hacia adelante y hacia atrás, la articulación minimiza la pérdida de posición, lo que le permite volver a la misma posición incluso después de movimientos alternativos repetidos.
Ventajas principales: Posicionamiento preciso, bajo error de retorno y alta consistencia a largo plazo.
2. Respuesta rápida en los tres bucles de control — Una articulación de alta dinámica
El JRM ofrece una respuesta rápida en los tres bucles de control, con una respuesta del bucle de par de 0.3 ms, una respuesta del bucle de velocidad de 8–14 ms y una respuesta del bucle de posición de aproximadamente 17 ms. La respuesta también es altamente simétrica tanto en sentido positivo como negativo.
Ventajas principales: Seguimiento rápido de comandos, gran rigidez dinámica y rendimiento fiable durante aceleraciones, desaceleraciones y cambios de dirección frecuentes.
3. Alta eficiencia nominal y gran capacidad de sobrecarga — Diseñado para soportar la carga de trabajo
En condiciones de funcionamiento continuo S1, el JRM alcanza una eficiencia de 84.98% y un par nominal de 90 Nm. Su par puede alcanzar 293.5 Nm con una sobrecarga de 3× durante hasta 15 segundos, mientras que la rigidez estática alcanza 43,933 Nm/rad.
Ventajas principales: Alta densidad de par, elevada rigidez estructural y gran capacidad de salida de par a corto plazo.
4. Velocidad uniforme y bajo ruido — Funcionamiento estable y silencioso
El JRM tiene un coeficiente de fluctuación de velocidad de 0.0034 y un nivel máximo de ruido de 65 dB.
Ventajas principales: Funcionamiento uniforme a velocidad constante con reducción de vibraciones y ruido.
5. Amplio rango de temperatura y protección integral — Diseñado para condiciones exigentes
El JRM ha superado pruebas de impacto a altas y bajas temperaturas en un rango de temperatura de -45°C a 70°C. También incorpora protección escalonada contra sobrecarga, sobrecorriente y sobretemperatura.
Ventajas principales: Gran adaptabilidad ambiental y protección eficaz contra daños en condiciones de funcionamiento anormales.
6. Capacidad de funcionamiento continuo claramente definida — Diseñado para ciclos de trabajo específicos
El JRM cuenta con límites de funcionamiento claramente definidos en distintas condiciones de carga:
Condición S1, 65 Nm: Funcionamiento continuo durante 2 horas, con una temperatura máxima del accionamiento de 112°C.
Condición S2, 125 Nm: Aproximadamente 5 minutos 10 segundos antes de que el motor se detenga por sobrecalentamiento.
Sobrecarga de 90 Nm: Aproximadamente 28 minutos de funcionamiento.
Sobrecarga de 150 Nm: Aproximadamente 2 minutos 10 segundos.
Sobrecarga de 293.5 Nm: Duración máxima de aproximadamente 15 segundos.
Ventajas principales: La carga nominal puede admitir un funcionamiento continuo de larga duración, mientras que los niveles de sobrecarga más altos están destinados a picos de par a corto plazo.
En otras palabras, el JRM no está diseñado para funcionar continuamente a la máxima potencia. Es una articulación que proporciona un alto par cuando se necesita y mantiene un funcionamiento estable cuando se requiere rendimiento continuo.
¿Busca módulos de articulación planetaria para robots cuadrúpedos?
Si está desarrollando robots industriales de inspección de tamaño mediano a grande, cuadrúpedos especializados para inspección, robots cuadrúpedos a prueba de explosiones u otras plataformas robóticas que operan en entornos exigentes, el módulo de articulación planetaria JRM de HONPINE puede proporcionar una combinación de precisión, respuesta dinámica, rigidez, capacidad de sobrecarga y adaptabilidad ambiental.
Póngase en contacto con HONPINE para solicitar documentación técnica sobre el módulo de articulación planetaria JRM y el módulo de articulación planetaria a prueba de explosiones, y analizar la solución de articulación adecuada para su aplicación robótica.
