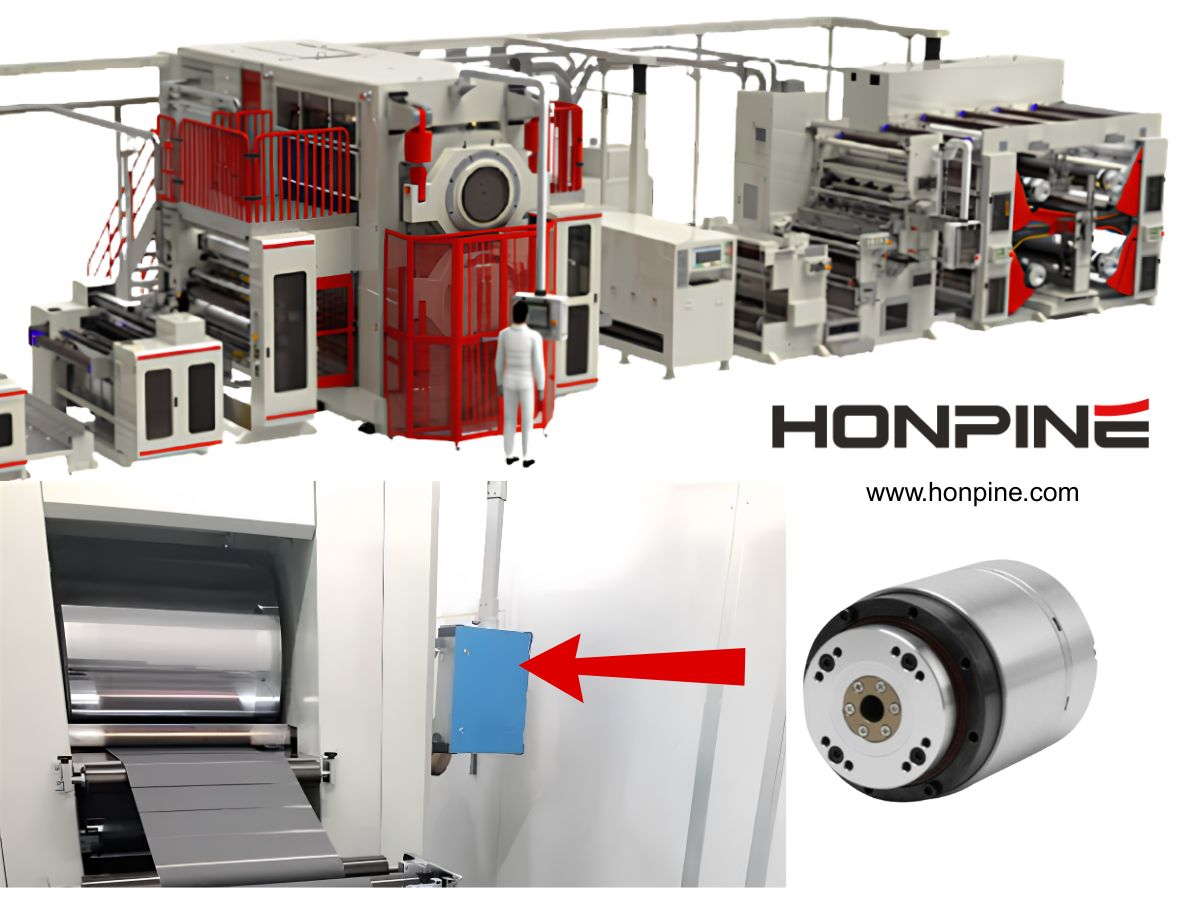

Actuador rotativo armónico para equipos de prensa de rodillos para baterías de litio

Los procesos y equipos de fabricación de baterías de litio están experimentando rápidas actualizaciones tecnológicas. Los equipos de producción de baterías están evolucionando gradualmente de máquinas independientes hacia sistemas altamente integrados, como máquinas integradas de calandrado y corte longitudinal, máquinas integradas de troquelado y corte longitudinal, máquinas integradas de corte láser y bobinado, y máquinas integradas de corte y apilado.

La integración de los equipos de fabricación se ha convertido en una tendencia importante de desarrollo. Ayuda a mejorar el tiempo de ciclo de producción, la eficiencia de utilización de materiales y la consistencia del producto, al tiempo que reduce las interrupciones del proceso, los costes laborales, los requisitos de espacio en planta y los costes de control ambiental.

Contexto industrial de los equipos de calandrado para baterías de litio de nueva energía

Los procesos iniciales de la fabricación de baterías de litio desempeñan un papel fundamental en la determinación del rendimiento de la batería.

La importancia de los procesos de mezcla y recubrimiento

El proceso de mezcla determina la uniformidad y consistencia de la distribución de las materias primas, lo que constituye la base del rendimiento electroquímico de la batería, incluyendo:

• Vida útil en ciclos

• Capacidad de descarga a alta tasa

• Densidad energética

• Resistencia interna

La uniformidad del recubrimiento del electrodo afecta directamente a la consistencia de la batería y al rendimiento de degradación de la capacidad.

El papel del proceso de calandrado en la fabricación de baterías

El proceso de calandrado se utiliza principalmente para mejorar la compactación del material del electrodo y la estabilidad de la interfaz, mejorando así la consistencia del rendimiento de la batería.

¿Por qué es importante la precisión para los equipos de calandrado de baterías de litio?

Durante los procesos de calandrado y corte longitudinal pueden producirse diversos problemas de calidad, entre ellos:

• Distribución desigual del espesor del electrodo

• Deformación por curvatura

• Bordes ondulados

• Rayas oscuras

• Enrollamiento de bordes

• Rotura de la banda

• Recuperación del espesor del electrodo

• Dimensiones de borde no conformes

Requisitos de control de movimiento de alta precisión

Para garantizar una calidad estable en el procesamiento de electrodos, los equipos de calandrado de baterías de litio requieren tecnologías avanzadas de control de precisión, entre ellas:

• Control de precisión del ancho de corte longitudinal posterior al calandrado

• Control de presión en lazo cerrado

• Control de posición en lazo cerrado

• Control automático de corte y cambio de rollo

• Control de tensión de alta precisión

Además, los sistemas de corrección visual y las tecnologías de control optomecánico-eléctrico basadas en AI se aplican cada vez más para mejorar la estabilidad de la producción y la consistencia del producto.

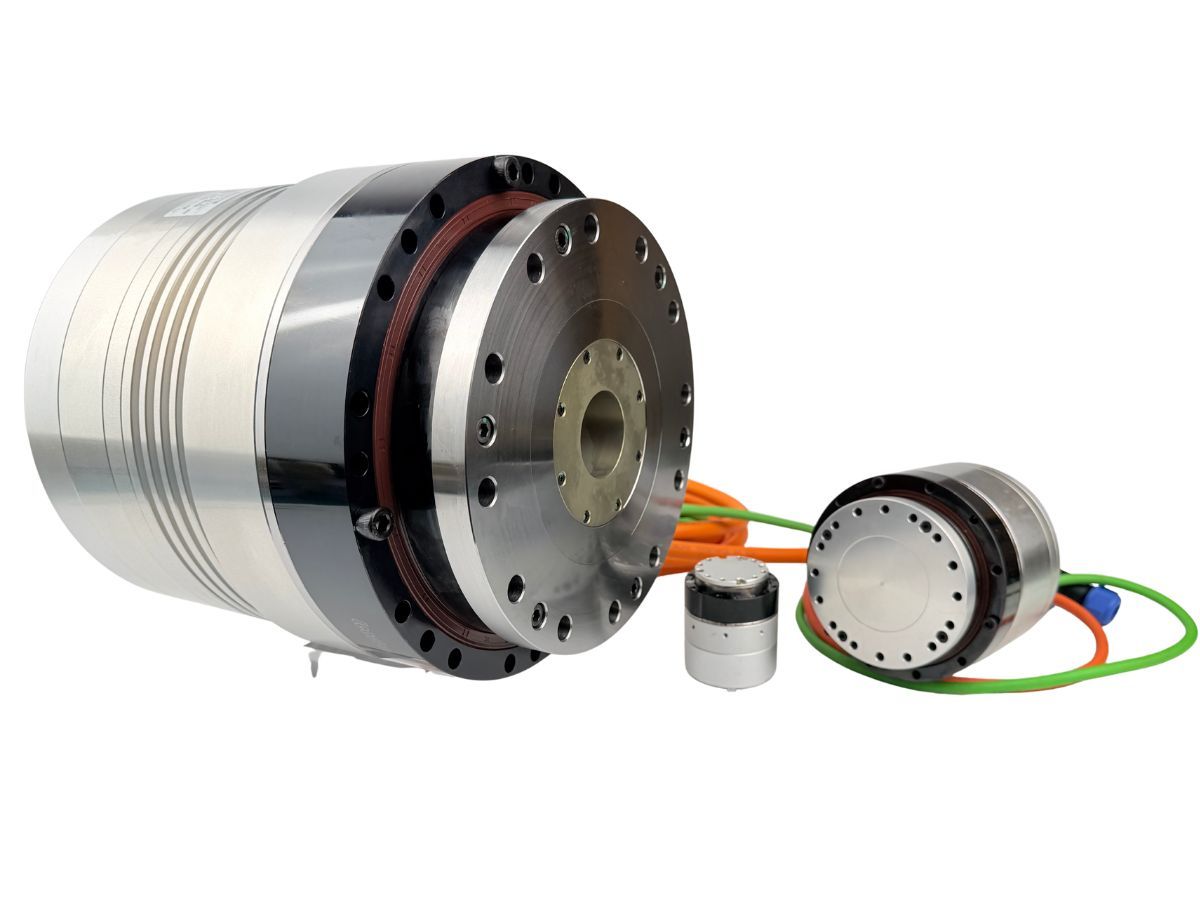

¿Por qué los actuadores rotativos armónicos son adecuados para los equipos de calandrado de baterías de litio?

Los actuadores rotativos armónicos ofrecen ventajas en precisión, rigidez, velocidad de respuesta, estructura compacta y densidad de par, lo que los hace adecuados para equipos de calandrado de baterías de litio de alto rendimiento.

Ventajas clave de los actuadores rotativos armónicos en equipos para baterías de litio

1. Precisión extremadamente alta para un calandrado preciso de electrodos

Holgura prácticamente nula y alta precisión de posicionamiento

Los reductores armónicos presentan una holgura prácticamente nula (menos de 1 arcmin) y una precisión de transmisión angular extremadamente alta (≤5 arcsec).

Combinados con servomotores, los actuadores rotativos armónicos permiten un control preciso del movimiento en lazo cerrado, garantizando un posicionamiento exacto de los rodillos y ayudando a mantener:

• Uniformidad del espesor del electrodo

• Densidad de compactación uniforme

• Rendimiento de prensado estable

Alta repetibilidad para un ajuste preciso de la separación entre rodillos

Con una precisión de repetibilidad de hasta ±0.05 mm, los actuadores rotativos armónicos pueden controlar con precisión el ajuste de la separación entre rodillos y admitir ajustes finos para diferentes requisitos de espesor de electrodos.

2. Alta rigidez con fuerte resistencia a impactos y deformación torsional

Alta rigidez torsional para un funcionamiento estable

Durante el engrane armónico, aproximadamente el 30% de los dientes del engranaje están en contacto simultáneamente, lo que proporciona una elevada rigidez torsional.

Esto permite que el sistema de transmisión soporte:

• Cargas de impacto durante el arranque y la parada de los rodillos

• Fluctuaciones de carga

• Impactos por cambio de rodillo

La alta rigidez ayuda a prevenir la deformación de la transmisión y mejora la estabilidad del equipo.

Funcionamiento con baja vibración y bajo ruido

La transmisión armónica proporciona un movimiento suave con baja vibración y bajo ruido de funcionamiento, lo que ayuda a mantener la estabilidad del calandrado y a reducir los posibles efectos sobre la calidad de la superficie del electrodo.

3. Alta respuesta dinámica para la producción de baterías a alta velocidad

Capacidad de aceleración y desaceleración rápidas

Los actuadores rotativos armónicos presentan estructuras compactas y baja inercia rotacional, lo que permite una respuesta rápida a los comandos del servo.

Permiten:

• Arranque y parada a alta velocidad

• Aceleración y desaceleración rápidas

• Tasas de aceleración superiores a 1000 rad/s²

Esto los hace adecuados para equipos de calandrado de baterías de litio que operan a velocidades de producción continuas de 5–60 m/min y en condiciones de arranque y parada frecuentes.

4. Estructura compacta para una fácil integración del equipo

Diseño integrado de motor, reductor, codificador y controlador

Un actuador rotativo armónico integra:

• Motor

• Reductor

• Codificador

• Controlador

en una unidad compacta.

En comparación con las estructuras tradicionales:

Motor + Caja de engranajes + Acoplamiento

el diseño integrado reduce significativamente el espacio de instalación y simplifica la integración mecánica.

Reducción de los requisitos de montaje y mantenimiento

La estructura integrada elimina los complejos procesos de instalación y alineación del acoplamiento, reduciendo:

• Dificultad de montaje

• Errores de instalación

• Problemas de vibración y ruido

• Requisitos de mantenimiento

5. Alta densidad de par para aplicaciones de calandrado de trabajo pesado

Alto par de salida en un tamaño compacto

Los reductores armónicos pueden proporcionar un alto par de salida manteniendo dimensiones compactas y bajo peso.

La alta densidad de par permite a los actuadores rotativos armónicos cumplir los requisitos de los equipos de calandrado de baterías de litio, incluyendo:

• Alto par de salida

• Funcionamiento a baja velocidad

• Espacio de instalación compacto

Esto permite a los fabricantes de equipos lograr una compactación eficiente de electrodos dentro de un espacio mecánico limitado.

Conclusión: los actuadores rotativos armónicos permiten la fabricación de baterías de litio de alta precisión

Con ventajas integrales en:

• Alta precisión

• Alta rigidez

• Respuesta rápida

• Dimensiones compactas

• Alta densidad de par

los actuadores rotativos armónicos proporcionan una solución ideal de transmisión de movimiento para equipos de calandrado de baterías de litio que requieren alta precisión, estabilidad y eficiencia de producción.

Al mejorar la precisión de posicionamiento de los rodillos, la estabilidad del movimiento y la integración del equipo, los actuadores rotativos armónicos ayudan a los equipos de fabricación de baterías de litio a lograr un procesamiento de electrodos más uniforme y una producción de baterías de mayor calidad.
