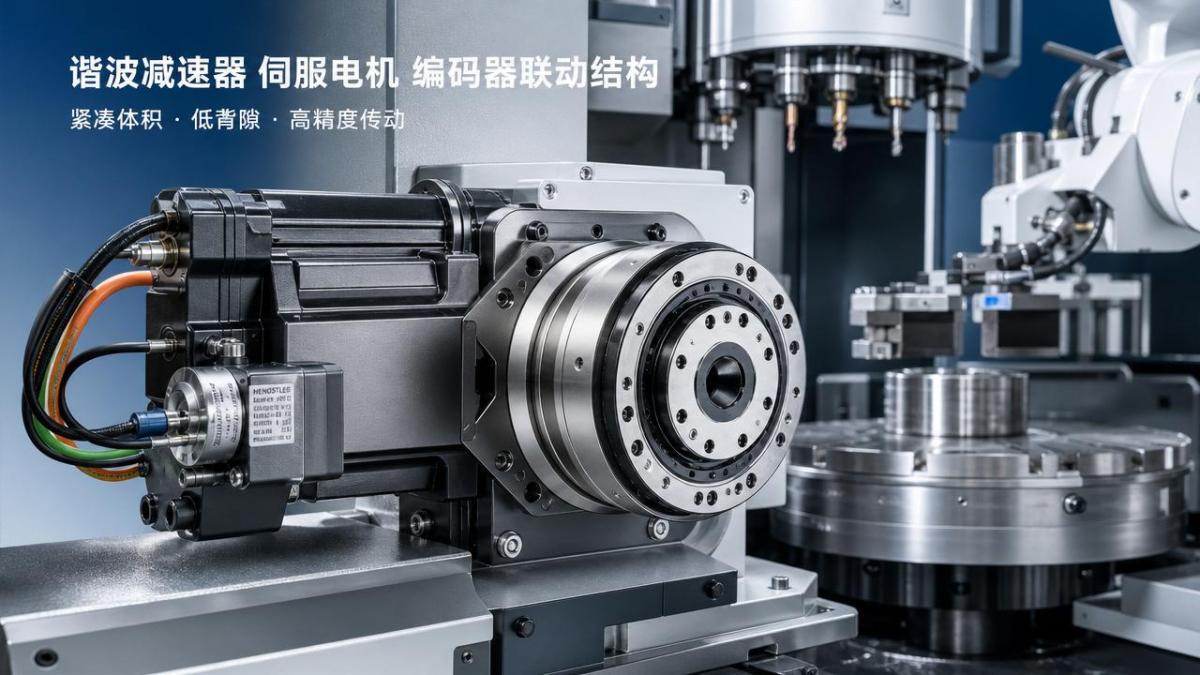

¿Qué es un reductor de accionamiento armónico y dónde se utiliza en sistemas de movimiento de precisión?

Un reductor armónicose suele elegir cuando un sistema de movimiento debe mantenerse compacto sin renunciar a la precisión.

En equipos de máquinas herramienta, ese equilibrio importa porque el error de posicionamiento, el juego y la vibración afectan directamente al acabado superficial, la estabilidad del ciclo y la repetibilidad.

El componente también aparece en la robótica, pero su valor en sistemas de avance de precisión, ejes rotativos y manipulación automatizada alrededor de las máquinas herramienta es igualmente importante.

Lo que hace destacar al reductor armónico no es solo su alta relación de reducción.

Combina bajo juego, transmisión suave y tamaño compacto de una manera que se adapta a conjuntos de precisión con espacio limitado.

Por qué este reductor sigue atrayendo atención

Las máquinas herramienta están bajo presión para mecanizar piezas más complejas con tolerancias más estrictas y menos tiempo de preparación.

Eso aumenta la importancia de cada componente de transmisión entre el motor y la carga.

Un pequeño error de transmisión puede hacerse visible en la punta de la herramienta o en la mesa giratoria.

Por esa razón, el reductor armónico suele revisarse junto con servomotores, encoders, husillos de bolas y alternativas de accionamiento directo.

También es relevante en sistemas auxiliares.

Los cambiadores de herramientas, las celdas de carga robótica, las estaciones de inspección y los módulos compactos de posicionamiento necesitan un movimiento controlado en un espacio de instalación limitado.

Un reductor que ahorra espacio mientras preserva la repetibilidad resulta más fácil de justificar en estos diseños.

Qué es un reductor armónico en términos prácticos

Un reductor armónico es un mecanismo de reducción de precisión basado en la deformación elástica y no solo en el engrane rígido de dientes.

Su estructura básica suele incluir tres partes principales: un generador de onda, una flexspline y una circular spline.

El generador de onda deforma la fina flexspline hasta darle una forma elíptica.

Esa forma engrana con la circular spline en dos regiones opuestas.

Como las dos splines tienen un número de dientes ligeramente diferente, cada rotación de entrada crea un pequeño movimiento relativo.

Esa diferencia produce una gran relación de reducción en un conjunto compacto.

Las descripciones simples suelen detenerse ahí, pero la conclusión práctica es más útil.

Un reductor armónico puede ofrecer un movimiento angular preciso, alta repetibilidad y un juego muy bajo donde los trenes de engranajes ordinarios pueden requerir más espacio.

Por qué el bajo juego importa tanto

El juego se vuelve perceptible cuando un eje invierte la dirección y la salida se retrasa antes de responder.

En contorneado, indexado o alineación fina, ese retraso reduce la confianza posicional.

Un reductor armónico se valora porque puede mantener ese movimiento perdido en un nivel extremadamente pequeño.

Eso favorece una interpolación más suave, una orientación más estable y un comportamiento del servosistema más predecible.

En qué se diferencia de otros tipos de reductores

No todo sistema de precisión necesita el mismo diseño de transmisión.

Los reductores planetarios, los engranajes de tornillo sin fin, los reductores cicloidales y los accionamientos directos responden a prioridades distintas.

El reductor armónico destaca en un rango más estrecho, pero muy exigente, de tareas.

En otras palabras, el reductor armónico rara vez es la opción predeterminada para todos los ejes.

Se vuelve atractivo cuando la compacidad y la precisión tienen que coexistir, especialmente en movimiento rotativo o articulado.

Dónde se utiliza en sistemas de movimiento de precisión

La mejor manera de entender el valor de un reductor armónico es observar tareas de movimiento reales.

En entornos de máquinas herramienta, varios patrones de aplicación se repiten con frecuencia.

Mesas giratorias y unidades de indexado

El indexado de precisión requiere un posicionamiento angular exacto y una repetibilidad estable durante muchos ciclos.

Un reductor armónico ayuda a reducir el juego durante la inversión y favorece una orientación precisa de la mesa.

Cambiadores de herramientas y módulos de eje auxiliar

Los mecanismos compactos alrededor de la zona del husillo suelen tener límites estrictos de espacio.

Aquí es donde un reductor armónico puede encajar con más facilidad que alternativas más voluminosas.

La transmisión más suave también ayuda a reducir los golpes durante el indexado o la rotación del brazo.

Celdas robóticas de carga y descarga

Las máquinas herramienta se combinan cada vez más con robots para la transferencia de piezas y el tendido flexible.

Muchas articulaciones usan un reductor armónico porque el movimiento preciso de la junta mejora el control de trayectoria y la exactitud de colocación.

Equipos de inspección y alineación

Los sistemas de inspección óptica o basados en sondas necesitan una orientación precisa con el mínimo error de movimiento.

Un reductor armónico puede soportar una corrección angular fina sin añadir mucho volumen de instalación.

Qué deben evaluar los usuarios antes de elegir uno

El reductor armónico es preciso, pero no es inmune a una mala coincidencia de aplicación.

La selección debe ir más allá de la relación y el par nominal.

• Compruebe el par máximo, no solo el par continuo, especialmente durante la aceleración y la parada.
• Revise la rigidez torsional porque el rendimiento del servo depende de la rigidez del sistema.
• Analice el ciclo de trabajo, la frecuencia de inversión y la carga de choque en la operación real.
• Confirme las cargas radiales y axiales permitidas si la salida soporta estructuras externas.
• Ajuste la resolución del encoder y la puesta a punto del servo al nivel real de precisión del reductor.
• Considere el acceso para mantenimiento, el sellado, la vida útil de la lubricación y las condiciones térmicas.

En máquinas herramienta, estos detalles afectan a algo más que la calidad del movimiento.

También influyen en la estabilidad de calibración a largo plazo, los intervalos de servicio y el riesgo de inactividad.

Una nota sobre rigidez y precisión

Un bajo juego no significa automáticamente una rigidez perfecta bajo cualquier condición de carga.

Cuando aumentan las fuerzas de corte o las cargas de inercia, aún debe considerarse la flexibilidad torsional.

Por eso el reductor armónico funciona mejor cuando su ventaja de precisión se equilibra con la demanda estructural real.

Cómo juzgar el ajuste en un proyecto de máquina herramienta

Un punto de partida útil es definir qué debe hacer el eje, no qué reductor parece más avanzado sobre el papel.

Si el movimiento es compacto, rotativo, repetitivo y sensible a la precisión, el reductor armónico merece una atención cercana.

Si el eje principalmente soporta cargas de corte pesadas, otro concepto de transmisión puede ser más adecuado.

Por lo general, la comparación debe incluir estas preguntas:

• ¿El espacio de instalación es limitado alrededor del eje o la articulación?
• ¿La aplicación necesita un juego casi nulo durante la inversión?
• ¿El eje realizará indexado, orientación o corrección angular fina?
• ¿Los picos de carga están suficientemente controlados para una larga vida útil?
• ¿Un sistema de accionamiento directo o planetario ofrecería una mejor relación coste-rendimiento?

Ese enfoque mantiene la discusión en términos prácticos.

Evita elegir un reductor armónico solo porque suene como la opción de mayor precisión.

Un siguiente paso claro para la evaluación

El reductor armónico se entiende mejor como una herramienta de precisión para problemas de movimiento específicos.

Su valor más fuerte aparece cuando el espacio es limitado, el juego debe mantenerse mínimo y la repetibilidad del movimiento afecta directamente al rendimiento.

Para los equipos de máquinas herramienta, eso puede significar un mejor indexado, una respuesta del eje más limpia y una automatización más estable alrededor del proceso de corte.

El siguiente paso más útil es mapear la carga real, la velocidad, la rigidez y los requisitos de posicionamiento de cada eje.

Una vez que esas condiciones estén claras, comparar un reductor armónico con opciones planetarias o de accionamiento directo resulta mucho más fiable.

Ese tipo de evaluación estructurada suele revelar si el reductor es una ventaja de precisión, una solución de empaquetado o ambas cosas.
