¿Cómo ofrece HONPINE soluciones de actuadores de articulación robótica compactos y de alto par con reductor armónico?

Hola a todos. Soy Theodore Li, director técnico de HONPINE. Hoy me gustaría compartir un caso real de un cliente que demuestra cómo nuestro equipo de ingeniería ayuda a los clientes a seleccionar y personalizar el actuador de articulación robótica adecuado para aplicaciones exigentes.

En HONPINE, no nos limitamos a recomendar productos de un catálogo. Cada año, proporcionamos más de 2.000 soluciones personalizadas de actuadores de articulación robótica para clientes de todo el mundo. Tanto si la aplicación corresponde a un robot humanoide, un robot colaborativo, un robot de servicio, un dispositivo médico o un sistema de automatización industrial, nuestro equipo de ingeniería trabaja estrechamente con los clientes para optimizar el rendimiento, el tamaño, el cableado y la integración.

Requisitos del cliente

El cliente estaba desarrollando un sistema robótico compacto y necesitaba un actuador de articulación armónica integrado con especificaciones extremadamente exigentes.

Los requisitos principales incluían:

• Diámetro exterior inferior a 56 mm

• Longitud total inferior a 61 mm

• Par nominal de 3 N·m

• Par de arranque (pico) superior a 3 N·m

• Cable del motor guiado desde la parte posterior del motor

• Velocidad de funcionamiento extremadamente baja, de aproximadamente 0,2 rpm

• Precisión de posicionamiento capaz de alcanzar 0,2° por movimiento

• Relación de reducción superior a 50:1

• Diseño integrado y compacto que combina un reductor armónico y un servomotor

Estos requisitos exigían una solución altamente integrada capaz de proporcionar simultáneamente un par elevado, alta precisión y dimensiones compactas.

Para muchos fabricantes de robots, equilibrar la salida de par, el tamaño de la estructura, el guiado de los cables y la precisión de posicionamiento constituye uno de los mayores desafíos de ingeniería durante el desarrollo del producto.

Soporte de ingeniería de HONPINE

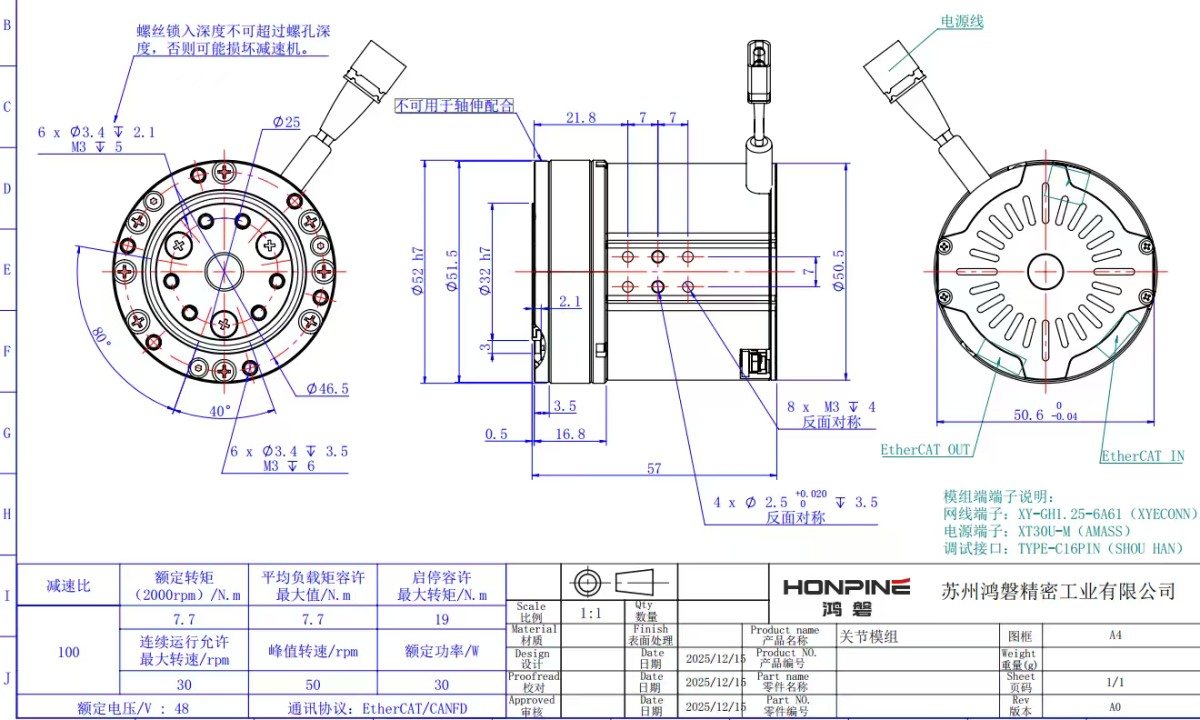

Tras revisar detenidamente las especificaciones del cliente, nuestro equipo de ingeniería seleccionó el módulo de articulación armónica HAG de HONPINE más adecuado y proporcionó inmediatamente planos de ingeniería detallados para su evaluación.

En lugar de recomendar únicamente un producto estándar, analizamos:

• Dimensiones mecánicas

• Requisitos de par

• Relación de transmisión

• Rendimiento del motor

• Guiado de los cables

• Limitaciones de instalación

• Posibilidades de personalización futuras

Esto permitió al cliente verificar la compatibilidad antes de desarrollar el prototipo.

Solución al desafío del guiado de cables

Durante la evaluación, el cliente planteó una cuestión importante relacionada con el guiado de los cables.

El cliente preguntó:

¿Es posible que el cable salga por la parte superior del motor en lugar de por el lateral? ¿Cuál sería la longitud de cable necesaria?

Esta es una preocupación habitual cuando las articulaciones robóticas se instalan en espacios reducidos, donde la gestión de los cables afecta directamente a la estructura general.

Nuestros ingenieros explicaron que el motor de articulación armónica HAG estándar de HONPINE utiliza una salida lateral del cable (guiado lateral del cable).

En la versión con salida inferior del cable, se reserva aproximadamente un radio de curvatura de 20 mm para garantizar una protección fiable del cable y una larga vida útil.

En lugar de detenernos ahí, nuestro equipo de ingeniería propuso una solución personalizada optimizada.

Solución personalizada para el cable

A continuación, el cliente planteó otra cuestión importante:

¿Cuál es la longitud total del motor de articulación armónica?

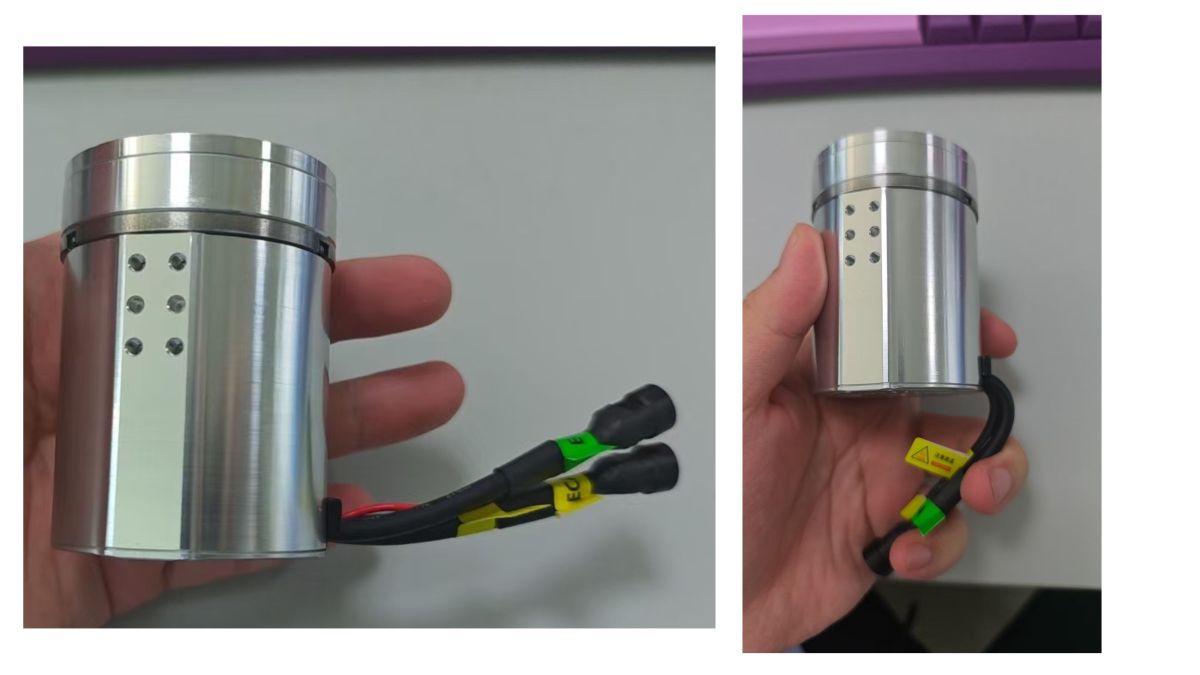

En lugar de proporcionar únicamente planos, nuestros ingenieros suministraron fotografías reales del producto y demostraron cómo se ensambla el motor.

También propusimos una configuración de cable personalizada.

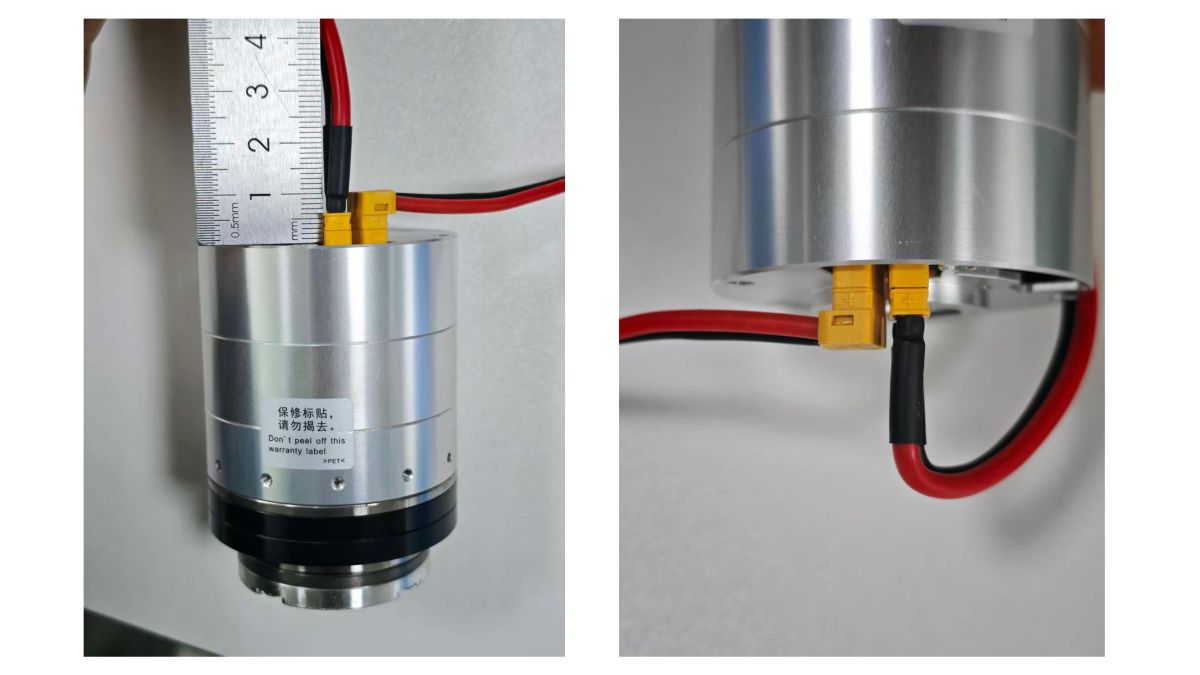

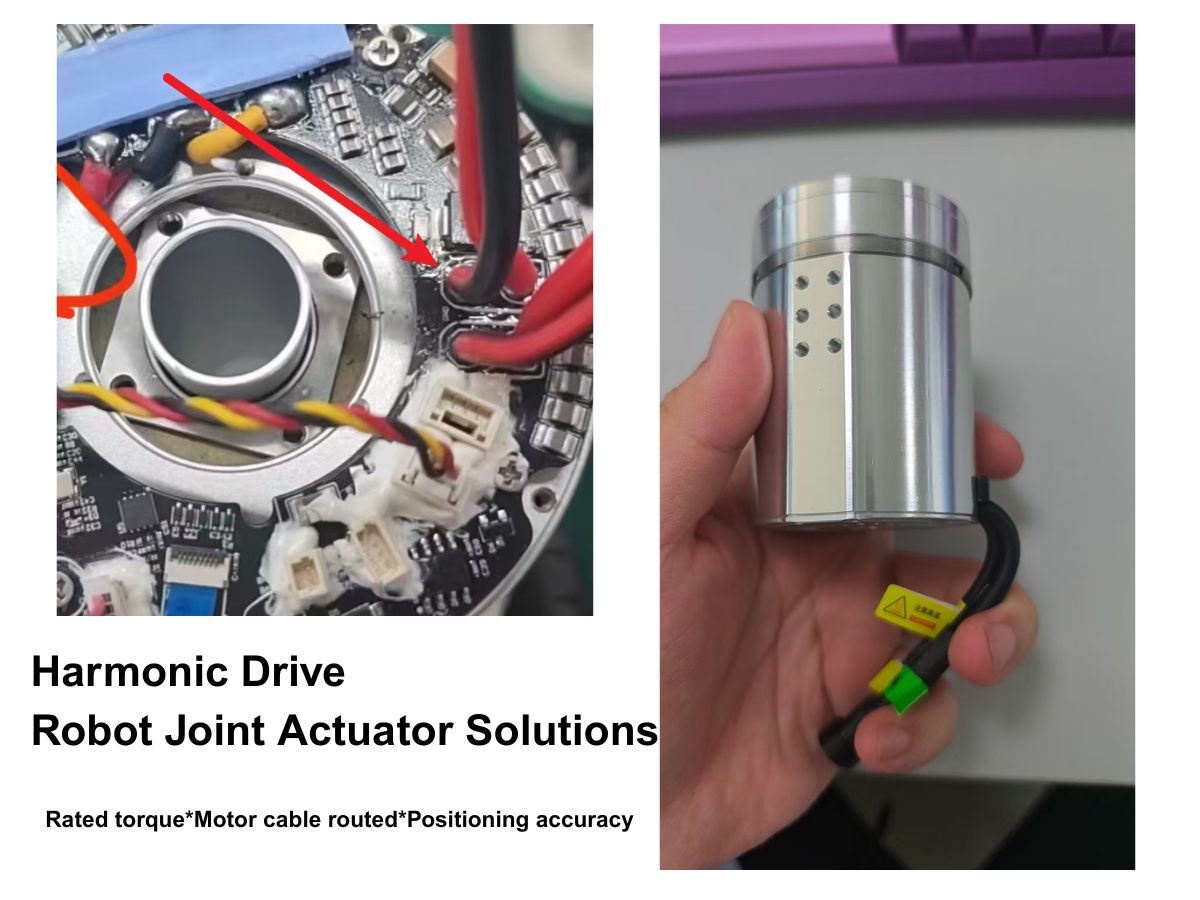

Soldando directamente el cable de alimentación al motor de acuerdo con los requisitos del cliente, el radio de curvatura del cable podía reducirse considerablemente.

Como resultado:

La longitud total del actuador se reduce significativamente

La instalación resulta más sencilla

El cableado interno queda más ordenado

Hay más espacio disponible en el interior de la articulación robótica

El cliente puede conseguir un diseño mecánico más compacto

Aunque el actuador en sí permaneció prácticamente sin cambios, esta solución de cable personalizada resolvió la limitación de espacio del cliente manteniendo el rendimiento y la fiabilidad.

Este es un buen ejemplo de cómo pequeñas mejoras de ingeniería pueden crear un valor significativo para los fabricantes de robots.

Más que productos estándar

Muchos proveedores de actuadores solo ofrecen especificaciones estándar.

En HONPINE, nuestro equipo de ingeniería se centra en resolver problemas reales de integración.

En función de los requisitos del cliente, podemos ofrecer personalizaciones que incluyen:

• Dirección de salida del cable

• Longitud del cable

• Tipo de conector

• Configuración del encoder

• Opciones de freno

• Protocolos de comunicación (EtherCAT, CAN, CANopen)

• Selección de la relación de transmisión

• Optimización del par

• Personalización de la interfaz mecánica

Este soporte de ingeniería ayuda a los clientes a acortar los ciclos de desarrollo y minimizar los riesgos de diseño.

Creciente demanda de la industria de robots humanoides

El rápido crecimiento de la industria mundial de la robótica humanoide ha creado una demanda sin precedentes de actuadores de articulación robótica de alto rendimiento.

Los gobiernos, las empresas de capital riesgo y las compañías tecnológicas de todo el mundo siguen invirtiendo considerablemente en el desarrollo de robots humanoides.

A medida que más empresas entran en este mercado, los módulos de articulación compactos, ligeros, de alto par y alta precisión adquieren una importancia cada vez mayor.

Impulsada por esta tendencia, HONPINE prevé proporcionar más de 3.000 soluciones de actuadores de articulación robótica durante 2026, lo que representa un crecimiento considerable en comparación con años anteriores.

¿Por qué los clientes eligen HONPINE？

Los clientes trabajan con HONPINE porque combinamos capacidad de fabricación con experiencia en ingeniería.

Nuestros módulos de articulación armónica ofrecen:

• Alta densidad de par

• Diseño integrado y compacto

• Alta precisión de posicionamiento

• Tecnología de transmisión armónica con bajo juego

• Guiado de cables personalizado

• Múltiples opciones de encoder

• Integración de servomotor

Rendimiento fiable para aplicaciones robóticas exigentes

Cada aplicación es diferente, y nuestros ingenieros trabajan directamente con los clientes para garantizar que el actuador seleccionado se adapte tanto a la estructura mecánica como a los requisitos de control de movimiento.

Conclusión

Este proyecto demuestra que el diseño satisfactorio de una articulación robótica no consiste únicamente en seleccionar el actuador adecuado.

También implica optimizar cada detalle —desde las dimensiones mecánicas y el guiado de los cables hasta los métodos de ensamblaje y la personalización— para lograr el mejor rendimiento posible del sistema.

En HONPINE, somos más que un fabricante de actuadores de articulación armónica.

Somos su socio de ingeniería y su proveedor integral de soluciones de movimiento.

Si está desarrollando robots humanoides, robots colaborativos, equipos de automatización industrial, robots médicos o cualquier sistema de movimiento de precisión, nuestro equipo de ingeniería está preparado para ayudarle a encontrar la solución de actuador de articulación más adecuada.
