Solución al problema de secuencia de inicialización del controlador del motor de articulación armónica
Un cliente compró un motor de articulación armónica HONPINEmotor de articulación armónica, modelo HPJM-RE40-52-PRO-101-B-2E, y encontró problemas durante las pruebas.
Este artículo describe cómo HONPINE brinda soporte técnico cuando los clientes enfrentan problemas con la secuencia de inicialización del controlador.
Descripción del problema
El problema parece ocurrir durante la transición de la máquina de estados CANopen entre "Listo para encender" y "Operación habilitada".
Según el diagrama de la máquina de estados CANopen, esto corresponde a la Transición 4.
Aunque otras transiciones activadas por la palabra de control funcionan correctamente, la palabra de control 0x000F, que se especifica en la documentación CANopen para esta transición, no activa la Transición 4.
Como información adicional, intentamos asignar el mapeo PDO recomendado en la documentación antes de realizar la transición. Sin embargo, este intento falló porque el controlador parece rechazar la asignación de PDO a cualquier PDO que no sean TPDO1 y RPDO1.
El mapeo PDO utilizado se muestra en la siguiente figura como referencia.
Pruebas adicionales utilizando varios otros mapeos (incluyendo ningún mapeo PDO) completaron con éxito el paso de asignación de PDO, pero el sistema posteriormente agotó el tiempo de espera al intentar pasar a Operación habilitada.
Respuesta técnica de HONPINE
La secuencia de habilitación utilizando el Objeto 6040 (Palabra de control) se puede simplificar de la siguiente manera:
6040 → 0x06
6040 → 0x07
6040 → 0x0F
Se sospecha que el bloqueo es causado porque la lógica de evaluación interna del Objeto 6041 (Palabra de estado) no se cumple.
Esta es una lógica de habilitación CANopen estándar.

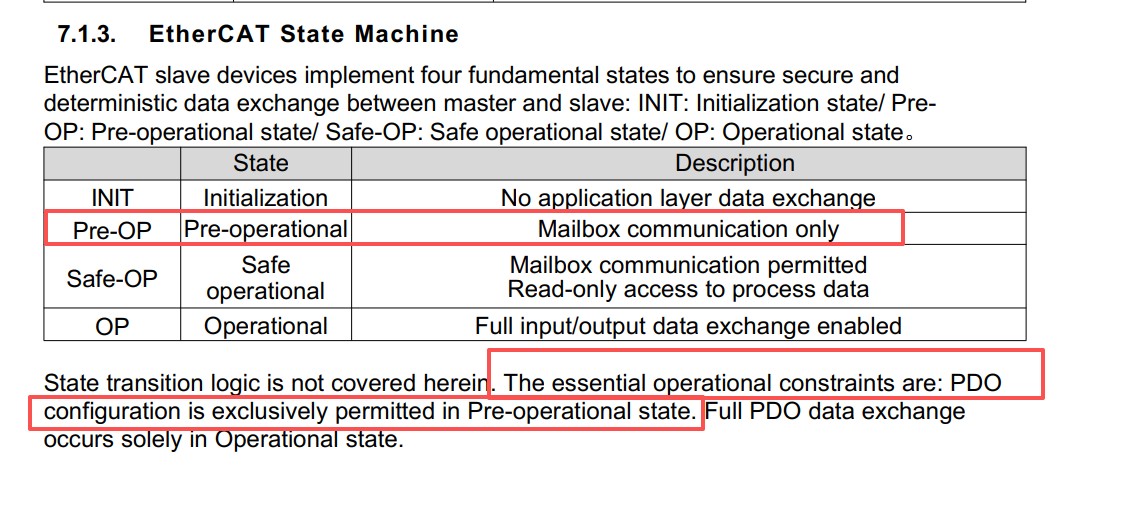

El manejo de PDO incluye dos pasos separados:
Configuración de PDO
Uso de PDO durante la operación de habilitación
La configuración de PDO se puede realizar en TwinCAT.
El controlador debe cambiarse primero al modo de configuración para completar la configuración de PDO.
Una vez completada la configuración, el controlador debe volver al modo de habilitación de control (operativo) antes de ejecutar la secuencia de habilitación.
