Actuadores de Accionamiento Armónico Explicados: 10 Ventajas y Desventajas que Todo Ingeniero de Robótica y Automatización Debe Conocer

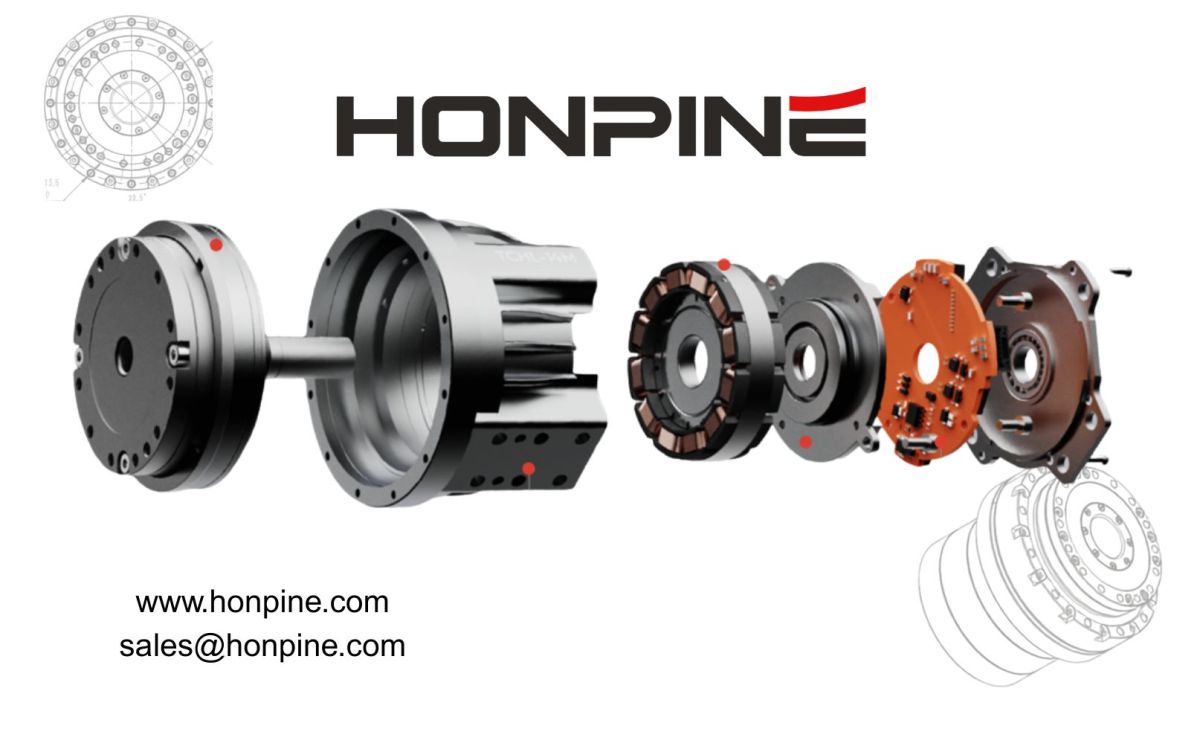

Al seleccionar una solución de control de movimiento, es esencial comprender las fortalezas y limitaciones de unactuador rotativo armónico. Si bien estos actuadores son ampliamente reconocidos por su precisión excepcional y su diseño compacto, también presentan limitaciones inherentes que los hacen inadecuados para ciertas aplicaciones de servicio pesado.

Esta guía ofrece una visión general completa de las ventajas y desventajas de los actuadores armónicos, ayudando a los ingenieros a elegir la solución de transmisión adecuada según los requisitos específicos de su aplicación.

Ventajas principales de los actuadores rotativos armónicos

1. Precisión excepcional y holgura casi nula

La mayor ventaja de un actuador de transmisión armónica radica en su exclusivo principio de engrane flexible. Al aprovechar la deformación elástica controlada de la flexspline, logra una precisión de transmisión extremadamente alta con una holgura prácticamente nula.

Esto hace que los actuadores rotativos armónicos sean ideales para aplicaciones que requieren posicionamiento ultrapreciso, entre ellas:

• Robots colaborativos (Cobots)

• Equipos de fabricación de semiconductores

• Sistemas servo aeroespaciales

• Automatización médica

• Sistemas de inspección óptica

Con la compensación adecuada de holgura, la precisión de posicionamiento repetitivo puede alcanzar niveles de segundos de arco incluso bajo carga, lo que convierte a los sistemas de servomotor de transmisión armónica en la opción preferida para el control de movimiento de precisión.

2. Altas relaciones de reducción con una estructura extremadamente compacta

A diferencia de las cajas de engranajes convencionales, un solo actuador armónico de una etapa puede alcanzar relaciones de reducción de entre 50:1 y 300:1, superando con creces a la mayoría de los reductores planetarios.

Las principales ventajas incluyen:

• Menos componentes mecánicos

• Disposición mecánica compacta

• Construcción ligera

• Menor espacio de instalación

En comparación con los reductores multietapa tradicionales que ofrecen la misma relación, unactuador rotativo armónicopuede reducir el tamaño total en más de un tercio, al tiempo que disminuye significativamente el peso del sistema.

Esto lo hace especialmente adecuado para articulaciones robóticas, robots móviles, AGVs y equipos de automatización con espacio limitado.

3. Funcionamiento suave y bajo nivel de ruido

Un actuador de transmisión armónica engrana simultáneamente más del 30% de sus dientes durante el funcionamiento, distribuyendo la carga entre múltiples dientes.

Las ventajas incluyen:

• Transmisión de par suave

• Baja vibración

• Ruido mínimo de engranajes

• Excelente estabilidad de movimiento

Estas características son particularmente valiosas en la robótica colaborativa y la automatización de laboratorio, donde un funcionamiento silencioso mejora el entorno de trabajo.

4. Transmisión de movimiento en entornos sellados

Una característica única de la tecnología de engranaje armónico es su capacidad para transmitir movimiento a entornos completamente sellados sin comprometer la integridad de la carcasa.

Esto hace que los actuadores rotativos armónicos sean especialmente valiosos para:

• Cámaras de vacío

• Equipos de procesamiento de semiconductores

• Sistemas sellados aeroespaciales

• Equipos de procesamiento químico

• Entornos con gases peligrosos

• Pocos sistemas de transmisión rígidos pueden ofrecer la misma capacidad.

5. Excelente diseño coaxial e integración compacta

Los ejes de entrada y salida de un actuador armónico son naturalmente coaxiales, lo que simplifica el diseño de la máquina y mejora la simetría estructural.

Muchos sistemas de servomotor de transmisión armónica también incorporan ejes huecos, lo que permite que cables, tuberías neumáticas, fibras ópticas o haces láser pasen por el centro.

Las ventajas incluyen:

• Tendido de cables más limpio

• Menor desgaste de los cables

• Integración más fácil en articulaciones robóticas

• Mayor fiabilidad general del sistema

6. Larga vida útil de retención de precisión

Aunque la fatiga de la flexspline es el principal mecanismo de desgaste, los actuadores de transmisión armónica de alta gama pueden mantener una precisión de posicionamiento excepcional durante largos periodos de funcionamiento bajo condiciones adecuadas de lubricación y carga.

Algunos productos de gama alta mantienen una precisión de posicionamiento absoluto dentro de 10 segundos de arco después de más de 20,000 horas de funcionamiento, cumpliendo con los requisitos de fiabilidad a largo plazo de la automatización industrial.

7. Diseño sin mantenimiento con altos grados de protección

Los actuadores rotativos armónicos integrados modernos suelen diseñarse con:

• Protección IP67

• Lubricación sellada de fábrica

• Funcionamiento sin mantenimiento

Sin necesidad de sustitución periódica de grasa ni de ajustes mecánicos, reducen significativamente los costes de mantenimiento durante todo el ciclo de vida del producto.

Limitaciones de los actuadores rotativos armónicos

1. Resistencia limitada a impactos y capacidad de sobrecarga

La mayor debilidad de un actuador armónico es su resistencia relativamente baja a cargas de impacto.

Debido a que la transmisión de par depende de la deformación elástica continua de la flexspline de pared delgada, los impactos repentinos y las vibraciones severas pueden acelerar el daño por fatiga.

Aplicaciones como:

• Piernas de robots humanoides

• Manipulación de materiales pesados

• Equipos de forja

• Maquinaria de impacto

pueden superar los límites de fatiga de la flexspline.

2. Menor rigidez torsional

La deformación elástica responsable de la ausencia de holgura también reduce la rigidez torsional.

En comparación con:

• Reductores planetarios

• Reductores RV

un actuador de transmisión armónica presenta una mayor flexibilidad torsional perceptible.

Este comportamiento elástico puede reducir:

• Ancho de banda del servo

• Respuesta dinámica

• Estabilidad de posicionamiento a alta velocidad

especialmente en aplicaciones que requieren una transmisión mecánica extremadamente rígida.

3. Menor eficiencia y generación de calor

A diferencia de los reductores planetarios, un actuador rotativo armónico consume energía de forma continua al deformar la flexspline.

Como resultado:

• La eficiencia de transmisión suele ser menor.

• La fricción interna genera más calor.

• El funcionamiento continuo a alta velocidad requiere una gestión térmica cuidadosa.

Una refrigeración insuficiente o una lubricación inadecuada pueden reducir tanto la capacidad de carga como la vida útil.

4. Alta complejidad de fabricación y coste

Producir actuadores de transmisión armónica de alta calidad requiere una tecnología de fabricación extremadamente avanzada.

Los componentes críticos, como:

• Flexsplines

• Rodamientos flexibles

• Perfiles de diente

deben soportar millones de ciclos de esfuerzo repetitivo.

Esto exige:

• Materiales de aleación ultralimpios

• Tratamiento térmico de precisión

• Mecanizado a nivel micrométrico

• Lubricantes de alto rendimiento

Estos requisitos de fabricación contribuyen al coste relativamente elevado de los sistemas de servomotor de transmisión armónica.

5. Barreras de fabricación extremadamente altas

La fabricación de un actuador armónico fiable implica varios procesos altamente especializados:

• Tratamiento térmico de precisión

• Mecanizado a nivel micrométrico

• Ensamblaje manual de precisión

• Llenado con grasa de alta calidad

• Inspección y pruebas de alta precisión

Muchas tecnologías de producción fundamentales, lubricantes patentados y equipos especializados siguen concentrados entre un número limitado de fabricantes globales.

Como resultado, la consistencia y la fiabilidad a largo plazo siguen representando desafíos para los fabricantes más recientes que ingresan al mercado.

6. Deflexión torsional significativa

La naturaleza elástica de la flexspline crea una deformación torsional medible bajo carga.

Los estudios indican que la deflexión torsional puede alcanzar de 20 a 30 minutos de arco o incluso más, según las condiciones de funcionamiento.

Para aplicaciones que requieren la máxima rigidez, como:

• Mecanizado de alta velocidad

• Posicionamiento de servicio pesado

• Máquinas herramienta de precisión

esta flexibilidad puede reducir la estabilidad de posicionamiento y el rendimiento del servo.

7. Menor eficiencia de transmisión en comparación con reductores planetarios y RV

La eficiencia típica de un actuador rotativo armónico suele ser inferior a la de los reductores planetarios.

Las eficiencias aproximadas son:

• Transmisión armónica: 70–85% (según la relación y la carga)

• Reductor planetario: 95% o superior

• Reductor RV: normalmente superior al de las transmisiones armónicas

La mayor parte de la pérdida de energía proviene de la deformación elástica repetida de la flexspline y de la fricción interna.

Un diseño térmico deficiente puede reducir aún más la eficiencia durante el funcionamiento continuo.

8. Alto par de arranque

Un actuador de transmisión armónica requiere un par adicional durante el arranque porque la flexspline primero debe establecer la deformación elástica antes de transmitir la carga.

Esta característica se vuelve más pronunciada en relaciones de reducción más bajas.

Las aplicaciones que implican:

• Ciclos frecuentes de arranque y parada

• Funcionamiento a baja velocidad y alto par

pueden requerir servomotores más grandes y una mayor corriente de arranque.

9. Sin capacidad de autobloqueo

Como la mayoría de los sistemas de transmisión por engranajes, un actuador armónico no proporciona autobloqueo.

Los ejes verticales o las articulaciones robóticas sometidas a carga por gravedad requieren frenos de retención adicionales para evitar movimientos no deseados tras un corte de energía.

Esto aumenta la complejidad y el coste global del sistema.

10. Limitada capacidad de accionamiento inverso

Debido a la fricción y a la deformación elástica dentro de la flexspline, la eficiencia de accionamiento inverso es relativamente baja.

En comparación con los reductores planetarios, los actuadores de transmisión armónica presentan una mayor resistencia no lineal cuando fuerzas externas intentan hacer retroceder el eje de salida.

En consecuencia, por lo general son menos adecuados para aplicaciones de recuperación de energía regenerativa.

Conclusión

Las fortalezas de un actuador rotativo armónico se concentran en cuatro áreas clave:

• Precisión ultraalta

• Construcción ligera

• Instalación compacta

• Excelente capacidad de sellado

Sus limitaciones son igualmente claras:

• Menor rigidez torsional

• Menor resistencia a impactos

• Vida útil por fatiga limitada

• Mayor complejidad de fabricación

• Menor eficiencia de transmisión

Por esta razón, un actuador de transmisión armónica no está concebido como una solución de transmisión universal. En cambio, está específicamente optimizado para aplicaciones que requieren una precisión de posicionamiento excepcional, dimensiones compactas y cargas ligeras a moderadas, como robots colaborativos, equipos para semiconductores, dispositivos médicos, mecanismos aeroespaciales y automatización de precisión.

Al seleccionar un servomotor de transmisión armónica o un actuador rotativo armónico, los ingenieros deben evaluar cuidadosamente las cargas de impacto, el par de funcionamiento, la precisión de posicionamiento, las condiciones ambientales, las expectativas de vida útil y el rendimiento térmico. Una evaluación equilibrada de estos factores garantizará la solución más adecuada para una fiabilidad a largo plazo y un rendimiento óptimo del sistema.
