Cómo seleccionar una caja de engranajes planetarios de precisión: guía completa sobre la relación de transmisión, el par y la compatibilidad con el servomotor

Introducción: por qué la selección de un reductor planetario requiere algo más que elegir una relación de transmisión

Seleccionar el reductor planetario adecuado es un paso importante al diseñar equipos de automatización, sistemas robóticos, máquinas CNC y sistemas de movimiento accionados por servomotores.

Un reductor planetario no solo reduce la velocidad del motor y aumenta el par de salida. Su rendimiento puede afectar directamente la precisión de posicionamiento, la respuesta del movimiento, la eficiencia de transmisión, la estabilidad operativa y la vida útil.

Por lo tanto, para los fabricantes de equipos, la selección de un reductor planetario de precisión no debe basarse únicamente en la relación de transmisión. Los ingenieros deben evaluar las condiciones reales de funcionamiento, la velocidad de entrada y salida, el par requerido, las características de la carga, la eficiencia de transmisión, el juego, la inercia rotacional, las especificaciones del servomotor y las dimensiones de instalación.

Un reductor planetario correctamente seleccionado debe funcionar como parte del sistema de movimiento completo, adaptándose al servomotor y a la carga accionada para lograr la velocidad, el par, la precisión y el rendimiento dinámico requeridos.

Esta guía explica los factores principales que los ingenieros deben considerar al seleccionar un reductor planetario de precisión.

Paso 1: Determinar las condiciones reales de funcionamiento

El primer paso para seleccionar un reductor planetario es comprender cómo se utilizará realmente.

Las distintas máquinas presentan diferentes características de carga y ciclos de funcionamiento. Un reductor utilizado con una carga uniforme y continua puede requerir especificaciones diferentes de las de otro empleado en aplicaciones con aceleraciones, desaceleraciones, inversiones frecuentes o cargas de impacto.

Por lo tanto, la aplicación debe evaluarse según factores como:

• Tipo de carga

• Ciclo de funcionamiento

• Velocidad de entrada

• Velocidad de salida requerida

• Par de salida requerido

• Aceleración y desaceleración

• Frecuencia de rotación directa e inversa

• Entorno de funcionamiento

Las condiciones reales de trabajo son especialmente importantes para los sistemas de movimiento de precisión, ya que las cargas dinámicas pueden diferir considerablemente de las cargas estáticas.

Por lo tanto, debe seleccionarse un reductor planetario adecuado según el ciclo completo de funcionamiento, y no simplemente según la carga estática máxima.

¿Cómo determinar la relación de transmisión de un reductor planetario?

La relación de transmisión es uno de los parámetros más importantes al seleccionar un reductor planetario.

La relación básica entre la velocidad de entrada y la velocidad de salida puede expresarse como:

• i = n₁ / n₂

• Donde:

• i = relación de transmisión

• n₁ = velocidad de entrada

• n₂ = velocidad de salida

Por ejemplo, un servomotor puede funcionar a una velocidad relativamente alta, mientras que la máquina requiere una velocidad de salida mucho menor. En este caso, el reductor planetario reduce la velocidad de salida y aumenta el par de salida disponible.

Sin embargo, una relación de transmisión más alta no es necesariamente mejor.

Modificar la relación de transmisión y el número de etapas de reducción puede afectar la velocidad de salida, la eficiencia de transmisión, la adaptación de la inercia y la respuesta dinámica. Por lo tanto, los ingenieros deben seleccionar la relación de transmisión según los requisitos reales de velocidad y par de la aplicación.

En los sistemas servo de alta velocidad, una relación de reducción excesivamente alta también puede afectar la respuesta dinámica del sistema completo.

¿Reductor planetario de una etapa o de varias etapas?

Los reductores planetarios pueden utilizar diferentes cantidades de etapas de reducción para obtener distintas relaciones de reducción.

Aumentar el número de etapas generalmente permite obtener una relación de reducción total más alta, pero también incorpora elementos de transmisión adicionales al sistema.

Por lo tanto, los ingenieros deben seleccionar el número de etapas adecuado según la relación de transmisión requerida, en lugar de elegir simplemente la relación de reducción más alta disponible.

Para los equipos de automatización y los sistemas de movimiento servo, la solución ideal consiste en alcanzar la velocidad y el par de salida requeridos, manteniendo un equilibrio adecuado entre:

• Relación de transmisión

• Eficiencia de transmisión

• Respuesta dinámica

• Capacidad de par

• Tamaño del sistema

Un reductor planetario correctamente seleccionado puede proporcionar la reducción requerida sin comprometer innecesariamente el rendimiento del sistema.

¿Por qué el par de salida es fundamental al seleccionar un reductor planetario?

Una de las funciones principales de un reductor planetario es transformar la rotación del motor a alta velocidad en una salida de menor velocidad y mayor par.

Después de determinar la relación de transmisión requerida, los ingenieros deben confirmar el par real necesario en la salida del reductor.

Deben considerarse varias condiciones de par, entre ellas:

• Par nominal de funcionamiento

• Par de trabajo real

• Par máximo durante la aceleración y la desaceleración

• Par instantáneo o de impacto

Si una máquina arranca, se detiene, invierte el sentido o acciona una carga de alta inercia con frecuencia, seleccionar un reductor basándose únicamente en la carga estática puede no ser suficiente.

En los sistemas de automatización de alta dinámica, el reductor debe ser capaz de soportar las cargas dinámicas generadas durante la aceleración, la desaceleración y los cambios repetidos de dirección.

¿Por qué es importante la eficiencia de transmisión?

La eficiencia de transmisión es otro factor importante al comparar reductores planetarios de precisión.

Con la misma potencia de entrada, una mayor eficiencia de transmisión significa que se pierde menos energía dentro del sistema de transmisión.

En los equipos que funcionan de forma continua, la eficiencia de transmisión puede afectar a:

• Generación de calor

• Consumo de energía

• Estabilidad del funcionamiento continuo

• Eficiencia global del sistema

Por lo tanto, la selección de un reductor planetario no debe centrarse únicamente en la relación de transmisión y el par nominal. Los ingenieros también deben considerar la eficiencia de transmisión en las condiciones reales de funcionamiento de la aplicación.

¿Cómo afecta el juego a la precisión de posicionamiento?

En los sistemas de control de movimiento de precisión, el juego es un parámetro de rendimiento importante.

Cuando el eje de salida cambia de dirección, la holgura mecánica dentro de la transmisión puede provocar una diferencia entre el movimiento de entrada y el movimiento real de salida.

Un juego excesivo puede afectar a:

• Precisión de posicionamiento

• Repetibilidad

• Consistencia del movimiento directo e inverso

• Control de trayectoria

• Respuesta del movimiento

Esto es especialmente importante para máquinas CNC, robots, equipos de automatización de precisión y sistemas de posicionamiento servo que realizan movimientos directos e inversos con frecuencia.

Para las aplicaciones que requieren un posicionamiento preciso y cambios frecuentes de dirección, un reductor planetario de precisión con bajo juego puede ayudar a mejorar la consistencia general del movimiento.

Inercia rotacional y respuesta dinámica del sistema servo

La inercia rotacional es otro parámetro que no debe pasarse por alto durante la selección de un reductor planetario.

En un sistema de movimiento servo, la relación entre la inercia del motor, las características del reductor y la inercia de la carga puede influir en el rendimiento dinámico del sistema.

Una relación de inercia inadecuada puede afectar a:

• Rendimiento de aceleración

• Rendimiento de desaceleración

• Velocidad de respuesta

• Estabilidad del control

• Rendimiento de posicionamiento

Por este motivo, un reductor planetario no debe seleccionarse como un componente mecánico aislado.

El servomotor, el reductor planetario y la carga accionada deben evaluarse como un sistema de movimiento completo.

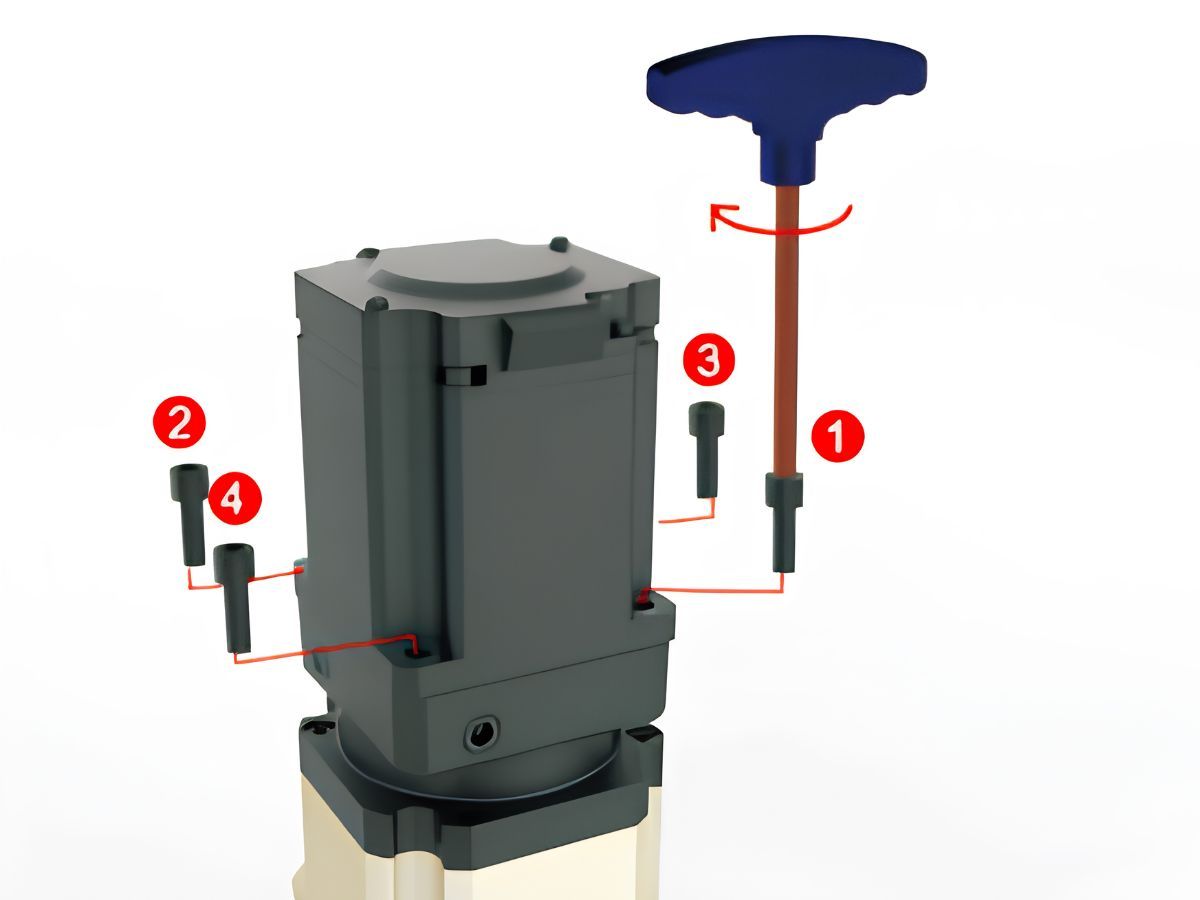

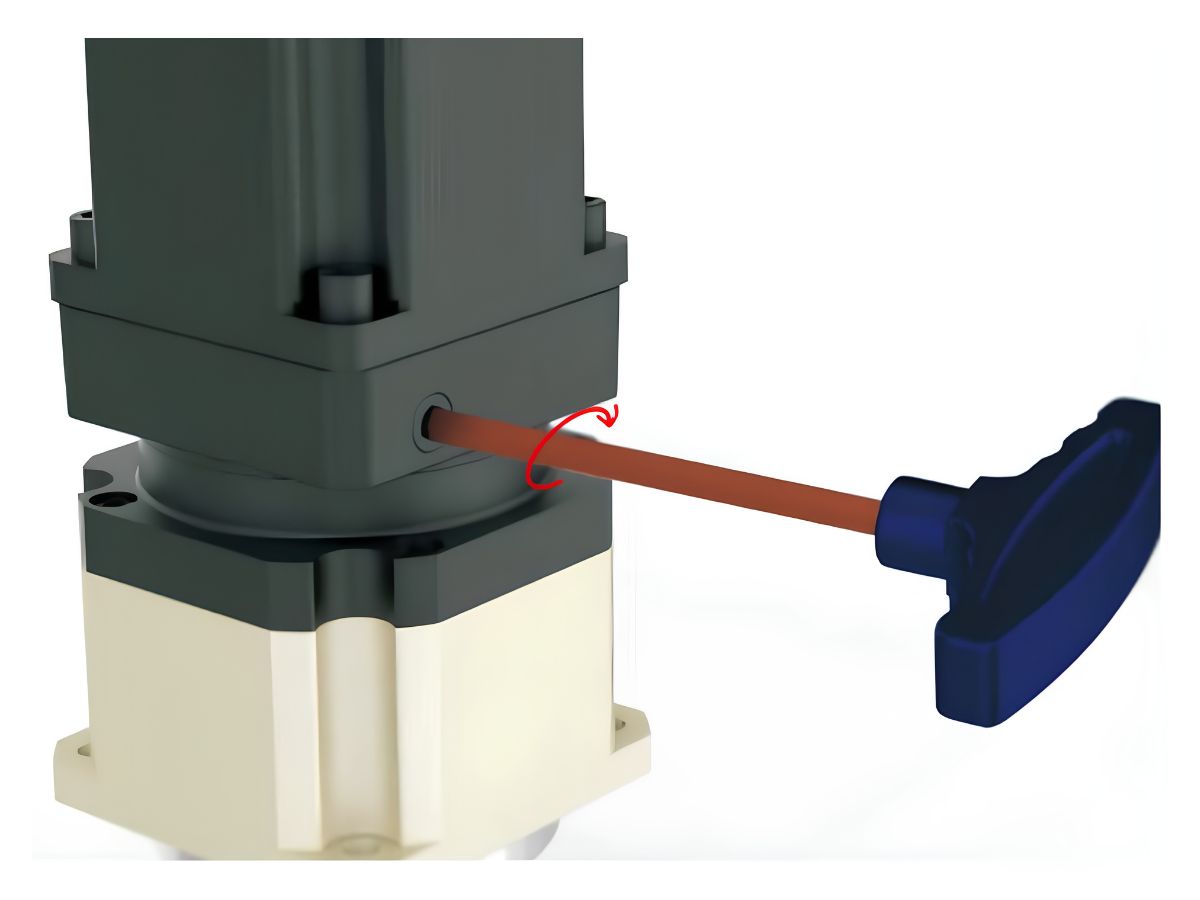

¿Cómo adaptar un reductor planetario a un servomotor?

Después de determinar los requisitos del reductor, los ingenieros también deben confirmar su compatibilidad con el servomotor.

Entre las especificaciones del motor que deben considerarse se incluyen:

• Par nominal

• Par máximo

• Velocidad nominal

• Velocidad máxima

• Dimensiones del eje del motor

• Dimensiones de la brida de montaje

• Espacio de instalación

La interfaz de entrada del reductor debe ser compatible con el motor seleccionado.

Por lo tanto, el proceso de selección debe relacionar las especificaciones del reductor con el modelo real del servomotor, en lugar de seleccionar el reductor de forma independiente.

Una correcta adaptación entre el motor y el reductor ayuda a crear un sistema de accionamiento servo completo y fiable.

¿Por qué son importantes las dimensiones mecánicas y las interfaces?

Aunque el par, la relación de transmisión y la precisión cumplan los requisitos de la aplicación, un reductor planetario no puede instalarse directamente si sus interfaces mecánicas no son compatibles con el equipo.

Por lo tanto, los ingenieros deben confirmar:

• Dimensiones de la brida de entrada

• Dimensiones del eje del motor

• Dimensiones de la brida de salida

• Orificios de montaje

• Orificio central

• Diámetro exterior

• Longitud total

• Dirección de instalación

Los planos CAD y los planos técnicos son especialmente importantes en esta etapa.

Antes de realizar un pedido, los fabricantes de equipos deben verificar el modelo final del reductor y sus dimensiones mecánicas con respecto al diseño real de la máquina.

Esto puede ayudar a evitar conflictos de instalación y modificaciones mecánicas innecesarias durante el montaje del equipo.

¿Cómo afectan las condiciones de funcionamiento a la selección de un reductor planetario?

Además de los parámetros mecánicos y de transmisión, también debe considerarse el entorno de trabajo.

El material de referencia especifica las siguientes condiciones de funcionamiento:

Temperatura de funcionamiento: -10°C a +90°C

Grado de protección: IP54/IP65

La lubricación y las condiciones de montaje también deben evaluarse según la aplicación.

Antes de seleccionar un reductor planetario de precisión, los ingenieros deben confirmar:

Si la temperatura de funcionamiento se encuentra dentro del intervalo especificado

Si el equipo está expuesto a polvo, humedad u otros contaminantes

Si la dirección de instalación es adecuada

Si el método de lubricación es apropiado para la aplicación

Estos factores pueden afectar directamente a la fiabilidad del reductor y al rendimiento operativo a largo plazo.

¿Por qué es importante el ruido en los reductores planetarios de precisión?

El ruido es otro factor de rendimiento que puede ser importante para determinadas aplicaciones.

Los sistemas servo de alta velocidad, los equipos médicos, los equipos de laboratorio y las máquinas de automatización de precisión pueden tener requisitos más estrictos en cuanto al ruido de funcionamiento y la suavidad del movimiento.

El ruido del reductor puede verse influido por factores como:

• Precisión de fabricación de los engranajes

• Precisión de montaje

• Estado de los rodamientos

• Lubricación

• Velocidad de entrada

Por lo tanto, al comparar reductores planetarios de precisión, los ingenieros deben evaluar el nivel de ruido junto con el par, la relación de transmisión, la precisión y la velocidad de funcionamiento.

Soluciones de reductores planetarios de precisión de HONPINE

Para robots, equipos de automatización, máquinas CNC y sistemas de movimiento accionados por servomotores, seleccionar el reductor planetario adecuado requiere equilibrar la relación de transmisión, el par de salida, la eficiencia, el juego, la inercia, las dimensiones de instalación y las condiciones de funcionamiento.

HONPINE proporciona soluciones de reductores planetarios de precisión para aplicaciones de control de movimiento y automatización industrial.

El proceso de selección puede estructurarse en los siguientes pasos:

Determinar las condiciones de funcionamiento

↓

Determinar la velocidad de entrada y salida

↓

Calcular la relación de transmisión requerida

↓

Confirmar el par de salida

↓

Evaluar la eficiencia y la adaptación de la inercia

↓

Confirmar los requisitos de juego y posicionamiento

↓

Adaptar el servomotor

↓

Verificar las dimensiones mecánicas

↓

Confirmar el entorno de funcionamiento

Este enfoque sistemático ayuda a los fabricantes de equipos a seleccionar un reductor planetario correctamente adaptado al sistema de movimiento servo completo.

Conclusión: comenzar la selección del reductor planetario con el sistema completo

Seleccionar un reductor planetario de precisión no consiste simplemente en elegir una relación de transmisión o un par nominal.

Para los equipos de automatización de precisión y los sistemas de movimiento servo, la clave está en evaluar el sistema de transmisión completo.

Desde la velocidad de entrada y salida hasta la relación de transmisión y el par de salida, y desde el juego y la precisión de posicionamiento hasta la eficiencia de transmisión, la inercia rotacional, el ruido, la compatibilidad del motor y las condiciones de funcionamiento, cada parámetro puede influir en el rendimiento final del movimiento.

Por lo tanto, el reductor planetario más adecuado no es necesariamente el que presenta la especificación individual más alta. Es el que ofrece la mejor adaptación a las condiciones de funcionamiento de la máquina y al sistema servo.

Con experiencia en transmisión de movimiento de precisión, HONPINE proporciona soluciones de reductores planetarios para robótica, automatización industrial, equipos CNC y otras aplicaciones accionadas por servomotores, ayudando a los fabricantes de equipos a desarrollar sistemas de movimiento más precisos, eficientes y fiables.
