¿Cómo elegir una plataforma rotativa hueca? Guía completa de selección

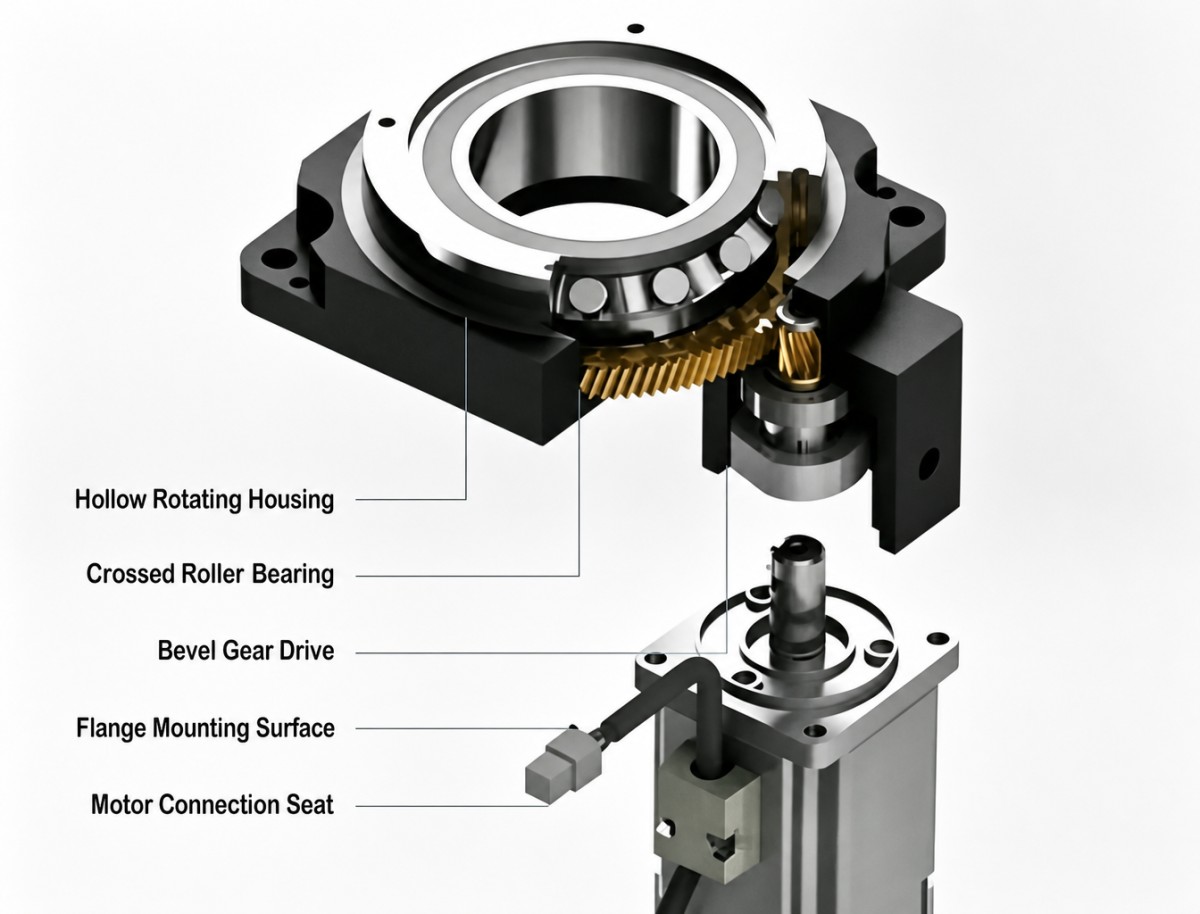

UnaPlataforma Rotativa Huecaes un componente rotativo de precisión utilizado habitualmente en aplicaciones de control de movimiento, como posicionamiento automatizado, indexado, inspección, procesamiento láser y dosificación. En comparación con los mecanismos rotativos convencionales, su centro hueco permite que cables, líneas de aire, fibras ópticas y otros servicios pasen directamente a través del eje de rotación, lo que facilita lograr un diseño de máquina compacto e integrado.

Dependiendo de la estructura de transmisión y los requisitos de la aplicación, un mecanismo rotativo hueco también puede denominarse Mesa Rotativa HuecaoActuador Rotativo Hueco. Aunque estos productos puedan parecer similares externamente, su capacidad de carga, precisión de posicionamiento, diámetro interior hueco, velocidad, rigidez y configuración del motor pueden variar significativamente.

Por esta razón, la selección de una plataforma rotativa hueca no debe basarse en un único parámetro, como el par nominal o la velocidad máxima. Una selección adecuada debe considerar la carga real, la excentricidad, la inercia, los requisitos de precisión, el diámetro interior hueco, la aceleración, el ciclo de trabajo, la orientación de instalación y el entorno operativo.

¿Qué se debe considerar al seleccionar una plataforma rotativa hueca?

En aplicaciones prácticas, una secuencia de selección útil es:

Carga y momento de vuelco → Inercia de carga → Precisión de posicionamiento y rotación → Diámetro interior hueco → Velocidad y aceleración → Compatibilidad con el motor → Instalación y entorno → Margen de seguridad

Esta secuencia ayuda a prevenir un problema común: seleccionar una plataforma rotativa basándose en especificaciones nominales e ignorando las condiciones reales de funcionamiento de la máquina.

1. Comience por las condiciones reales de funcionamiento

Antes de comparar distintos modelos de Mesa Rotativa Hueca, defina primero cómo funcionará realmente el mecanismo rotativo.

Los parámetros básicos deben incluir:

Peso total de la carga útil, el utillaje y la pieza de trabajo

Distancia entre el centro de gravedad y el eje de rotación

• Par de salida requerido

• Cargas axiales y radiales

• Velocidad máxima de rotación

• Aceleración y desaceleración

• Número de ciclos de arranque y parada

• Precisión de posicionamiento requerida

• Repetibilidad requerida

• Diámetro interior hueco requerido

• Orientación de instalación

• Entorno operativo

Por ejemplo, una mesa rotativa que transporta una pieza de trabajo de 10 kg con su centro de gravedad cerca del eje de rotación puede tener requisitos mecánicos completamente distintos a los de una pieza de trabajo de 10 kg montada a 100 mm del eje.

El peso es el mismo, pero el momento de vuelco es diferente.

2. Compruebe el par nominal y el par máximo

El par es uno de los primeros parámetros que los ingenieros normalmente comprueban al seleccionar una Plataforma Rotativa Hueca, pero el par nominal y el par máximo deben entenderse por separado.

El par nominal generalmente se refiere al par que el mecanismo rotativo puede soportar de forma continua bajo condiciones de funcionamiento especificadas.

El par máximo es más relevante para aceleraciones, desaceleraciones, arranques o cargas de impacto de corta duración.

Para cargas de resistencia continua, el par requerido debe mantenerse dentro del rango de par nominal. Durante la aceleración o cambios repentinos de movimiento, el par instantáneo puede aproximarse a la capacidad de par máximo.

Sin embargo, el par por sí solo no es suficiente.

La carga mecánica también puede generar fuerza axial, fuerza radial y momento de vuelco. Por lo tanto, debe comprobarse la capacidad de carga del Actuador Rotativo Hueco completo, en lugar de seleccionar un modelo únicamente según su par de salida nominal.

3. Preste atención a la carga excéntrica y al momento de vuelco

La carga excéntrica es uno de los factores que con más frecuencia se pasan por alto al seleccionar una plataforma rotativa.

Cuando el centro de gravedad de la pieza de trabajo o del utillaje está desplazado respecto al eje de rotación, se genera un momento de vuelco.

El cálculo básico es:

M = F × L

Donde:

M = momento de vuelco

F = fuerza de carga

L = distancia desde el centro de la carga hasta el eje de rotación

Por ejemplo, si una carga de 10 kg se sitúa a 100 mm del eje de rotación:

F ≈ 10 × 9.81 = 98.1 N

M ≈ 98.1 × 0.1 = 9.81 N·m

Por ello, dos aplicaciones con el mismo peso de carga útil pueden requerir plataformas rotativas completamente diferentes.

Para aplicaciones que implican grandes cargas excéntricas, aceleración rápida o impactos externos, los ingenieros también deben dejar un margen de seguridad mecánico adecuado en lugar de seleccionar una plataforma cercana a su límite teórico.

4. Calcule la inercia de carga, no solo el peso de la carga

El peso de la carga determina la carga mecánica básica, pero la inercia rotacional determina la dificultad de acelerar y desacelerar la carga.

Para una carga simplificada con forma de disco:

J = 1/2 × m × r²

Donde:

J = momento de inercia

m = masa

r = radio de rotación

El cálculo real de inercia debe considerar la geometría de la pieza de trabajo, el utillaje, la plataforma rotativa y otros componentes giratorios.

Para un mecanismo rotativo de tipo reductor, la inercia de carga también puede convertirse al lado del motor según la relación de reducción. De forma simplificada:

J_motor-side = J_load / i²

Donde i es la relación de reducción.

La inercia de carga resultante en el lado del motor debe compararse entonces con la inercia del rotor del motor.

¿Por qué es importante la compatibilidad de inercias?

Si la inercia de carga es excesivamente alta en relación con la inercia del motor, el sistema puede experimentar:

• Mayor tiempo de aceleración y desaceleración

• Mayor desviación de posicionamiento

• Vibración durante el arranque o la parada

• Errores de seguimiento del servo

• Sobrecarga del motor

• Dificultad para lograr el tiempo de ciclo requerido

Una relación de inercia como inercia de carga / inercia del rotor del motor < 5 puede utilizarse como referencia de ingeniería en algunas aplicaciones servo, pero no debe tratarse como una norma universal.

La relación de inercia aceptable depende del motor, el accionamiento, el algoritmo de control, el mecanismo de reducción, el perfil de aceleración y el ciclo de trabajo real.

Para un Actuador Rotativo Hueco utilizado en un sistema servo de alta velocidad y aceleración frecuente, la compatibilidad de inercias generalmente merece más atención que en una aplicación de indexado de baja velocidad.

5. Comprenda la diferencia entre la repetibilidad de posicionamiento y la precisión rotacional

La precisión es otro factor importante de selección, pero varios parámetros diferentes se confunden con frecuencia.

Precisión de posicionamiento repetitivo

La precisión de posicionamiento repetitivo describe la consistencia con la que la plataforma rotativa puede regresar a la misma posición.

Esto es especialmente importante para:

• Inspección visual

• Montaje automatizado

• Dosificación

• Procesamiento láser

• Aplicaciones de indexado

• Posicionamiento de precisión

Holgura

La holgura se refiere a la separación mecánica o movimiento perdido que puede producirse cuando cambia el sentido de rotación.

Una baja holgura es especialmente importante para aplicaciones que implican posicionamiento bidireccional frecuente.

Para aplicaciones en las que la plataforma gira principalmente en un solo sentido, la holgura puede tener un impacto diferente en el rendimiento del sistema.

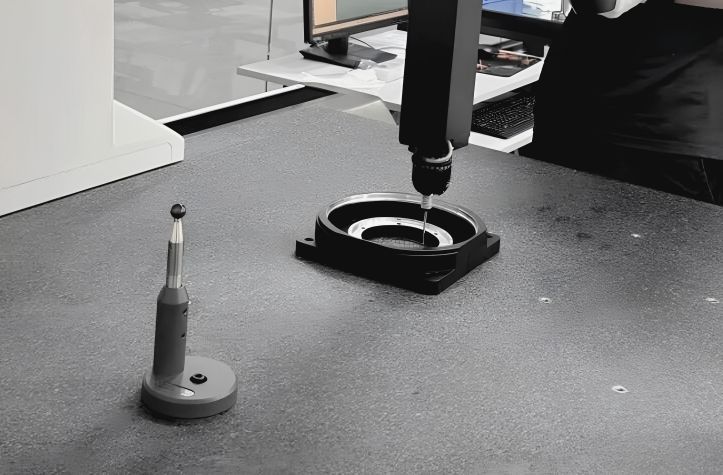

Descentramiento radial y axial

Para utillajes de precisión, sistemas de inspección y aplicaciones ópticas, el descentramiento frontal y el descentramiento radial pueden ser tan importantes como la repetibilidad de posicionamiento.

Por lo tanto, al comparar distintas Mesas Rotativas Huecas, no considere una sola especificación de precisión. Deben considerarse todos los requisitos de precisión mecánica de la aplicación.

6. Seleccione el diámetro interior hueco según los requisitos reales de tendido

La estructura hueca es una de las principales ventajas de una Plataforma Rotativa Hueca.

El orificio central puede proporcionar una vía de tendido para:

• Cables del motor

• Cables del encoder

• Tubos neumáticos

• Líneas de vacío

• Fibras ópticas

• Cableado de sensores

• Líneas de refrigeración

Sin embargo, elegir el mayor diámetro interior hueco posible no siempre es la mejor solución.

Un diámetro interior mayor puede aumentar las dimensiones exteriores, el tamaño estructural, el peso y el coste del mecanismo rotativo.

Al seleccionar el diámetro del orificio, considere no solo el conjunto de cables actual, sino también:

• Dimensiones de los conectores

• Radio de curvatura de los cables

• Tamaño de los racores neumáticos

• Requisitos futuros de cableado

• Espacio de mantenimiento

• Holgura de instalación

El objetivo es proporcionar suficiente espacio interno para el tendido sin aumentar innecesariamente el tamaño de todo el conjunto rotativo.

7. Compruebe la velocidad, la aceleración y la desaceleración

La velocidad máxima es otro parámetro importante, pero siempre debe evaluarse junto con la aceleración y el ciclo de trabajo.

Una plataforma rotativa puede ser técnicamente capaz de alcanzar una determinada velocidad máxima, pero esto no significa necesariamente que deba funcionar continuamente a esa velocidad con una carga pesada.

Para aplicaciones de indexado, los parámetros clave pueden ser:

• Ángulo de rotación

• Tiempo de indexado

• Tiempo de aceleración

• Tiempo de desaceleración

• Tiempo de permanencia

• Número de ciclos por minuto

Para la rotación continua, también deben considerarse el rendimiento térmico y la reducción de par.

Cuando la aceleración y la desaceleración son demasiado agresivas, el sistema puede experimentar vibración, impactos mecánicos, ruido anormal o menor estabilidad de posicionamiento.

Aumentar el tiempo de aceleración y desaceleración puede, en ocasiones, mejorar el rendimiento global del movimiento sin cambiar la propia plataforma rotativa.

8. Distinga entre funcionamiento intermitente y continuo

Muchas Plataformas Rotativas Huecas son especialmente adecuadas para indexado y posicionamiento intermitentes.

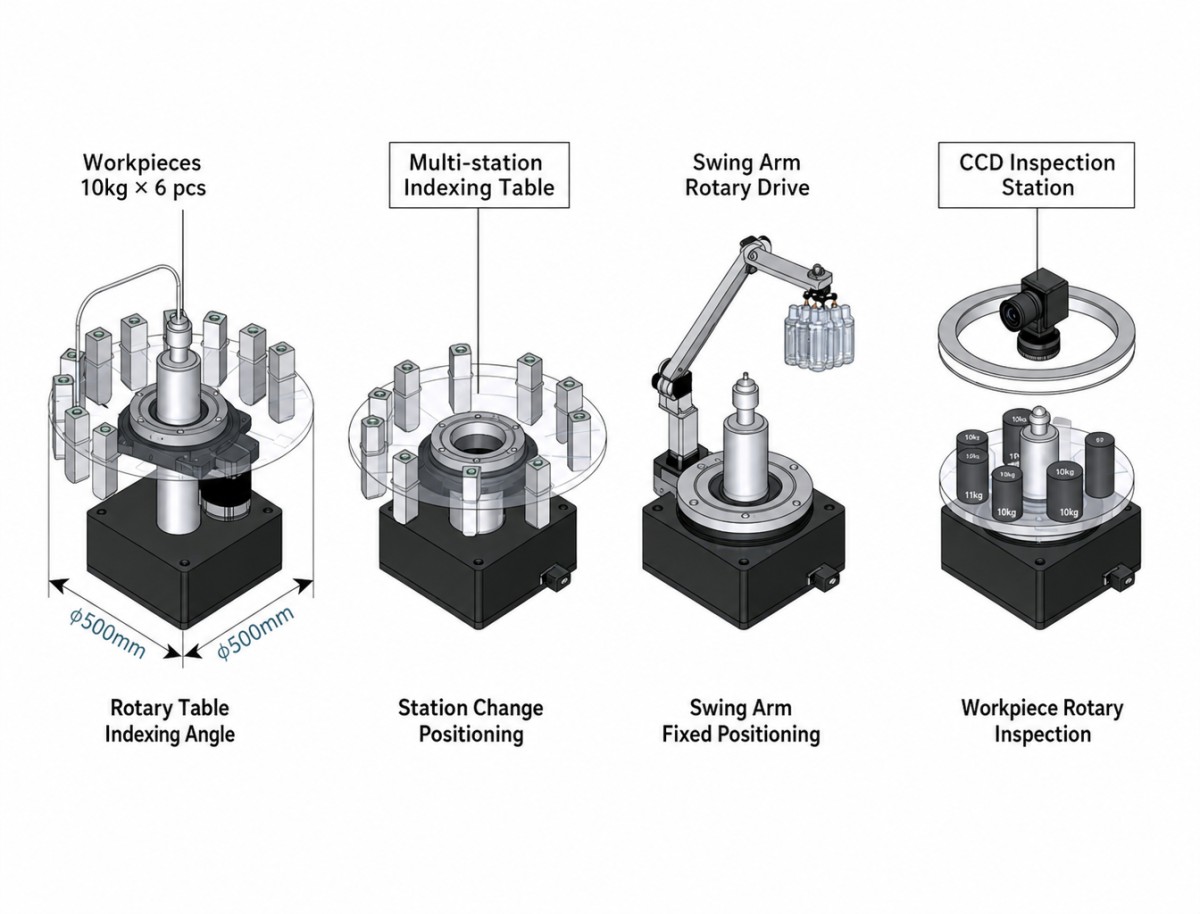

Las aplicaciones típicas incluyen:

• Indexado CNC

• Estaciones de montaje

• Inspección visual

• Marcado láser

• Dosificación

• Automatización multiestación

Estas aplicaciones suelen requerir un posicionamiento rápido seguido de un período estacionario.

La rotación continua es diferente.

Si la plataforma necesita girar continuamente durante períodos prolongados, los ingenieros deben evaluar:

• Par continuo

• Velocidad del rodamiento

• Calentamiento del motor

• Eficiencia del reductor

• Lubricación

• Disipación térmica

• Ciclo de trabajo

La misma plataforma rotativa puede tener prestaciones admisibles diferentes según funcione de forma intermitente o continua.

9. Combine la plataforma rotativa hueca con el motor

Para un mecanismo rotativo accionado por motor, el motor y la transmisión deben considerarse como un único sistema de movimiento.

Los parámetros básicos de compatibilidad incluyen:

• Par de motor requerido

• Velocidad de motor requerida

• Inercia del rotor del motor

• Relación de reducción

• Par de salida

• Requisitos de aceleración

• Brida del motor

• Interfaz de eje o acoplamiento

• Configuración del encoder

• Orientación de instalación

El par de motor requerido debe calcularse a partir de la carga real y la relación de reducción, en lugar de seleccionar simplemente un motor basándose en el par de salida de la plataforma.

Para aplicaciones que requieren una integración compacta, un Actuador Rotativo Hueco con motor, encoder y transmisión integrados puede reducir el número de componentes mecánicos externos y simplificar la integración del sistema.

10. Considere la orientación de instalación

La orientación de instalación puede afectar a la carga real sobre el mecanismo rotativo.

La instalación horizontal es habitual para las mesas rotativas, pero la instalación vertical puede introducir carga axial adicional o cambiar la dirección de la carga gravitacional.

Antes de seleccionar un modelo, confirme:

• Instalación horizontal o vertical

• Dirección de la carga gravitacional

• Carga axial

• Carga radial

• Momento de vuelco externo

• Estructura de montaje del utillaje

• Rigidez de la brida de salida

Para aplicaciones verticales, la estructura mecánica debe ser capaz de soportar la carga de forma segura incluso cuando el sistema de accionamiento esté desconectado.

11. Considere el entorno operativo

El entorno operativo puede afectar directamente a la vida útil y la fiabilidad de una plataforma rotativa.

Para aplicaciones que implican polvo, virutas, refrigerante u otros contaminantes, compruebe el nivel de protección y la estructura de sellado requeridos.

Los factores ambientales típicos incluyen:

• Polvo y residuos

• Fluido de corte

• Humedad

• Temperatura

• Sustancias corrosivas

• Vibración

• Funcionamiento frecuente de arranque y parada

Para entornos húmedos o corrosivos, también puede ser necesario considerar el tratamiento superficial y la protección anticorrosiva.

Si la aplicación implica ciclos frecuentes de arranque y parada, especialmente más de 20 ciclos por minuto, deben evaluarse la vida útil de los rodamientos y las condiciones térmicas, en lugar de basarse únicamente en la vida nominal especificada.

12. Compruebe la rigidez y la vida útil de los rodamientos

El sistema de transmisión no es el único factor que determina el rendimiento de una Mesa Rotativa Hueca.

La estructura de los rodamientos también afecta a:

• Rigidez radial

• Rigidez axial

• Rigidez a la inclinación

• Descentramiento

• Capacidad de carga

• Vida útil

Para aplicaciones con grandes cargas excéntricas o requisitos de alta precisión, la rigidez de los rodamientos adquiere especial importancia.

Una plataforma con par suficiente pero rigidez mecánica insuficiente puede seguir presentando deflexión o errores de posicionamiento bajo carga.

Por lo tanto, debe evaluarse toda la estructura mecánica, en lugar de comparar únicamente la relación de transmisión o el par del motor.

13. Deje un margen de seguridad adecuado

Generalmente no es aconsejable seleccionar una plataforma rotativa exactamente en el límite de carga calculado.

El margen de seguridad requerido depende de la aplicación real.

Para cargas intermitentes relativamente estables, puede utilizarse como referencia preliminar un margen de ingeniería de aproximadamente 1.2–1.5×.

Para aplicaciones que implican cargas de impacto, gran excentricidad o aceleración y desaceleración frecuentes, puede ser apropiado un margen mayor, como 1.5–2×.

Estos valores deben tratarse como referencias de ingeniería y no como normas universales. La selección final debe verificarse con respecto a las especificaciones del fabricante sobre carga, par, rodamientos, velocidad y ciclo de trabajo.

14. Lista de verificación para seleccionar una plataforma rotativa hueca

Antes de seleccionar un modelo, es útil preparar la siguiente información:

Con estos parámetros disponibles, resulta mucho más fácil comparar diferentes configuraciones de Plataforma Rotativa Hueca y Actuador Rotativo Hueco.

15. Diferentes aplicaciones requieren diferentes prioridades de selección

No existe una única especificación que determine si una plataforma rotativa es adecuada para todas las aplicaciones.

Para aplicaciones de alta precisión, un Actuador Rotativo Hueco puede proporcionar una solución más integrada cuando el motor, la transmisión, el encoder y el mecanismo de salida deben trabajar juntos como un sistema de movimiento completo.

16. Errores comunes al seleccionar una plataforma rotativa hueca

 Considerar únicamente el par nominal

Una plataforma puede tener suficiente par nominal y, aun así, no ser adecuada debido a una carga excéntrica, inercia o carga axial/radial excesivas.

Seleccionar basándose únicamente en el peso de la carga útil

Dos cargas con la misma masa pueden generar momentos de vuelco muy diferentes según su distancia respecto al eje de rotación.

Tratar la relación de inercia como un valor fijo

Una relación de inercia de 5 se utiliza a veces como referencia de ingeniería, pero el valor adecuado depende del motor, el servoaccionamiento, la aceleración y el sistema de control.

Considerar únicamente la precisión de posicionamiento

La precisión de posicionamiento repetitivo, la holgura, el descentramiento, la rigidez y la vibración son indicadores de rendimiento distintos.

Elegir el mayor diámetro interior hueco

Un diámetro interior mayor proporciona más espacio de tendido, pero también puede aumentar el tamaño y el coste de todo el mecanismo rotativo.

Ignorar el ciclo de trabajo

Una plataforma rotativa utilizada para indexado ocasional tiene requisitos térmicos y de rodamientos distintos de otra que funciona continuamente a alta velocidad.

Ignorar la orientación de instalación

La instalación vertical puede introducir cargas axiales y gravitacionales diferentes en comparación con la instalación horizontal.

¿Cómo seleccionar la plataforma rotativa hueca adecuada?

La selección de una Plataforma Rotativa Hueca debe comenzar por las condiciones mecánicas reales, en lugar de un único parámetro de catálogo.

Primero determine la carga total y la excentricidad, y después calcule el momento de vuelco y la inercia rotacional. Posteriormente, evalúe la precisión de posicionamiento, la repetibilidad, la holgura, el descentramiento, el diámetro interior hueco, la velocidad, la aceleración y el ciclo de trabajo.

Para sistemas que requieren una solución de movimiento más integrada, un Actuador Rotativo Hueco puede combinar el mecanismo de transmisión, el motor, el encoder y la estructura de salida en una unidad rotativa compacta. Esto puede simplificar la integración mecánica y proporcionar una solución más limpia para el movimiento rotativo automatizado.

Para aplicaciones como indexado CNC, manipulación de obleas, inspección visual, procesamiento láser, dosificación, manipulación de paneles y posicionamiento de precisión, la solución adecuada debe seleccionarse finalmente de acuerdo con los requisitos completos de carga, precisión, velocidad, estructura y entorno de la máquina.

Por lo tanto, una secuencia de selección práctica es:

Momento de vuelco → Par de carga → Inercia de carga → Precisión → Diámetro interior hueco → Velocidad y aceleración → Compatibilidad con el motor → Instalación y entorno → Margen de seguridad

Este enfoque proporciona una base más fiable para seleccionar la Plataforma Rotativa Hueca, Mesa Rotativa Hueca o Actuador Rotativo Hueco adecuados para la aplicación.
