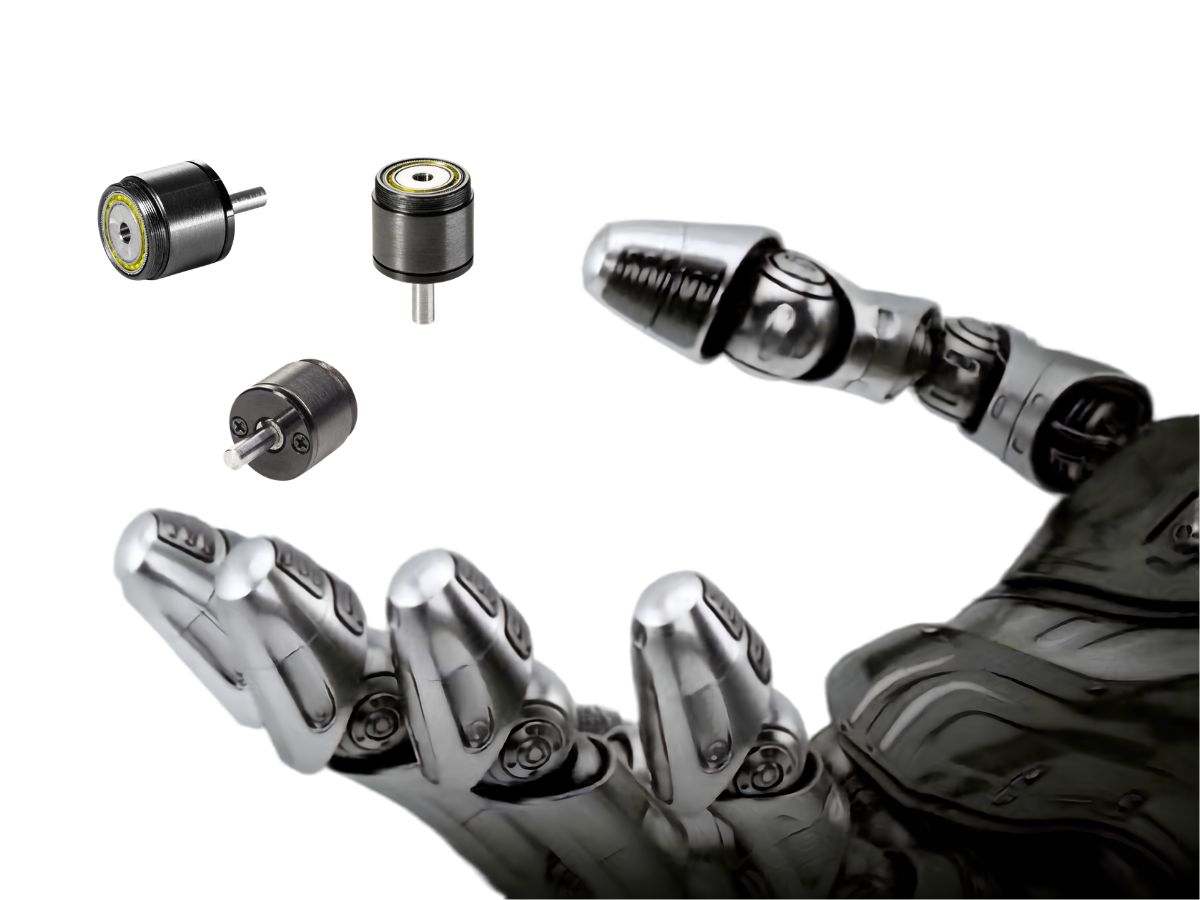

Microrreductor armónico para muñecas, manos dextras y articulaciones de la cabeza de robots humanoides

¿Por qué son importantes los reductores armónicos Micro en la robótica humanoide?

Los robots humanoides avanzan hacia estructuras más compactas, una mayor destreza y dimensiones más similares a las humanas. Estos avances están generando nuevos requisitos para los sistemas de transmisión utilizados en sus articulaciones.

La muñeca, la mano dextra, las articulaciones de los dedos y las articulaciones de la cabeza del robot humanoide presentan restricciones de espacio especialmente estrictas. Sus sistemas de transmisión deben proporcionar altas relaciones de reducción, baja holgura, alta densidad de par y un movimiento preciso a baja velocidad sin aumentar significativamente el tamaño o el peso de la articulación.

Aquí es donde el reductor armónico Micro adquiere relevancia.

A diferencia de un actuador de robot completo, un reductor armónico es el componente de transmisión de precisión que convierte la rotación de alta velocidad del motor en un movimiento de salida controlado y de alto par. Cuando se integra con un motor de par sin marco, un encoder y un rodamiento, puede formar parte de una articulación compacta de robot humanoide.

Por lo tanto, para los fabricantes que desarrollan articulaciones compactas para robots humanoides, el reductor desempeña un papel importante en la determinación del tamaño, la precisión y el rendimiento mecánico de la articulación final.

Reductor armónico Micro para las articulaciones de la muñeca de robots humanoides

La muñeca del robot humanoide conecta el antebrazo con la mano dextra y normalmente debe soportar tanto el peso de la mano como las cargas externas generadas durante el agarre y la manipulación.

Al mismo tiempo, la muñeca debe encajar en un espacio mecánico relativamente reducido.

Un reductor armónico Micro puede proporcionar una alta relación de reducción dentro de una estructura de transmisión compacta, permitiendo que un motor relativamente pequeño genere el par de salida requerido.

Sus características de baja holgura también son valiosas para las articulaciones de muñeca que realizan con frecuencia ajustes de pequeño ángulo y cambios en la dirección de rotación.

Una arquitectura típica de articulación de muñeca puede combinar un motor de par sin marco, un reductor armónico Micro, un encoder y un rodamiento de rodillos cruzados. Si el reductor utiliza una configuración hueca, los cables y el cableado de los sensores pueden pasar por la abertura central, ayudando a los ingenieros a crear una estructura interna más ordenada.

Por lo tanto, para las aplicaciones de muñeca de robots humanoides, el principal valor del reductor es la combinación de transmisión compacta, alta relación de reducción, baja holgura y alta densidad de par.

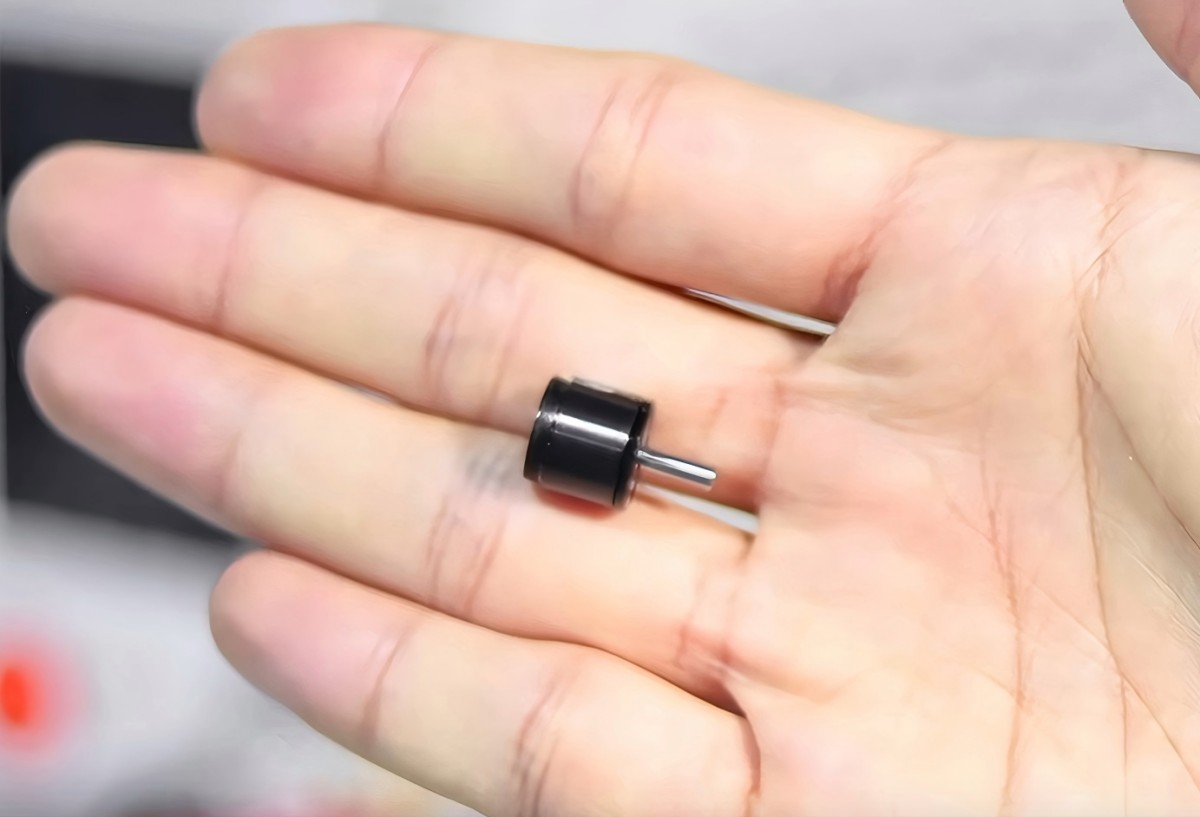

Reductor armónico Micro para las manos dextras de robots humanoides

La mano dextra exige una miniaturización aún mayor del reductor.

Una mano de robot humanoide puede contener múltiples articulaciones de dedos controladas de forma independiente. Si cada componente de transmisión es demasiado grande, los dedos se vuelven más gruesos y pesados, lo que puede afectar a la estructura general de la mano y a su capacidad para realizar manipulaciones similares a las humanas.

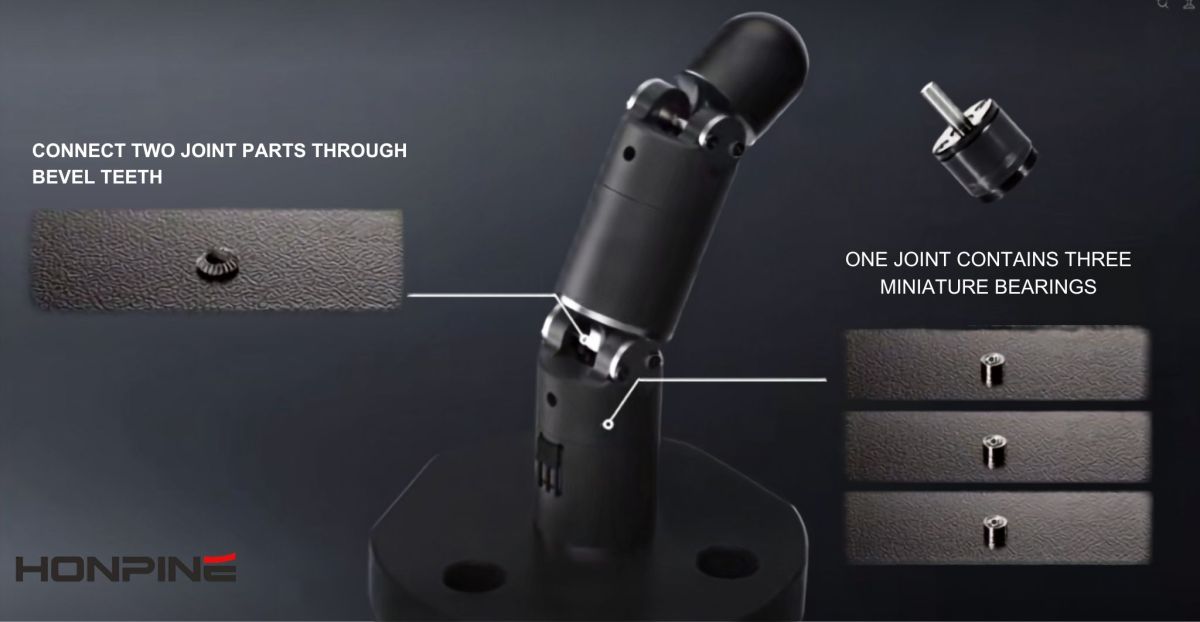

Una transmisión armónica miniaturizada puede integrarse directamente en las articulaciones individuales de los dedos.

El reductor armónico Micro proporciona la reducción de velocidad y la multiplicación de par necesarias, manteniendo al mismo tiempo una estructura de transmisión rotativa compacta.

Esto lo hace especialmente adecuado para las articulaciones de dedos robóticos en las que el espacio de instalación es extremadamente limitado.

¿Por qué es importante el micromovimiento a baja velocidad en las articulaciones de los dedos robóticos?

Las manos dextras humanoides realizan muchos movimientos que son fundamentalmente diferentes de los movimientos de los robots industriales convencionales.

Un dedo puede necesitar moverse lentamente mientras está en contacto con un objeto, realizar un pequeño ajuste de posición después de agarrarlo o regular continuamente su posición durante la manipulación.

Estas operaciones hacen mayor hincapié en:

baja holgura, transmisión suave, posicionamiento preciso y movimiento controlado a baja velocidad.

El reductor armónico Micro puede ayudar a proporcionar una transmisión mecánica precisa entre el motor y la articulación del dedo, facilitando los movimientos finos necesarios para la manipulación dextra.

Esto es especialmente relevante para aplicaciones como el agarre de precisión, la manipulación de objetos, la manipulación de herramientas y el ensamblaje.

Reductor armónico Micro frente a husillo de avance miniaturizado para articulaciones de dedos

Los husillos de avance miniaturizados se utilizan habitualmente cuando un mecanismo requiere un movimiento lineal. Sin embargo, una articulación de dedo robótico es fundamentalmente un mecanismo rotativo.

Un husillo de avance convierte el movimiento rotativo en movimiento lineal y puede requerir bielas o componentes mecánicos adicionales para convertir ese movimiento lineal en la rotación del dedo.

En cambio, un reductor armónico Micro proporciona una transmisión rotativa directa y puede colocarse alrededor del eje de rotación de la articulación del dedo.

Por lo tanto, las dos tecnologías responden a requisitos mecánicos diferentes. Un husillo de avance miniaturizado puede ser eficaz cuando se requiere un accionamiento lineal, mientras que un reductor armónico Micro es especialmente adecuado para articulaciones rotativas compactas de precisión.

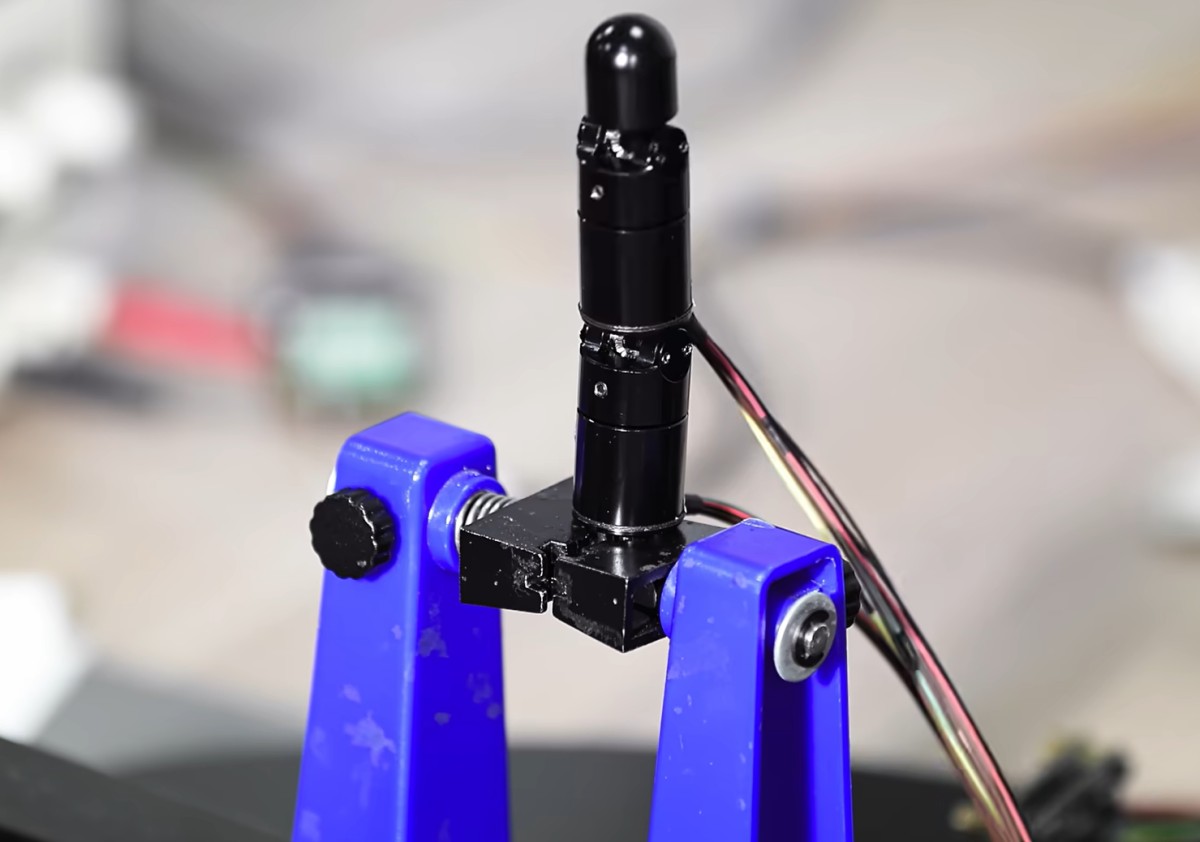

Reductor armónico Micro para las articulaciones de la cabeza de robots humanoides

Las cabezas de los robots humanoides suelen integrar cámaras, sensores de profundidad y otros componentes de percepción. Estos sistemas requieren movimientos controlados de giro e inclinación, a la vez que deben funcionar dentro de una estructura mecánica compacta.

Un reductor armónico Micro puede utilizarse como componente de transmisión de precisión entre el motor y el mecanismo rotativo de la cabeza.

Su estructura compacta y su baja holgura pueden facilitar el posicionamiento preciso de cámaras y otros sensores.

En robots humanoides que realizan seguimiento de objetos, interacción con personas, posicionamiento visual y percepción del entorno, una transmisión armónica compacta puede ayudar a lograr un movimiento controlado de la cabeza sin requerir una caja de engranajes grande.

Principales ventajas de los reductores armónicos Micro para robots humanoides

El valor de un reductor armónico Micro en la robótica humanoide proviene de varias características que trabajan conjuntamente.

Transmisión compacta

Un reductor armónico miniaturizado puede alcanzar una relación de reducción relativamente alta sin requerir múltiples etapas de engranajes, ayudando a reducir el espacio ocupado por el sistema de transmisión.

Alta densidad de par

Las muñecas y las articulaciones de los dedos de los robots humanoides tienen un espacio de instalación limitado. Una alta densidad de par permite que el sistema de transmisión proporcione el par de salida requerido sin aumentar innecesariamente las dimensiones de la articulación.

Baja holgura

La baja holgura es importante para las articulaciones que cambian de dirección con frecuencia o realizan ajustes de pequeño ángulo. Puede ayudar a mejorar la relación entre el movimiento del motor y el movimiento real de la articulación.

Configuración de eje hueco

Un reductor armónico hueco puede proporcionar un paso central para los cables del motor, el cableado del encoder y los cables de los sensores, lo que puede simplificar el tendido interno de cables en las articulaciones compactas de robots humanoides.

Fácil integración con motores sin marco

La estructura coaxial de la transmisión armónica la hace adecuada para integrarse con motores de par sin marco. Junto con encoders y rodamientos, estos componentes pueden formar un conjunto compacto de transmisión para articulaciones.

Selección de reductores armónicos Micro para articulaciones de robots humanoides

El reductor más pequeño no es necesariamente el mejor reductor para todas las aplicaciones de robots humanoides.

La selección debe considerar los requisitos reales de cada articulación, incluido el par nominal, el par máximo, la velocidad de salida, la inercia de la carga, la aceleración, el ciclo de trabajo, las cargas externas y el espacio de instalación disponible.

Una articulación de muñeca generalmente experimenta cargas externas mayores que una articulación de dedo. Una articulación de dedo hace mayor hincapié en el diámetro, el peso y la precisión a baja velocidad. Una articulación de cabeza puede dar mayor importancia a la compacidad, la suavidad del movimiento y la precisión de posicionamiento.

Por lo tanto, el reductor armónico Micro debe seleccionarse de acuerdo con las condiciones de funcionamiento específicas y los requisitos mecánicos de cada articulación del robot humanoide.

Conclusión

El desarrollo de los robots humanoides está generando una demanda de sistemas de transmisión de precisión más pequeños y altamente integrados.

La muñeca del robot humanoide requiere un reductor compacto capaz de soportar el peso de la mano y las cargas de manipulación. La mano dextra y las articulaciones de los dedos robóticos requieren componentes de transmisión extremadamente pequeños que puedan facilitar un movimiento preciso a baja velocidad sin hacer que los dedos sean excesivamente grandes. Las articulaciones de la cabeza de los robots humanoides requieren una transmisión compacta y precisa para el posicionamiento de cámaras y sensores.

Un reductor armónico Micro responde a estos requisitos gracias a su estructura compacta, alta relación de reducción, baja holgura y alta densidad de par.

Cuando se combina con un motor de par sin marco, un encoder y un rodamiento, el reductor puede actuar como el núcleo de transmisión de precisión de una articulación compacta de robot humanoide.

Para los fabricantes que desarrollan muñecas de robots humanoides, manos dextras, articulaciones de dedos robóticos y mecanismos compactos para la cabeza, los reductores armónicos Micro proporcionan una solución de transmisión rotativa de precisión en la que el tamaño, el peso, la holgura y la densidad de par son factores críticos de diseño.
