Análisis de la precisión de transmisión de módulos de junta de robot integrados: factores clave de error y métodos de optimización para la robótica de alta precisión

Este artículo se centra en la precisión de transmisión de módulos integrados de articulación robótica, que son actuadores principales en robots industriales y sistemas robóticos humanoides. El módulo integra un servomotor, un reductor de precisión y un sistema de control en una estructura compacta, mejorando significativamente la eficiencia del movimiento, la rigidez y la precisión de posicionamiento. A medida que la robótica evoluciona hacia una mayor precisión y un rendimiento dinámico superior, la precisión de transmisión se convierte en un factor crítico que determina la fiabilidad general del sistema. El estudio proporciona un marco sistemático para modelar y optimizar los errores de transmisión en articulaciones robóticas de alto rendimiento.

Introducción: Por qué importa la precisión de transmisión en los módulos de articulación robótica

Con el rápido desarrollo de los robots industriales, los robots humanoides y los sistemas de automatización inteligente, los módulos integrados de articulación robótica de alta precisión se han convertido en componentes centrales de los sistemas modernos de movimiento robótico.

Los módulos de articulación integrados suelen combinar un servomotor, un reductor de precisión (armónico o planetario) y un sistema de control en una estructura compacta. Este diseño integrado mejora:

• La eficiencia del movimiento

• La rigidez estructural

• La fiabilidad de la transmisión

• La precisión de posicionamiento

Sin embargo, la precisión de transmisión de la articulación robótica determina directamente la precisión de posicionamiento, la repetibilidad y la suavidad del movimiento, lo que la convierte en uno de los indicadores de rendimiento más críticos en el diseño de actuadores robóticos.

Idea clave: La precisión de transmisión es una métrica de rendimiento a nivel de sistema impulsada por errores mecánicos acoplados.

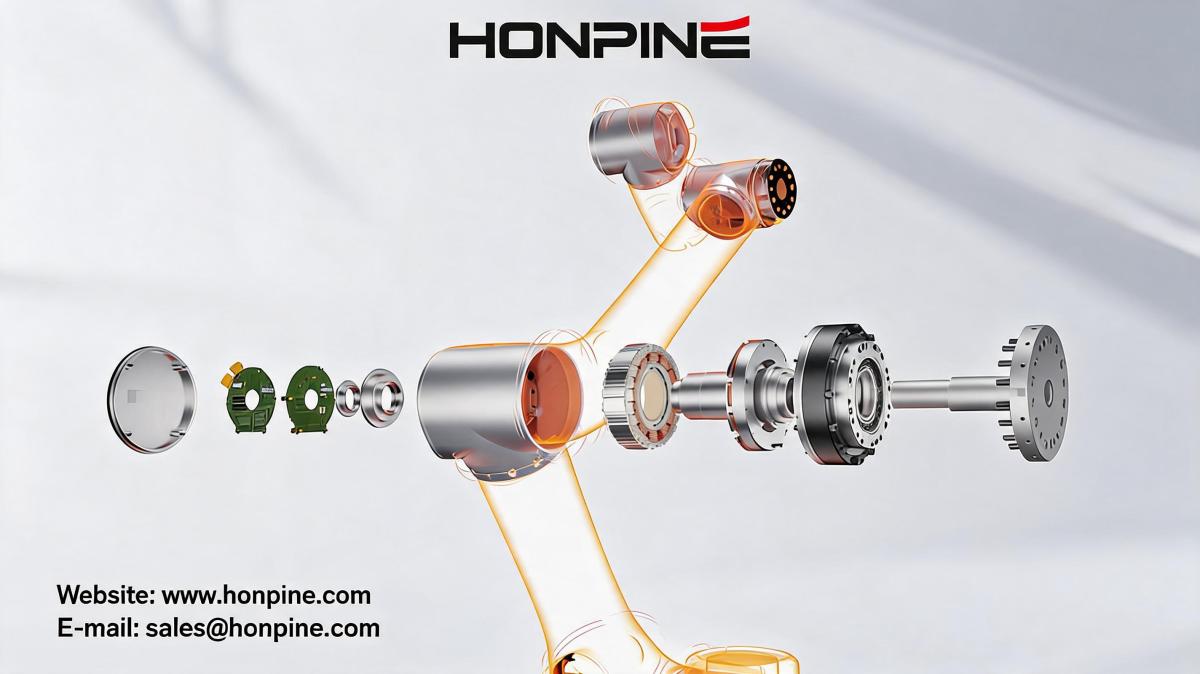

Estructura de los módulos integrados de articulación robótica

Un módulo integrado de articulación robótica generalmente consta de:

• Servomotor

• Sistema de acoplamiento del eje de entrada

• Reductor de precisión (armónico o planetario)

• Eje de salida y sistema de rodamientos

El eje de salida del motor impulsa directamente el eje de entrada del reductor, reduciendo los enlaces intermedios de transmisión y minimizando los errores acumulados.

Tipos comunes de reductores:

Reductores armónicos: precisión ultraalta, holgura casi nula

Reductores planetarios: alta densidad de par, gran durabilidad

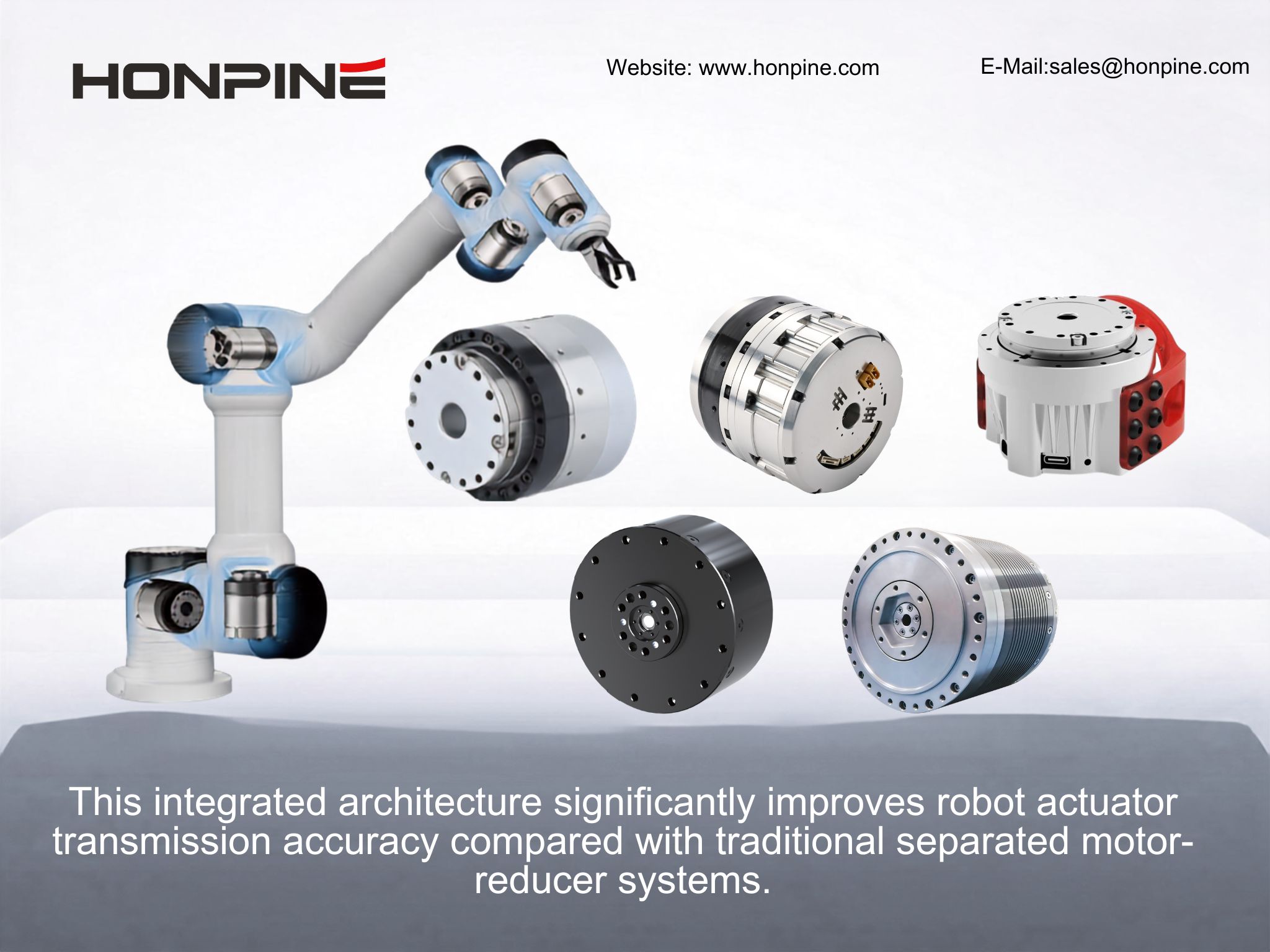

Esta arquitectura integrada mejora significativamente la precisión de transmisión del actuador robótico en comparación con los sistemas tradicionales separados de motor y reductor.

Método de modelado de la precisión de transmisión

Para analizar los mecanismos de degradación de la precisión, se desarrolló un modelo numérico de precisión de transmisión.

El modelo considera múltiples fuentes reales de error, entre ellas:

• Tolerancias de fabricación

• Desalineación del montaje

• Desviación de concentricidad

• Errores de posición

• Inexactitudes de instalación

Idea clave del modelado:

El error de transmisión no es causado por un solo factor, sino por la superposición y el acoplamiento de desviaciones mecánicas de múltiples fuentes en todo el sistema.

Factores de error clave que afectan la precisión de transmisión

1. Errores del lado de entrada (impacto moderado)

Los errores del lado de entrada incluyen:

• Desviación de instalación del eje del motor

• Desalineación del eje de entrada del reductor

• Errores de posicionamiento en el montaje

Aunque se atenúan parcialmente a través de la cadena de transmisión, estos errores pueden:

• Alterar las condiciones de engrane

• Aumentar la desviación de transmisión a nivel de sistema

• Reducir la estabilidad del movimiento

Conclusión: La precisión del lado de entrada es esencial para mantener un rendimiento de transmisión estable.

2. Errores de excentricidad (el factor más crítico)

El error de excentricidad es el factor más influyente en la precisión de transmisión de la articulación robótica.

Afecta directamente el comportamiento interno del reductor al:

• Modificar la distribución de carga entre los componentes móviles

• Generar fluctuaciones periódicas de transmisión

• Reducir la estabilidad del equilibrio dinámico

A medida que aumenta la excentricidad:

• El error de transmisión aumenta de forma significativa

• Las fluctuaciones de salida se vuelven más severas

• La estabilidad del sistema disminuye

Conclusión: El control de la excentricidad es la prioridad de diseño más crítica en los módulos de articulación integrados.

3. Errores del lado de salida (impacto bajo)

Los errores del lado de salida provienen principalmente de:

• Tolerancias de los rodamientos

• Desviaciones en el montaje estructural

Los resultados de la simulación muestran:

• Variación mínima en la precisión de transmisión

• Curvas de error casi idénticas en diferentes condiciones

Conclusión: Los errores del lado de salida tienen una influencia limitada en comparación con los errores del lado de entrada y de excentricidad.

Validación mediante simulación y experimentación

Se probó un prototipo de módulo integrado de articulación robótica para validar el modelo numérico.

Condición de optimización:

• Mejora de la precisión de mecanizado de los componentes del lado de entrada

• Reducción del error del lado de entrada de 33 μm → 5 μm

Resultados experimentales:

• Reducción del error de transmisión de 30 arcseconds → 23 arcseconds

• Mejora general: aproximadamente 23%

Los resultados experimentales coincidieron estrechamente con las predicciones de la simulación, confirmando la fiabilidad del modelo de precisión de transmisión.

Estrategia clave de optimización para articulaciones robóticas de alta precisión

Con base en el análisis de simulación y experimental, se recomiendan las siguientes prioridades de optimización:

• Prioridad 1: Controlar la precisión de mecanizado de la excentricidad (factor de mayor impacto)

• Prioridad 2: Mejorar la alineación del eje de entrada y la precisión de mecanizado

• Prioridad 3: Mejorar la precisión del montaje del reductor

• Prioridad 4: Mantener tolerancias aceptables en el lado de salida

Conclusión clave: La optimización de la precisión del lado de entrada es el método más rentable para mejorar la precisión general de transmisión.

Preguntas frecuentes sobre la precisión de transmisión de los módulos de articulación robóticaTransmission Accuracy

Q1: ¿Cuál es el principal factor que afecta la precisión de transmisión de la articulación robótica?

El error de excentricidad es el factor dominante porque afecta directamente el movimiento interno del reductor y la distribución de carga.

Q2: ¿Cómo se puede mejorar la precisión de transmisión en los módulos de articulación robótica?

El método más eficaz es mejorar la precisión de mecanizado del lado de entrada y controlar estrictamente los errores de excentricidad.

Q3: ¿Por qué la excentricidad es más crítica que el error del lado de salida?

Porque la excentricidad participa directamente en la mecánica de transmisión interna y no puede atenuarse mediante los componentes posteriores.

Q4: ¿Cuánta mejora se puede lograr mediante la optimización?

En este estudio, mejorar la precisión del lado de entrada redujo el error de transmisión en aproximadamente 23%.

Conclusión

Este estudio presenta un modelo integral de análisis de la precisión de transmisión para módulos integrados de articulación robótica, identificando las principales fuentes de error mecánico y sus efectos en el rendimiento del sistema.

Hallazgos clave:

• El error de excentricidad es el factor más influyente

• El error del lado de entrada es el segundo factor más importante

• El error del lado de salida tiene un impacto mínimo

Al mejorar la precisión de mecanizado del lado de entrada, el rendimiento de transmisión mejoró en aproximadamente 23%, demostrando un enfoque de optimización práctico y eficaz para sistemas robóticos de alta precisión
