¿Qué hace Harmonic Drive Company?

Si alguna vez te has preguntado, “¿Qué hace Harmonic Drive Company?”, la respuesta está en el corazón de la tecnología moderna de movimiento de precisión. Ampliamente utilizada en máquinas herramienta y sistemas avanzados de automatización, Harmonic Drive Company se especializa en soluciones de engranajes de alta precisión que mejoran el posicionamiento, la eficiencia y el diseño compacto. Este artículo explora sus productos principales, sus aplicaciones industriales y por qué su tecnología es importante en la fabricación de alto rendimiento.

Para compradores, ingenieros de diseño y gerentes de producción del sector de máquinas herramienta, esa pregunta rara vez es teórica. Afecta directamente la precisión de los ejes, la huella de la máquina, la repetibilidad, los intervalos de mantenimiento y la capacidad de mantener tolerancias ajustadas durante largos ciclos de producción.

En términos prácticos, la tecnología Harmonic Drive está estrechamente vinculada a sistemas de movimiento accionados por servomotor donde importan el tamaño compacto, la baja holgura y la transmisión precisa. En máquinas herramienta, esto puede influir en mesas rotativas, cambiadores de herramientas, unidades de carga articuladas, sistemas de indexación y automatización auxiliar integrada en equipos CNC.

Actividad principal: movimiento de precisión y tecnología de engranajes para máquinas herramienta

En esencia, Harmonic Drive Company desarrolla y suministra componentes de engranajes de precisión y productos de control de movimiento diseñados para aplicaciones que requieren un posicionamiento rotacional exacto en un formato compacto. La familia de productos más conocida es el reductor de onda de deformación, que suele seleccionarse cuando la holgura debe ser extremadamente baja y las relaciones de transmisión deben mantenerse altas dentro de un espacio de instalación limitado.

Para los equipos de máquinas herramienta, esto es importante porque muchos subsistemas operan en condiciones exigentes: indexación continua, ciclos frecuentes de arranque-parada, sincronización servo y posicionamiento repetitivo a menudo dentro de minutos de arco o mejor. Una disposición estándar de engranajes rectos o planetarios puede ser adecuada en algunos casos, pero no siempre cuando el volumen de instalación es reducido y se debe controlar la deriva de precisión.

¿Qué productos suelen asociarse con las soluciones Harmonic Drive?

La cartera generalmente incluye reductores de precisión, módulos actuadores, componentes servo, unidades rotativas y conjuntos de movimiento integrados. En entornos de máquinas herramienta, estos productos suelen combinarse con servomotores de 200 W a varios kW, según la carga del eje, el ciclo de trabajo y los requisitos de aceleración.

Una ventaja importante es la capacidad de lograr relaciones de reducción elevadas, a menudo en una sola etapa compacta. Relaciones como 30:1, 50:1, 80:1 o 100:1 pueden respaldar un control de movimiento fino sin necesidad de una caja de engranajes multietapa grande, lo que ayuda a los diseñadores a reducir la complejidad mecánica y ahorrar espacio de instalación.

Por qué la baja holgura importa en las máquinas herramienta

En el mecanizado CNC y la automatización relacionada, la holgura afecta la calidad del contorneado, la precisión de indexación y el posicionamiento repetible de la herramienta o la pieza. Incluso pequeños errores de transmisión pueden hacerse visibles en el acabado superficial, la interpolación circular o las tareas de indexación angular. En muchas aplicaciones, mantener la holgura cerca del rango práctico más bajo ayuda a preservar la consistencia en programas de producción de 8 horas, 16 horas o 24 horas.

• Posicionamiento del eje rotativo para unidades compactas de 4.º o 5.º eje
• Mecanismos automáticos de cambio de herramientas con ciclos repetidos de indexación
• Sistemas de pórtico o de carga articulada integrados con celdas CNC
• Estaciones de inspección que requieren movimiento angular preciso
• Automatización auxiliar en líneas de producción de alta mezcla y bajo volumen

La tabla siguiente describe cómo se compara la transmisión de precisión tipo Harmonic Drive con otros enfoques comunes de cajas de engranajes en el diseño de movimiento relacionado con máquinas herramienta.

La idea clave no es que un tipo de caja de engranajes sustituya a todos los demás. Más bien, las soluciones Harmonic Drive son especialmente relevantes cuando un fabricante de máquinas necesita 3 cosas a la vez: diseño compacto, posicionamiento preciso y comportamiento servo estable a lo largo de ciclos repetidos.

Dónde se utiliza la tecnología Harmonic Drive en los equipos de máquinas herramienta

La industria de máquinas herramienta combina cada vez más los equipos de corte con la automatización, la fijación flexible y los sistemas multieje compactos. En este entorno, la tecnología Harmonic Drive no se limita a un solo componente aislado. A menudo respalda varios puntos de movimiento en la misma celda de producción.

Escenarios de aplicación típicos

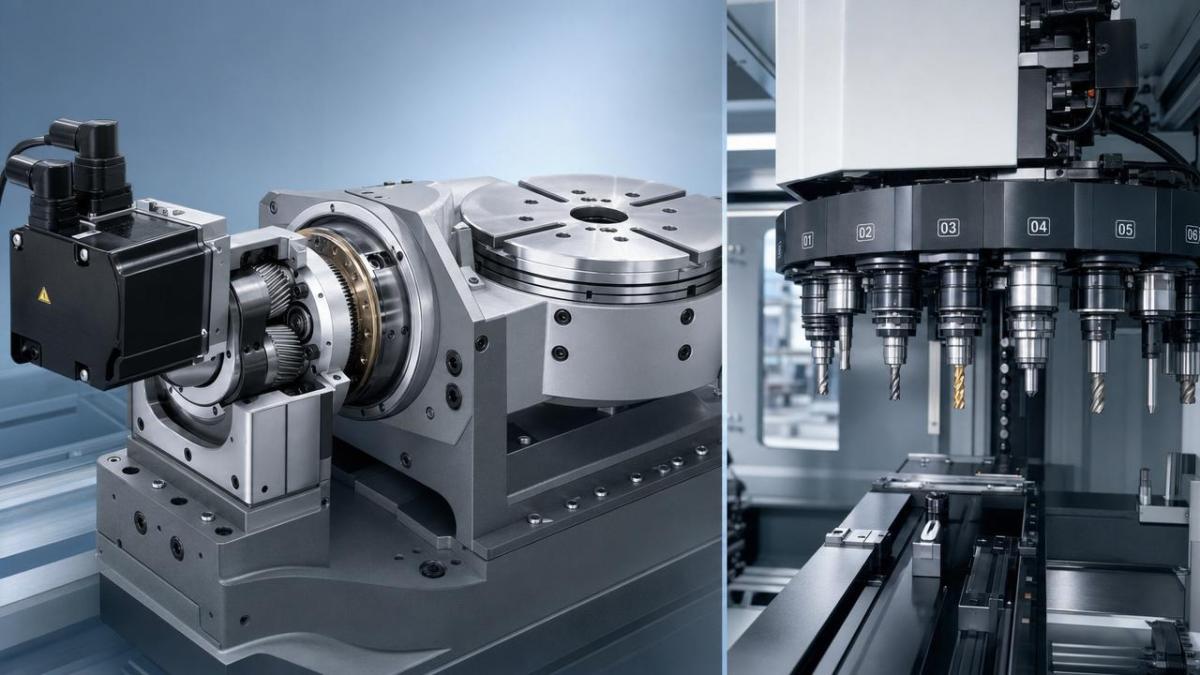

Un caso de uso común es el posicionamiento rotativo. En mesas de indexación, muñones o unidades de inclinación compactas, la reducción de precisión mejora el control angular y ayuda a que el servomotor funcione dentro de un rango velocidad-par más favorable. Esto es especialmente útil cuando las piezas requieren movimiento angular repetido en ciclos de 90°, 180° o 360° completos.

Otra aplicación es la carga y descarga automatizadas. Los brazos robóticos y los dispositivos de manipulación articulados conectados a máquinas herramienta suelen necesitar articulaciones ligeras con relaciones de reducción altas. Las unidades de engranajes compactas ayudan a reducir la inercia, lo que puede mejorar la aceleración y acortar el tiempo no productivo en unos pocos segundos por ciclo a lo largo de cientos de turnos.

Por qué importa el movimiento compacto

El espacio en planta es caro, y los cerramientos de máquina dejan un espacio limitado para mecanismos adicionales. Un paquete de transmisión más pequeño puede simplificar el enrutamiento de cables, las protecciones y el acceso para mantenimiento. Para los OEM que construyen plataformas de máquina modulares, ahorrar incluso 50 mm a 120 mm en el volumen de un eje puede mejorar la flexibilidad general del diseño.

La siguiente tabla muestra áreas comunes de aplicación en máquinas herramienta y la razón por la que puede seleccionarse una solución tipo Harmonic Drive.

Estas aplicaciones muestran por qué Harmonic Drive Company es relevante no solo para la robótica, sino también para los fabricantes de máquinas herramienta que mejoran al mismo tiempo la precisión, la densidad de automatización y la compacidad del sistema.

Cómo deben evaluar los compradores las soluciones Harmonic Drive

Al especificar un accionamiento de precisión para máquinas herramienta, los compradores deben evitar seleccionar solo por la relación de reducción. Una caja de engranajes que parece correcta sobre el papel puede rendir mal si los picos de par, el ciclo de trabajo, la rigidez, las necesidades de lubricación y la precisión de montaje no se revisan en conjunto.

Cuatro factores clave de evaluación

1. Precisión de posicionamiento requerida y rango aceptable de holgura
2. Par máximo, par continuo y perfil de carga de choque
3. Espacio de instalación disponible, orientación del eje e interfaz del motor
4. Vida útil esperada, intervalo de mantenimiento y frecuencia del ciclo de trabajo

Por ejemplo, una tarea de indexación de alta velocidad que opera 20 ciclos por minuto genera exigencias térmicas y de fatiga distintas a las de un eje de inclinación lento que se mueve solo unas pocas veces por hora. Del mismo modo, una máquina herramienta cerrada expuesta a neblina de refrigerante, partículas metálicas y vibración requiere decisiones cuidadosas sobre sellado y lubricación.

Errores comunes de especificación

Un error frecuente es dimensionar el par por debajo de lo necesario basándose en la carga promedio en lugar de los picos de aceleración. Otro es pasar por alto la rigidez del sistema, que afecta el ajuste del servo y el rendimiento dinámico. Los compradores también asumen a veces que todos los reductores de precisión se comportan de forma similar, aunque la respuesta, las características de desgaste y las tolerancias de montaje pueden variar considerablemente según el diseño.

En muchos proyectos, la mejor práctica es validar al menos 6 elementos antes de la compra: relación de reducción, carga radial admisible, carga axial, rigidez torsional, método de lubricación y tolerancia de alineación. Esto reduce el riesgo de rediseño durante el montaje o la puesta en marcha.

La tabla siguiente ofrece una lista de verificación práctica para los equipos de compras e ingeniería de máquinas herramienta.

Un proceso de evaluación disciplinado puede acortar el tiempo de implementación entre 2 y 4 semanas, especialmente cuando la caja de engranajes, el servomotor, los acoplamientos y los parámetros de control se revisan juntos al inicio de la fase de diseño.

Implementación, mantenimiento y valor a largo plazo

Comprender qué hace Harmonic Drive Company también significa entender cómo sus productos crean valor después de la instalación. En las máquinas herramienta, el rendimiento no se juzga solo por la precisión inicial, sino también por la consistencia, el tiempo de actividad, el acceso al servicio y la capacidad de mantener estable la producción durante meses o años.

Pasos de implementación para fabricantes de máquinas

1. Definir el ciclo de trabajo del eje, el rango de velocidad y los picos de par
2. Ajustar el reductor al tamaño del motor, al sistema de feedback y a la relación de inercia
3. Revisar la precisión de montaje, el soporte del eje y las condiciones del cerramiento
4. Ajustar el sistema servo bajo carga real y validar la repetibilidad del posicionamiento
5. Establecer intervalos de inspección de mantenimiento según el número de ciclos y el entorno

La puesta en marcha debe incluir la observación térmica durante el funcionamiento repetido, especialmente en ejes que realizan indexación densa o inversión continua. Una prueba de funcionamiento de 2 a 4 horas bajo una carga representativa suele revelar problemas de alineación o ajuste que una prueba breve puede pasar por alto.

Consideraciones de mantenimiento

Los componentes de movimiento de precisión se benefician de la inspección rutinaria en lugar de la reparación reactiva. En muchas instalaciones de máquinas herramienta, un intervalo práctico de revisión es cada 3 a 6 meses, según el nivel de contaminación, el ciclo de trabajo y las horas de operación. Las líneas críticas que operan en varios turnos pueden requerir comprobaciones más frecuentes.

Los equipos de mantenimiento deben supervisar cambios de ruido, aumento de temperatura, patrones de vibración, integridad de los sujetadores y estado de la lubricación. Las pequeñas desviaciones pueden indicar esfuerzo de montaje, desalineación, sobrecarga o avance del desgaste antes de que se conviertan en fallos que detengan la producción.

Beneficios a largo plazo para usuarios B2B

Cuando se seleccionan correctamente, los sistemas basados en Harmonic Drive pueden ayudar a los OEM de máquinas herramienta y a los usuarios finales a reducir la huella, mejorar la calidad de indexación y simplificar el diseño compacto multieje. Esto puede traducirse en un desarrollo más rápido de la máquina, mejor repetibilidad y un uso más eficiente del espacio del cerramiento.

Para los usuarios finales, el valor suele aparecer en una menor variación de la puesta a punto, un rendimiento de automatización más estable y menos problemas de precisión relacionados con el movimiento durante largas producciones. Para los OEM, puede facilitar la estandarización de plataformas en varios tamaños de máquina en lugar de rediseñar cada módulo rotativo desde cero.

Preguntas frecuentes

¿Harmonic Drive se utiliza solo en robots?

No. La robótica es un área de aplicación importante, pero las máquinas herramienta, los sistemas de indexación, los equipos semiconductores, los sistemas de inspección y los módulos de automatización compactos también utilizan este tipo de transmisión de precisión cuando la baja holgura y el diseño compacto son importantes.

¿Un engranaje armónico sustituye a todas las demás cajas de engranajes en máquinas herramienta?

No necesariamente. La selección depende del par, la velocidad, la rigidez, el objetivo de coste, el ciclo de trabajo y el espacio de instalación. En algunos sistemas de avance o ejes de carga pesada, otros tipos de transmisión pueden seguir siendo más adecuados.

¿Qué deben preguntar primero los compradores a los proveedores?

Empiece con los datos de la aplicación: función del eje, relación requerida, par máximo y continuo, perfil de movimiento, precisión objetivo, entorno de trabajo e intervalo de servicio esperado. Una información clara reduce el riesgo de sobredimensionamiento, subdimensionamiento o una puesta en marcha difícil más adelante.

Harmonic Drive Company desempeña un papel importante en el movimiento de precisión al suministrar tecnología de engranajes compacta y de alta precisión utilizada en equipos de máquinas herramienta y automatización integrada. Su relevancia es mayor cuando la baja holgura, la alta reducción, el espacio limitado y el control angular repetible deben coexistir en un mismo diseño.

Si está comparando opciones de accionamiento para ejes rotativos, cambiadores de herramientas, unidades de carga o sistemas de indexación de precisión, una revisión cuidadosa de las soluciones Harmonic Drive puede aclarar los límites de rendimiento, los requisitos de integración y el valor de mantenimiento a largo plazo. Contáctenos para hablar sobre su aplicación de máquinas herramienta, obtener una recomendación a medida o conocer más sobre soluciones de movimiento de precisión para la fabricación de alto rendimiento.
