Actuador Rotativo Servo con Transmisión Armónica
Actuadores Rotativos de Precisión con Transmisión Armónica

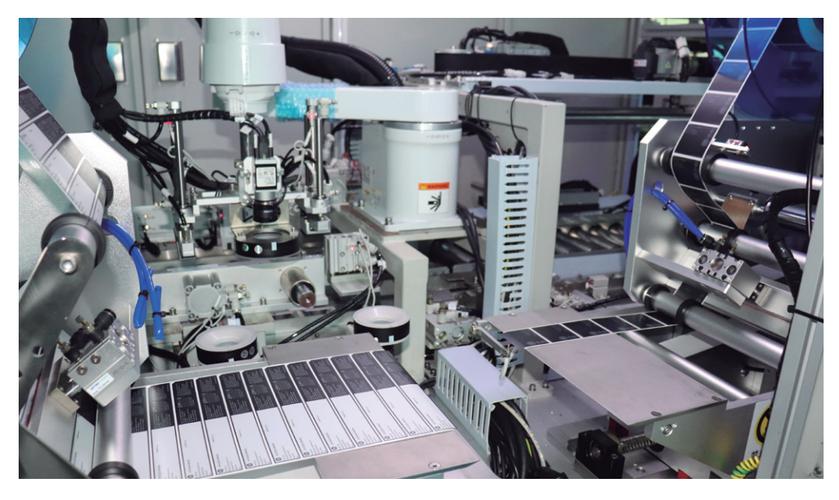

El actuador rotativo es una unidad de potencia diseñada específicamente para máquinas herramienta de precisión, automatización industrial y aplicaciones de semiconductores. Normalmente integra un motor de par sin carcasa de rotor interno con componentes como un reductor y un codificador para formar una unidad de actuador rotativo completa. La unidad de control (controlador) suele adoptar una configuración de accionamiento externo para lograr un control de movimiento de alta precisión para los equipos conectados.

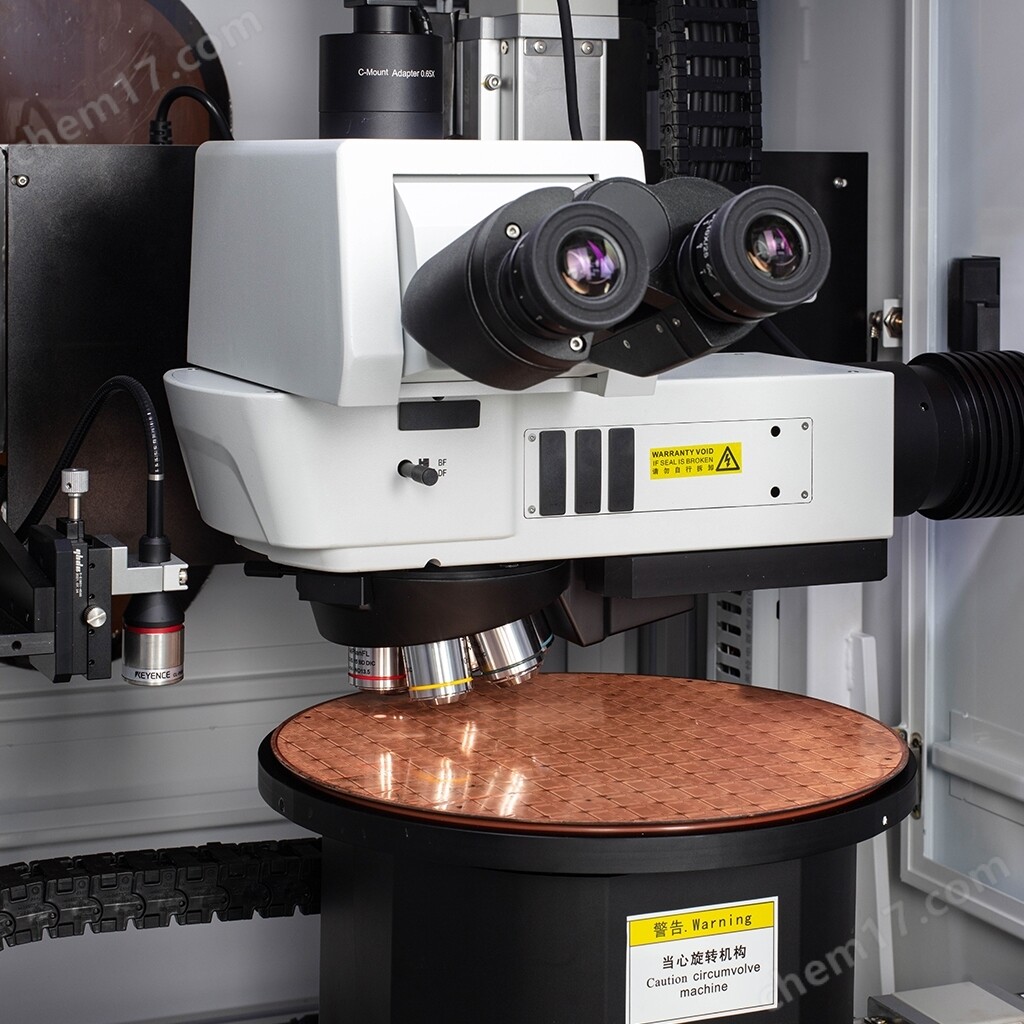

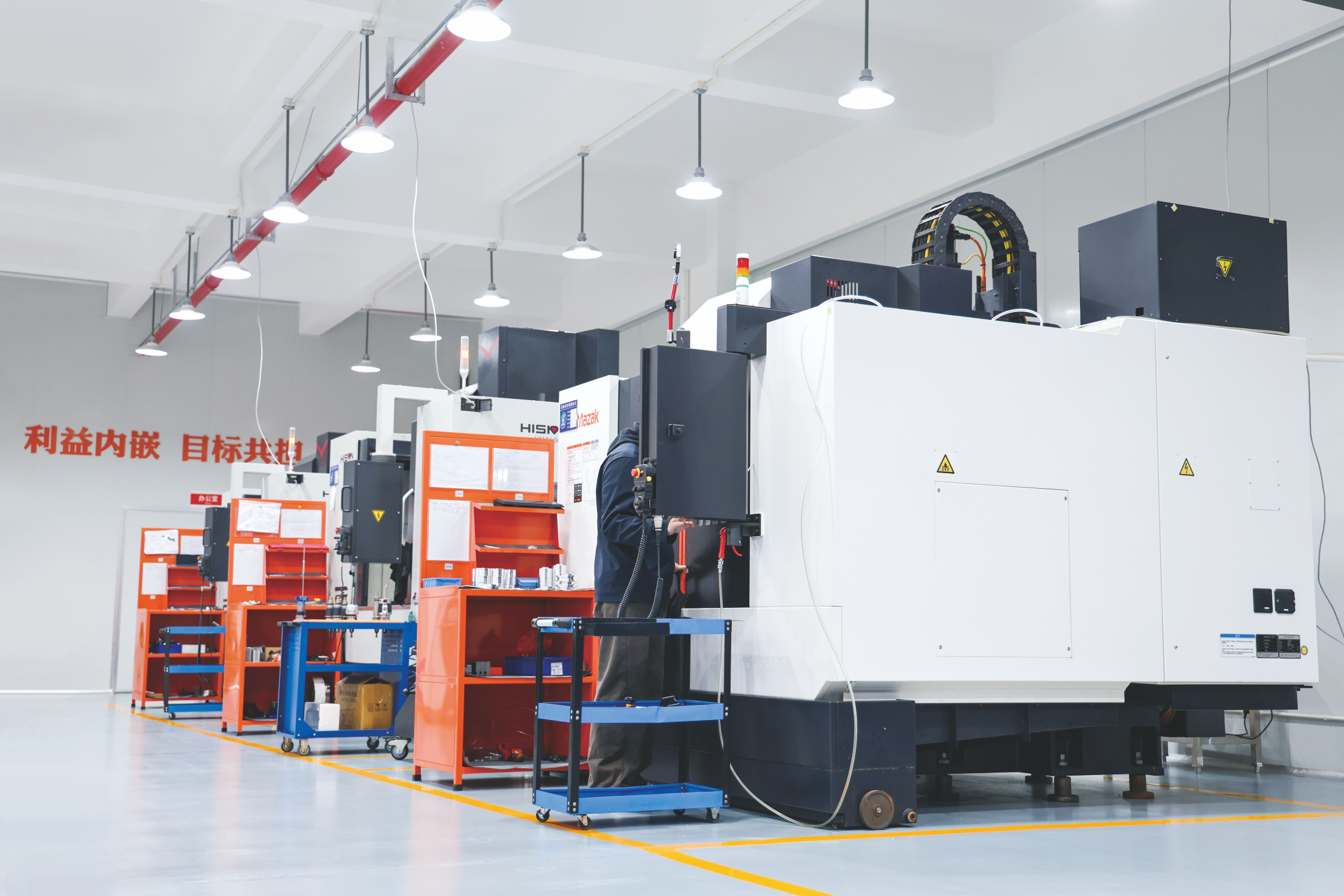

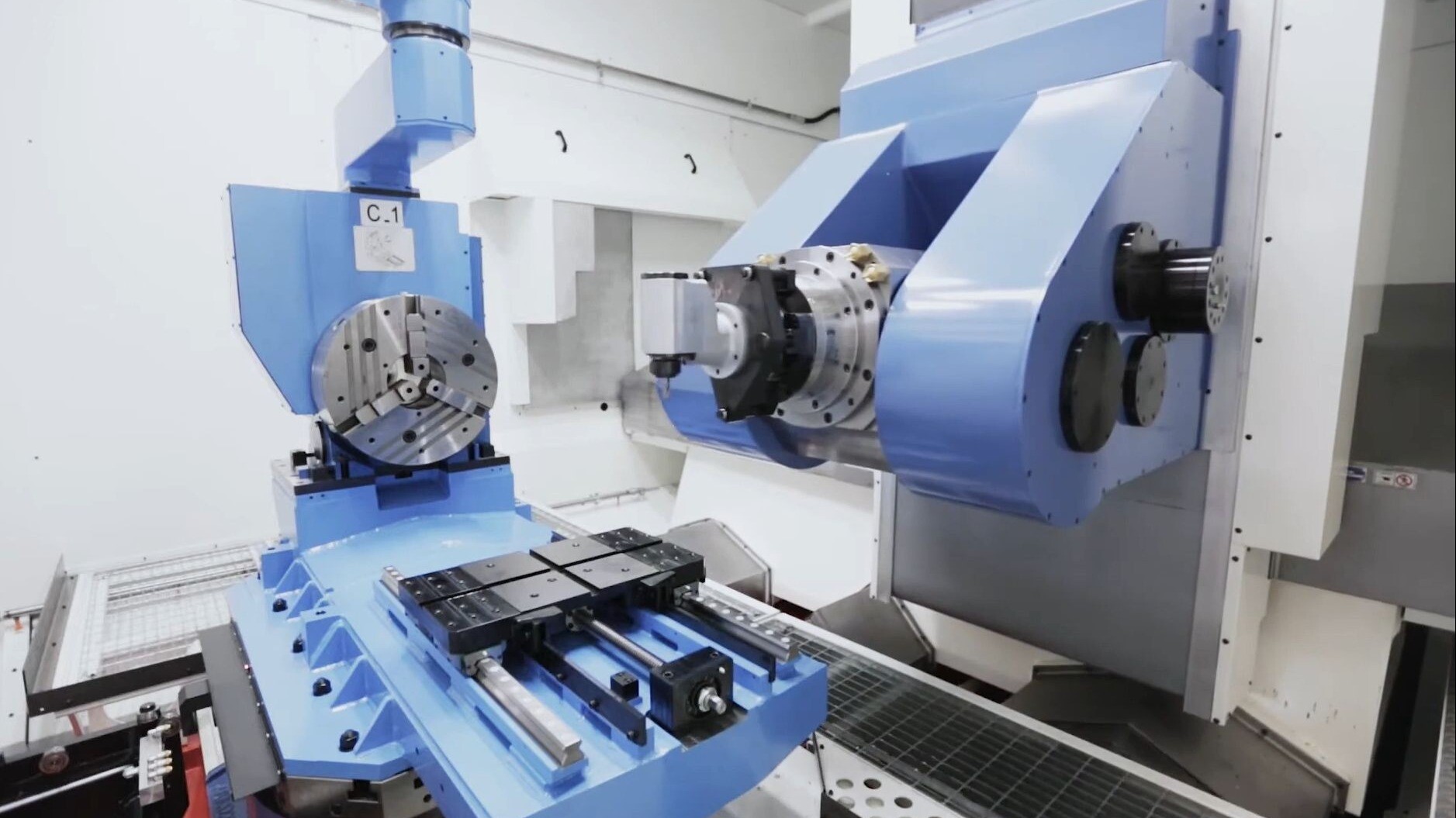

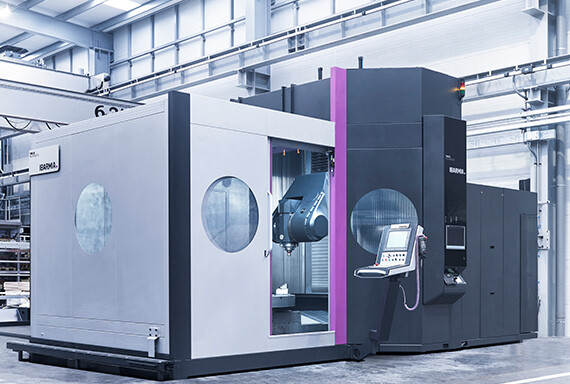

Los actuadores servo con transmisión armónica ofrecen compatibilidad de voltaje flexible, admitiendo tanto entradas de alimentación de CA de alto voltaje AC220V como entradas de CC de bajo voltaje DC48V. Se utilizan ampliamente en campos que requieren alta precisión e integración espacial compacta, como: Mesas rotativas de máquinas herramienta de precisión,Dispositivos médicos de alta precisión,Sistemas de corte láser de 5 ejes,Equipos de fabricación de semiconductores.
Según las diferencias en el diseño técnico, los actuadores rotativos se clasifican en dos tipos principales:
Actuadores rotativos para robots
Actuadores rotativos estándar
![Módulo de articulación armónica humano-robot con sensor de par y conector de cable integrado]( "Módulo de articulación armónica humano-robot con sensor de par y conector de cable integrado")
Módulo de articulación armónica humano-robot con sensor de par y conector de cable integradoEl módulo de articulación armónica TCHL es un módulo de articulación armónica que integra directamente un sensor de par en el reductor de accionamiento armónico. El sensor de par permite una medición precisa del estado operativo del sistema de accionamiento y los valores de par requeridos, lo que posibilita una detección precisa de la carga del actuador. Esto ayuda a prevenir sobrecargas y permite una interacción más segura entre humanos y robots.
El módulo cuenta con cables y conectores totalmente integrados, lo que permite conexiones rápidas y precisas de los componentes y posibilita un control de movimiento seguro y receptivo gracias a un diseño altamente integrado.Detalles![Actuadores rotativos servoarmónicos con brida integrada para cargas axiales y radiales]( "Actuadores rotativos servoarmónicos con brida integrada para cargas axiales y radiales")
Actuadores rotativos servoarmónicos con brida integrada para cargas axiales y radialesLos actuadores rotativos servoarmónicos HATF admiten transmisiones armónicas de los modelos 11, 14, 17, 20, 25, 32, 40, 50 y 58, con un par nominal de 4 N·m a 1200 N·m. Cuentan con codificadores absolutos multiturno con protocolo Tamagawa: monovuelta de 17 bits/multivuelta de 16 bits, o monovuelta de 23 bits/multivuelta de 16 bits. También están disponibles configuraciones de doble codificador. Basados en el modelo sólido HAS, los actuadores HATF incorporan una brida integrada, lo que permite el montaje cuando la instalación frontal no es posible. Este diseño proporciona un mejor soporte para cargas axiales y radiales, al tiempo que mejora la resistencia a vibraciones e impactos.Detalles![Actuador rotativo de accionamiento armónico de eje hueco con espacio limitado y doble codificador]( "Actuador rotativo de accionamiento armónico de eje hueco con espacio limitado y doble codificador")
Actuador rotativo de accionamiento armónico de eje hueco con espacio limitado y doble codificadorLos actuadores rotativos servoarmónicos HAT de eje hueco y estándar admiten accionamientos armónicos de los modelos 11, 14, 17, 20, 25, 32, 40, 50 y 58, con un par nominal de 4 N·m a 1200 N·m y diámetros exteriores que van desde 62 mm hasta 220 mm. Cuentan con codificadores absolutos multiturno con protocolo Tamagawa: una vuelta de 17 bits, multiturno de 16 bits, o una vuelta de 23 bits, multiturno de 16 bits. También están disponibles configuraciones personalizadas de doble codificador. Los actuadores armónicos se pueden montar directamente a través de la cara final, lo que los hace ideales para aplicaciones ligeras o con espacio limitado.Detalles![Actuador Rotativo Servo Armónico con Brida Integrada]( "Actuador Rotativo Servo Armónico con Brida Integrada")
Actuador Rotativo Servo Armónico con Brida IntegradaEl Actuador Rotativo Servo Armónico Sólido Estándar HASF incluye transmisiones armónicas de los modelos 11, 14, 17, 20 y 25, con un par nominal de 4 N·m a 133 N·m. Cuenta con un codificador absoluto multiturno con protocolo Tamagawa: 23 bits por vuelta, 16 bits multiturno. Basado en el modelo sólido estándar HASF, esta versión añade una brida integrada, permitiendo el montaje cuando la instalación por la cara frontal no es posible. La brida proporciona un mejor soporte para cargas axiales y radiales y mejora la resistencia a vibraciones e impactos.Detalles![Motor de Par Sin Marco Harmonic Drive con Codificador de Precisión y Actuador Rotativo]( "Motor de Par Sin Marco Harmonic Drive con Codificador de Precisión y Actuador Rotativo")

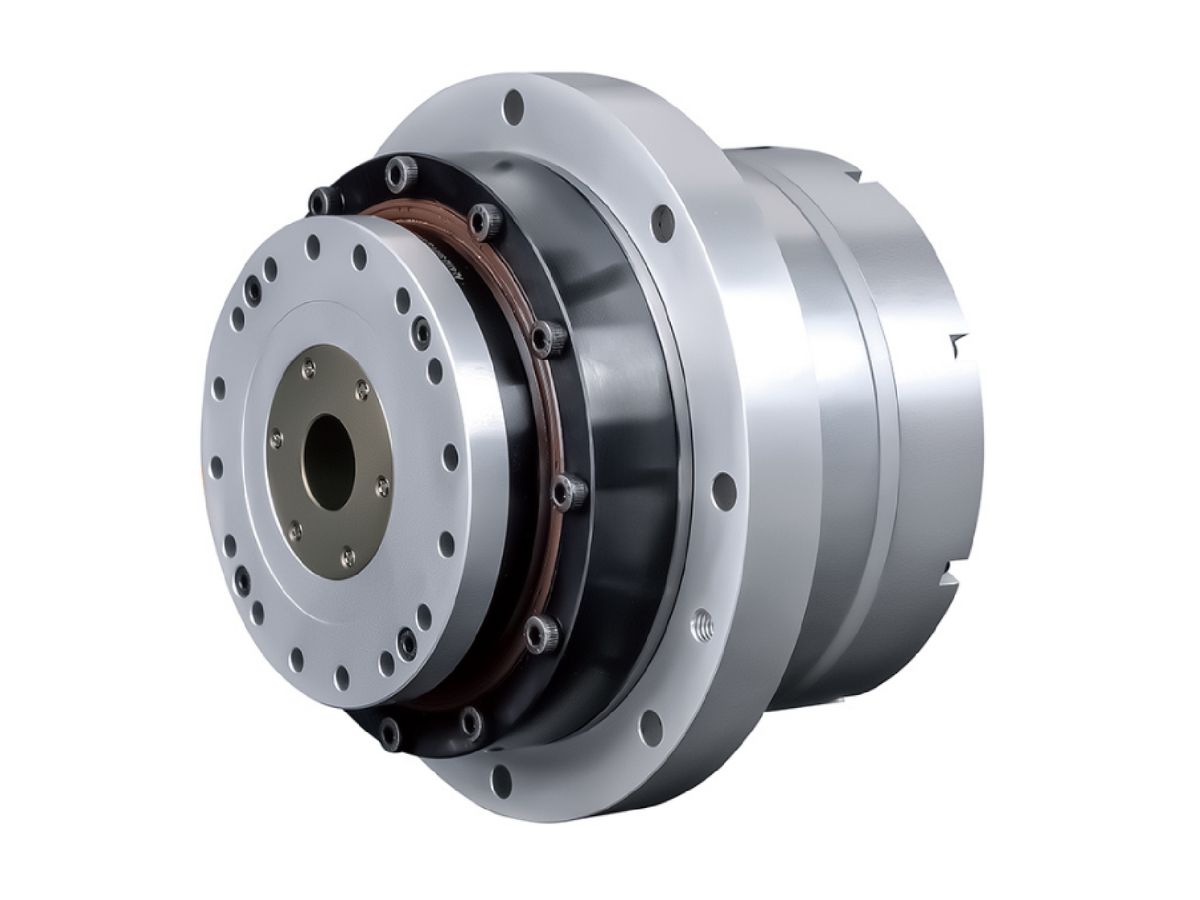

Motor de Par Sin Marco Harmonic Drive con Codificador de Precisión y Actuador RotativoEl Actuador Rotativo Armónico HAS Solid Standard integra un motor de par sin marco, un codificador absoluto multiturno y una transmisión armónica. Admite cinco modelos de transmisión armónica: 11, 14, 17, 20 y 25, con un par nominal de 4 N·m a 133 N·m y diámetros exteriores que van desde 62 mm hasta 110 mm.
Cuenta con un codificador absoluto multiturno con protocolo Tamagawa: 23 bits por vuelta, 16 bits multiturno. El actuador se puede montar directamente a través de la cara frontal, lo que lo hace ideal para aplicaciones ligeras o con espacio limitado.Detalles![Actuadores Rotativos Compactos de Alto Par con Accionamiento Armónico Integrado]( "Actuadores Rotativos Compactos de Alto Par con Accionamiento Armónico Integrado")
Actuadores Rotativos Compactos de Alto Par con Accionamiento Armónico IntegradoLos actuadores rotativos estándar suelen integrar motores de par de rotor interno sin marco con accionamientos armónicos y codificadores absolutos para formar una unidad completa de actuador rotativo. El componente de control (unidad de accionamiento) generalmente adopta una configuración externa para permitir un control de movimiento de alta precisión del equipo conectado. Estos actuadores se aplican comúnmente en campos que requieren alta precisión y eficiencia de espacio, como: mesas rotativas de máquinas herramienta, equipos médicos de precisión, sistemas de corte láser de 5 ejes, equipos de fabricación de semiconductores.Detalles
Actuadores rotativos huecos grandes
Actuadores rotativos de alta precisión
![¿Por qué los sistemas de engranajes de accionamiento armónico son ideales para aplicaciones de guía de misiles y control de precisión?]( "¿Por qué los sistemas de engranajes de accionamiento armónico son ideales para aplicaciones de guía de misiles y control de precisión?")
¿Por qué los sistemas de engranajes de accionamiento armónico son ideales para aplicaciones de guía de misiles y control de precisión?Los sistemas de engranajes de accionamiento armónico y los sistemas de actuadores de accionamiento armónico son altamente adecuados para aplicaciones como la rotación de torretas, el control de aletas de misiles y los sistemas de cardán de sensores estabilizados. Esto se debe principalmente a que ofrecen ventajas únicas en precisión, tamaño compacto, respuesta rápida y fiabilidad, lo que los hace ideales para sistemas electromecánicos de alta precisión.Detalles![7 pasos para ayudarte a elegir el actuador rotativo de engranaje armónico más adecuado]( "7 pasos para ayudarte a elegir el actuador rotativo de engranaje armónico más adecuado")
7 pasos para ayudarte a elegir el actuador rotativo de engranaje armónico más adecuado¿Cómo elegir el actuador rotativo de engranaje armónico que mejor se adapte a sus necesidades?
Este artículo introduce el proceso de selección y cálculo desde las perspectivas de confirmar la relación de reducción, cálculo de par, cálculo de carga de rodamiento, confirmación de inercia de carga y emparejamiento del controlador.Detalles![2026 es el momento de empezar a utilizar actuadores armónicos inteligentes.]( "2026 es el momento de empezar a utilizar actuadores armónicos inteligentes.")

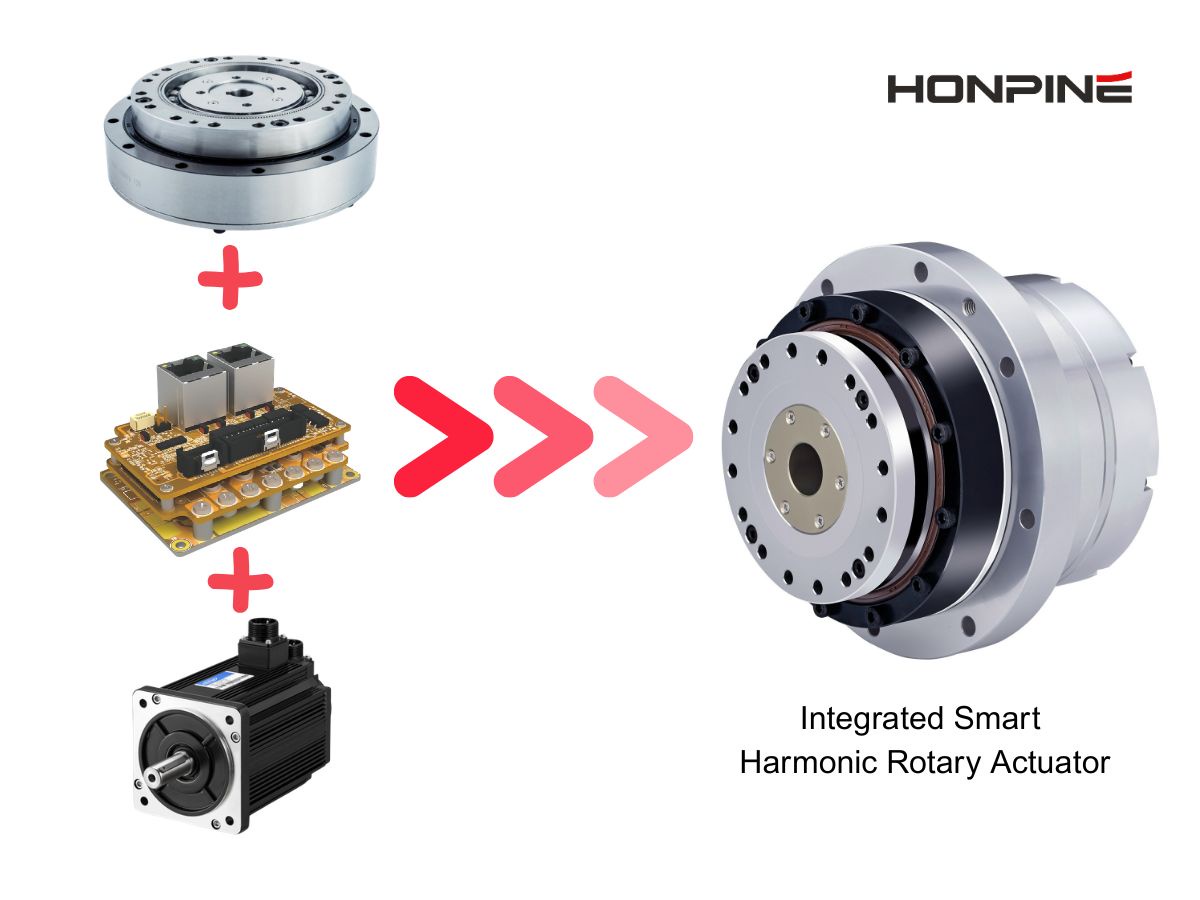

2026 es el momento de empezar a utilizar actuadores armónicos inteligentes.Incluso en 2026, muchos sistemas todavía se construyen utilizando la combinación tradicional de motor + caja de cambios + codificador + accionamiento.
Sin embargo, en los últimos años, los actuadores servo inteligentes de accionamiento armónico han estado reemplazando rápidamente esta arquitectura convencional.
Al simplificar significativamente el diseño mecánico, acortar los ciclos de I+D y ofrecer claras ventajas de rendimiento, los actuadores inteligentes se están convirtiendo en el nuevo estándar para los equipos inteligentes modernos.Detalles![Los actuadores armónicos integrados están reemplazando gradualmente la solución tradicional de reductor de accionamiento armónico + motor servo y se está desarrollando rápidamente]( "Los actuadores armónicos integrados están reemplazando gradualmente la solución tradicional de reductor de accionamiento armónico + motor servo y se está desarrollando rápidamente")

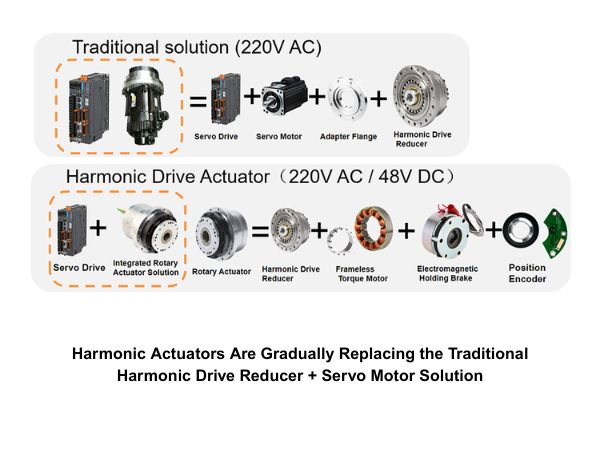

Los actuadores armónicos integrados están reemplazando gradualmente la solución tradicional de reductor de accionamiento armónico + motor servo y se está desarrollando rápidamenteEn los últimos años, con la introducción de los actuadores armónicos integrados, un número cada vez mayor de fabricantes de equipos de automatización ha comenzado a reemplazar la configuración tradicional de reductores de accionamiento armónico combinados con motores servo. A través de la aplicación práctica continua, los actuadores armónicos han evolucionado en una amplia variedad de formas.Detalles
Actuadores rotativos accionados por servomotor
Aplicación del Actuador Rotativo Servo con Transmisión Armónica

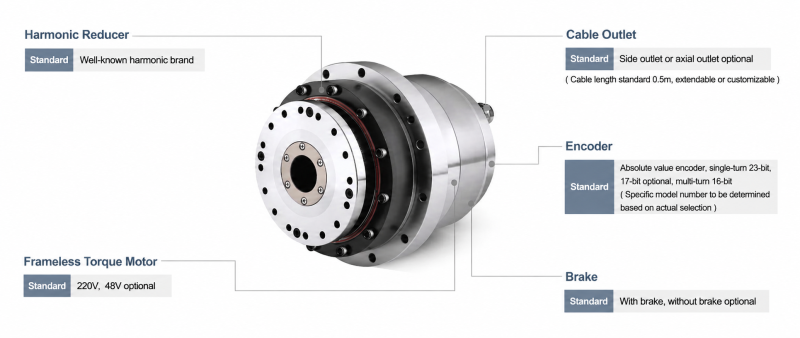

El Actuador Rotativo con Transmisión Armónica integra un reductor armónico de alta precisión, un codificador y un motor de par sin carcasa. Compatible con accionamientos externos principales, garantiza un rendimiento estable y precisión a largo plazo. El eje hueco grande simplifica el tendido de cables. Su diseño modular permite un mantenimiento fácil y económico, incluso después de la vida útil del reductor. Con clasificación IP65 (IP67 opcional), está completamente sellado, es fácil de instalar y listo para usar. La versión de 220V es adecuada para máquinas herramienta CNC, equipos 3C, procesamiento láser y dispositivos médicos, mientras que el modelo de 48V se adapta a articulaciones robóticas, AGV y cámaras PTZ.
El Actuador Rotativo con Transmisión Armónica integra un reductor armónico de alta precisión, un codificador y un motor de par sin carcasa. Compatible con accionamientos externos principales, garantiza un rendimiento estable y precisión a largo plazo. El eje hueco grande simplifica el tendido de cables. Su diseño modular permite un mantenimiento fácil y económico, incluso después de la vida útil del reductor. Con clasificación IP65 (IP67 opcional), está completamente sellado, es fácil de instalar y listo para usar. La versión de 220V es adecuada para máquinas herramienta CNC, equipos 3C, procesamiento láser y dispositivos médicos, mientras que el modelo de 48V se adapta a articulaciones robóticas, AGV y cámaras PTZ.
‹
›
