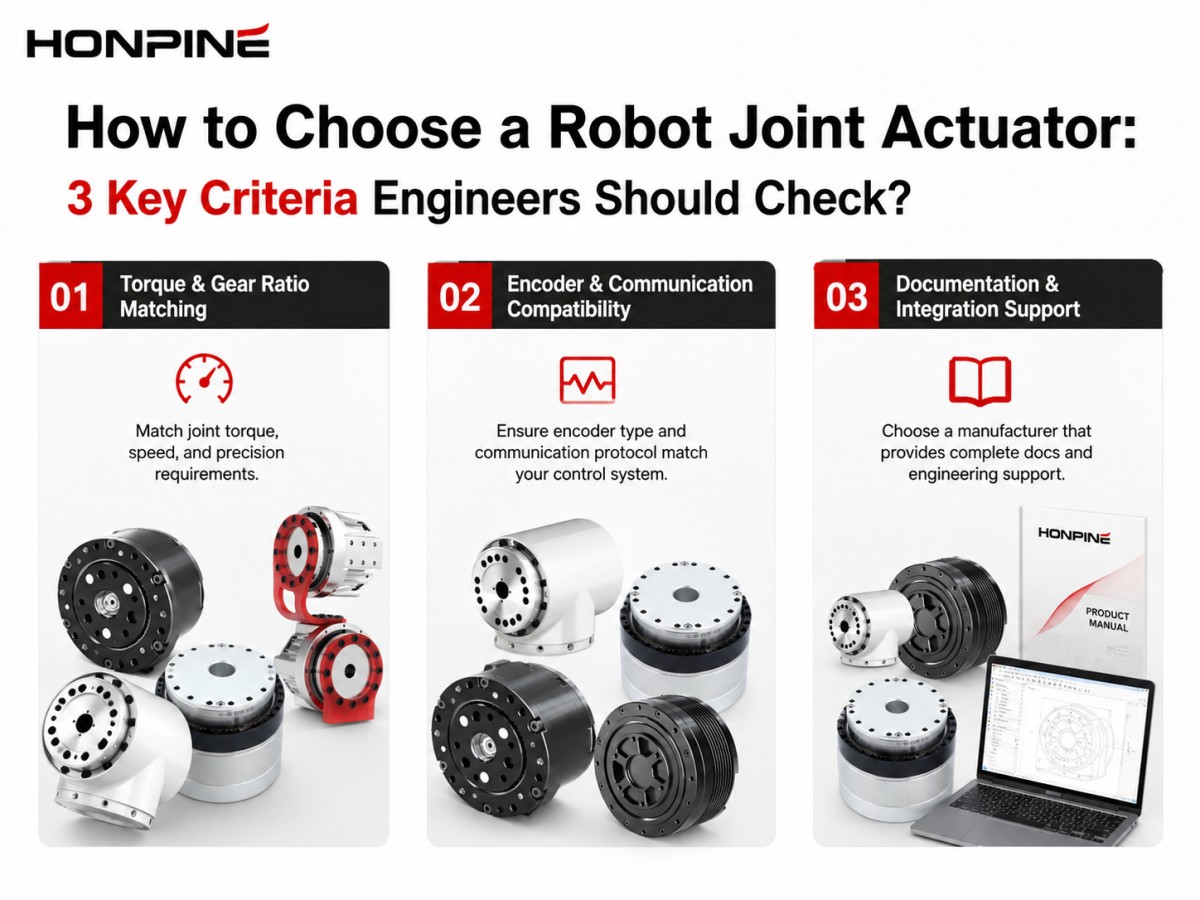

Cómo elegir un actuador de articulación robótica: 3 criterios clave que los ingenieros deben comprobar

Elegir unactuador de articulación robóticano consiste simplemente en seleccionar el modelo con el par más alto o el tamaño más reducido. Para robots industriales, robots colaborativos, robots humanoides y otros sistemas robóticos, la selección del actuador afecta directamente al rendimiento de la articulación, la estabilidad del control, la integración mecánica y el tiempo de desarrollo.

Un actuador de articulación robótica adecuado debe ajustarse a los requisitos mecánicos de cada articulación y, al mismo tiempo, funcionar correctamente con el codificador, el controlador, la red de comunicación y la arquitectura de alimentación del robot.

Para los ingenieros que desarrollan un brazo robótico o un robot humanoide, tres criterios merecen especial atención antes de comparar las especificaciones de los actuadores: la correspondencia entre el par y la relación de reducción, la compatibilidad del codificador y la comunicación, y la documentación técnica y el soporte de integración del fabricante.

1. Calcule el par y la relación de reducción antes de comparar actuadores de articulación robótica

El primer paso para seleccionar un actuador de articulación robótica es calcular los requisitos de carga reales de cada articulación.

Un robot no requiere el mismo actuador en todas las articulaciones. Las articulaciones de hombro, codo, cadera, rodilla y muñeca, entre otras, pueden tener requisitos de par significativamente distintos porque sus cargas, brazos de palanca, perfiles de movimiento y aceleración requerida son diferentes.

En lugar de comenzar con un catálogo de productos, los ingenieros deben definir primero el par continuo requerido, el par máximo, la velocidad, la relación de reducción y el ciclo de trabajo para cada articulación.

El par continuo y el par máximo deben considerarse por separado

El par continuo representa el par que el actuador puede suministrar durante el funcionamiento normal, mientras que el par máximo se asocia con aceleraciones, desaceleraciones, cargas externas o movimientos dinámicos de corta duración.

Utilizar únicamente el par máximo como criterio de selección puede dar como resultado un actuador que parece suficientemente potente sobre el papel, pero que no es adecuado para un funcionamiento continuo.

Por lo tanto, para las articulaciones robóticas, el proceso de selección debe considerar:

• Par continuo o nominal

• Par máximo

• Velocidad de la articulación

• Aceleración requerida

• Relación de reducción

• Ciclo de trabajo

• Cargas radiales y axiales externas

• Temperatura de funcionamiento

• Espacio de instalación disponible

El requisito de par real debe calcularse de acuerdo con la estructura mecánica y el perfil de movimiento del robot, en lugar de estimarse a partir de la especificación máxima del actuador.

La relación de reducción influye directamente en el rendimiento de la articulación robótica

La relación de reducción es otro parámetro importante al seleccionar un actuador de articulación robótica.

Una relación de reducción más alta puede aumentar el par de salida y mejorar la resolución de posicionamiento, pero también puede influir en la velocidad de salida, la inercia reflejada, la eficiencia y la retroaccionabilidad.

Por este motivo, la relación de reducción debe seleccionarse junto con las características del motor y los requisitos de la articulación.

Por ejemplo, una articulación de hombro o cadera de alta carga puede priorizar un elevado par de salida y una alta densidad de par, mientras que una articulación de muñeca puede dar mayor importancia a dimensiones compactas, baja inercia y respuesta dinámica.

Esta es una de las razones por las que un robot puede utilizar distintos tamaños de actuador y relaciones de reducción en diferentes articulaciones, en vez de utilizar un único modelo de actuador en todo el robot.

Adapte la arquitectura del actuador a la articulación

Las diferentes tecnologías de transmisión también pueden afectar al diseño final de la articulación.

Unactuador armónico puede resultar atractivo para articulaciones robóticas que requieren altas relaciones de reducción, dimensiones compactas, baja holgura y alta precisión de posicionamiento. Los actuadores basados en engranajes planetarios pueden ofrecer otra opción cuando se priorizan la densidad de par, la eficiencia, la velocidad o la arquitectura mecánica.

El punto importante es que el tipo de transmisión debe seleccionarse de acuerdo con los requisitos mecánicos reales de la articulación, en lugar de elegir simplemente la tecnología con el par anunciado más alto.

Para un fabricante de robots, un enfoque útil es crear una tabla de requisitos articulación por articulación antes de contactar con proveedores. Esto permite evaluar el tamaño del actuador, la relación de reducción, la potencia nominal del motor y la configuración del codificador conforme a los mismos criterios de ingeniería.

2. La configuración del codificador y la comunicación puede determinar el tiempo de integración

El par y las dimensiones mecánicas determinan si un actuador puede accionar físicamente una articulación. Sin embargo, la configuración del codificador y de la comunicación determina la facilidad con la que el actuador puede integrarse en el sistema de control del robot.

Esto suele subestimarse durante las primeras etapas del desarrollo de robots.

Un actuador de articulación robótica puede tener un excelente rendimiento mecánico, pero aun así generar un trabajo de integración considerable si su interfaz de codificador, protocolo de comunicación, cableado o arquitectura de control no coincide con el sistema existente del robot.

¿Codificador único o codificador dual?

La configuración del codificador debe evaluarse según la arquitectura de control del robot.

Un único codificador puede proporcionar realimentación suficiente para algunos sistemas de control de articulaciones. Las articulaciones robóticas más exigentes pueden beneficiarse de arquitecturas de doble codificador, donde la realimentación del lado del motor y del lado de salida puede utilizarse para un control de movimiento más avanzado.

Las dos posiciones de realimentación pueden proporcionar información diferente sobre la transmisión y el movimiento de la articulación.

Por ejemplo, la realimentación del lado del motor puede ser importante para la conmutación del motor y el control a alta velocidad, mientras que la realimentación del lado de salida puede proporcionar información más directa sobre la posición real de la articulación.

Para aplicaciones que requieren alta precisión de posicionamiento, control de conformidad, control de fuerza o compensación avanzada de la transmisión, los ingenieros deben evaluar si una arquitectura de codificador único es suficiente.

También debe considerarse la resolución del codificador. Una mayor resolución del codificador puede proporcionar una realimentación de posición más precisa, pero la mejora práctica depende de todo el sistema de control, la rigidez mecánica, las características de transmisión y el ajuste del servosistema.

¿CAN, CANopen, EtherCAT u otras interfaces?

El protocolo de comunicación es otra consideración importante al seleccionar un actuador de articulación robótica.

CAN y CANopen se utilizan habitualmente en sistemas de movimiento distribuido debido a su arquitectura relativamente sencilla y su idoneidad para la comunicación multieje.

EtherCAT puede ser ventajoso cuando el robot requiere comunicación sincronizada de alta velocidad entre múltiples articulaciones y el controlador central.

La elección correcta depende de la arquitectura de control general del robot.

Antes de adquirir los actuadores, los ingenieros deben confirmar:

• Protocolos de comunicación compatibles

• Requisitos del ciclo de comunicación

• Configuración de nodos o ejes

• Definiciones de cableado y conectores

• Diccionario de objetos CANopen o documentación de comunicación equivalente

• Archivos de configuración EtherCAT cuando corresponda

• Códigos de error e información de diagnóstico

• Métodos de configuración de parámetros

• Compatibilidad de firmware y software

El actuador no debe evaluarse como un motor aislado. Debe evaluarse como parte del sistema completo de control del robot.

La documentación puede ahorrar más tiempo que un actuador con mayor potencia nominal

Uno de los problemas de integración más comunes no es necesariamente un fallo de hardware. Es simplemente la falta de información técnica.

Si el fabricante proporciona solo una tabla de especificaciones básica, es posible que los ingenieros aún tengan que determinar por sí mismos las asignaciones de pines de los conectores, los parámetros de comunicación, los ajustes del codificador, los comandos de control, los códigos de fallo y los procedimientos de puesta en marcha.

Un proveedor que proporciona documentación técnica completa puede reducir considerablemente esta incertidumbre.

Para un actuador de articulación robótica, la documentación útil debe incluir la ficha técnica del producto, el diagrama de cableado, el protocolo de comunicación, la lista de parámetros, las instrucciones de control, el plano mecánico y la información de resolución de problemas.

Idealmente, estos documentos deben estar disponibles antes de la decisión de compra, en lugar de después de que lleguen los actuadores.

3. Evalúe la documentación técnica y el soporte de ingeniería del fabricante

El tercer criterio suele pasarse por alto porque no aparece en una tabla convencional de especificaciones de actuadores.

Sin embargo, para los fabricantes de robots e integradores de sistemas, el soporte de ingeniería del proveedor puede afectar directamente al tiempo de desarrollo.

El actuador es solo un componente de una articulación robótica. Los ingenieros aún deben integrarlo en la estructura mecánica, el sistema eléctrico, la red de comunicación y el software de control de movimiento.

Por lo tanto, un proveedor de actuadores técnicamente competente debe ofrecer más que un catálogo de productos.

Compruebe la documentación técnica antes de realizar un pedido

Antes de seleccionar un actuador de articulación robótica, solicite al proveedor el paquete técnico completo.

Como mínimo, los ingenieros deben comprobar si el fabricante puede proporcionar:

Documentación mecánica: modelos 3D, planos dimensionales, información de montaje, especificaciones del eje, cargas admisibles y requisitos de instalación.

Documentación eléctrica: definiciones de conectores, diagramas de cableado, requisitos de tensión, intensidades nominales, cableado del freno e interfaces de codificador.

Documentación de control: protocolo de comunicación, parámetros de control, modos de funcionamiento, códigos de error e instrucciones de puesta en marcha.

Documentación de rendimiento: par nominal, par máximo, velocidad, relación de reducción, eficiencia, holgura, repetibilidad, resolución del codificador y condiciones de funcionamiento.

Documentación de resolución de problemas: protección contra sobretemperatura, comportamiento ante sobrecarga, funcionamiento del freno, fallos de comunicación, errores del codificador y otros problemas comunes.

La calidad de estos documentos es una forma práctica de evaluar si un proveedor tiene experiencia real de ingeniería en aplicaciones robóticas.

La integración mecánica es tan importante como el par nominal

Un actuador de articulación robótica puede cumplir el requisito de par y aun así no ser adecuado debido a su envolvente mecánica.

Por lo tanto, los ingenieros deben evaluar el conjunto completo del actuador, incluidos:

• Diámetro total

• Longitud axial

• Peso

• Interfaz de montaje

• Eje de salida o brida

• Tendido de cables

• Requisitos de eje hueco

• Configuración del freno

• Posición del codificador

• Requisitos de refrigeración

Esto resulta especialmente importante en robots humanoides y brazos robóticos compactos, donde cada gramo y milímetro puede afectar al diseño mecánico general.

Un actuador compacto con alta densidad de par puede ayudar a reducir el tamaño de la articulación y la masa del robot, pero solo si la arquitectura de montaje y cableado del actuador es compatible con el robot.

Las condiciones ambientales deben confirmarse desde el principio

El par nominal y la velocidad del actuador normalmente se especifican bajo condiciones de funcionamiento definidas.

La temperatura, la humedad, la vibración, la orientación de instalación, el ciclo de trabajo y las condiciones de refrigeración pueden afectar al rendimiento real.

Por ejemplo, el funcionamiento a temperaturas elevadas puede activar la protección térmica o requerir una reducción del par. El funcionamiento a baja temperatura también puede modificar las características de lubricación y fricción.

Por lo tanto, si un sistema robótico funcionará cerca de los límites ambientales del actuador, los ingenieros deben solicitar al fabricante las condiciones de reducción recomendadas antes de finalizar el modelo de actuador.

Actuador armónico frente a otras arquitecturas de actuadores de articulación robótica

Para articulaciones robóticas de precisión, una de las decisiones clave es si utilizar un actuador armónico, un actuador planetario u otra arquitectura de transmisión integrada.

Unactuador armónico combina un motor con un mecanismo de reducción armónica y puede proporcionar una alta relación de reducción en un conjunto relativamente compacto. Esto hace que esta arquitectura sea especialmente relevante para articulaciones robóticas donde el espacio, el peso, la precisión de posicionamiento y la holgura son importantes.

Sin embargo, la transmisión armónica no es automáticamente la mejor opción para cada articulación.

La selección debe considerar el conjunto completo de requisitos, incluidos el par, la velocidad, la eficiencia, la holgura, la rigidez, la retroaccionabilidad, el peso, las dimensiones, el ciclo de trabajo y los requisitos de control.

Por ejemplo, una muñeca robótica de alta precisión puede dar mayor importancia a la compacidad y el rendimiento de posicionamiento, mientras que una articulación de carga pesada puede priorizar la densidad de par y la capacidad térmica.

Por tanto, la pregunta correcta no es «¿Qué actuador tiene el par más alto?», sino «¿Qué arquitectura de actuador proporciona el rendimiento de articulación requerido dentro de las limitaciones mecánicas y eléctricas disponibles?»

Un proceso práctico de selección de actuadores de articulación robótica

Un proceso de selección práctico puede dividirse en tres etapas.

Primero, calcule los requisitos mecánicos de cada articulación. Defina el par continuo, el par máximo, la velocidad, la aceleración, la relación de reducción, el ciclo de trabajo, el tamaño admisible de la articulación y el peso máximo.

Segundo, defina la arquitectura eléctrica y de control. Confirme la tensión del motor, la configuración del codificador, el protocolo de comunicación, la compatibilidad del controlador, los requisitos de freno, el cableado y la arquitectura de realimentación.

Tercero, evalúe el soporte técnico del proveedor. Solicite planos mecánicos, modelos 3D, diagramas de cableado, documentación de comunicación, definiciones de parámetros, información de resolución de problemas y procedimientos de puesta en marcha de muestra.

Este proceso ayuda a prevenir un error común en el desarrollo de robótica: seleccionar un actuador basándose en unas pocas especificaciones principales y descubrir problemas de integración solo después de que el prototipo ya se haya ensamblado.

¿Por qué es importante la densidad de par en la selección de actuadores de articulación robótica?

Para los sistemas robóticos modernos, la densidad de par merece especial atención.

Una articulación robótica debe generar suficiente par mientras añade la menor masa y volumen posible. Esto es particularmente importante para robots humanoides y brazos robóticos ligeros.

Un actuador más pesado instalado en una articulación distal también puede aumentar la carga que deben soportar las articulaciones proximales, creando potencialmente un efecto en cascada en toda la estructura mecánica del robot.

Por este motivo, los ingenieros deben evaluar el par junto con el peso y las dimensiones del actuador, en lugar de considerar el par como una especificación independiente.

Una métrica de ingeniería útil es la relación entre el par de salida, la masa del actuador y el volumen de instalación.

Aquí es donde los actuadores armónicos compactos y los actuadores integrados de articulación robótica pueden resultar especialmente valiosos para aplicaciones que requieren alta densidad de par.

Preguntas que hacer a un fabricante de actuadores de articulación robótica

Antes de realizar un pedido, un fabricante de robots debe poder obtener respuestas claras a varias preguntas prácticas.

¿Puede el actuador proporcionar el par continuo y máximo requeridos bajo el ciclo de trabajo real?

¿Qué relación de reducción está disponible para la velocidad de articulación requerida?

¿Qué configuración de codificador se admite?

¿Es el actuador compatible con CAN, CANopen, EtherCAT o la arquitectura de comunicación existente del robot?

¿Están disponibles los planos mecánicos y los modelos 3D?

¿Se proporcionan diagramas de cableado completos y definiciones de conectores?

¿Puede el fabricante proporcionar documentación de comunicación y soporte de puesta en marcha?

¿Qué sucede en condiciones de sobrecarga o sobretemperatura?

¿Hay disponible un freno si la articulación necesita mantener su posición tras una pérdida de alimentación?

¿Puede el proveedor admitir requisitos mecánicos, eléctricos o de comunicación personalizados?

Estas preguntas suelen revelar más sobre la idoneidad de un proveedor que un folleto de producto convencional.

Conclusión: elija el actuador de articulación robótica como un sistema completo

Seleccionar unactuador de articulación robóticaen 2026 no debe comenzar con una simple comparación de cifras de par.

Un enfoque mejor es seguir la secuencia real de decisión de ingeniería: primero, ajustar el par, la velocidad y la relación de reducción a los requisitos mecánicos; después, verificar la compatibilidad del codificador y la comunicación; por último, evaluar la documentación y el soporte de ingeniería del fabricante.

Para los sistemas robóticos, el rendimiento del actuador está determinado no solo por el motor y el reductor, sino también por la interacción entre la transmisión, el codificador, el controlador, la estructura mecánica y el software de control.

Para los fabricantes que desarrollan robots industriales, robots colaborativos, robots humanoides y otros sistemas robóticos de precisión, este enfoque a nivel de sistema puede reducir el riesgo de integración y acortar el camino desde la selección del actuador hasta una articulación robótica funcional.

HONPINE desarrolla soluciones de movimiento integradas, incluidosactuadores servo armónicos, módulos de articulación robótica armónica, módulo de rueda motriz DC y componentes de transmisión de precisiónpara aplicaciones robóticas y de automatización industrial. Al evaluar conjuntamente el par del actuador, la arquitectura de transmisión, la configuración de realimentación, la integración mecánica y la compatibilidad de control, los ingenieros pueden seleccionar unactuador de articulación robóticaque no solo sea potente sobre el papel, sino también práctico de integrar en el robot final.
