H1: Actuadores rotativos armónicos para equipos de semiconductores: movimiento de precisión, diseño de eje hueco y control FOC

Hola a todos, soy Theodore Li, Director Técnico de HONPINE.

Hoy me gustaría hablar sobre un componente de movimiento que está adquiriendo una importancia cada vez mayor en los equipos de fabricación de semiconductores: elactuador rotativo armónico.

En los equipos de semiconductores, un actuador rotativo rara vez se utiliza simplemente para hacer girar un mecanismo. Los requisitos reales de ingeniería son mucho más exigentes. El actuador puede necesitar funcionar en un espacio de instalación limitado, pasar cables o líneas de vacío por el centro, conectarse directamente a la estructura mecánica del cliente, mantener un movimiento estable a baja velocidad y responder con precisión a comandos de movimiento que cambian continuamente.

Según mi experiencia trabajando con sistemas de transmisión de precisión y control de movimiento, considero que el valor de un actuador rotativo armónico en equipos de semiconductores no proviene únicamente del reductor armónico. El sistema de movimiento completo, incluido el motor, el codificador, el control FOC, la estructura de transmisión, la interfaz de salida y la integración mecánica, determina si el actuador puede cumplir realmente los requisitos de los equipos de semiconductores.

En HONPINE, nuestrosactuadores rotativos armónicos se han aplicado en diversas aplicaciones relacionadas con semiconductores, incluidos equipos de revelado, sistemas de transporte aéreo, equipos de manipulación de obleas, equipos de limpieza y equipos de crecimiento de cristales. Estas aplicaciones también nos han ayudado a comprender por qué los fabricantes de equipos de semiconductores suelen requerir un tipo de actuador rotativo muy diferente de los utilizados en la automatización industrial general.

¿Por qué los equipos de semiconductores requieren movimiento rotativo de alta precisión?

La fabricación de semiconductores implica procesos altamente automatizados en los que las obleas, sustratos, portadores y otros componentes deben transferirse o posicionarse repetidamente.

En muchos mecanismos, incluso una desviación de posicionamiento relativamente pequeña puede acumularse y afectar al siguiente proceso. Al mismo tiempo, los equipos de semiconductores suelen diseñarse con una disposición mecánica muy compacta. Puede haber cables, líneas neumáticas, sensores, componentes de vacío u otros mecanismos que deban pasar por el centro de un eje rotativo.

Esto genera varios requisitos de ingeniería para el actuador rotativo.

El actuador debe proporcionar un movimiento rotativo preciso manteniendo al mismo tiempo una rigidez suficiente. Debe ajustarse a un espacio de instalación limitado y, en muchos casos, proporcionar un eje hueco para el paso de cables u otros componentes. La interfaz de salida también debe integrarse fácilmente con el mecanismo del cliente.

Otra consideración importante es la suavidad del movimiento. Los equipos de semiconductores realizan con frecuencia aceleraciones, deceleraciones, indexaciones y posicionamientos a baja velocidad repetidos. Por ello, el sistema de control es tan importante como la transmisión mecánica.

Esta es una de las razones por las que prestamos especial atención al control de motores basado en FOC al desarrollar sistemas de actuadores rotativos armónicos.

Control FOC para un movimiento rotativo preciso y ajustable

FOC, o control orientado al campo, es una parte importante del sistema de control eléctrico en un actuador rotativo de tipo servo.

En términos simples, FOC permite que el motor responda con mayor precisión al comando objetivo controlando el campo magnético del motor y la corriente que genera el par.

Para los equipos de semiconductores, considero especialmente importante la capacidad de controlar la velocidad de forma continua.

El movimiento requerido no siempre consiste simplemente en “girar”o“detenerse.”Un proceso típico puede requerir que el actuador acelere suavemente, gire a una velocidad definida, reduzca la velocidad al aproximarse a una posición objetivo, realice un posicionamiento preciso y después mantenga su posición.

Con control basado en FOC, la velocidad objetivo puede ajustarse continuamente según la condición de operación. Por ejemplo, el actuador puede operar a una velocidad más alta durante una operación de transferencia y reducirla después durante la etapa de posicionamiento.

Esto resulta especialmente útil cuando el equipo requiere diferentes perfiles de movimiento durante un ciclo de operación.

El sistema de control puede comparar continuamente el movimiento ordenado con la realimentación del codificador y regular el motor en consecuencia. Esto crea un proceso de movimiento de lazo cerrado, en lugar de simplemente aplicar un voltaje o una frecuencia fijos al motor.

Para los equipos de semiconductores, esto puede ayudar a mejorar la estabilidad a baja velocidad, la suavidad de aceleración y deceleración, el seguimiento de velocidad y el movimiento repetible.

¿Por qué es importante el control a baja velocidad?

Muchos mecanismos de semiconductores requieren un movimiento lento y estable cerca del punto final de posicionamiento.

Si el actuador no tiene suficiente resolución de control a baja velocidad, el mecanismo puede experimentar fluctuaciones de velocidad o vibración mecánica. Esto puede dificultar un posicionamiento preciso, especialmente cuando la carga cambia durante el funcionamiento.

La combinación de una transmisión armónica de alta relación de reducción, la realimentación del codificador y el control de motor FOC proporciona una forma práctica de abordar este problema.

La transmisión armónica proporciona alta reducción y gran capacidad de posicionamiento, mientras que el sistema de control del motor determina con qué suavidad y precisión el actuador sigue el movimiento ordenado.

Desde mi perspectiva, esta es una distinción importante: la transmisión de precisión y el control de precisión deben trabajar conjuntamente.

Diseño de eje hueco grande para equipos de semiconductores

Una de las características mecánicas más útiles de nuestros actuadores rotativos armónicos es la estructura de eje hueco grande.

En los equipos de semiconductores, el centro de un eje rotativo a menudo no está disponible simplemente para el propio actuador. Es posible que cables, componentes ópticos, tubos neumáticos, líneas de vacío, sensores u otros elementos mecánicos deban pasar por el centro.

Por tanto, un eje hueco grande puede proporcionar mucha más libertad para el diseño de equipos.

En lugar de colocar cables y tubos alrededor de la parte exterior del actuador rotativo, el diseñador del equipo puede guiarlos por el centro del actuador cuando la estructura mecánica lo permita.

Esto puede ayudar a reducir las interferencias entre los componentes móviles y estacionarios, y hacer que el mecanismo general sea más compacto.

Para los fabricantes de equipos, considero que esto es más que una especificación de producto. La estructura hueca puede afectar directamente a la arquitectura de la máquina.

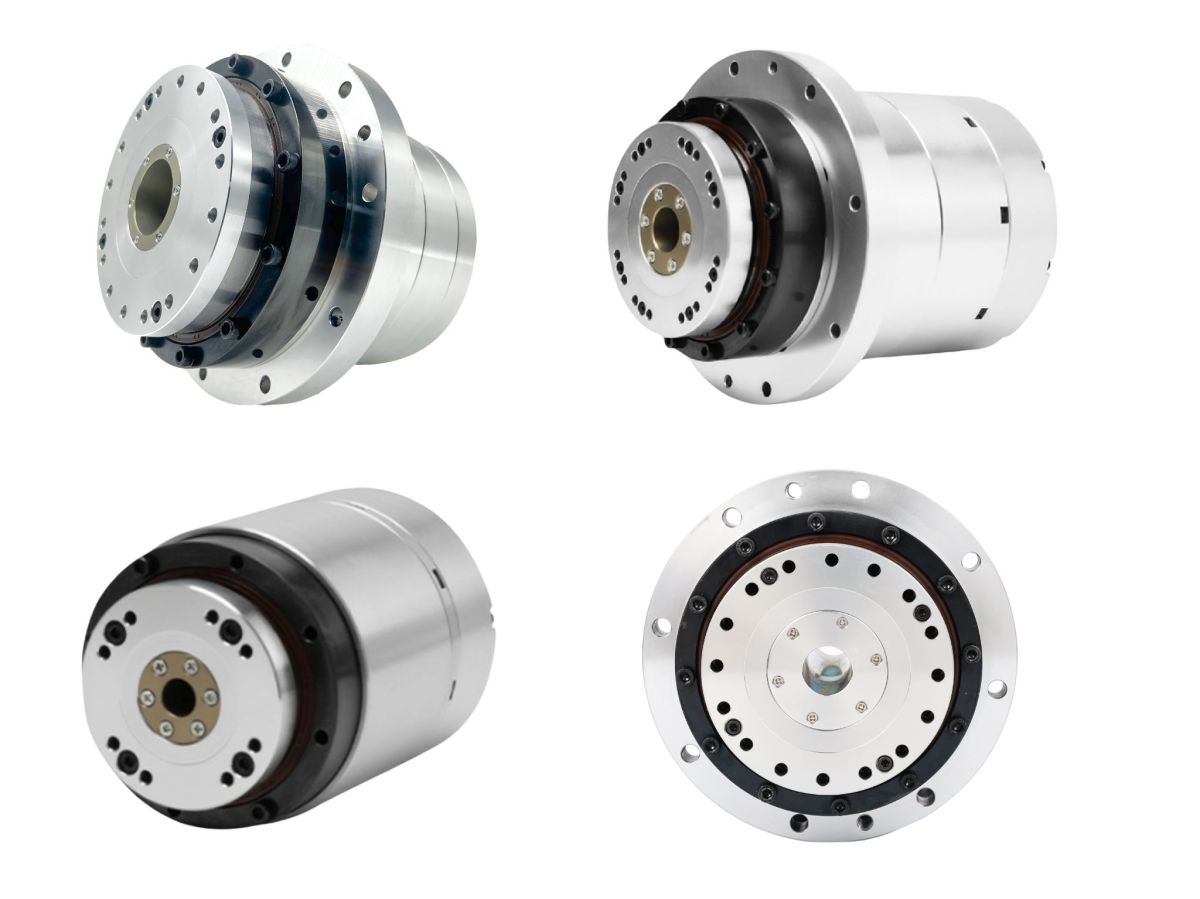

Leyenda sugerida para la imagen: Actuador rotativo armónico de eje hueco grande integrado en equipos de semiconductores

Estructura de brida para una integración mecánica más sencilla

Otra característica importante es la estructura de brida.

Los fabricantes de equipos de semiconductores suelen tener su propia arquitectura mecánica y no necesariamente desean rediseñar todo el mecanismo en torno a un actuador estándar.

Una estructura de salida tipo brida puede proporcionar una interfaz mecánica más conveniente entre el actuador y el equipo del cliente.

El actuador puede montarse directamente en la estructura mecánica diseñada, mientras que el lado de salida puede conectarse al mecanismo rotativo del cliente.

Esto es especialmente útil para los fabricantes de equipos que ya cuentan con un diseño mecánico maduro pero necesitan un accionamiento rotativo compacto y preciso.

En proyectos reales, la integración mecánica suele ser más complicada que seleccionar un reductor basándose únicamente en el par y la relación de reducción. Deben considerarse conjuntamente las dimensiones de instalación, las dimensiones de la brida, las dimensiones del eje, el tendido de cables, la disposición de los rodamientos y el espacio disponible.

Por ello prestamos atención a la interfaz mecánica durante el desarrollo del actuador.

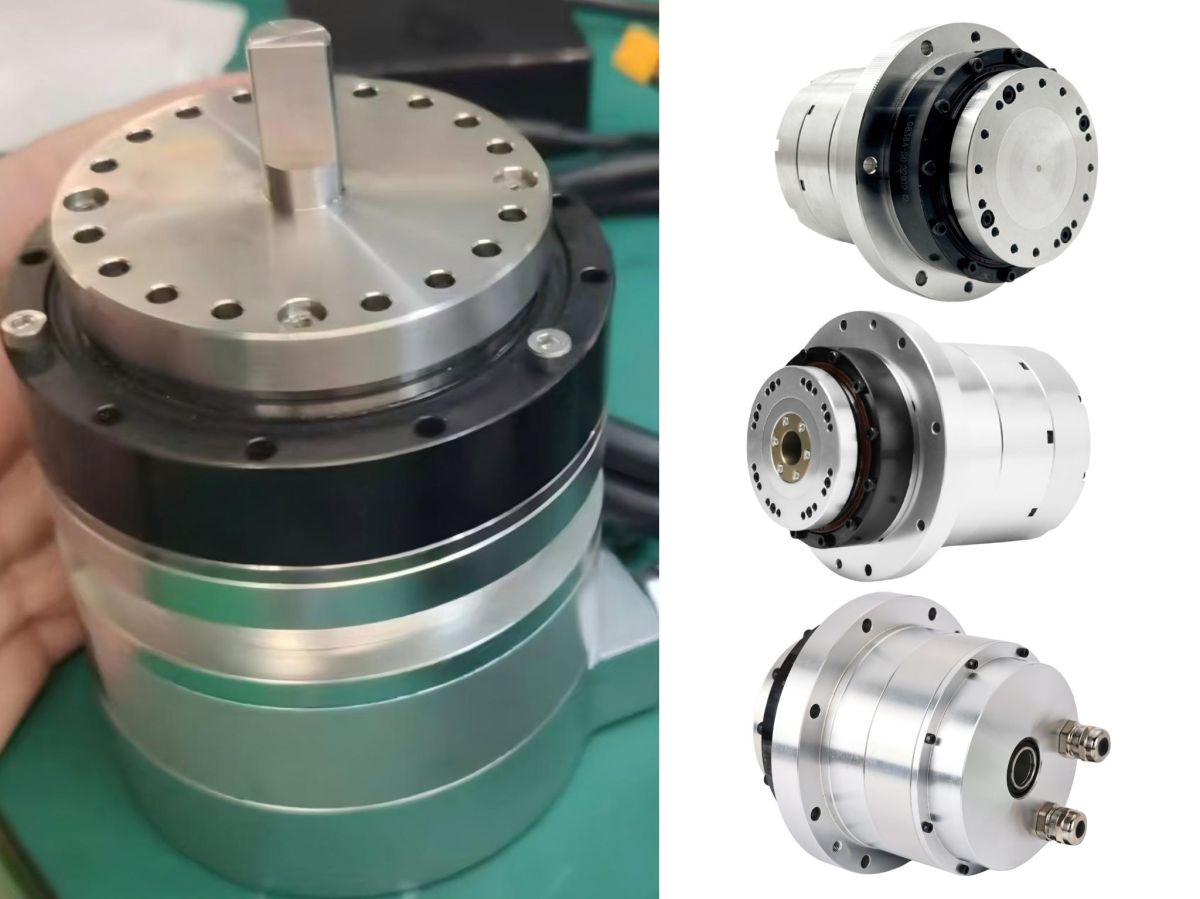

Mecanizado de eje personalizado para diferentes equipos de semiconductores

Otra cuestión que encontramos con frecuencia es el eje de salida.

Diferentes máquinas de semiconductores pueden tener estructuras de conexión completamente distintas. Un cliente puede necesitar un diámetro de eje específico, mientras que otro puede requerir un chavetero, una sección roscada o una interfaz de montaje especial.

Nuestro actuador rotativo armónico puede admitir mecanizado de eje personalizado según la aplicación real.

En muchos casos, los clientes también pueden realizar por sí mismos el mecanizado final del eje cuando sus requisitos de proceso de fabricación y tolerancia lo permiten.

Considero que esta flexibilidad es valiosa porque permite que el actuador forme parte del sistema mecánico del cliente, en lugar de obligar al cliente a rediseñar completamente el sistema en torno a un eje estándar.

Sin embargo, para equipos de precisión, la personalización del eje no debe considerarse por separado de la estructura de rodamientos, la carga de salida, la carga de momento admisible, la concentricidad y la precisión requerida.

Por ello, cuando hablamos de personalización con los clientes, examinamos la interfaz mecánica completa en lugar de limitarse a modificar el diámetro del eje.

Actuadores rotativos armónicos para equipos de revelado de semiconductores

Los equipos de revelado son una de las aplicaciones de semiconductores en las que el movimiento rotativo preciso puede ser importante.

El actuador puede utilizarse para mecanismos de posicionamiento, rotación, transferencia o ajuste, según la arquitectura específica del equipo.

En estas aplicaciones, el perfil de movimiento puede incluir ciclos repetidos de indexación y posicionamiento. El actuador debe mantener un funcionamiento estable durante un gran número de ciclos repetidos.

La combinación de transmisión armónica y control servo proporciona la base mecánica y eléctrica para este tipo de movimiento.

Leyenda sugerida para la imagen: Actuador rotativo armónico HONPINE utilizado en equipos de revelado de semiconductores

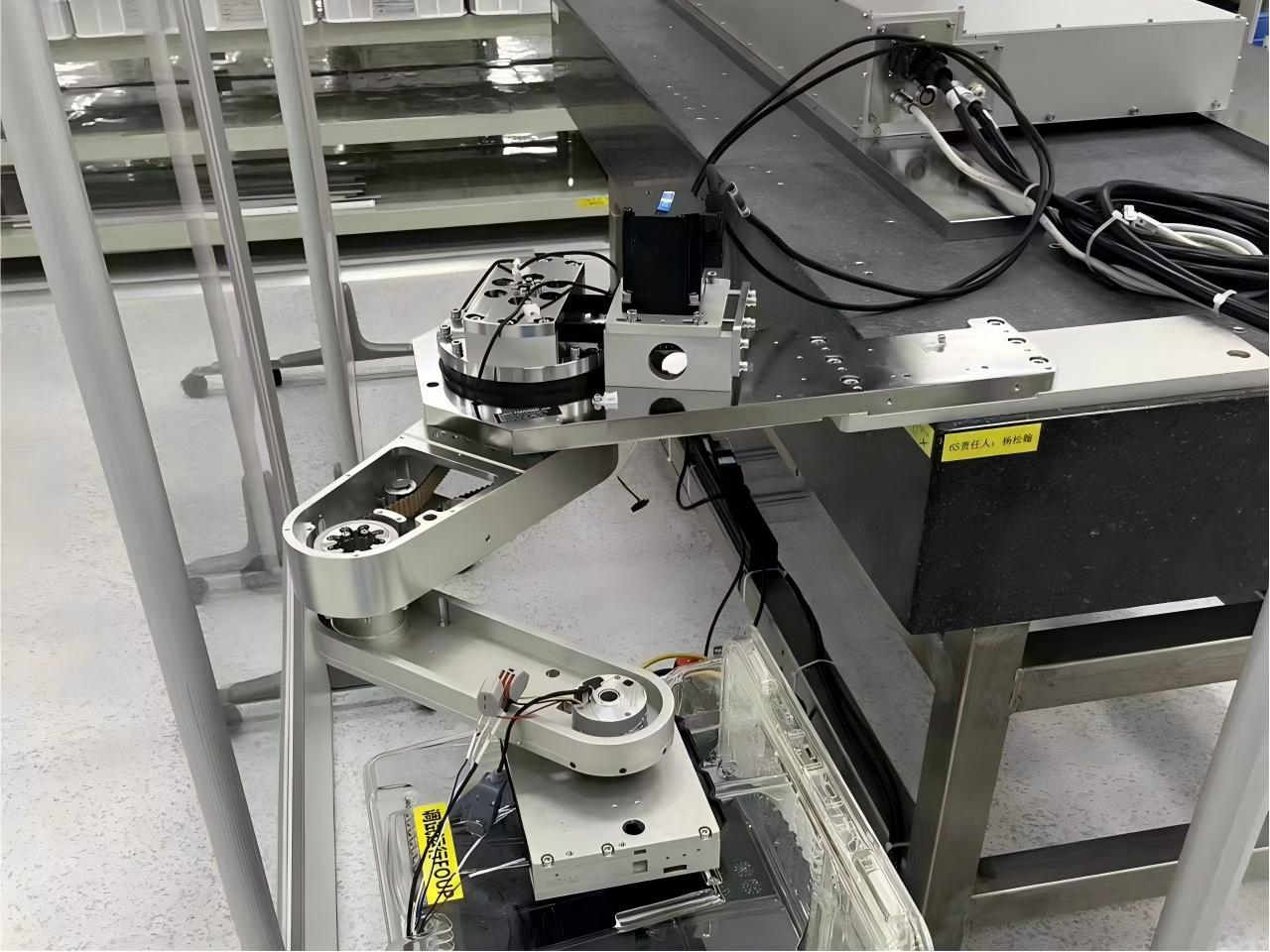

Actuadores rotativos armónicos para transporte aéreo y manipulación de obleas

Las fábricas de semiconductores utilizan sistemas de manipulación de materiales altamente automatizados para transferir portadores de obleas y otros materiales de producción entre procesos.

En los equipos de transporte aéreo y los mecanismos de manipulación de obleas, puede requerirse movimiento rotativo para funciones de posicionamiento, orientación, transferencia u otros movimientos.

La estructura mecánica suele ser compacta, y el actuador puede necesitar funcionar repetidamente en un espacio de instalación limitado.

Aquí es donde la estructura de eje hueco puede resultar especialmente útil. Cuando la arquitectura mecánica requiere que cables u otros componentes pasen a través del eje rotativo, el diseño hueco ofrece posibilidades adicionales de integración.

Al mismo tiempo, el sistema de control FOC puede proporcionar un control flexible de velocidad para las diferentes etapas del movimiento.

Leyenda sugerida para la imagen: Actuador rotativo armónico aplicado a equipos de transporte aéreo o manipulación de obleas de semiconductores

Actuadores rotativos armónicos para equipos de limpieza de semiconductores

Los equipos de limpieza tienen sus propios requisitos de movimiento.

Según el diseño del equipo, los mecanismos rotativos pueden necesitar funcionar repetidamente manteniendo una velocidad y un posicionamiento estables.

En estos sistemas, la rotación suave puede ser importante, ya que una aceleración, deceleración o movimiento inestable a baja velocidad repentinos pueden afectar al proceso mecánico.

Esta es otra situación en la que considero útil la combinación de transmisión armónica y control FOC.

El reductor armónico proporciona la reducción mecánica y la rigidez necesarias, mientras que el sistema de control servo gestiona la respuesta dinámica del motor.

El resultado es un actuador rotativo que puede controlarse según el proceso real, en lugar de funcionar simplemente a una velocidad fija.

Leyenda sugerida para la imagen: Actuador rotativo armónico HONPINE integrado en equipos de limpieza de semiconductores

Actuadores rotativos armónicos para equipos de crecimiento de cristales

Los equipos de crecimiento de cristales, incluidos los utilizados en la producción de materiales semiconductores, también pueden requerir movimiento rotativo controlado.

El actuador puede integrarse en mecanismos que requieran rotación continua, posicionamiento o ajuste de velocidad.

En este tipo de aplicación, la velocidad requerida puede no mantenerse constante durante todo el proceso. El sistema de control puede necesitar ajustar la velocidad de rotación según la etapa del proceso.

Esto hace que el control servo de velocidad ajustable sea especialmente importante.

Desde una perspectiva de ingeniería, el actuador debe proporcionar no solo un par suficiente, sino también un movimiento estable y predecible dentro del rango operativo requerido.

Leyenda sugerida para la imagen: Actuador rotativo armónico aplicado a equipos de crecimiento de cristales para semiconductores

¿Por qué combinamos la transmisión armónica con el control servo?

A menudo veo que los reductores armónicos y los servomotores se analizan como componentes separados.

Para los equipos de semiconductores, considero más útil tratarlos como un único sistema de movimiento.

El reductor armónico determina las características de transmisión mecánica, incluida la relación de reducción, el par de salida, la rigidez y las características de holgura.

El motor determina la velocidad y el par disponibles.

El codificador proporciona realimentación de movimiento.

FOC controla el motor de acuerdo con el comando y la realimentación.

La interfaz mecánica determina la facilidad con la que el actuador completo puede integrarse en el equipo del cliente.

Solo cuando estos elementos trabajan juntos puede el actuador ofrecer el rendimiento esperado en una máquina real.

Por ello, nuestro desarrollo de actuadores rotativos armónicos no se limita a la caja reductora en sí.

¿Qué deben considerar los fabricantes de equipos de semiconductores al seleccionar un actuador rotativo?

Al seleccionar un actuador rotativo armónico para equipos de semiconductores, recomiendo comenzar por los requisitos reales de movimiento, en lugar de elegir un modelo únicamente según el par nominal.

La primera cuestión es la velocidad de salida requerida. La segunda es el par continuo y máximo que requiere el mecanismo. Después, debemos considerar el ciclo de trabajo, la aceleración y deceleración, la precisión de posicionamiento, las cargas radiales y axiales admisibles, la carga de momento y el espacio de instalación.

El eje hueco es otra consideración importante cuando los cables, tubos u otros componentes deben pasar a través del eje rotativo.

La interfaz de brida y las dimensiones del eje también deben considerarse al inicio del proceso de diseño mecánico.

Para los equipos de semiconductores, los requisitos ambientales también pueden ser importantes. Según la aplicación, el fabricante del equipo puede tener requisitos relacionados con limpieza, temperatura, condiciones de vacío u otros factores ambientales. Estos requisitos deben confirmarse según el diseño real de la máquina, en lugar de asumir que son iguales para todas las aplicaciones de semiconductores.

¿Por qué es importante la personalización en los sistemas de movimiento para semiconductores?

No existe una única arquitectura mecánica adecuada para todas las máquinas de semiconductores.

Esta es una de las razones por las que recibimos solicitudes de personalización de fabricantes de equipos de semiconductores.

A veces el cliente necesita una configuración de eje diferente. En otras ocasiones, la brida de instalación debe coincidir con una estructura existente. En otros casos, el diámetro hueco o las dimensiones generales son más importantes que utilizar un actuador completamente estándar.

En muchos proyectos, los clientes pueden realizar por sí mismos parte del mecanizado del eje, lo que puede facilitar la integración y permitir que el actuador se adapte directamente a su mecanismo existente.

Nuestra función no es simplemente proporcionar una caja reductora estándar. Necesitamos comprender cómo se instalará el actuador, qué carga soportará, cómo se moverá y cómo interactuará con el resto de la máquina.

Esa comunicación de ingeniería suele ser más importante que el propio número de modelo del producto.

Actuador rotativo armónico HONPINE: diseñado en torno a la aplicación

En HONPINE, nos centramos en soluciones de transmisión de precisión y control de movimiento.

Nuestras soluciones de actuadores rotativos armónicos combinan tecnología de transmisión armónica con las funciones de control de motor e integración mecánica requeridas por aplicaciones prácticas de automatización.

Para los equipos de semiconductores, hay tres características especialmente útiles.

La primera es el eje hueco grande, que proporciona espacio adicional para cables, tubos y otros componentes que pasan a través del eje rotativo.

La segunda es la estructura de brida, que proporciona una interfaz mecánica práctica para la integración de equipos.

La tercera es el mecanizado flexible del eje, que permite adaptar la interfaz de salida a diferentes mecanismos del cliente. En aplicaciones en las que los clientes prefieren realizar por sí mismos el mecanizado final del eje, el actuador también puede diseñarse en función de ese requisito de integración.

Combinadas con el control servo basado en FOC, estas características mecánicas permiten al actuador abordar tanto los requisitos de transmisión como los de control de movimiento de los equipos de semiconductores.

De una aplicación a una solución más amplia de movimiento para semiconductores

Nuestra experiencia en aplicaciones de semiconductores abarca equipos de revelado, sistemas de transporte y manipulación aérea, equipos de limpieza y equipos de crecimiento de cristales.

Estas aplicaciones son diferentes entre sí, pero comparten un requisito común: el sistema de movimiento debe ser compacto, controlable y suficientemente fiable para formar parte de un proceso de producción altamente automatizado.

Esta experiencia también ha reforzado un punto para mí.

Un buen actuador no es simplemente un motor combinado con un reductor.

El valor real proviene de cómo la transmisión, el motor, el codificador, el algoritmo de control y la interfaz mecánica trabajan juntos dentro del equipo del cliente.

Para los equipos de semiconductores, la capacidad de ajustar la velocidad, controlar la aceleración y deceleración, proporcionar un eje hueco grande, adaptar la interfaz de salida e integrarse con la estructura mecánica del cliente puede ser tan importante como el par nominal o la relación de reducción.

Conclusión

Desde mi perspectiva como director técnico, la aplicación de actuadores rotativos armónicos en equipos de semiconductoreses una combinación de transmisión de precisión e integración práctica de ingeniería.

La transmisión armónica proporciona una alta reducción y características de movimiento preciso. El control basado en FOC permite que el actuador responda a comandos de velocidad cambiantes y logre un movimiento de lazo cerrado más suave. El eje hueco grande proporciona libertad adicional para el tendido de cables y tubos. La estructura de brida simplifica la integración mecánica, mientras que el mecanizado de eje personalizable permite que el actuador se adapte a diferentes arquitecturas de equipos.

Más importante aún, nuestra experiencia en aplicaciones de revelado, transporte aéreo, manipulación, limpieza y crecimiento de cristales

nos ha demostrado que los fabricantes de equipos de semiconductores necesitan componentes de movimiento que puedan adaptarse a máquinas reales, y no simplemente productos estándar seleccionados de un catálogo.

En HONPINE, seguiremos desarrollando soluciones de actuadores rotativos armónicos en torno a estos requisitos prácticos de ingeniería.

Soy Theodore Li, Director Técnico de HONPINE. Gracias por leer, y espero que esta explicación técnica le brinde una comprensión más clara de cómo los actuadores rotativos armónicos pueden utilizarse en equipos de semiconductores y qué factores deben considerarse al diseñar un sistema de movimiento rotativo de precisión.
